Profinet协议转232Modbus网关模块接扫码枪与CPU通讯

巴图自动化Profinet协议转232Modbus网关模块（BT-MDPN10）是一个通讯协议转换设备，它能够实现Profinet协议与RS232 Modbus协议之间的转换。当扫码枪通过RS232接口发送数据时，网关模块能够将这些数据转换为Profinet协议格式，并发送给CPU。同样，当CPU需要向扫码枪发送指令时，网关模块也能够将这些指令转换为RS232 Modbus协议格式，并发送给扫码枪。这样，就实现了扫码枪与CPU之间的有效通信。

具体配置操作如下

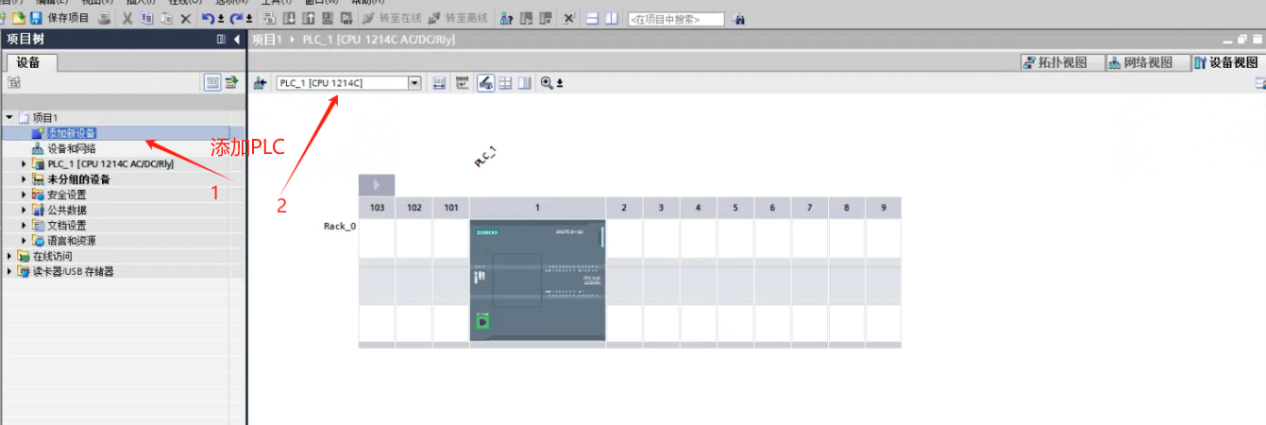

打开博图添加PLC,在这里使用的是1200PLC

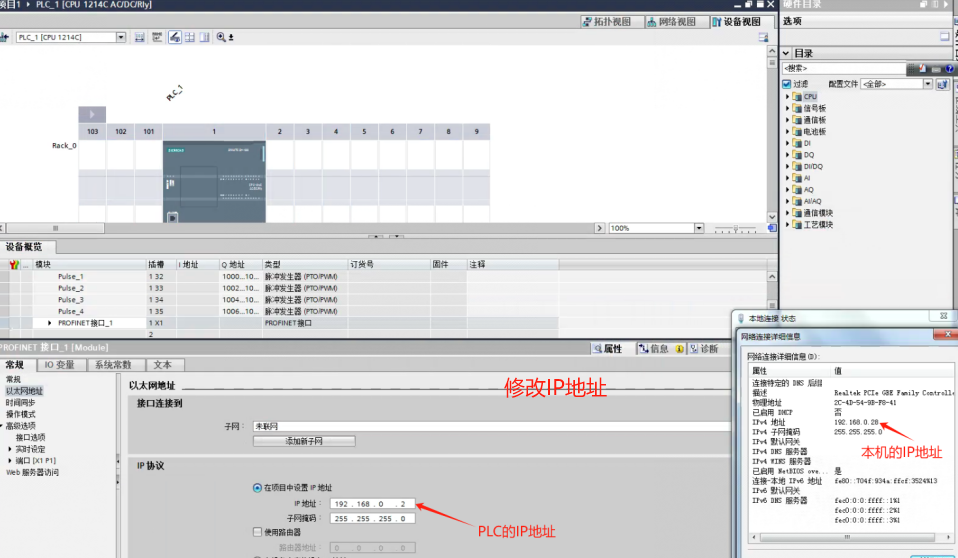

配置PLC的IP地址（PLC的IP地址要与本机IP地址保持在同一网段上）

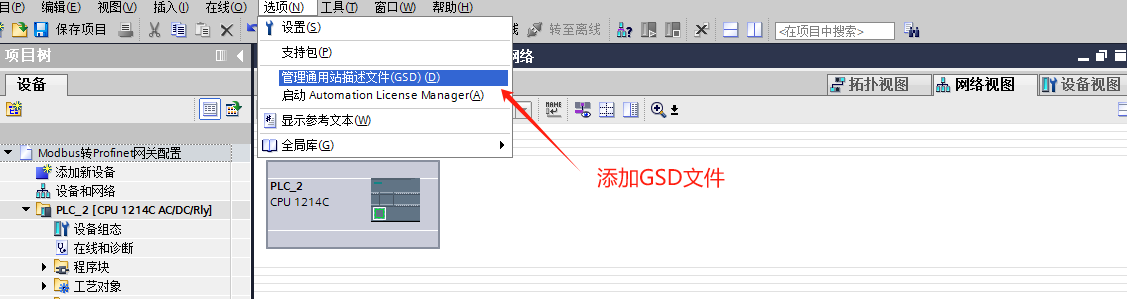

添加GSD文件

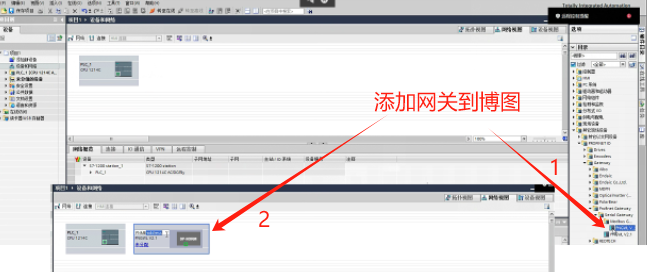

在设备视图下的硬件目录里，找到网关驱动，双击或拖动添加

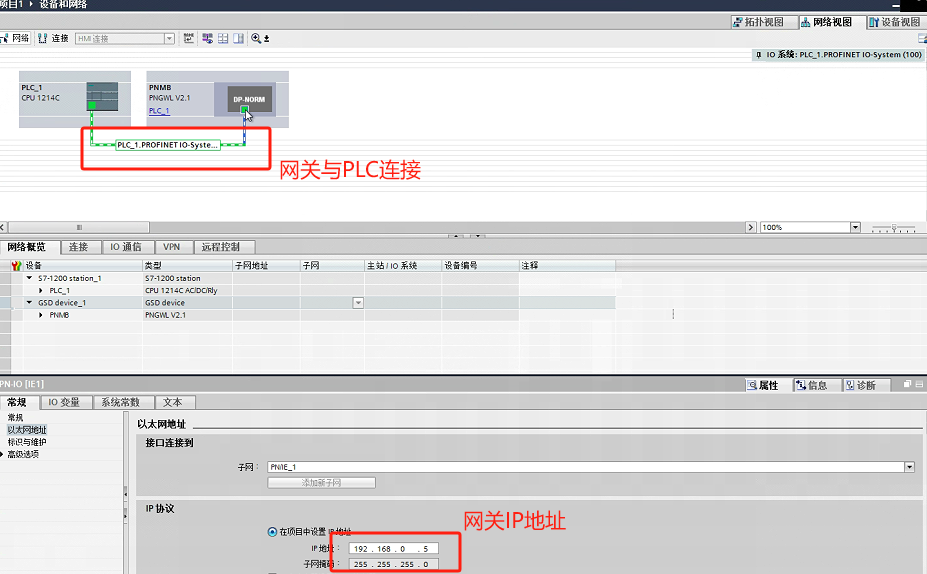

修改网关IP地址（与本机地址和PLC地址保持在同一网段）

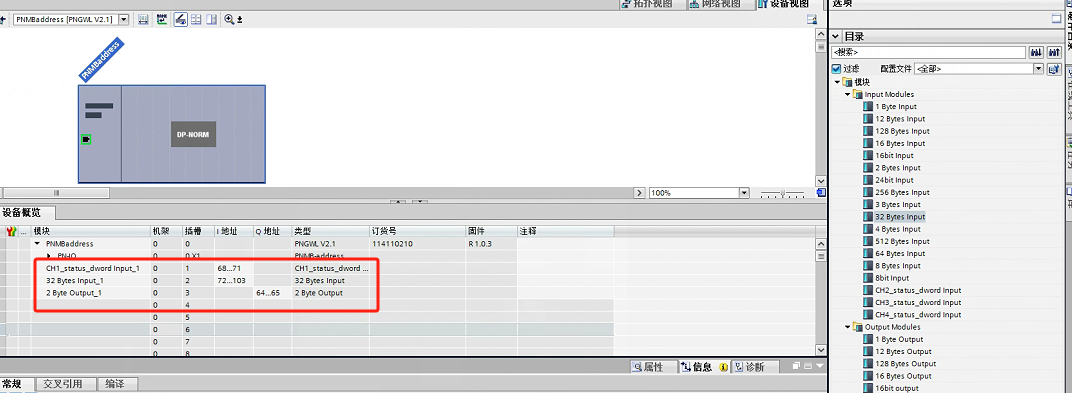

添加读写数据长度

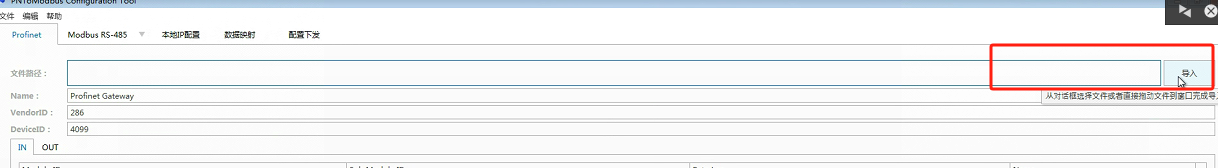

打开网关配置软件，导入网关GSD文件。

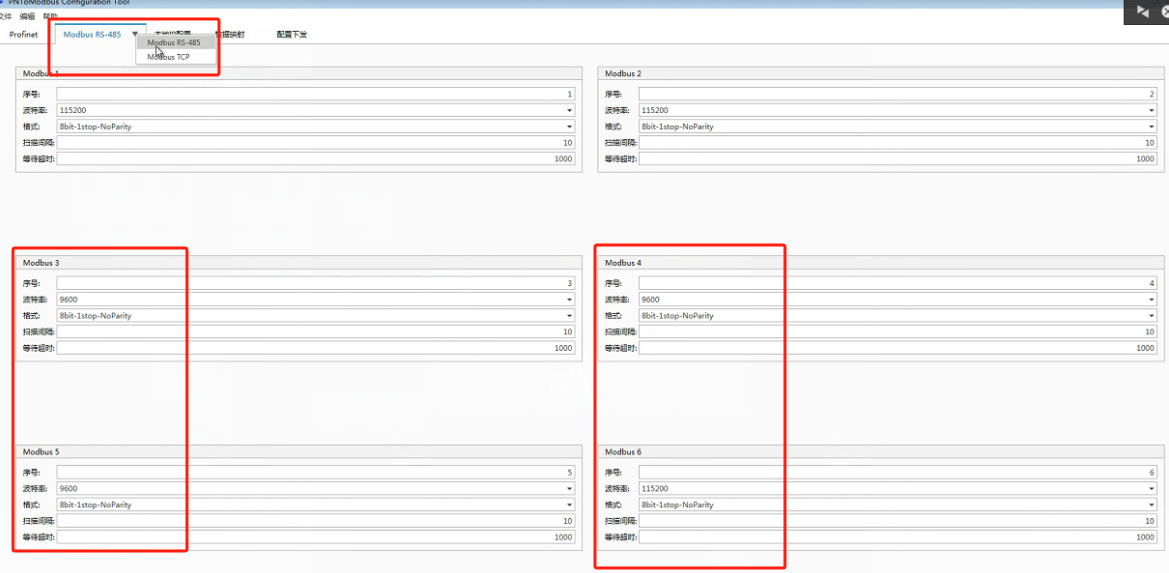

点击第二个菜单栏选择接口方式，串口选Modbus RS-485，网口选Modbus TCP。注意：串口配置时，除配置6通道网关时，需要从Modbus 1开始配置通讯参数外，其余统一从Modbus 3开始配置通讯参数。

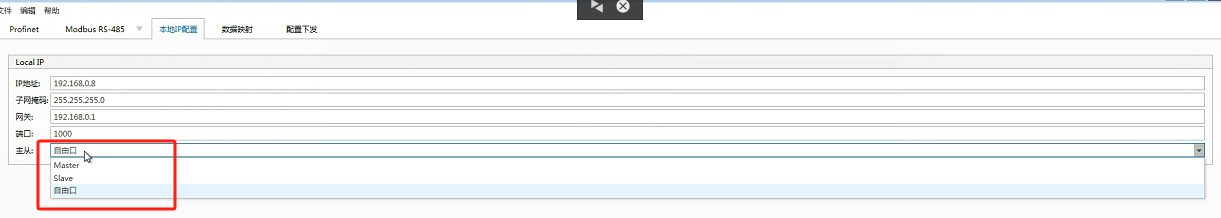

点击菜单栏的本地IP配置，点击主从模式的下拉菜单根据现场需求选择Mastor/Slanve/自由口，其余配置保持默认。本案例选择自由口

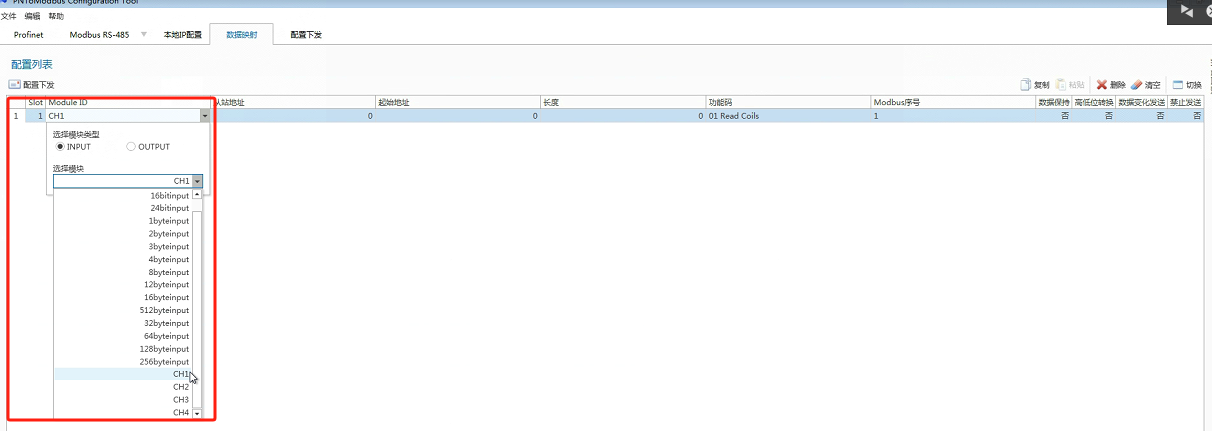

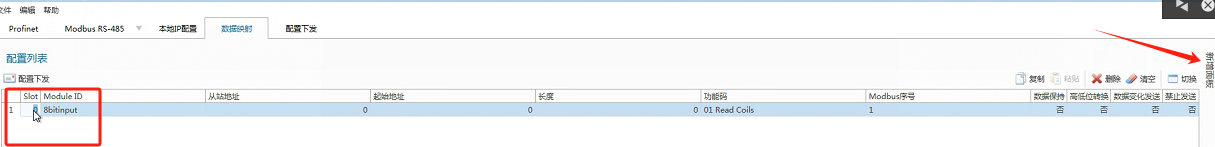

在菜单栏—点击数据映射—点击新增面板—点击添加，添加第一个插槽

注意：修改插槽号为1，修改Module ID为CH1，其余保持默认即可，

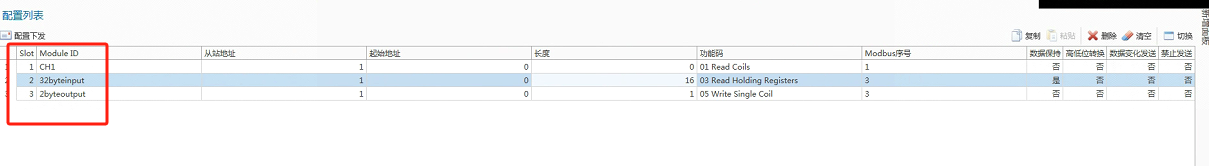

添加第二和第三个插槽等多个插槽，根据现场需求可自行添加读写指令，本案例是与扫码枪通讯，选择读32个字节，本案例涉及输入清零功能的使用，因此添加2输出字节，注意：添加的插槽应与博图的配置保持一致。

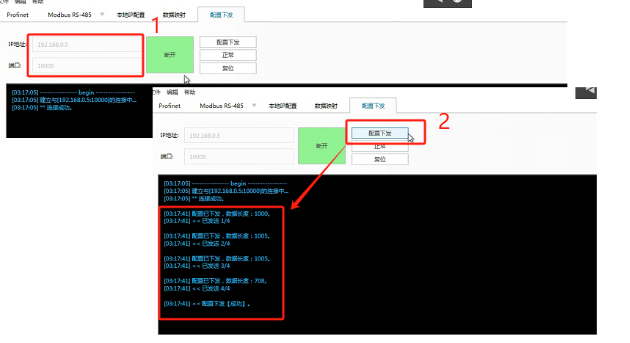

点击配置下发—连接，网关IP地址默认为192.168.0.5，端口保持默认。连接成功后点击配置下发。

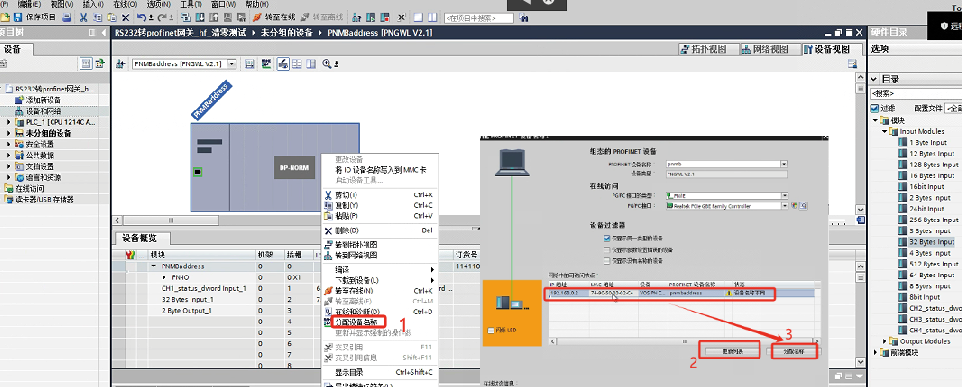

回到博图，右击分配设备名称。注意：网关连接下发不成功，在博图里分配设备名称时无法搜索到网关设备。

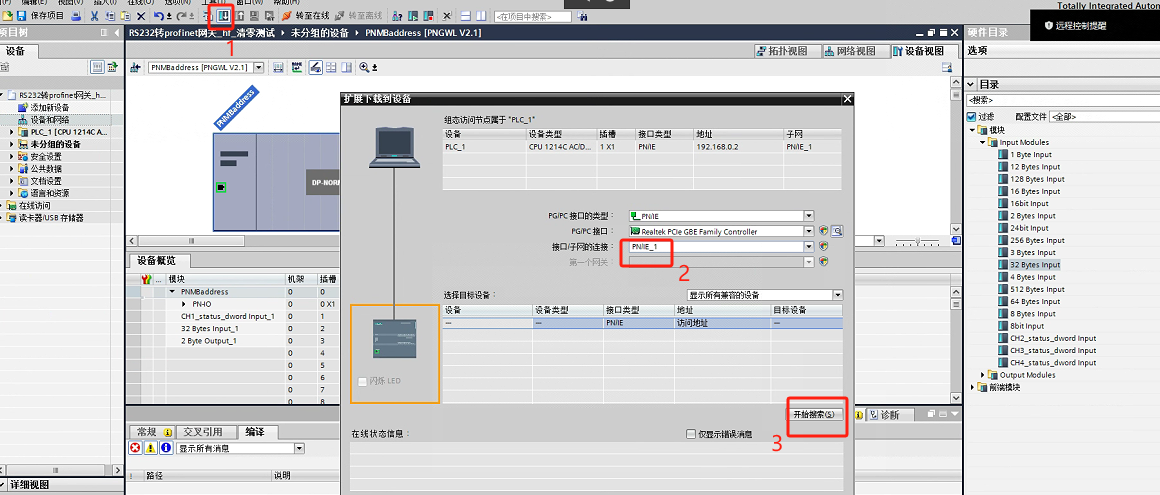

点击下载

Profinet协议转232Modbus网关模块是实现扫码枪与CPU之间通信的关键设备。通过该网关模块，可以实现不同通信协议之间的转换，使得扫码枪能够顺利地将数据发送给CPU，并接收CPU的指令。这一过程对于提高工业自动化系统的效率和准确性具有重要意义。
