C51 UART专题

1. 为什么选择T1, 方式2

选择定时器1是因为芯片内部硬件设计如此：

方式2，是自动重装，由硬件确保波特率的时钟稳定，如果采取在中断中重置定时器初值，容易导致波特率产生偏差；

2. 波特率如何计算

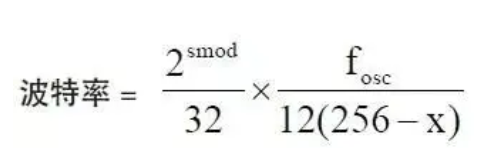

波特率的计算参考如下公式:

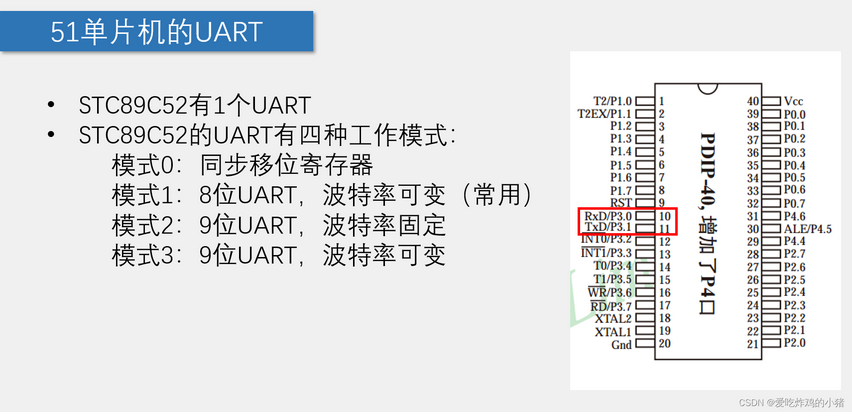

3. 硬件连线

---

调试问题与解决

开发板上串口发送接收异常，但是烧录电路可以正常工作，同时该芯片放到最小系统板上可以正常工作，因此初步排除芯片不良，电压测量后也是5V, 排除供电问题；

目前可以稳定复现，单片机中发送0x41， 接收端接收的是0xA1; 还剩一个怀疑点，可能是引脚虚焊导致，重新焊接一下试试看还是不行；无奈，只能继续从软件上想方案，

突然发现定时器的初值设置的是F4，而单片机小精灵算出来的误差最小的波特率应该是F3, 我一开始觉得F4只差了一位，应该也是ok的，谁知道带入公式才发现，虽然只差

了1，但是波特率却从4807(误差0.16%)变成了5208，误差达到了8.5%, 真的是差之毫厘，谬以千里啊。改了这个值之后，程序果然就正常了
