第3章数据链路层

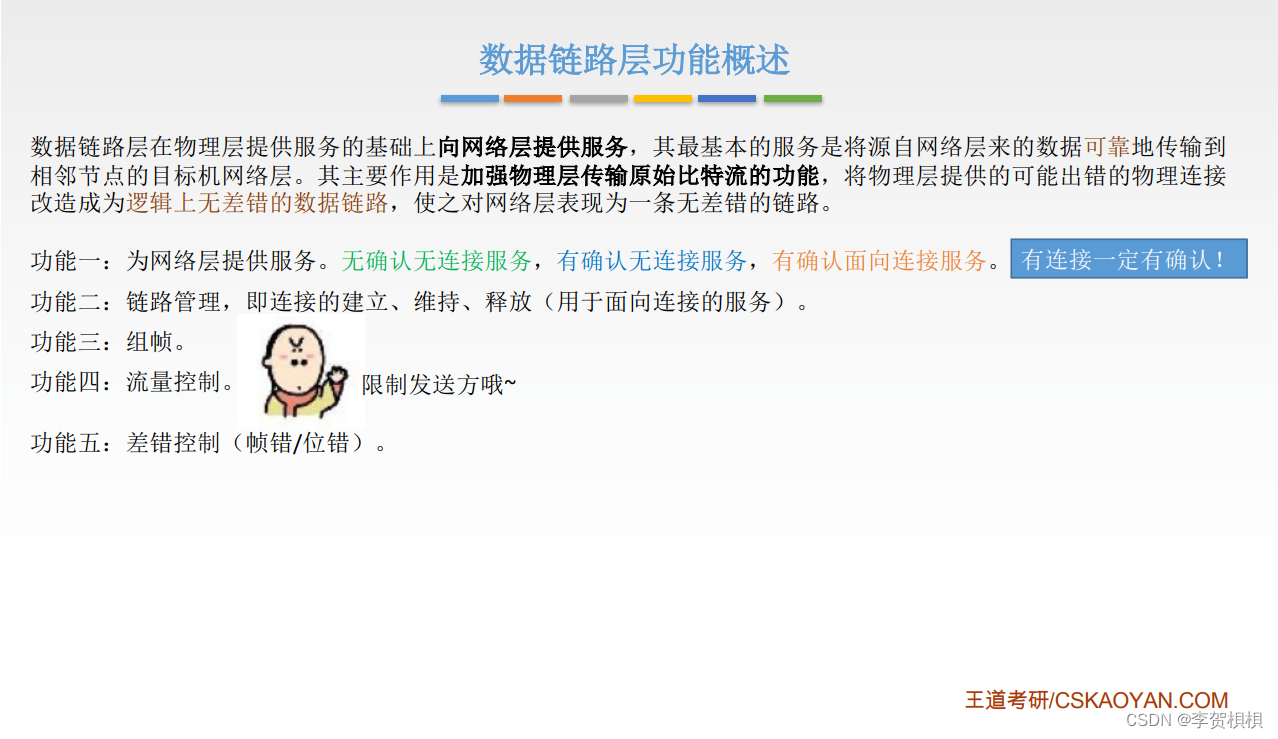

3.1 数据链路层功能

3.1.1 为网络层提供服务

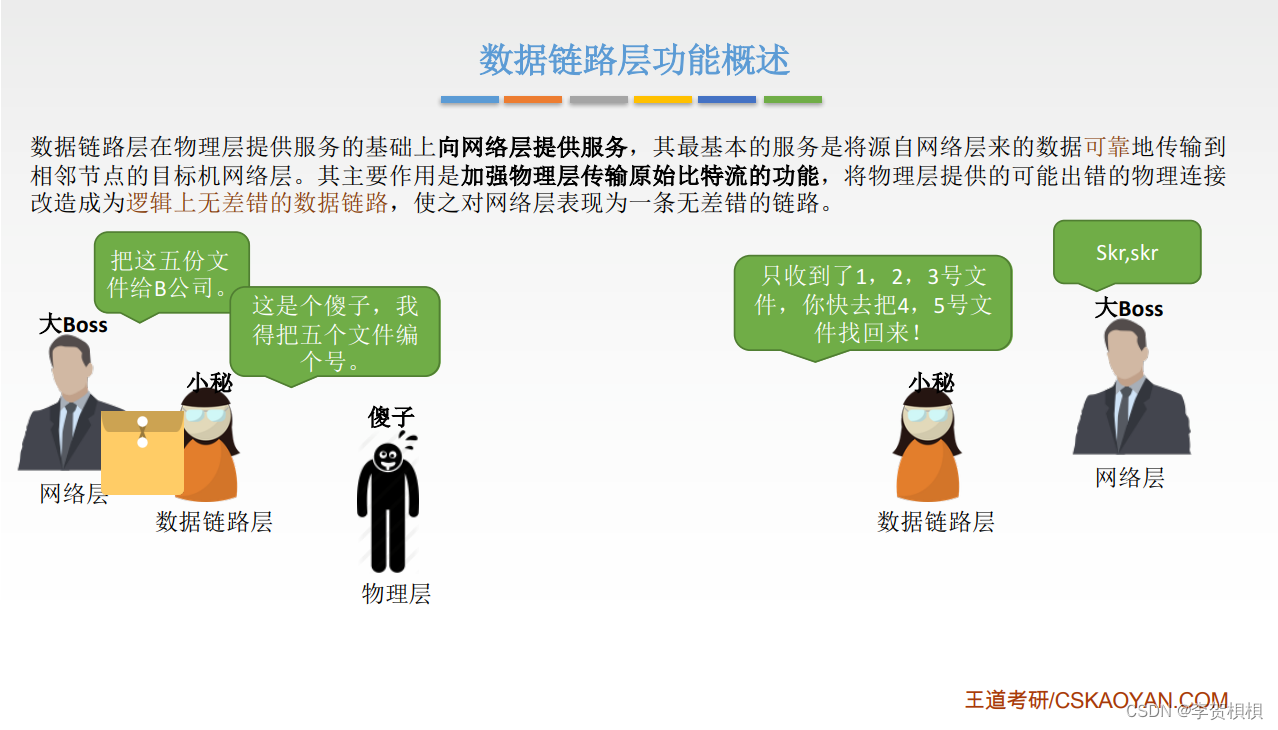

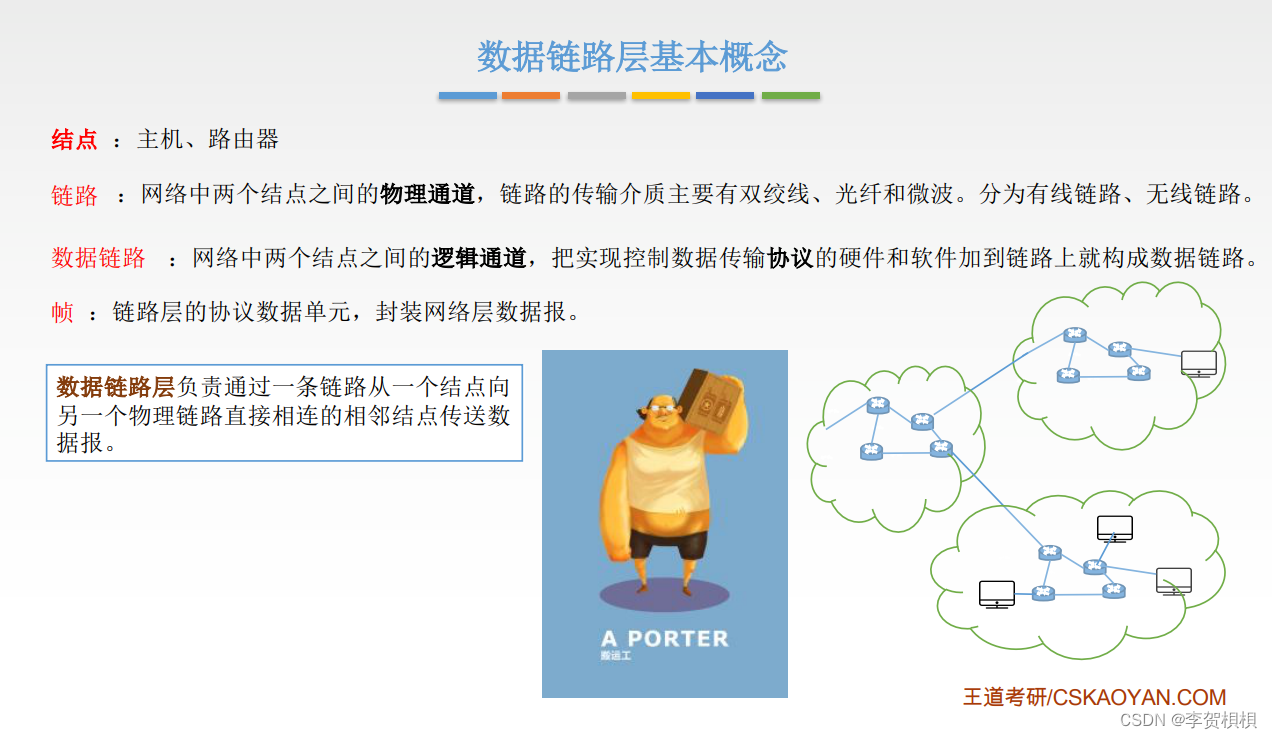

对网络层而言，数据链路层的基本任务是将源机器中来自网络层的数据传输到目标机器的网络层。数据链路层通常可为网络层提供如下服务：
1）无确认的无连接服务。源机器发送数据帧时不需先建立链路连接，目的机器收到数据帧时不需发回确认。对丢失的帧，数据链路层不负责重发而交给上层处理。适用于实时通信或误码率较低的通信信道，如以太网。
2）有确认无连接服务。源机器发送数据帧时不需先建立链路连接，但目的机器收到数据帧时必须发回确认。源机器在所规定的时间内未收到确定信号时，就重传丢失的帧，以提高传输的可靠性。该服务适用于误码率较高的通信信道，如无线通信。
3）有确认有连接服务。帧传输过程分为三个阶段:建立数据链路、传输帧、释放数据链路。目的机器对收到的每一帧都要给出确认，源机器收到确认后才能发送下一帧，因而该服务的可靠性最高。该服务适用于通信要求（可靠性、实时性）较高的场合。

注意：有连接就一定要有确认，即不存在无确认的面向连接的服务。

3.1.2 链路管理

数据链路层连接的建立、维持和释放过程称为链路管理，它主要用于面向连接的服务。链路两端的结点要进行通信，必须首先确认对方已处于就绪状态，并交换一些必要的信息以对帧序号初始化，然后才能建立连接，在传输过程中则要能维持连接。而在传输完毕后要释放该连接。在多个站点共享同一物理信道的情况下（如在局域网中）如何在要求通信的站点间分配和管理信道也属于数据链路层管理的范畴。

3.1.3 帧定界、帧同步与透明传输

如果在数据中恰好出现与帧定界符相同的比特组合（会误认为“传输结束”而丢弃后面的数据），那么就要采取有效的措施解决这个问题，即透明传输。更确切地说，透明传输就是不管所传数据是什么样的比特组合，都应当能在链路上传送。

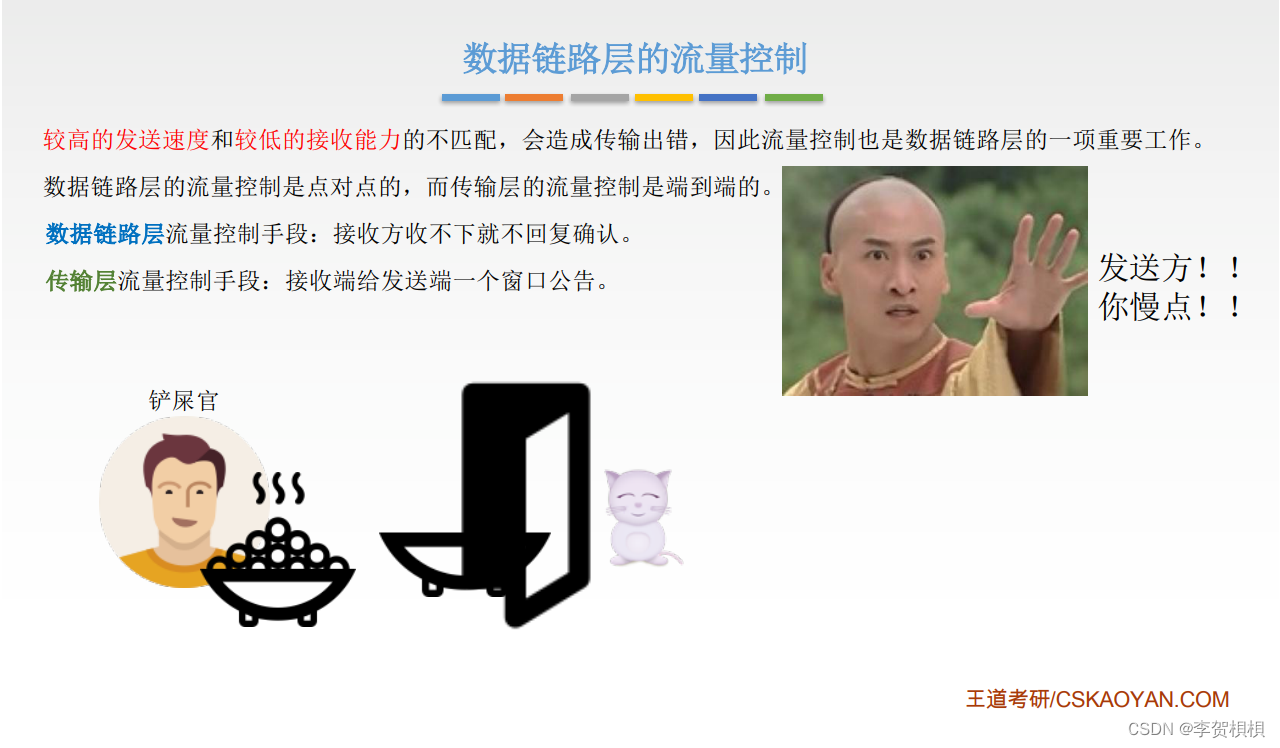

3.1.4 流量控制

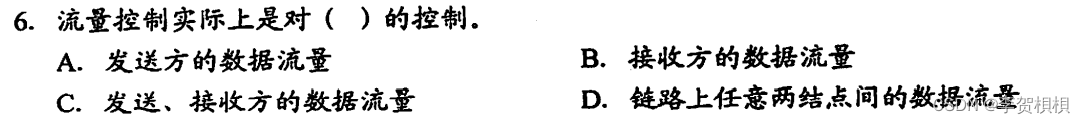

由于收发双方各自的工作速率和缓存空间的差异，可能出现发送方的发送能力大于接收方的接收能力的现象，如若此时不适当限制发送方的发送速率（即链路上的信息流量)，前面来不及接收的帧将会被后面不断发送来的帧“淹没”，造成帧的丢失而出错。因此，流量控制实际上就是限制发送方的数据流量，使其发送速率不超过接收方的接收能力。

这个过程需要通过某种反馈机制使发送方能够知道接收方是否能跟上自己，即需要有一些规则使得发送方知道在什么情况下可以接着发送下一帧，而在什么情况下必须暂停发送，以等待收到某种反馈信息后继续发送。

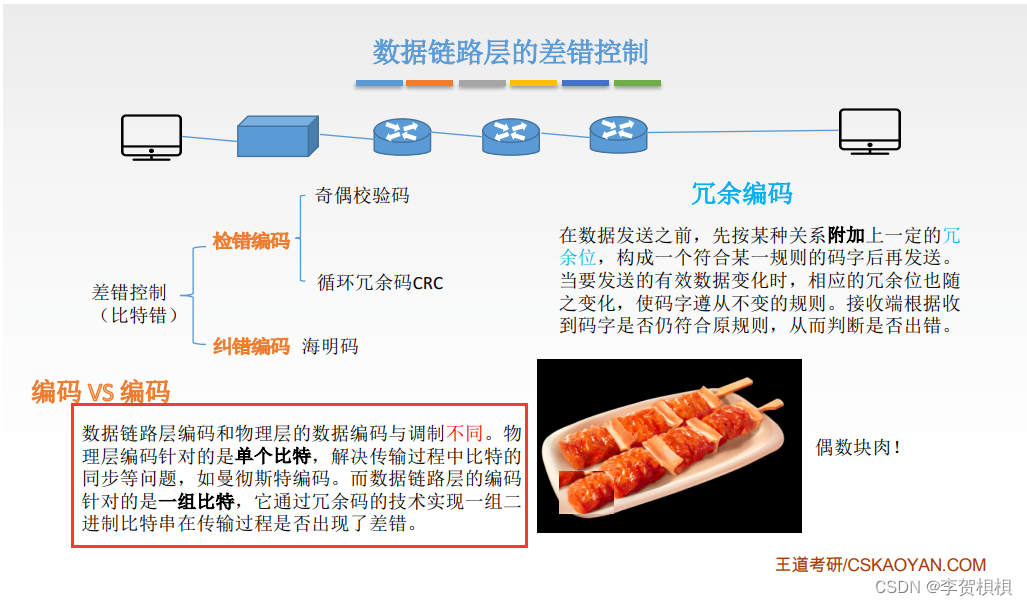

3.1.5 差错控制

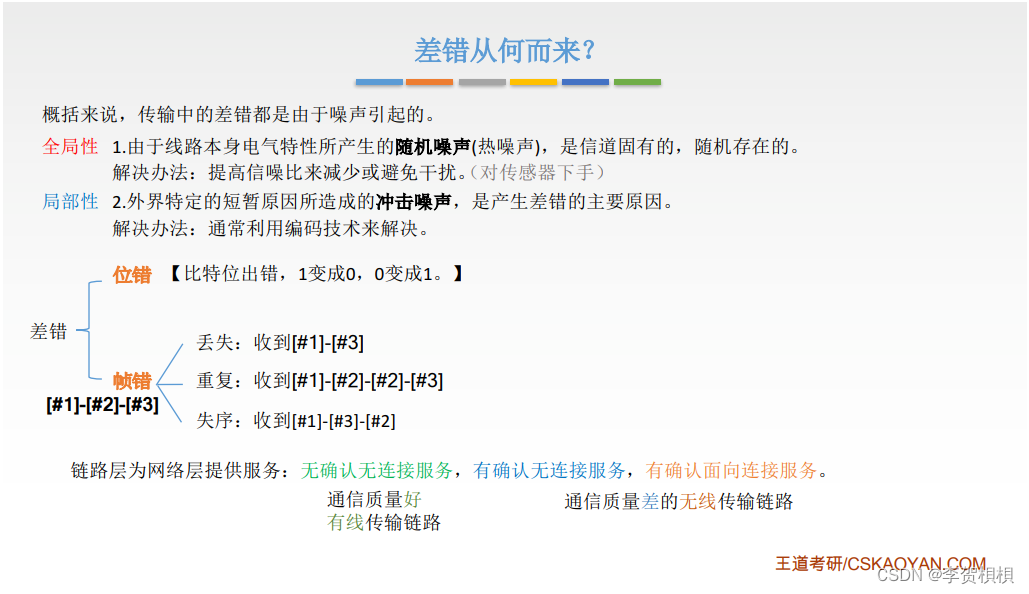

由于信道噪声等各种原因，帧在传输过程中可能会出现错误。用以使发送方确定接收方是否正确收到由其发送的数据的方法称为差错控制。通常，这些错误可分为位错和帧错。

位错指帧中某些位出现了差错。通常采用循环冗余校验（CRC）方式发现位错，通过自动重传请求(Automatic Repeat reQuest，ARQ）方式来重传出错的帧。具体做法是:让发送方将要发送的数据帧附加一定的CRC冗余检错码一并发送，接收方则根据检错码对数据帧进行错误检测,若发现错误则丢弃，发送方超时重传该数据帧。这种差错控制方法称为ARQ法。ARQ法只需返回很少的控制信息就可有效地确认所发数据帧是否被正确接收。

帧错指帧的丢失、重复或失序等错误。在数据链路层引入定时器和编号机制，能保证每一帧最终都能有且仅有一次正确地交付给目的结点。

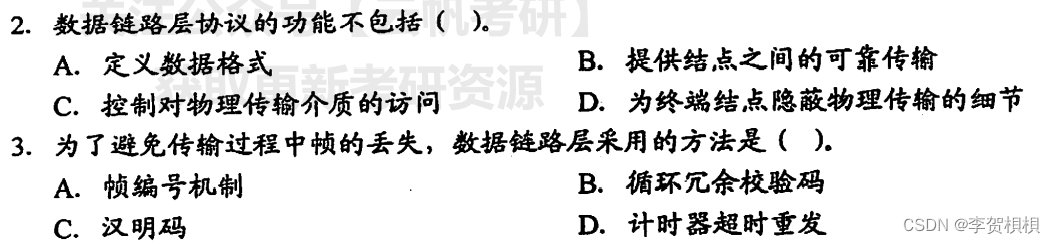

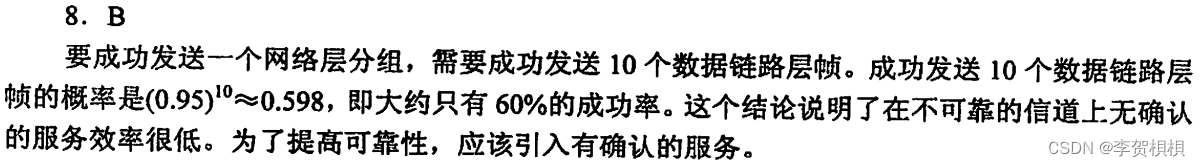

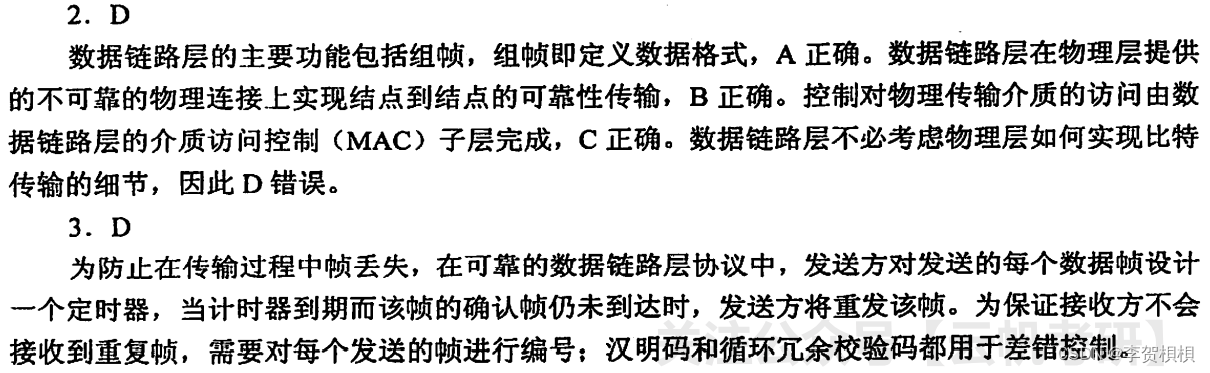

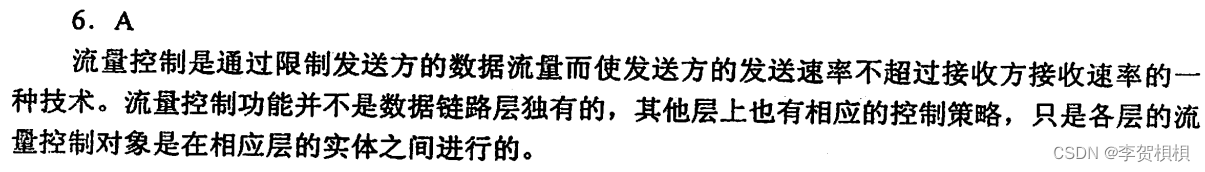

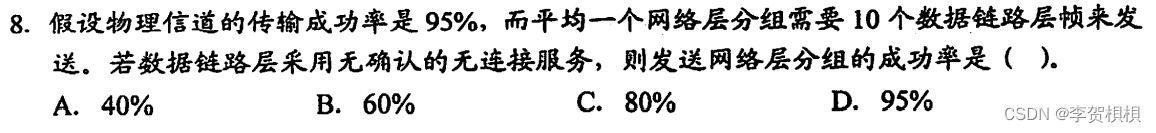

3.1.6 本节试题精选

3.2 组帧

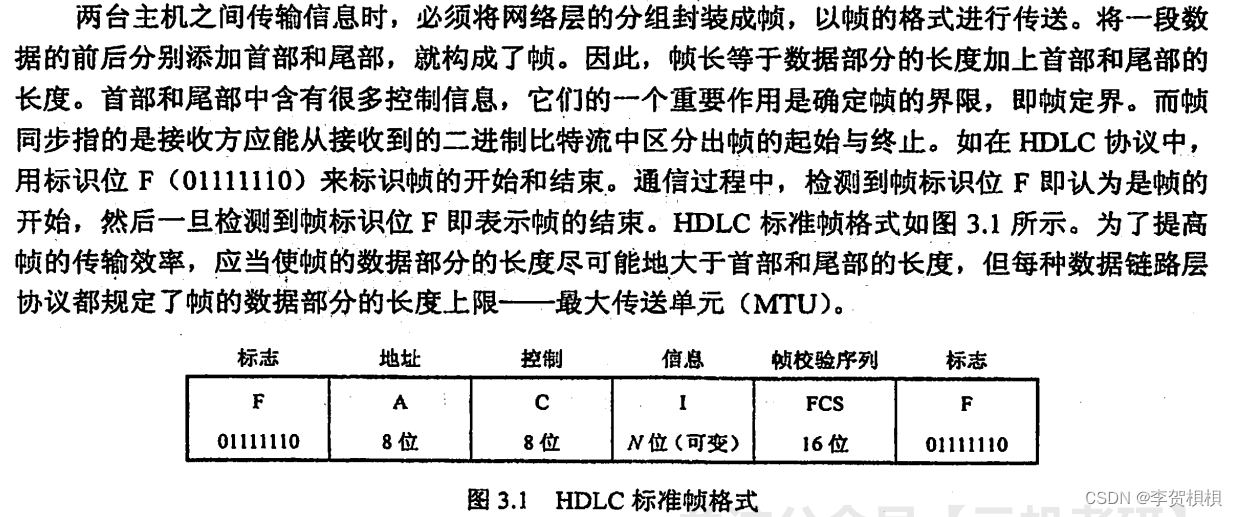

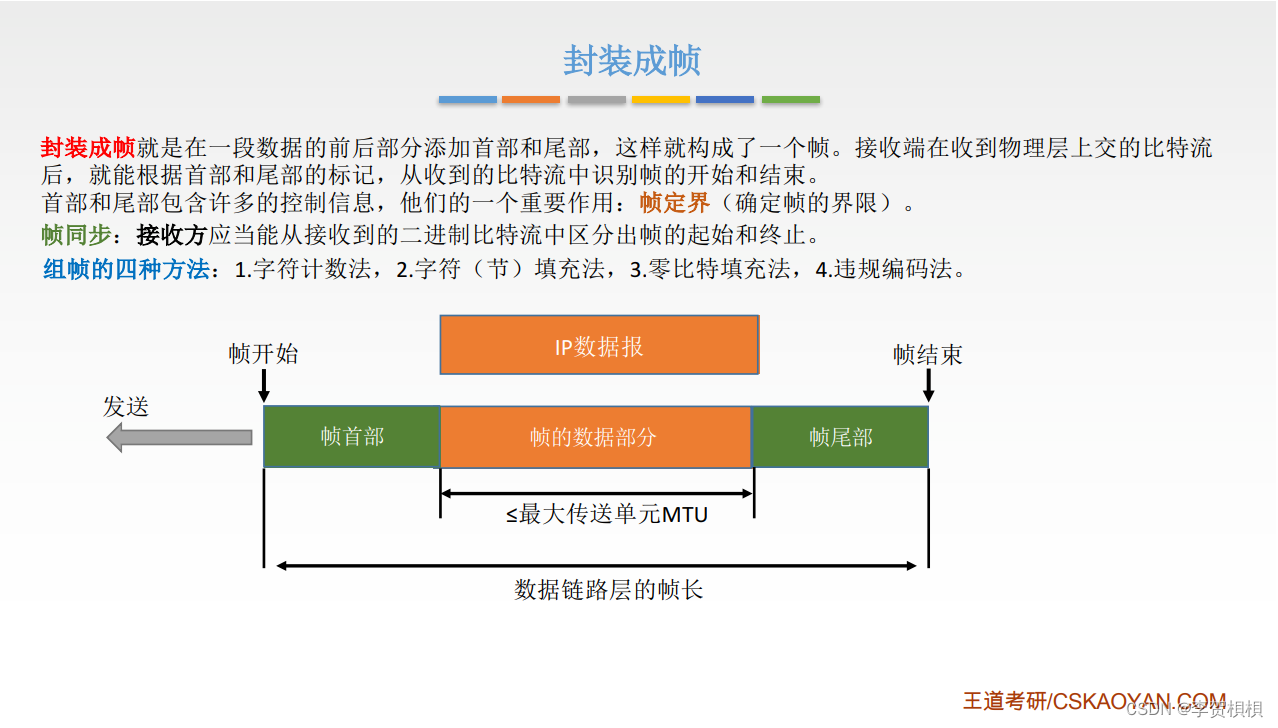

数据链路层之所以要把比特组合成帧为单位传输，是为了在出错时只重发出错的帧，而不必重发全部数据，从而提高效率。为了使接收方能正确地接收并检查所传输的帧，发送方必须依据一定的规则把网络层递交的分组封装成帧（称为组帧)。组帧主要解决帧定界、帧同步、透明传输等问题。通常有以下4种方法实现组帧。.

注意:组帧时既要加酋部，又要加尾部。原因是，在网络中信息是以帧为最小单位进行传输的，所以接收端要正确地接收帧，必须要清楚该帧在一串比特流中从哪里开始到哪里结束（因为接收端收到的是一串比特流，没有首部和尾部是不能正确区分帧的)。而分组（即IP数据报）仅是包含在帧中的数据部分（后面将详细讲解)，所以不需要加尾部来定界。

3.2.1 字符计数法

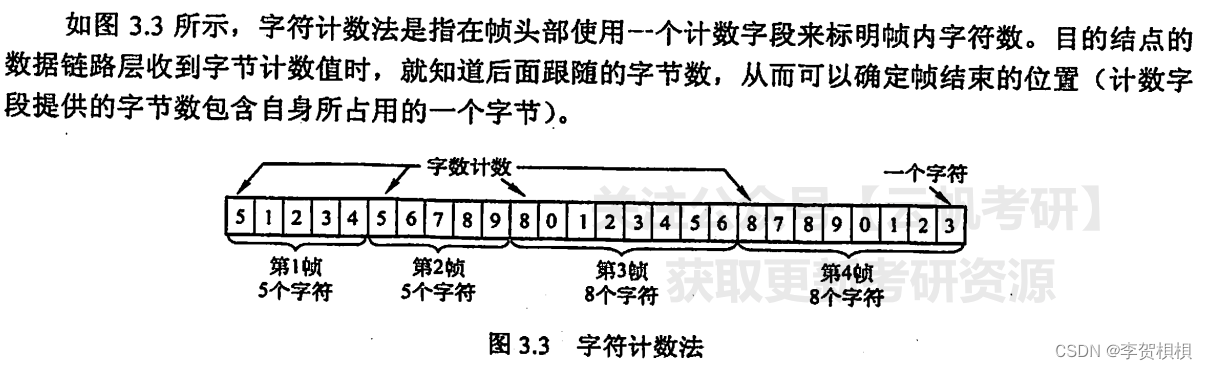

这种方法最大的问题在于如果计数字段出错，即失去了帧边界划分的依据，那么接收方就无法判断所传输帧的结束位和下一帧的开始位，收发双方将失去同步，从而造成灾难性后果。

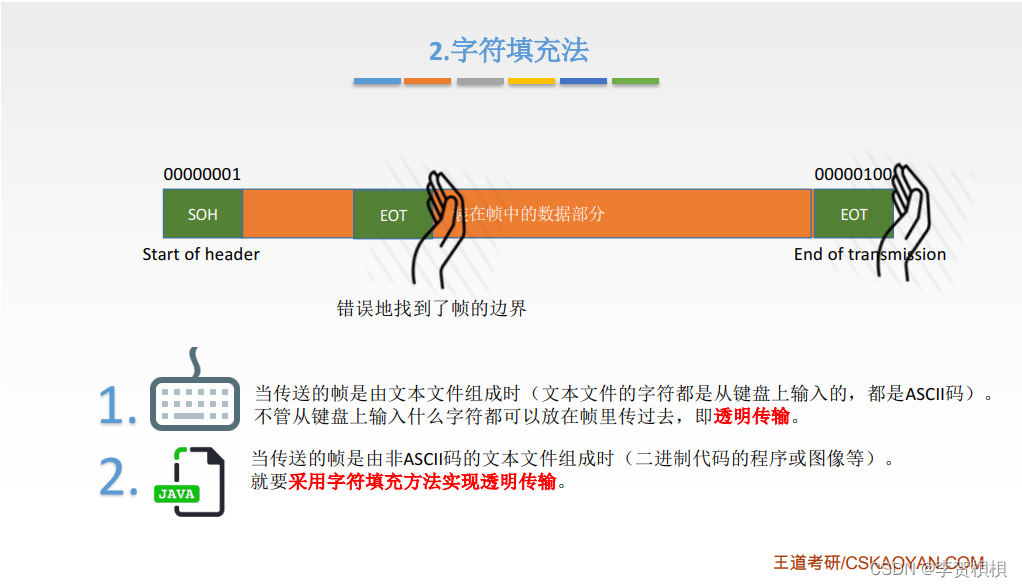

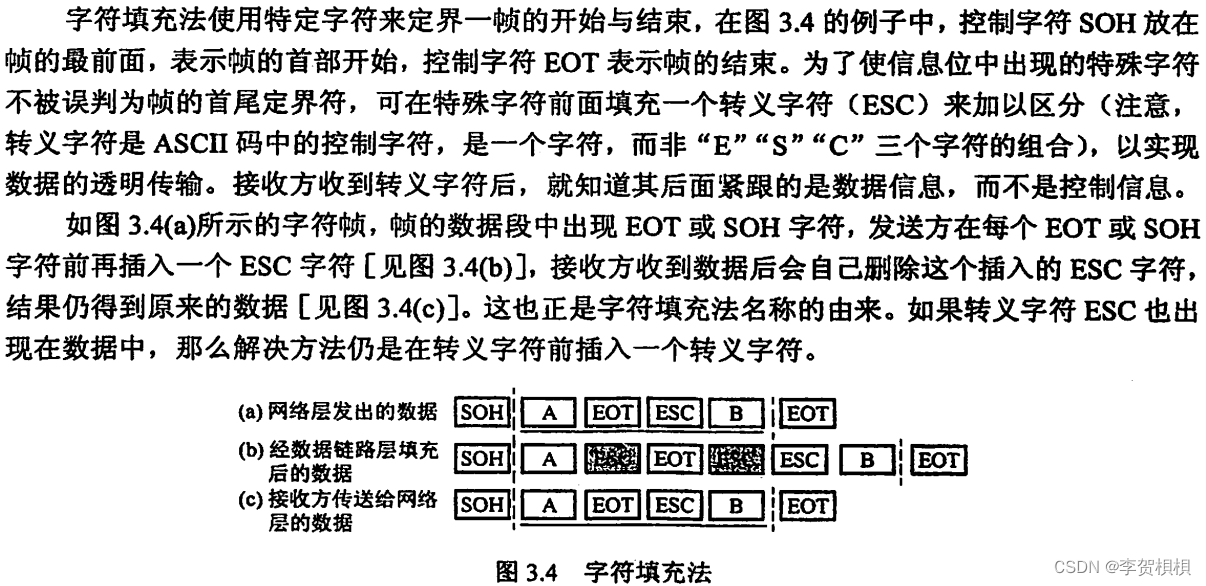

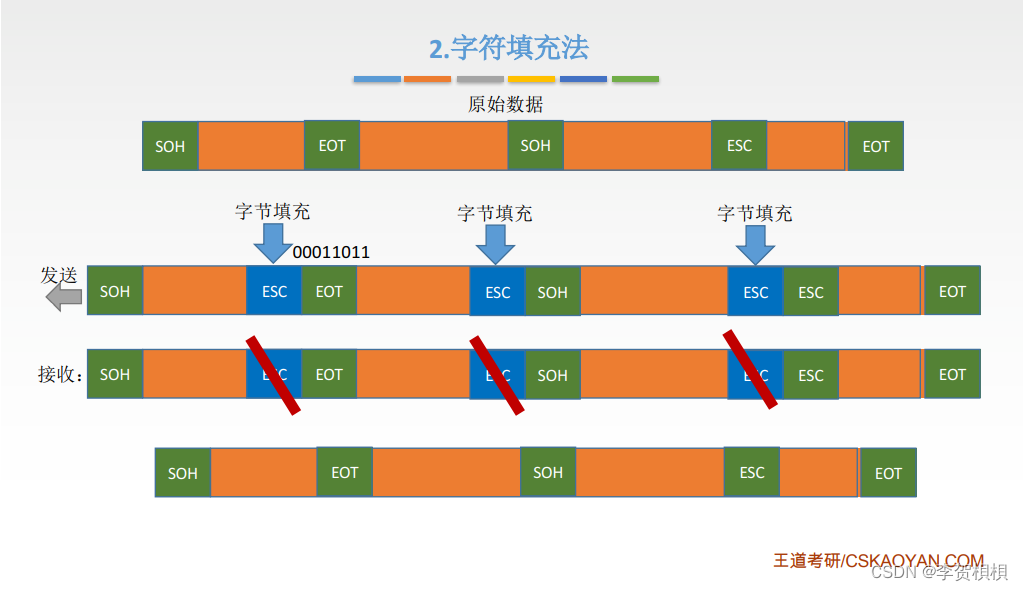

3.2.2 字符填充的首尾定界符法

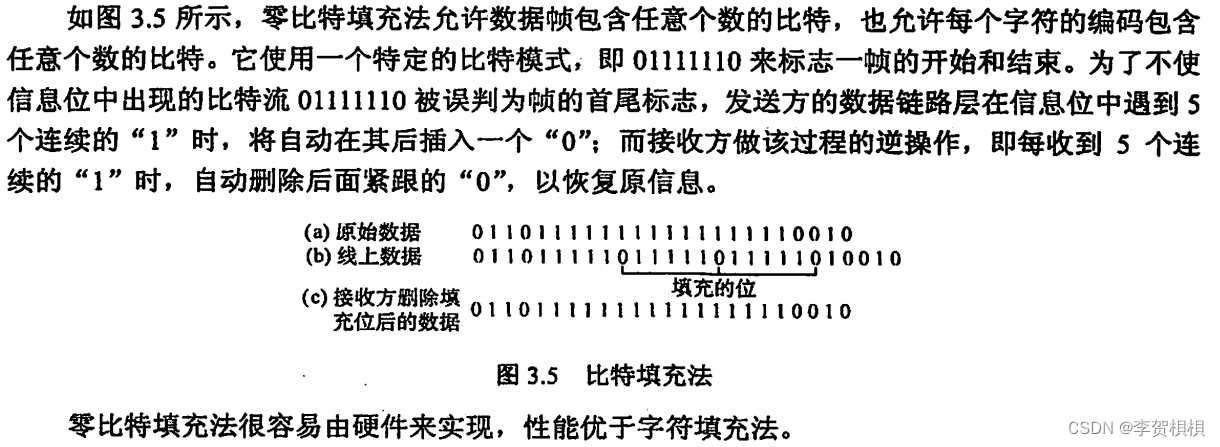

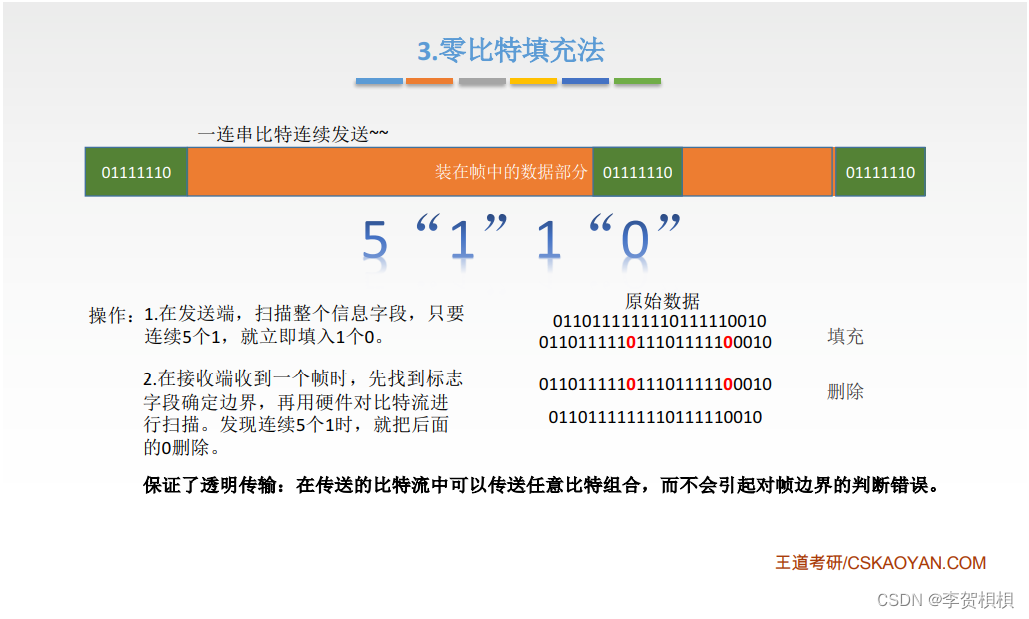

3.2.3 零比特填充的首尾标志法

3.2.4 违规编码法

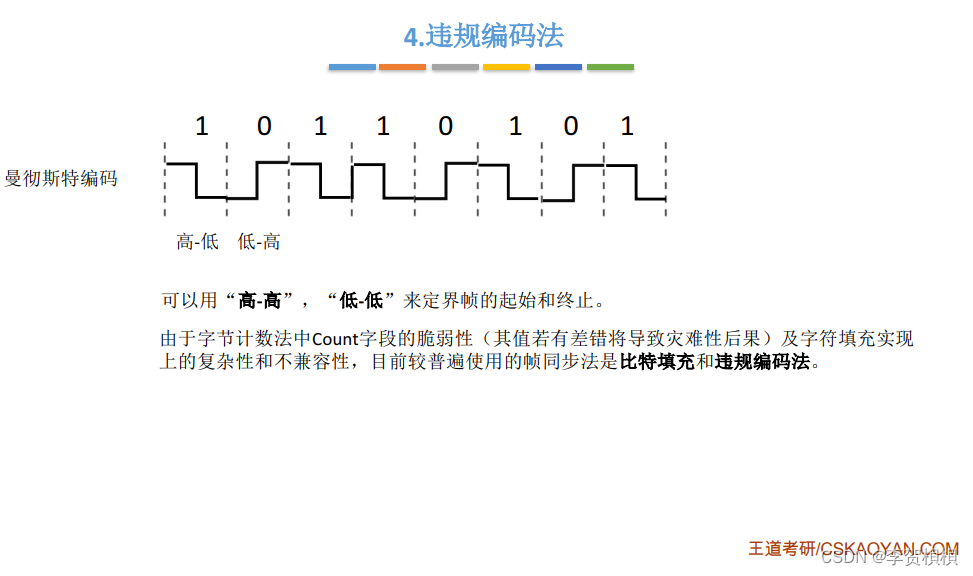

在物理层进行比特编码时，通常采用违规编码法。例如，曼彻斯特编码方法将数据比特“1”编码成“高-低”电平对，将数据比特“0”编码成“低-高”电平对，而“高-高”电平对和“低-低”电平对在数据比特中是违规的（即没有采用)。可以借用这些违规编码序列来定界帧的起始和终止。局域网IEEE 802标准就采用了这种方法。

违规编码法不需要采用任何填充技术，便能实现数据传输的透明性，但它只适用于采用冗余编码的特殊编码环境。

由于字节计数法中计数字段的脆弱性和字符填充法实现上的复杂性与不兼容性，目前较常用的组帧方法是比特填充法和违规编码法。

3.3 差错控制

3.3.1 检错编码

1、奇偶校验码

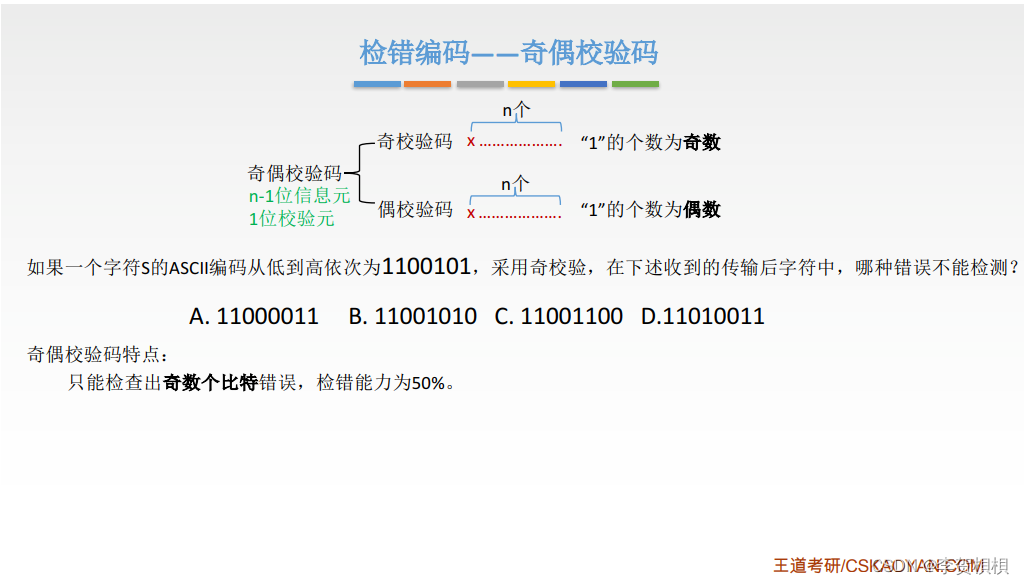

奇偶校验码是奇校验码和偶校验码的统称，是一种最基本的检错码。它由n-1位信息元和1位校验元组成，如果是奇校验码，那么在附加一个校验元后，码长为n的码字中“1”的个数为奇数:如果是偶校验码，那么在附加一个校验元以后，码长为n 的码字中“1”的个数为偶数。它只能检测奇数位的出错情况，但并不知道哪些位错了，也不能发现偶数位的出错情况。

https://blog.csdn.net/weixin_42256557/article/details/123224897

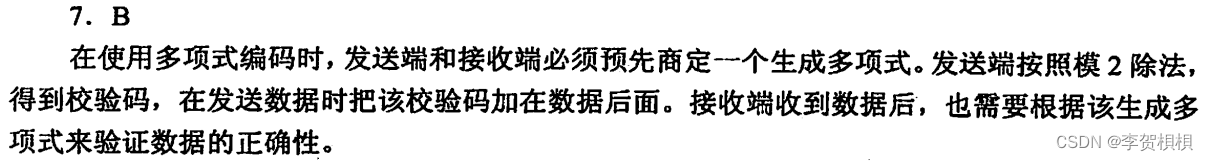

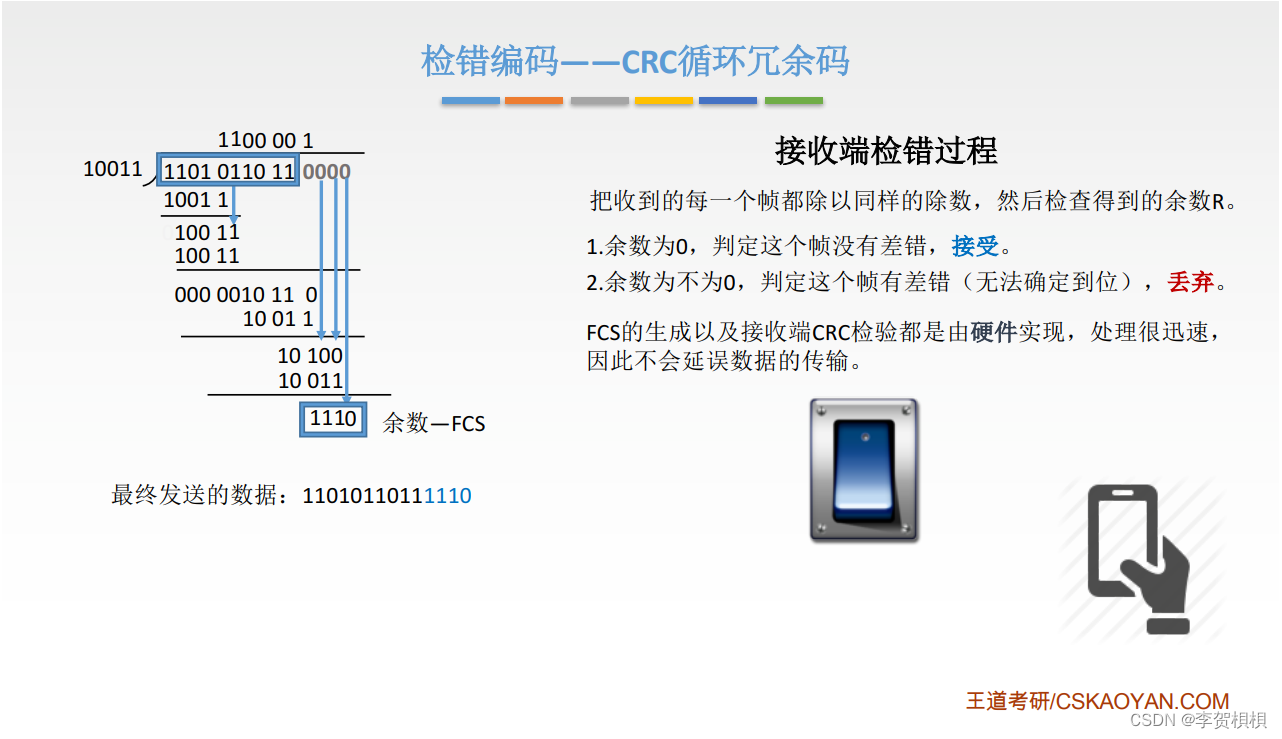

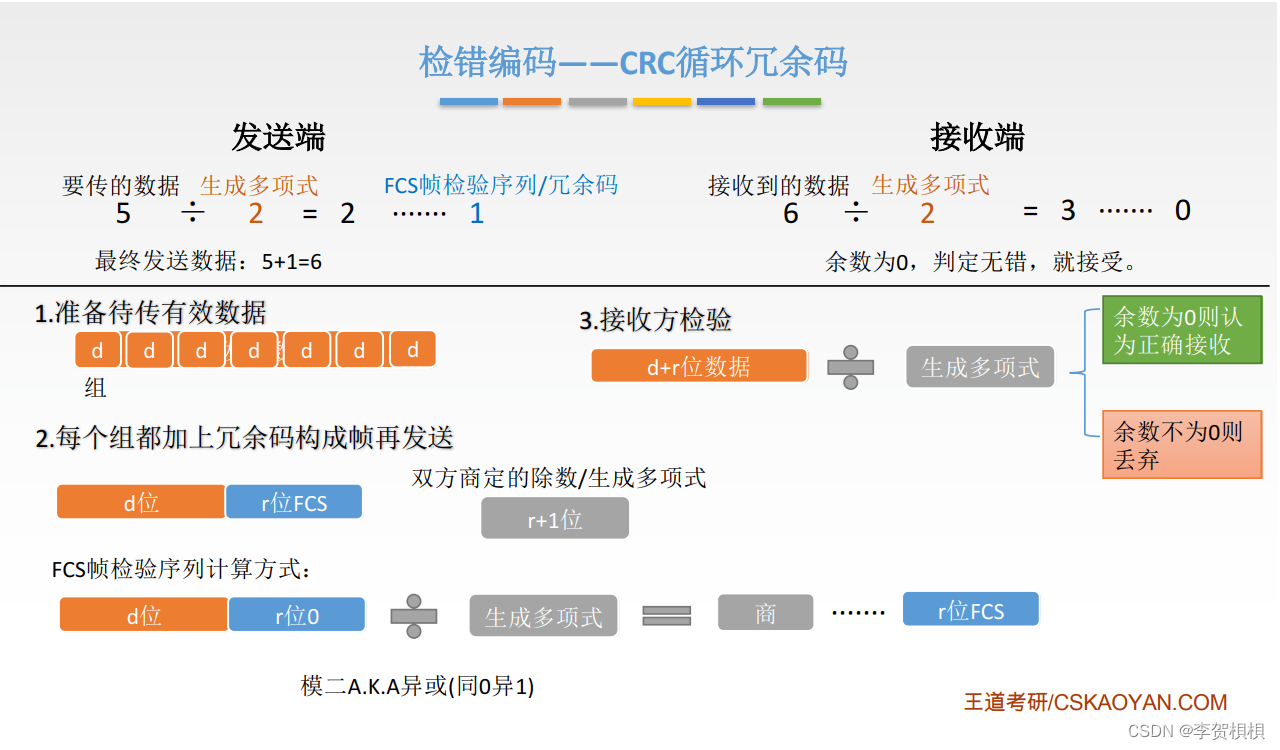

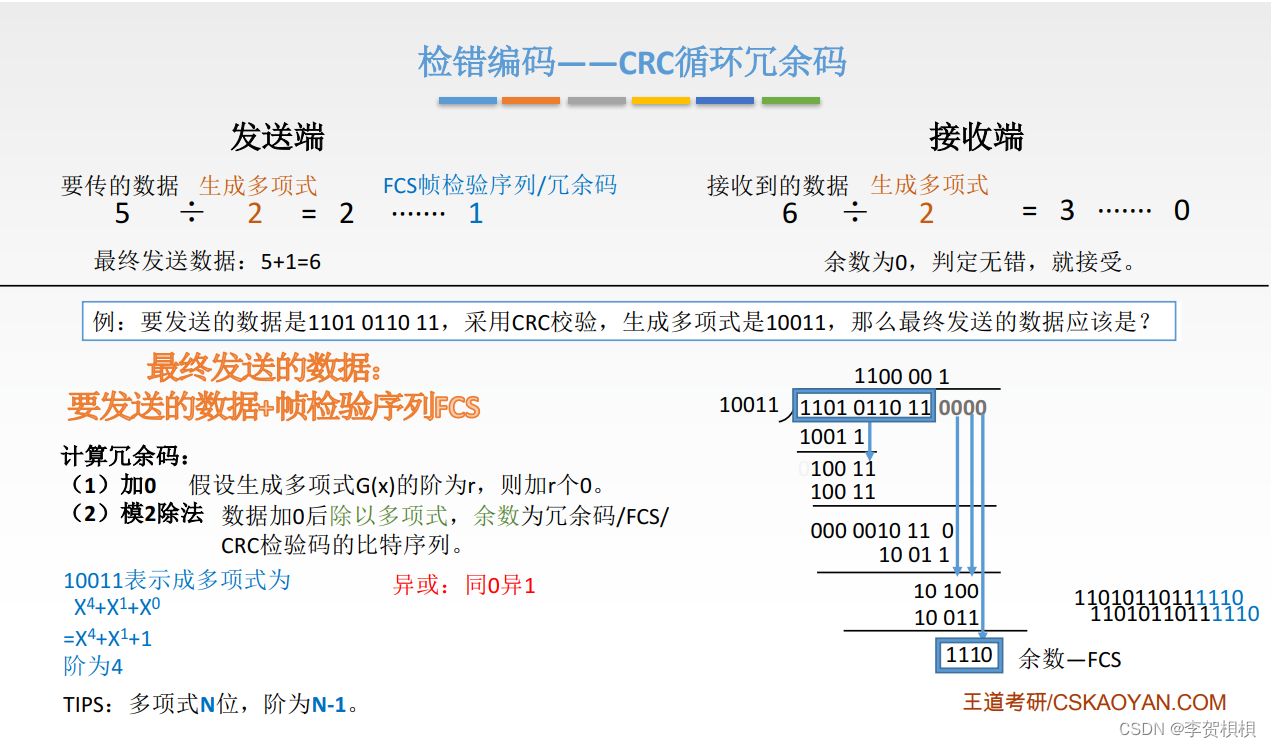

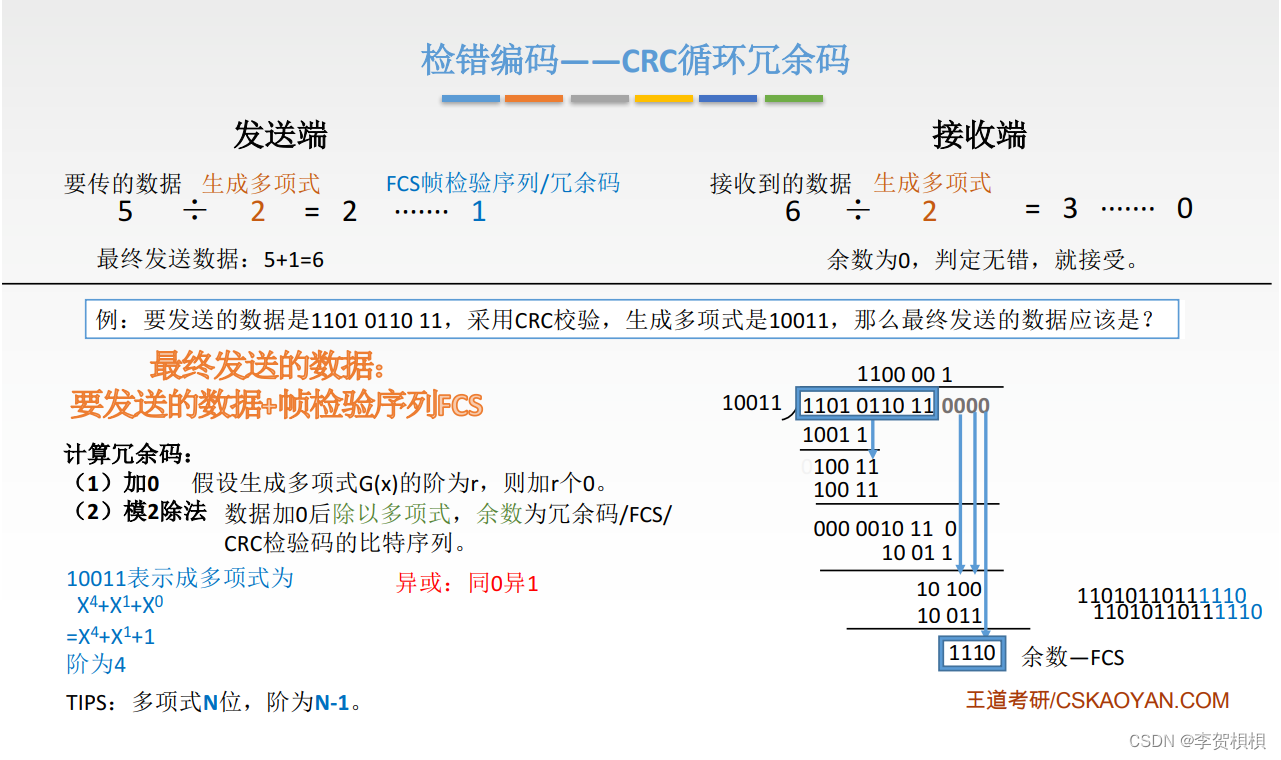

2、循环冗余码

可靠传输：发送端发什么，接收端接收什么。

奇偶校验码和CRC循环荣冗余码只是差错检测，发现错误的帧直接丢弃，并不能保证可靠传输。

3.3.2 纠错编码

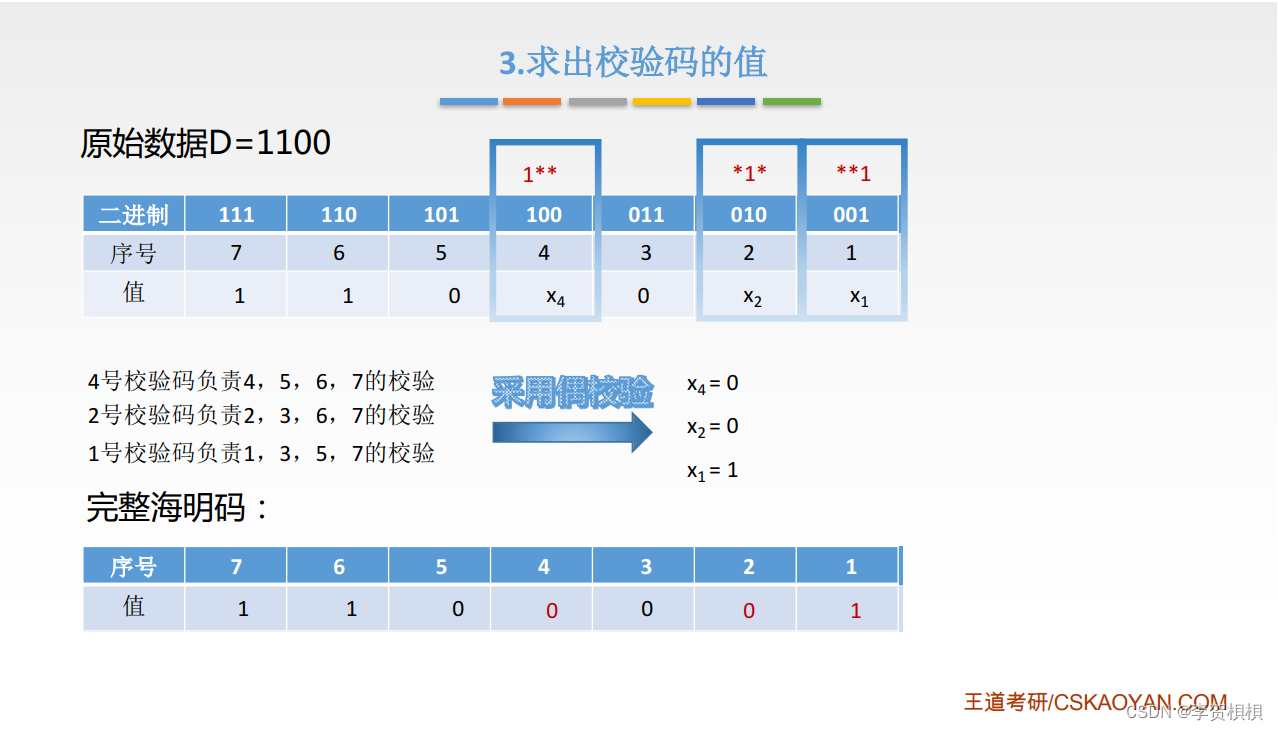

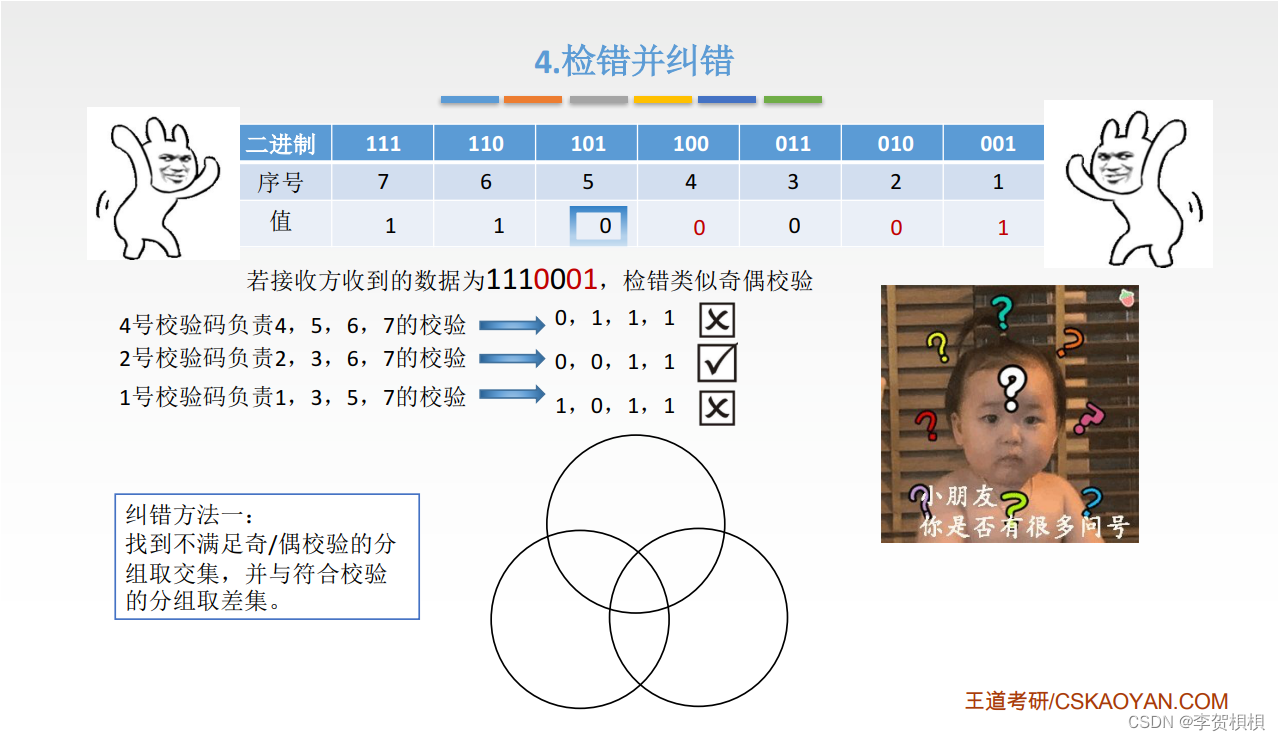

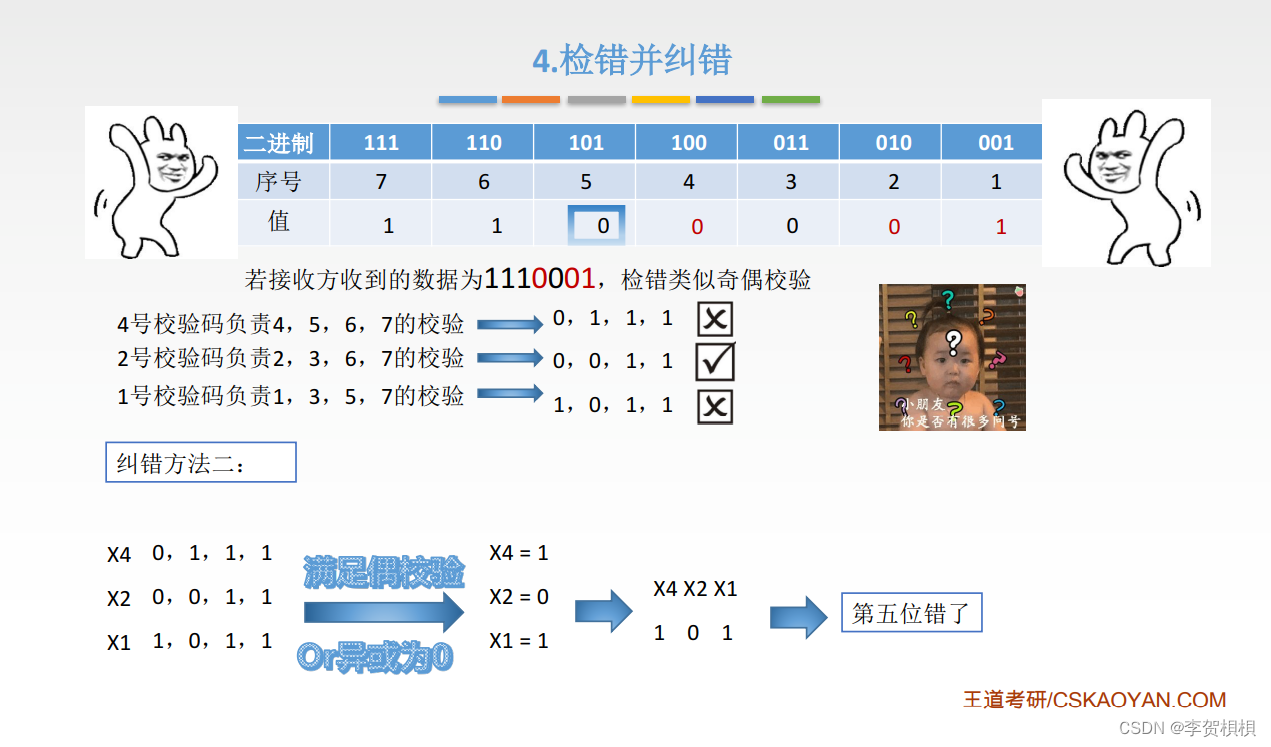

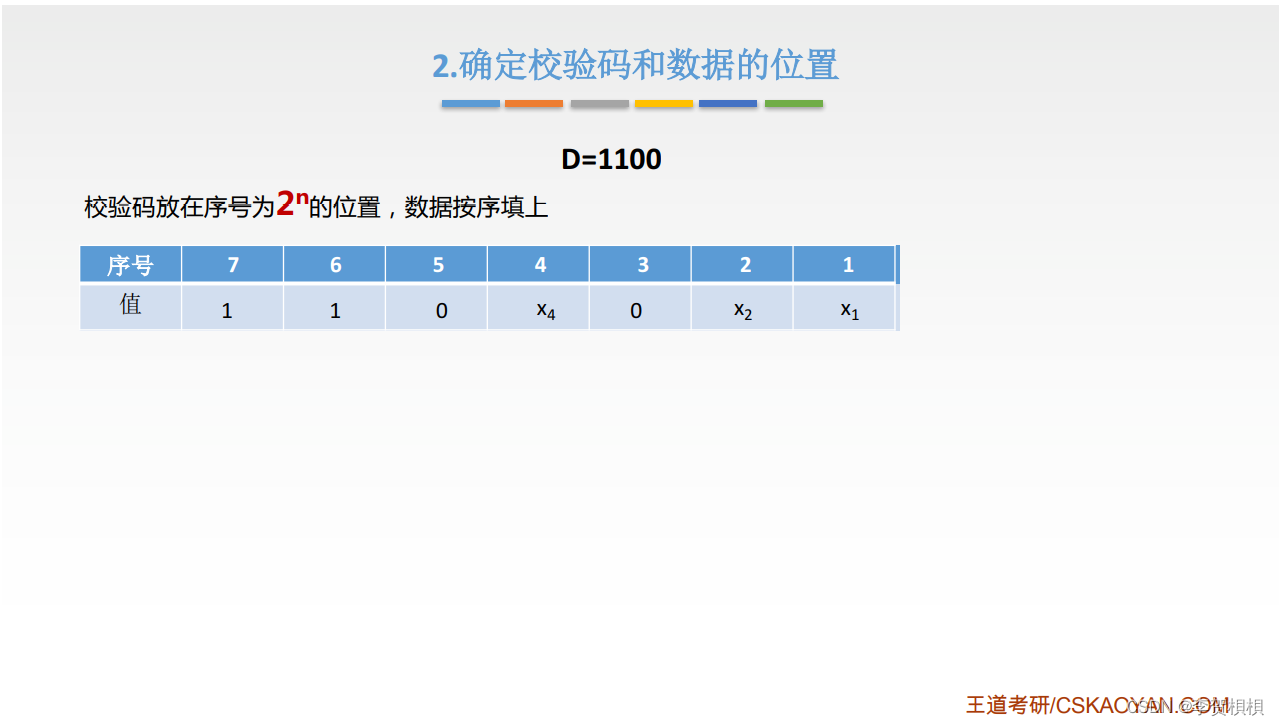

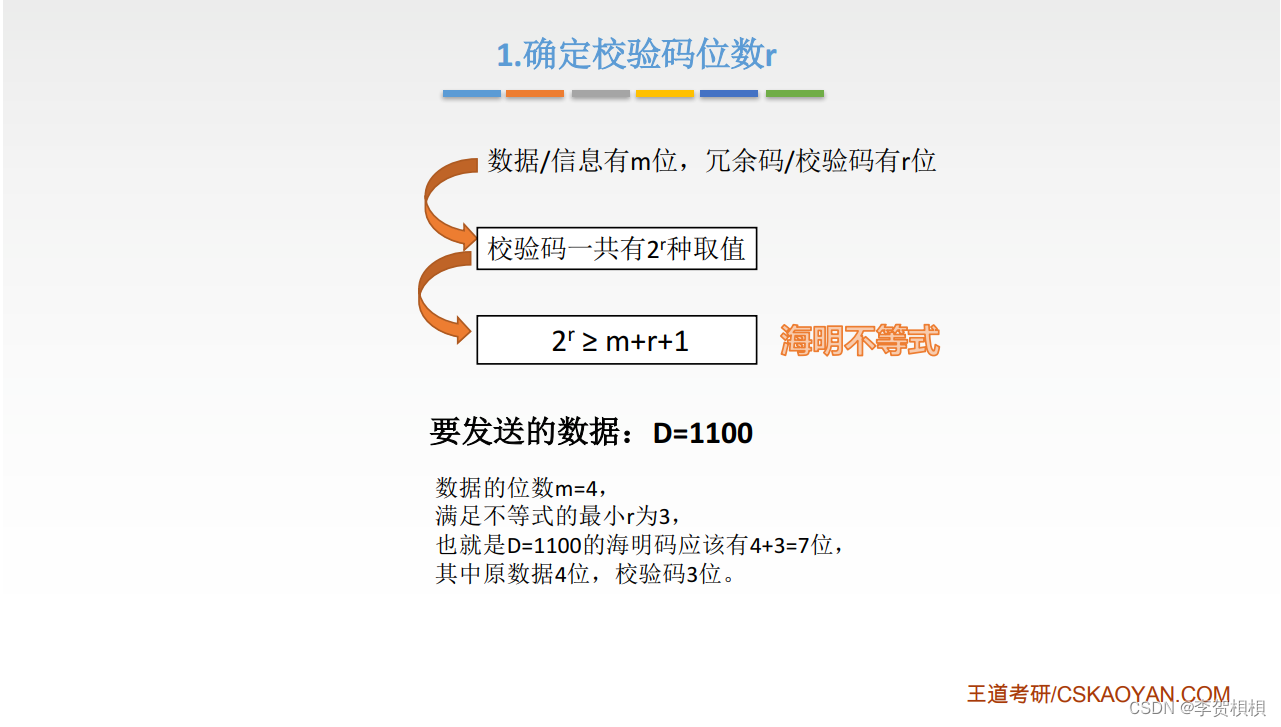

在数据通信的过程中，解决差错问题的一种方法是在每个要发送的数据块上附加足够的冗余信息，使接收方能够推导出发送方实际送出的应该是什么样的比特串。最常见的纠错编码是海明码，其实现原理是在有效信息位中加入几个校验位形成海明码，并把海明码的每个二进制位分配到几个奇偶校验组中。当某一位出错后，就会引起有关的几个校验位的值发生变化,这不但可以发现错位，而且能指出错位的位置,为自动纠错提供依据。

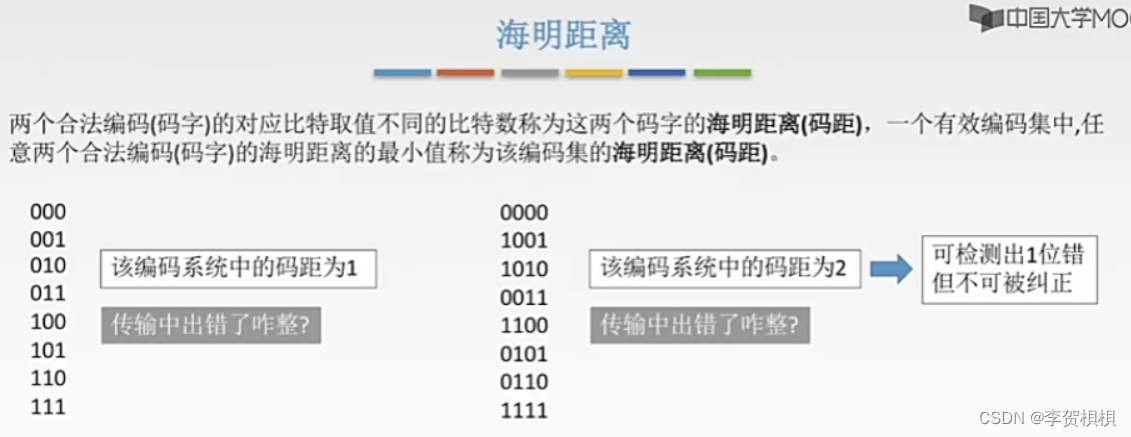

海明距离
两个合法编码（码字）的对应比特取值不同的比特数称为这两个码字的海明距离（码距），一个有效编码，任意两个合法编码（码字）的海明距离的最小值称为该编码集的海明距离（码距）。

检测d位错误，需要的码距是d+1
纠正d位错误，需要的码距是2d+1

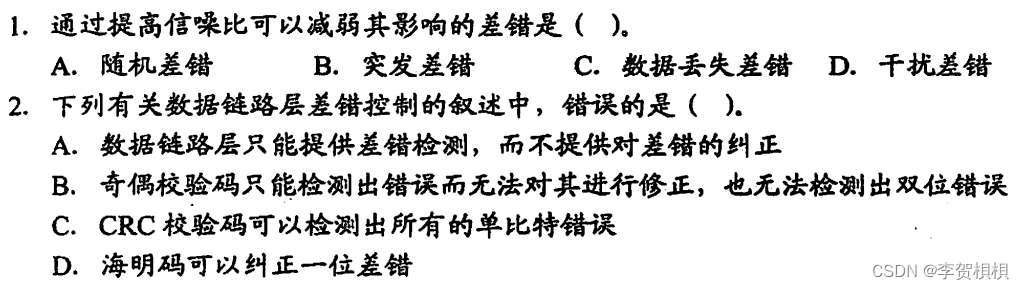

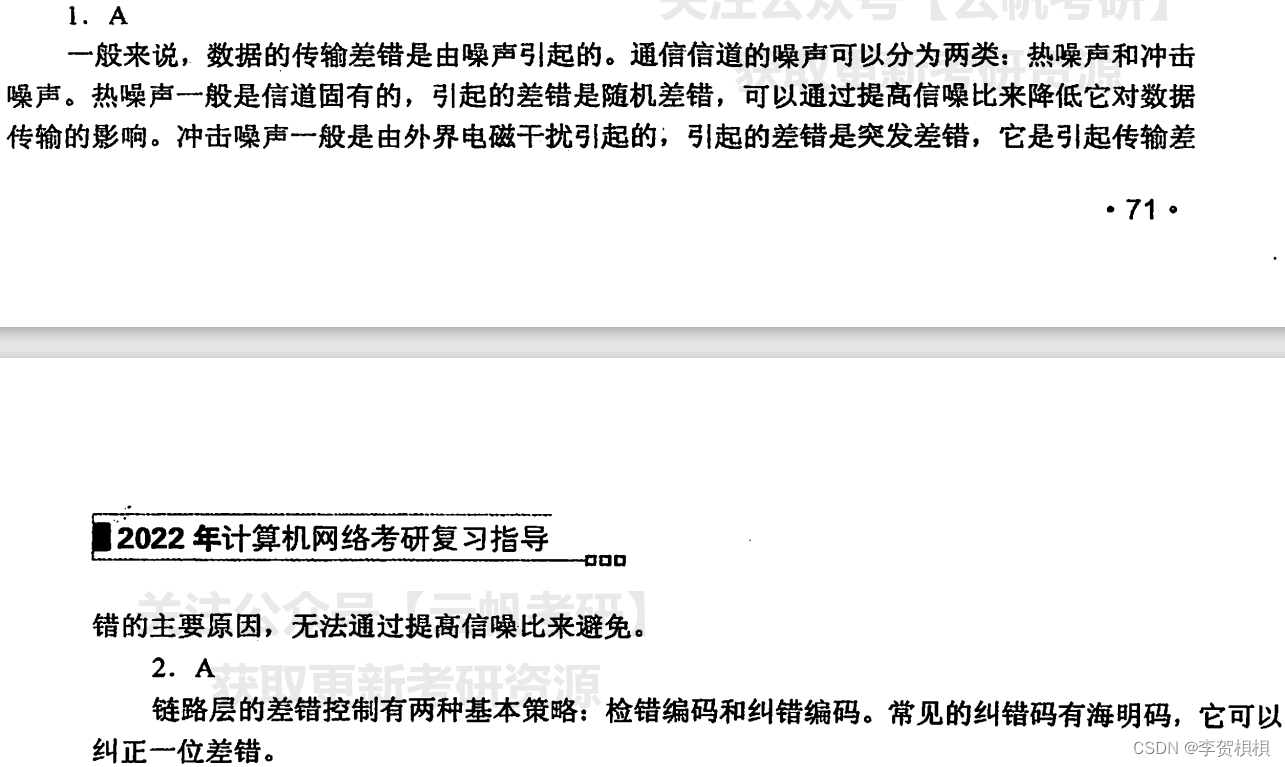

3.3.3 本节试题精选

3.4 流量控制与可靠传输机制

3.4.1 流量控制、可靠传输与滑动窗口机制

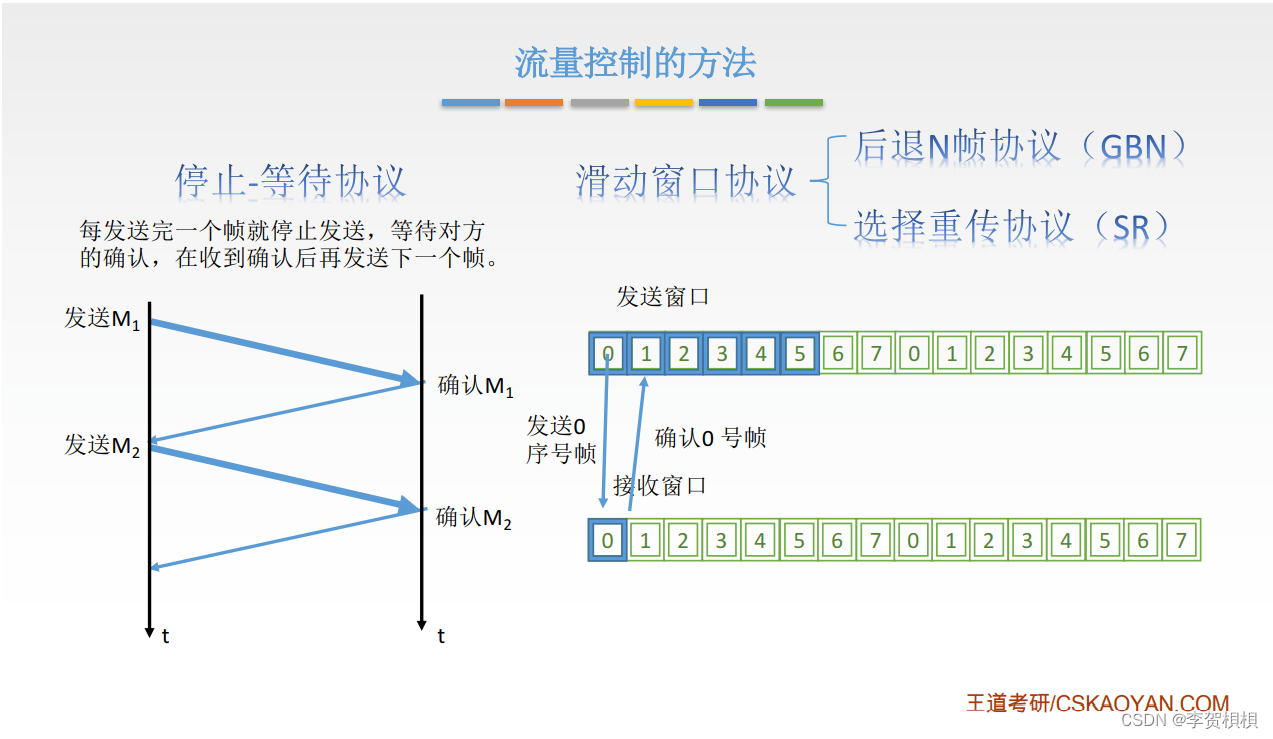

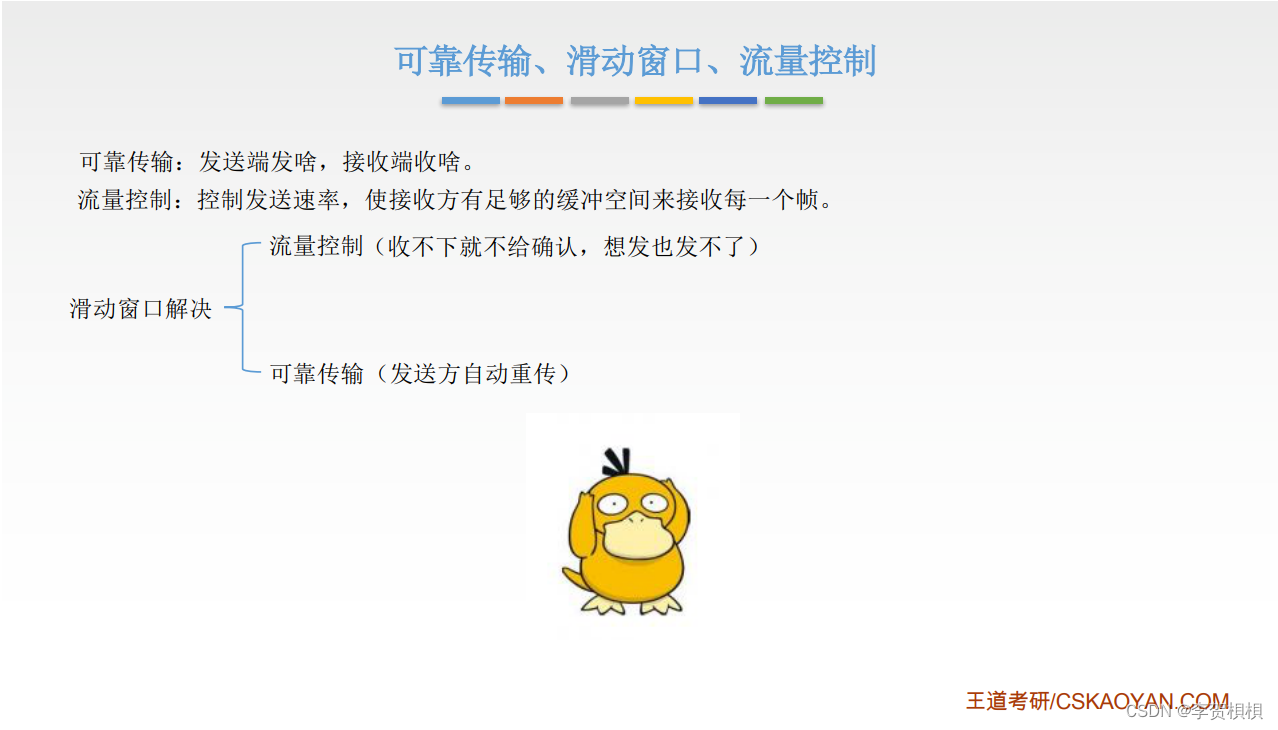

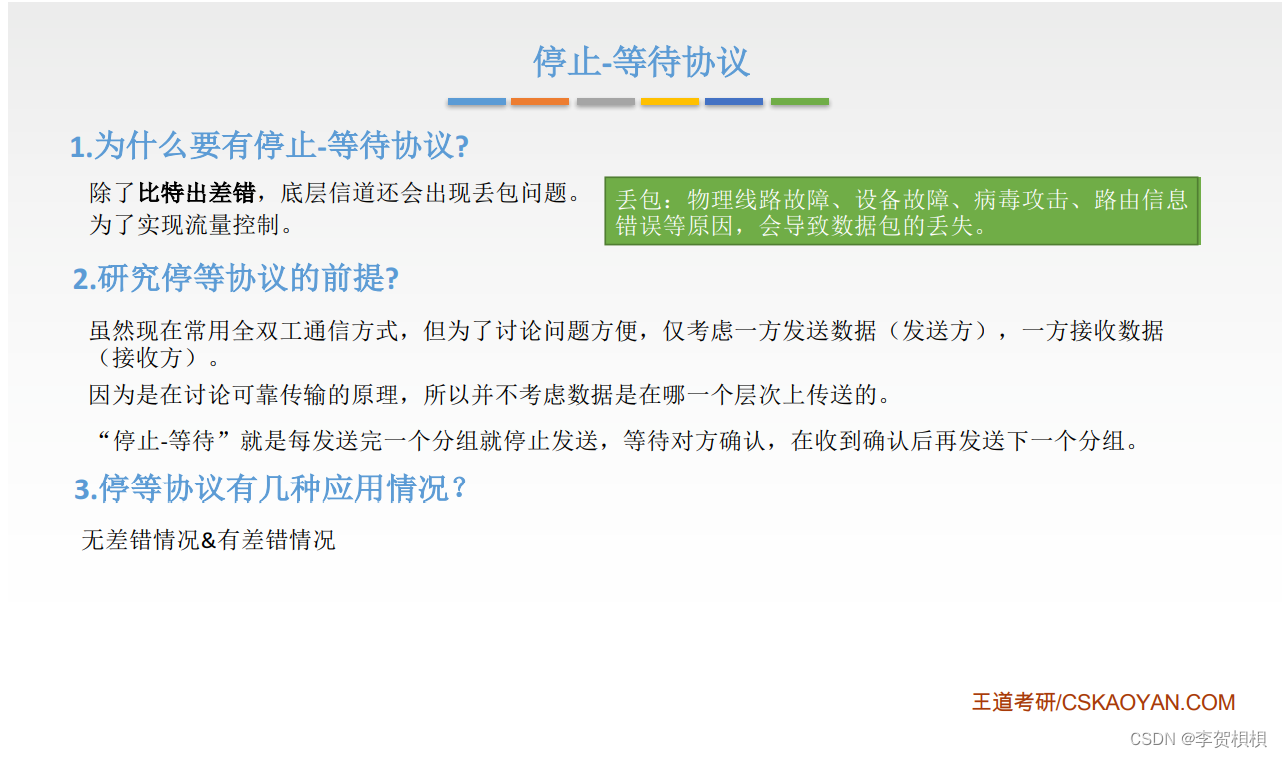

流量控制涉及对链路上的帧的发送速率的控制，以使接收方有足够的缓冲空间来接收每个帧。例如，在面向帧的自动重传请求系统中，当待确认帧的数量增加时，有可能超出缓冲存储空间而造成过载。流量控制的基本方法是由接收方控制发送方发送数据的速率，常见的方式有两种:停止-等待协议和滑动窗口协议。

1、停止-等待流量控制基本原理

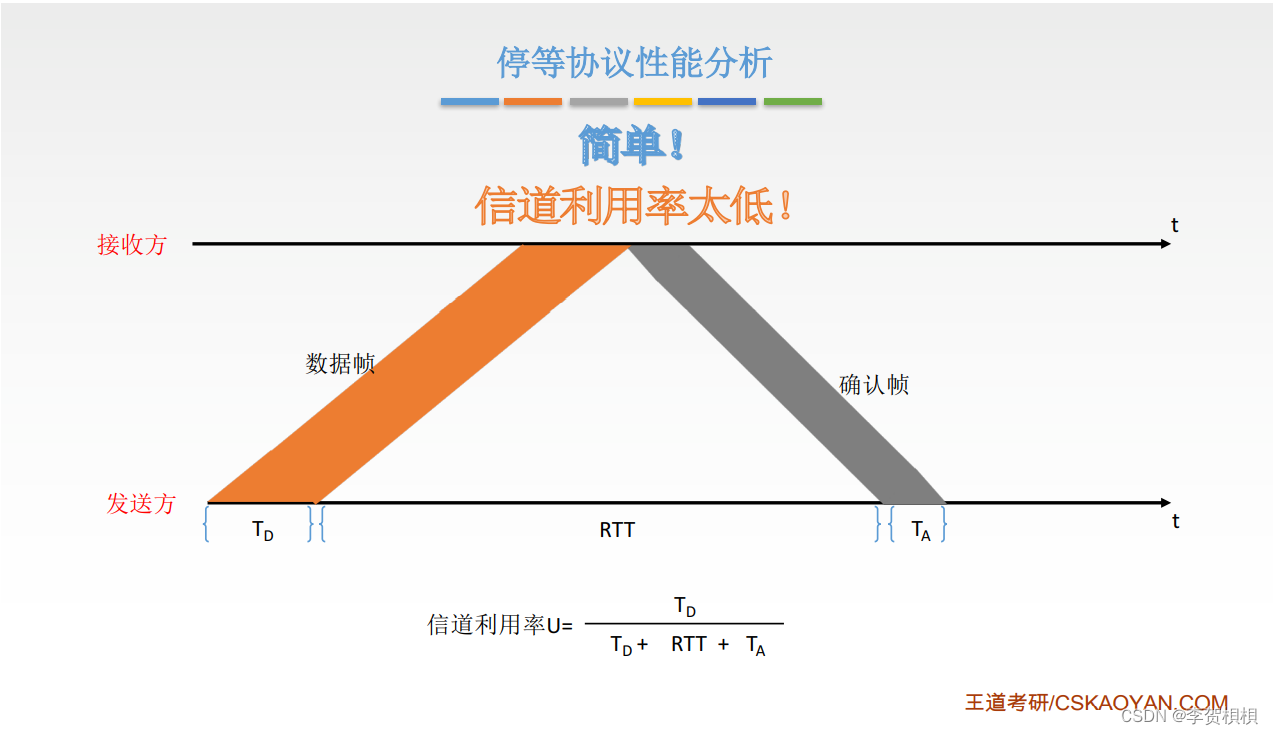

发送方每发送一帧，都要等待接收方的应答信号，之后才能发送下一帧;接收方每接收--帧，都要反馈一个应答信号，表示可接收下一帧，如果接收方不反馈应答信号，那么发送方必须一直等待。每次只允许发送一帧，然后就陷入等待接收方确认信息的过程中，因而传输效率很低。

2、滑动窗口流量控制基本原理

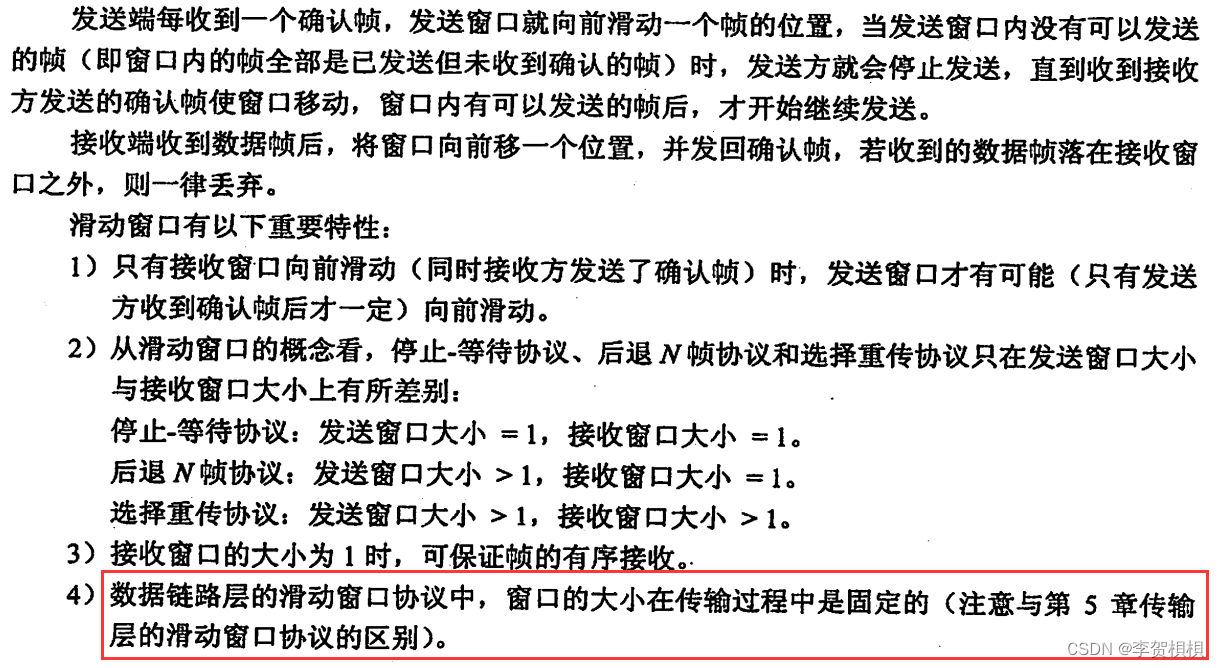

在任意时刻，发送方都维持一组连续的允许发送的帧的序号，称为发送窗口；同时接收方也维持一组连续的允许接收帧的序号，称为接收窗口。发送窗口用来对发送方进行流量控制，而发送窗口的大小W代表在还未收到对方确认信息的情况下发送方最多还可以发送多少个数据帧。同理，在接收端设置接收窗口是为了控制可以接收哪些数据帧和不可以接收哪些帧。在接收方，只有收到的数据帧的序号落入接收窗口内时，才允许将该数据帧收下。若接收到的数据帧落在接收窗口之外，则一律将其丢弃。

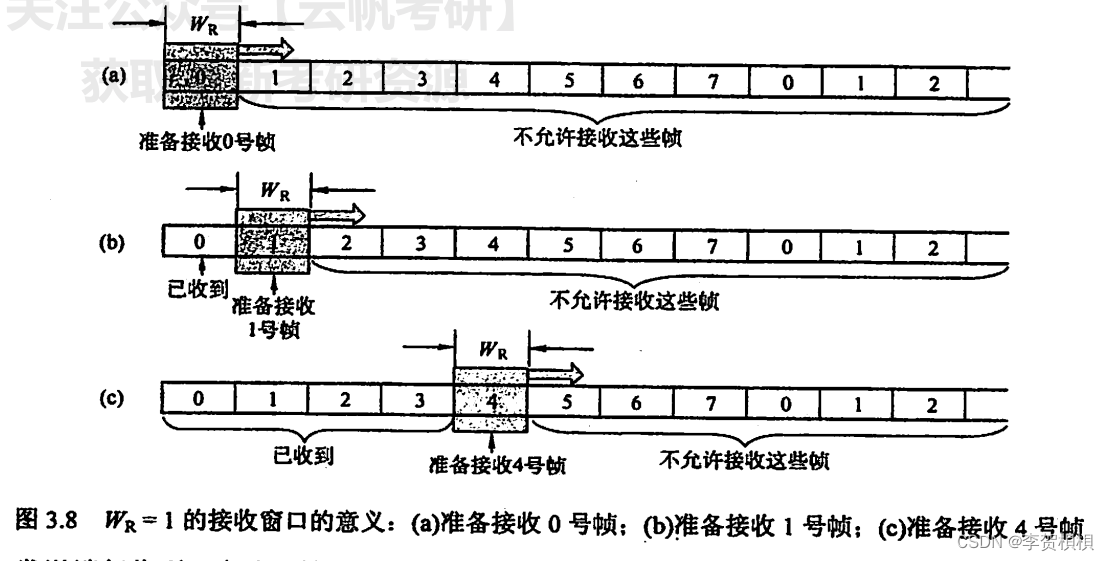

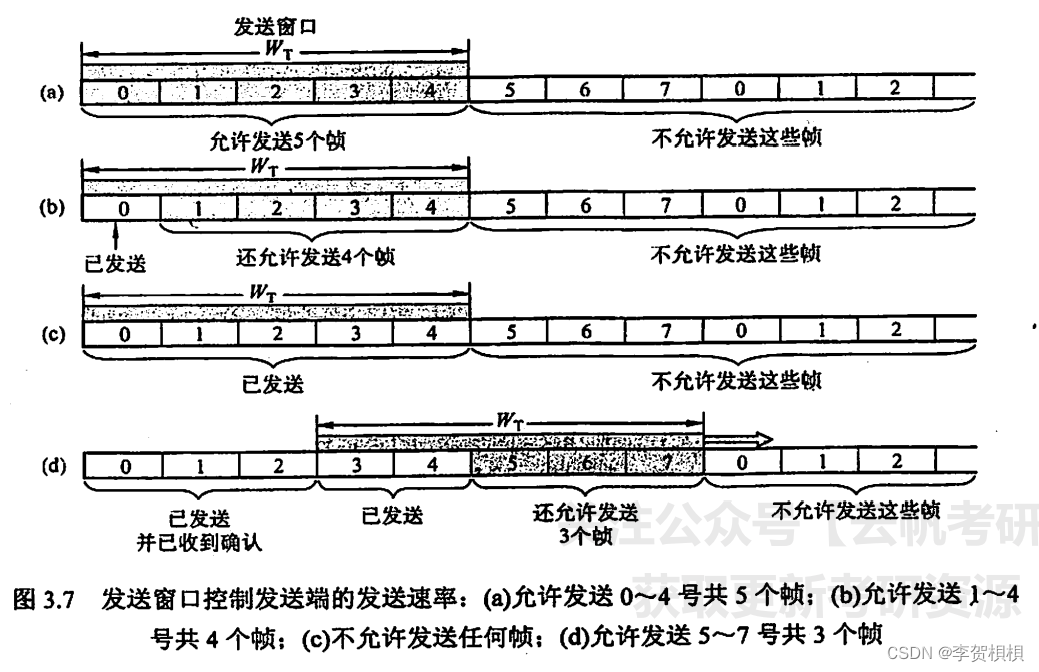

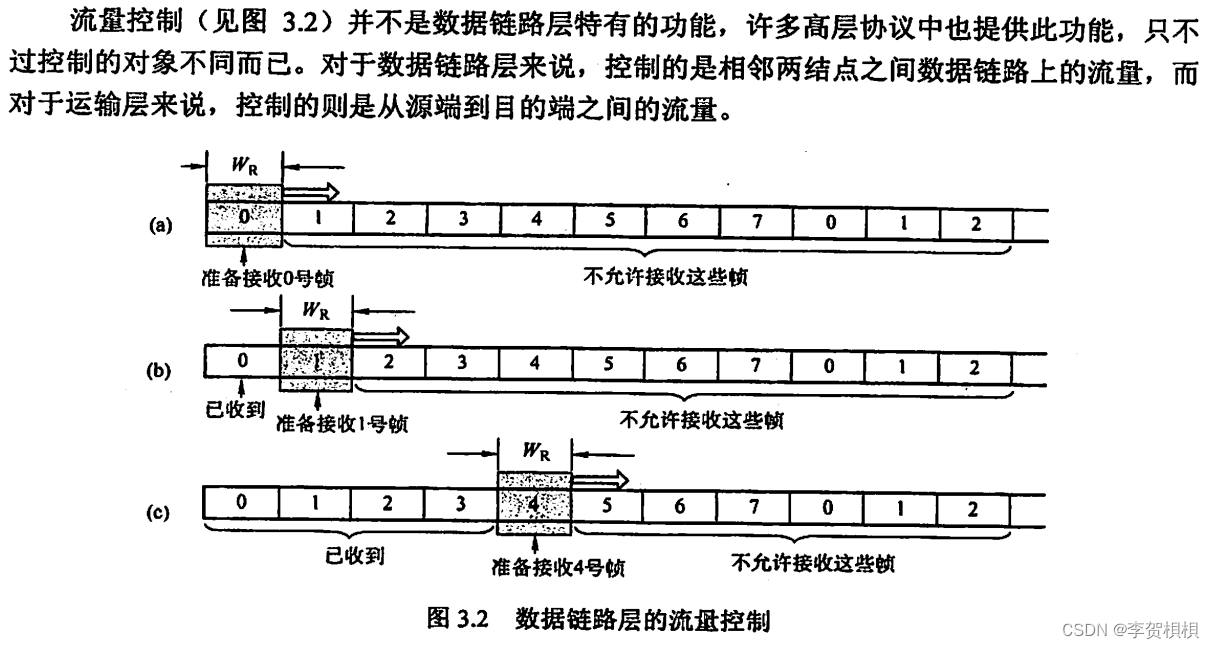

图3.7给出了发送窗口的工作原理，图3.8给出了接收窗口的工作原理。

3、可靠传输机制
数据链路层的可靠传输通常使用确认和超时重传两种机制来完成。确认是一种无数据的控制帧，这种控制帧使得接收方可以让发送方知道哪些内容被正确接收。有些情况下为了提高传输效率，将确认捎带在一个回复帧中，称为捎带确认。超时重传是指发送方在发送某个数据帧后就开启-一个计时器，在一定时间内如果没有得到发送的数据帧的确认帧，那么就重新发送该数据帧，直到发送成功为止。

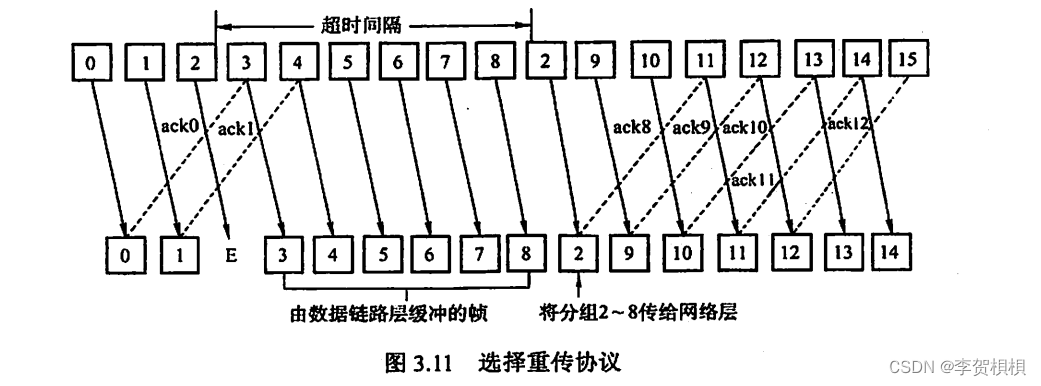

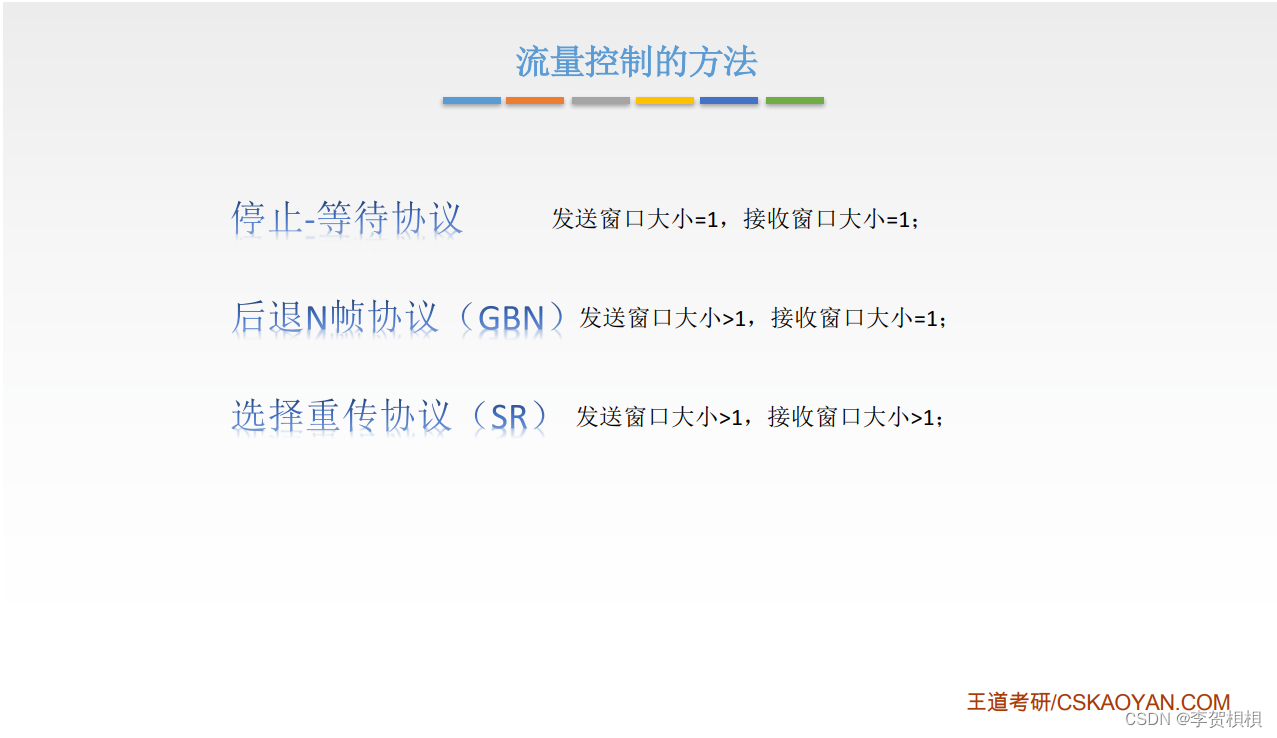

自动重传请求(Auto Repeat reQuest，ARQ）通过接收方请求发送方重传出错的数据帧来恢复出错的帧，是通信中用于处理信道所带来差错的方法之一。传统自动重传请求分为三种，即停止-等待（Stop-and-Wait）ARQ、后退N帧(Go-Back-N) ARQ和选择性重传(Selective Repeat)ARQ。后两种协议是滑动窗口技术与请求重发技术的结合，由于窗口尺寸开到足够大时，帧在线路上可以连续地流动，因此又称其为连续ARQ协议。注意，在数据链路层中流量控制机制和可靠传输机制是交织在一起的。

注意:现有的实际有线网络的数据链路层很少采用可靠传输(不同于OSI参考模型的思路)因此大多数教材把这部分内容放在第5章运输层中讨论，本书按照408考纲，不做变动

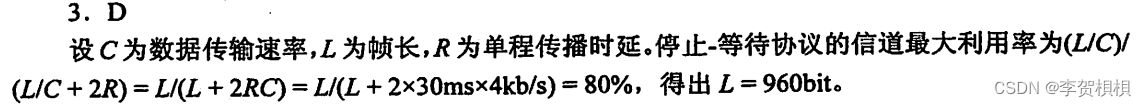

3.4.2 单帧滑动窗口与停止-等待协议

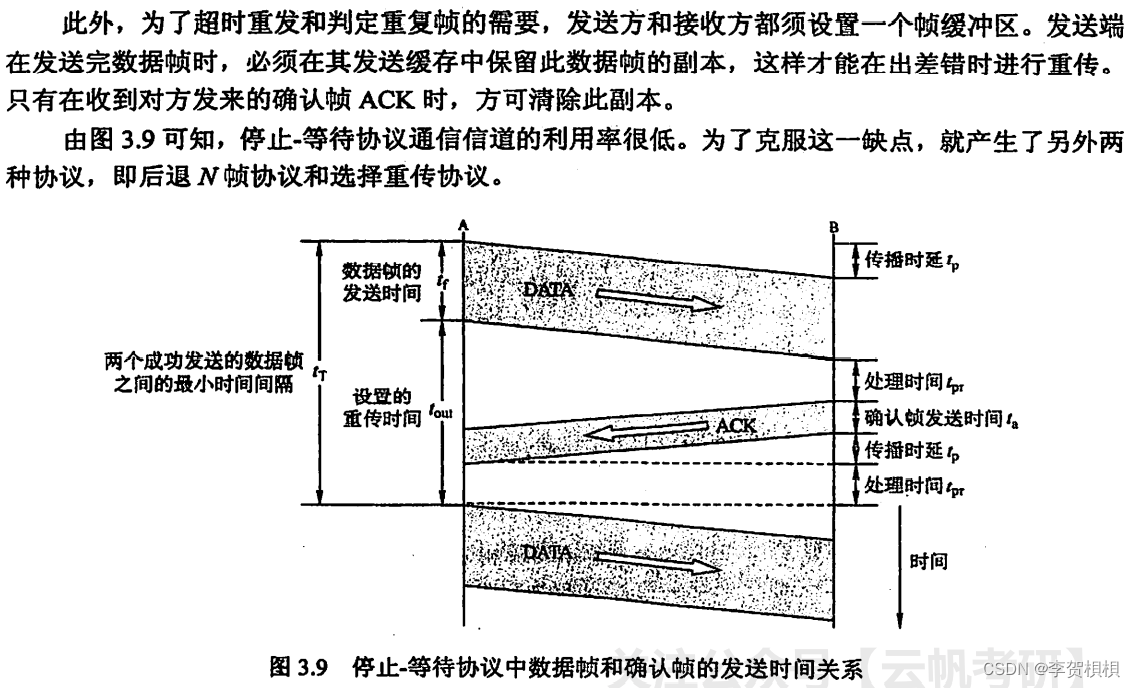

在停止-等待协议中，源站发送单个帧后必须等待确认，在目的站的回答到达源站之前，源站不能发送其他的数据帧。从滑动窗口机制的角度看，停止-等待协议相当于发送窗口和接收窗口大小均为1的滑动窗口协议。

在停止-等待协议中，除数据帧丢失外，还可能出现以下两种差错。

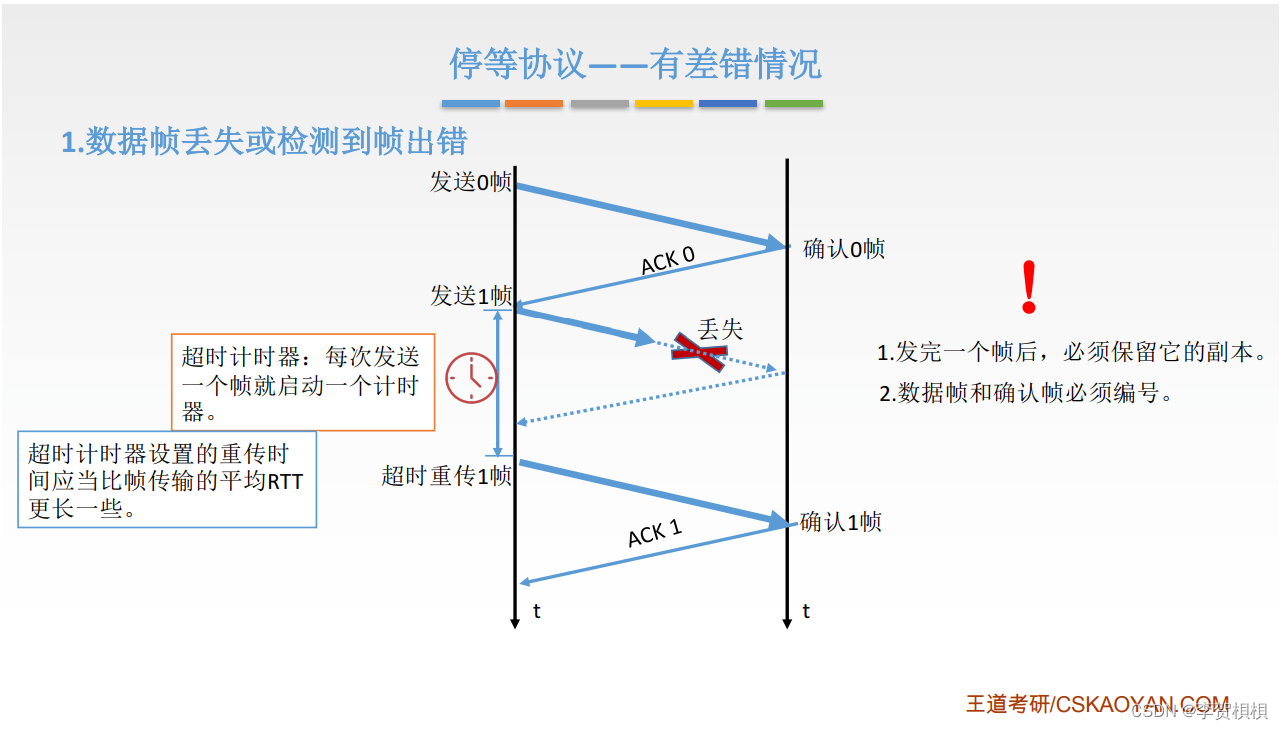

到达目的站的帧可能已遭破坏，接收站利用前面讨论过的差错检测技术检出后，简单地将该帧丢弃。为了对付这种可能发生的情况，源站装备了计时器。在一个帧发送之后，源站等待确认,如果在计时器计满时仍未收到确认，那么再次发送相同的帧。如此重复，直到该数据帧无错误地到达为止。

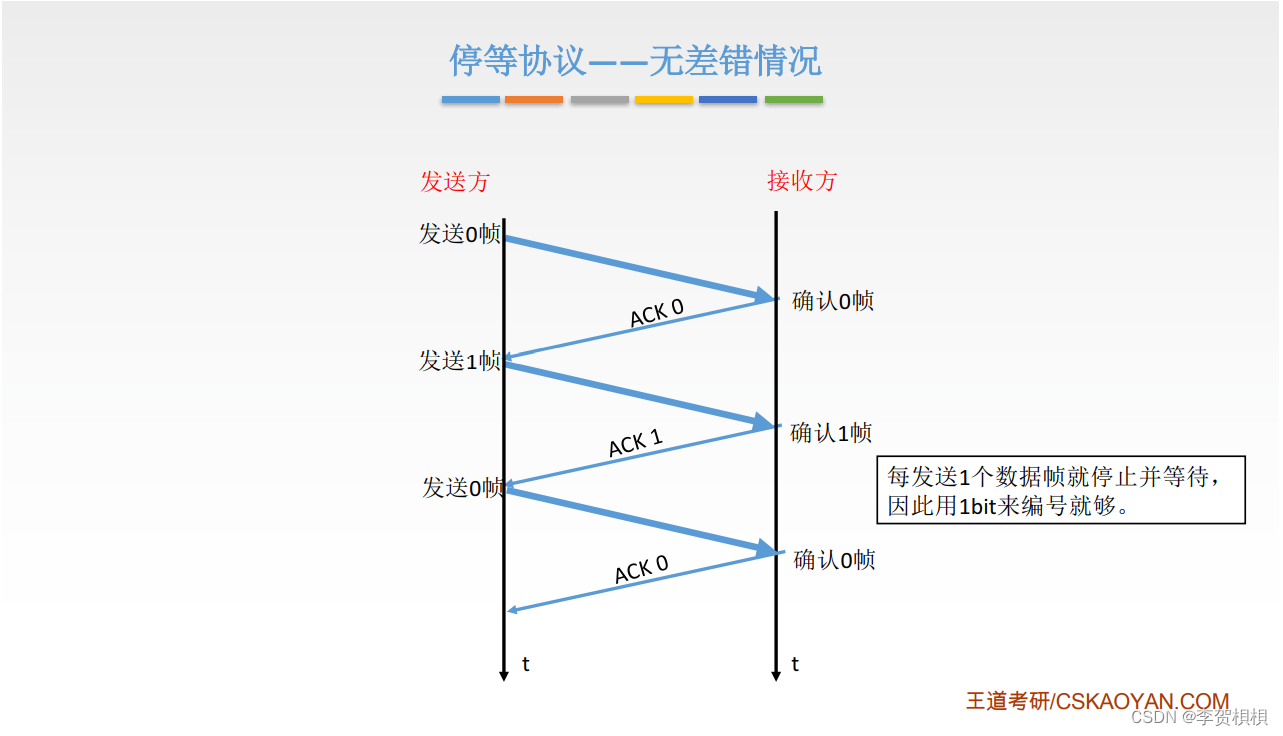

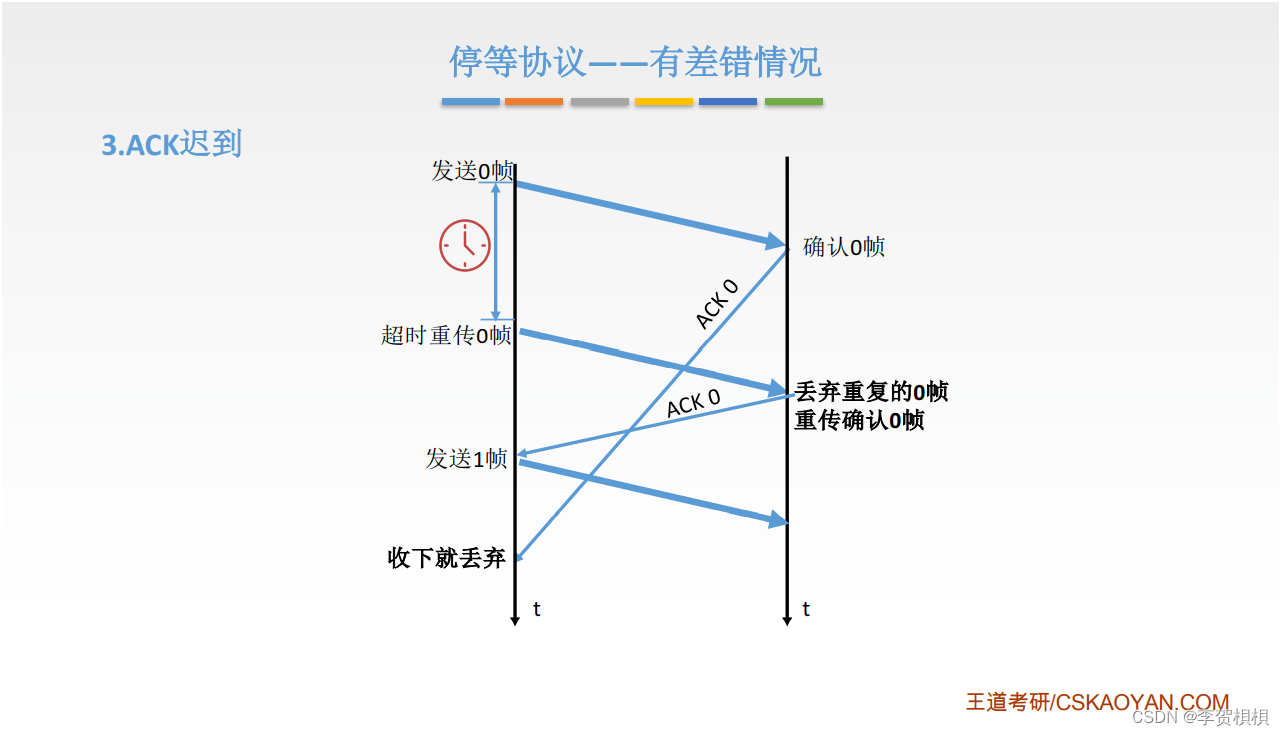

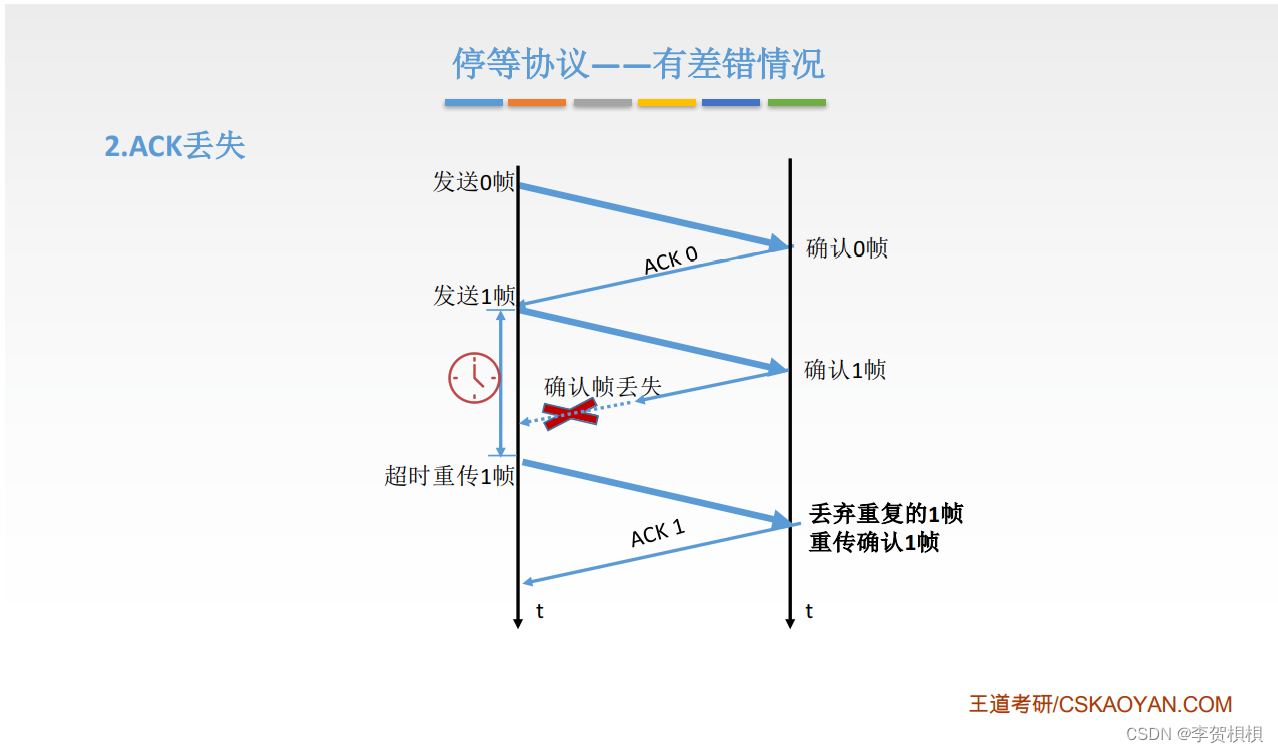

另一种可能的差错是数据帧正确而确认帧被破坏，此时接收方已收到正确的数据帧，但发送方收不到确认帧，因此发送方会重传已被接收的数据帧，接收方收到同样的数据帧时会丢弃该帧,并重传一个该帧对应的确认帧。发送的帧交替地用0和1来标识,肯定确认分别用ACK0和ACK1来表示，收到的确认有误时，重传已发送的帧。对于停止-等待协议，由于每发送一个数据帧就停止并等待，因此用1bit来编号就已足够。在停止-等待协议中，若连续出现相同发送序号的数据帧,表明发送端进行了超时重传。连续出现相同序号的确认帧时，表明接收端收到了重复帧

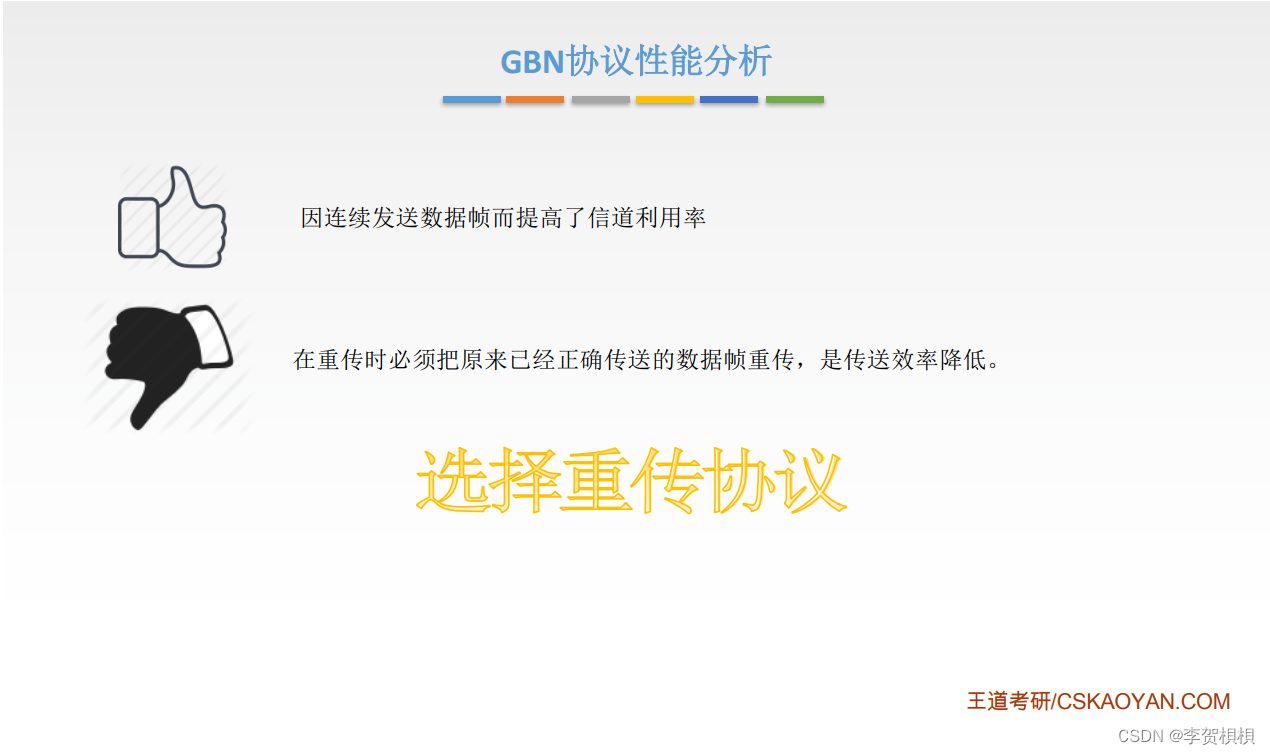

3.4.3 多帧滑动窗口与后退N帧协议（GBN）

在后退N帧式ARQ中，发送方无须在收到上一个帧的ACK后才能开始发送下一帧，而是可以连续发送帧。当接收方检测出失序的信息帧后，要求发送方重发最后一个正确接收的信息帧之后的所有未被确认的帧;或者当发送方发送了N个帧后，若发现该N个帧的前一个帧在计时器超时后仍未返回其确认信息，则该帧被判为出错或丢失，此时发送方就不得不重传该出错帧及随后的N个帧。换句话说,接收方只允许按顺序接收帧。

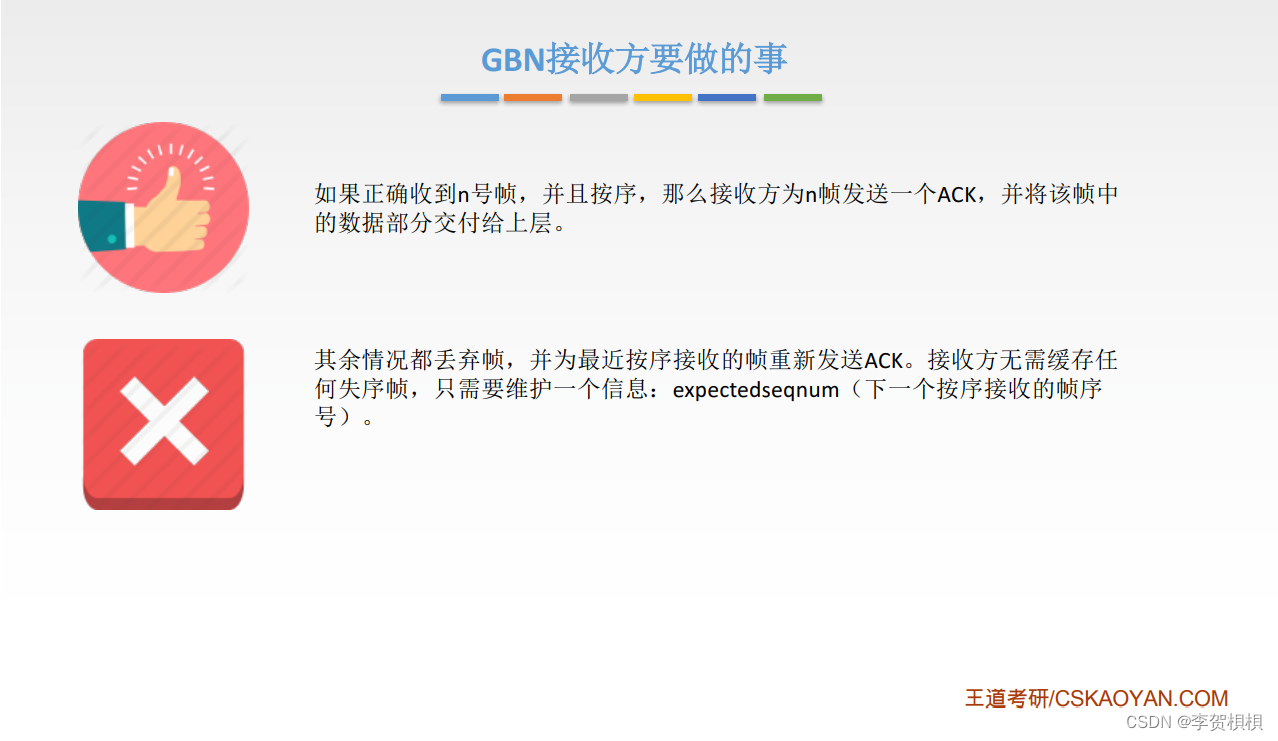

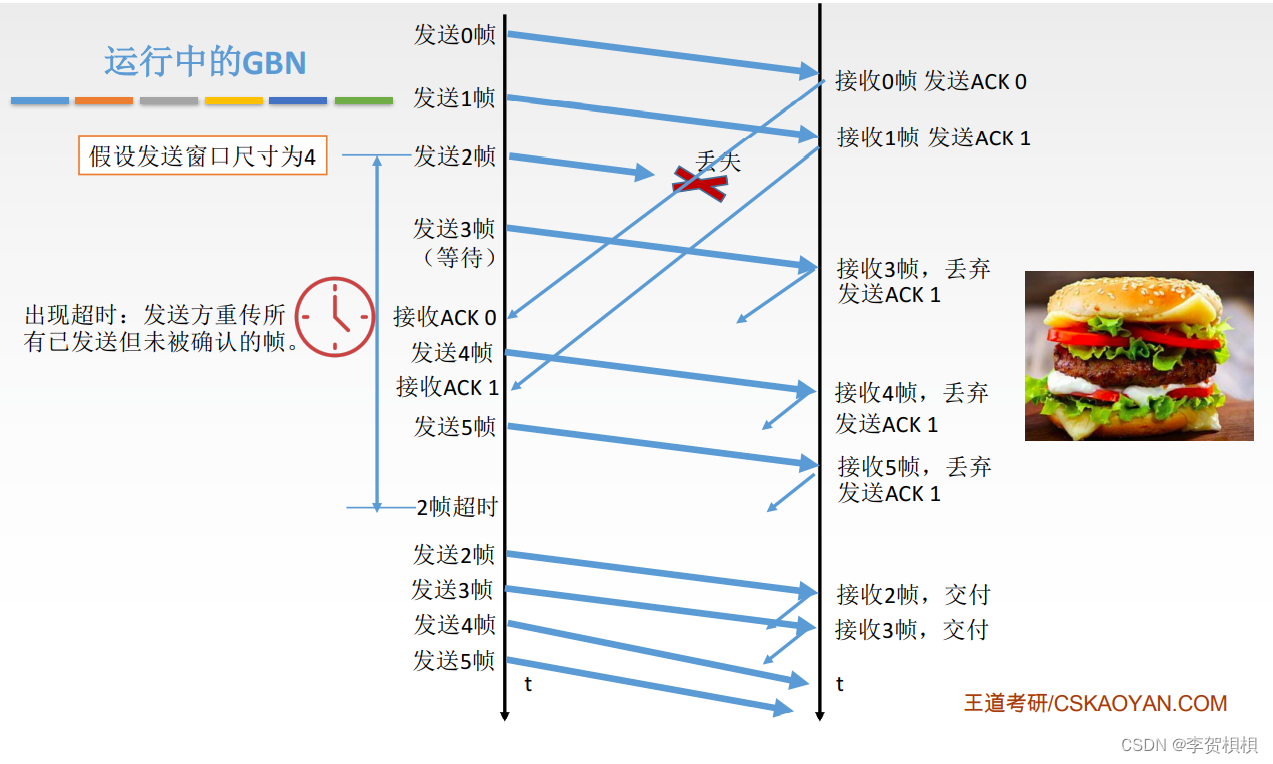

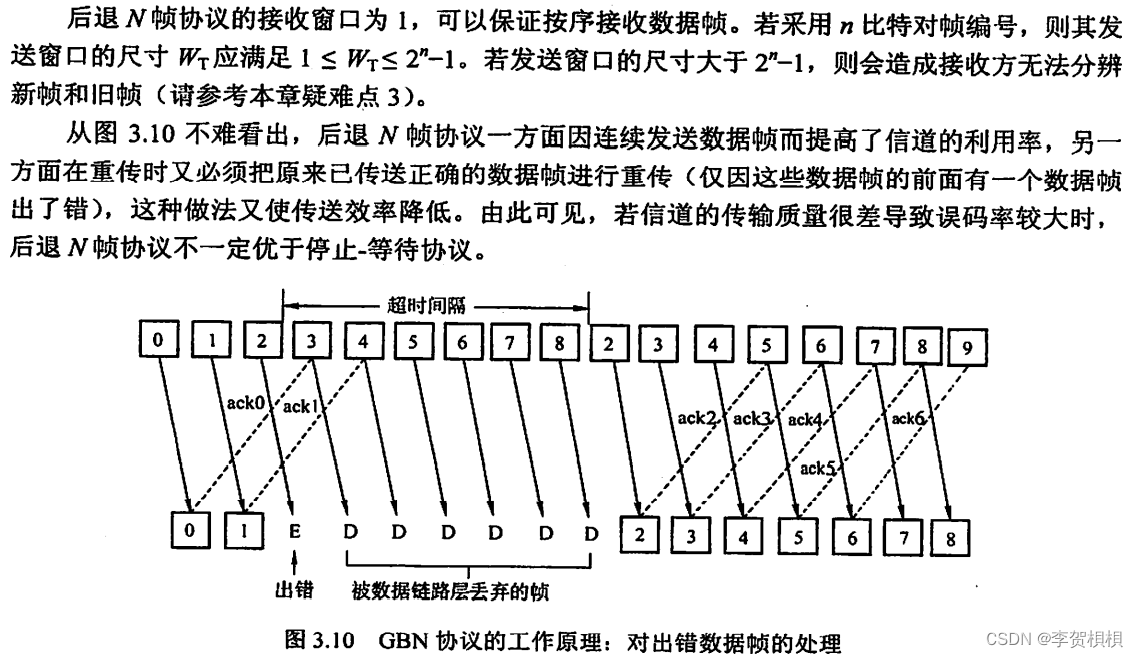

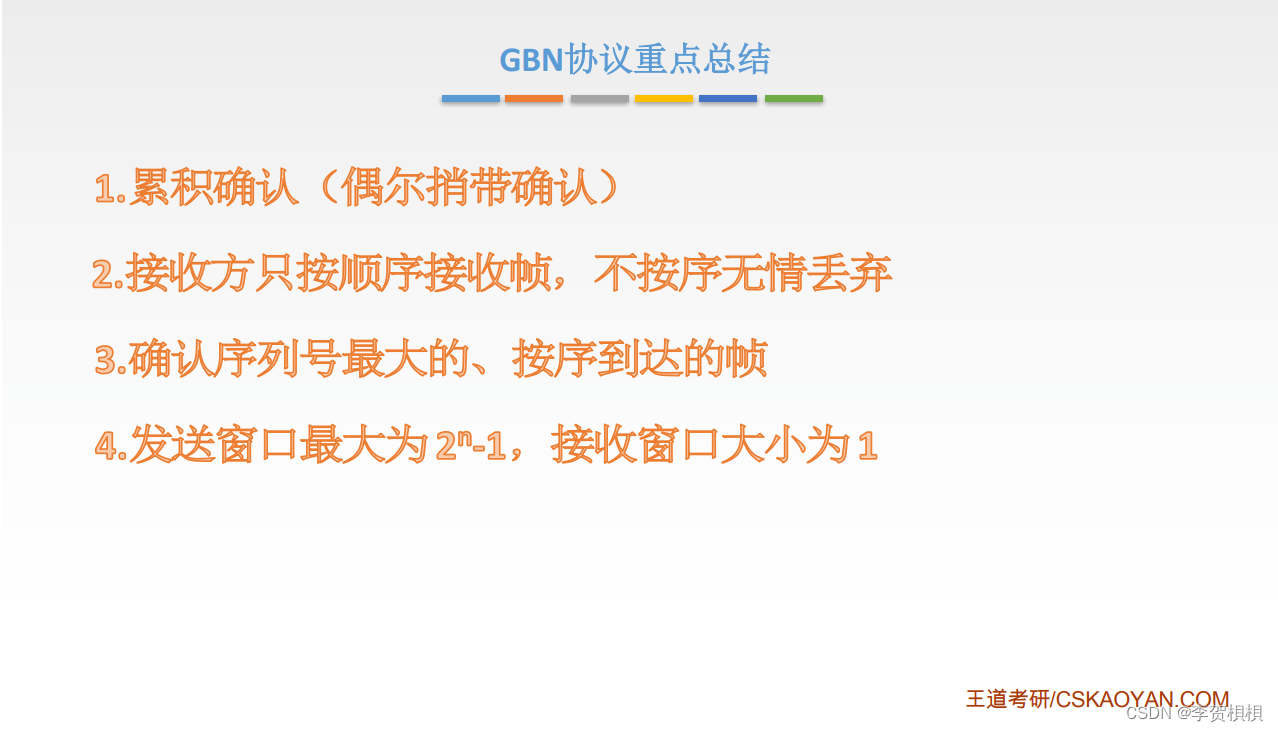

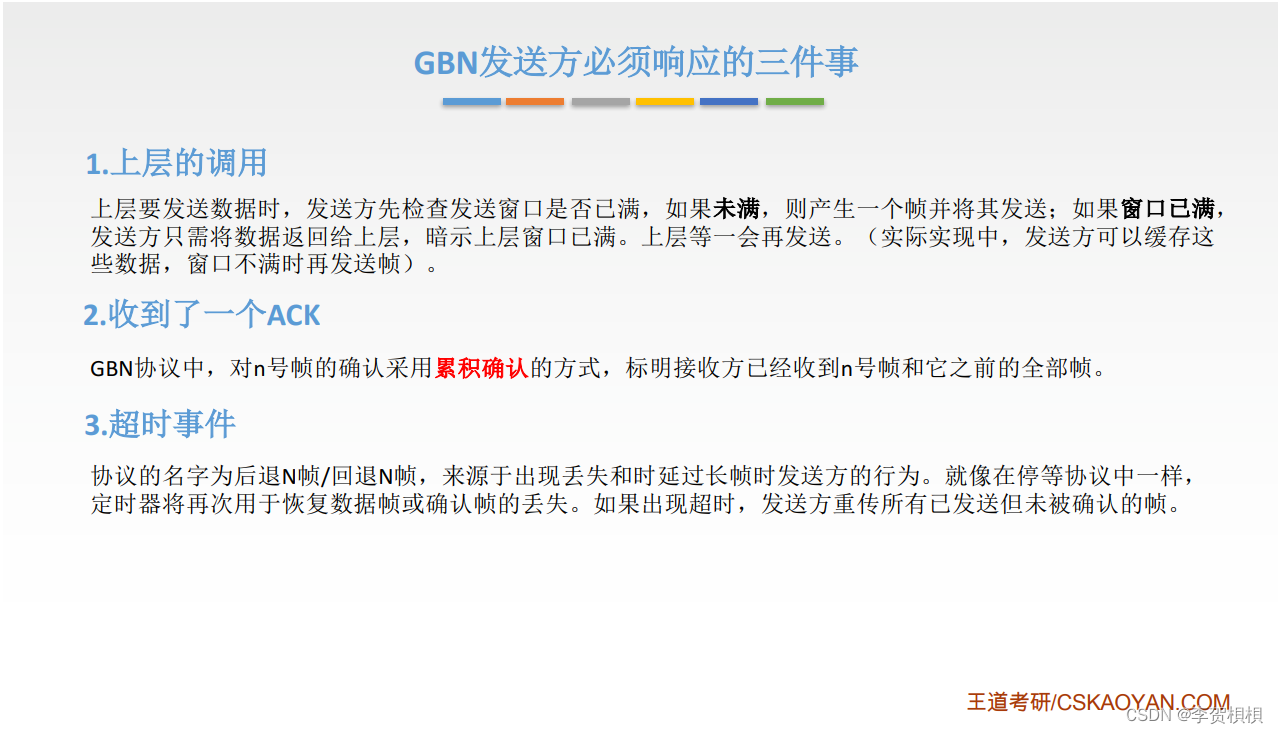

如图3.10所示，源站向目的站发送数据帧。当源站发完О号帧后，可以继续发送后续的1号帧、2号帧等。源站每发送完一帧就要为该帧设置超时计时器。由于连续发送了许多帧，所以确认帧必须要指明是对哪一帧进行确认。为了减少开销，GBN协议还规定接收端不一定每收到一个正确的数据帧就必须立即发回一个确认帧，而可以在连续收到好几个正确的数据帧后，才对最后一个数据帧发确认信息，或者可在自己有数据要发送时才将对以前正确收到的帧加以捎带确认。这就是说，对某一数据帧的确认就表明该数据帧和此前所有的数据帧均已正确无误地收到。在图3.10中，ACKn表示对第n号帧的确认，表示接收方己正确收到第n号帧及以前的所有帧,下一次期望收到第n +1号帧（也可能是第О号帧)。接收端只按序接收数据帧。虽然在有差错的2号帧之后接着又收到了正确的6个数据帧，但接收端都必须将这些帧丢弃。接收端虽然丢弃了这些不按序的无差错帧，但应重复发送已发送的最后一个确认帧ACK1（这是为了防止已发送的确认帧ACK1丢失)。

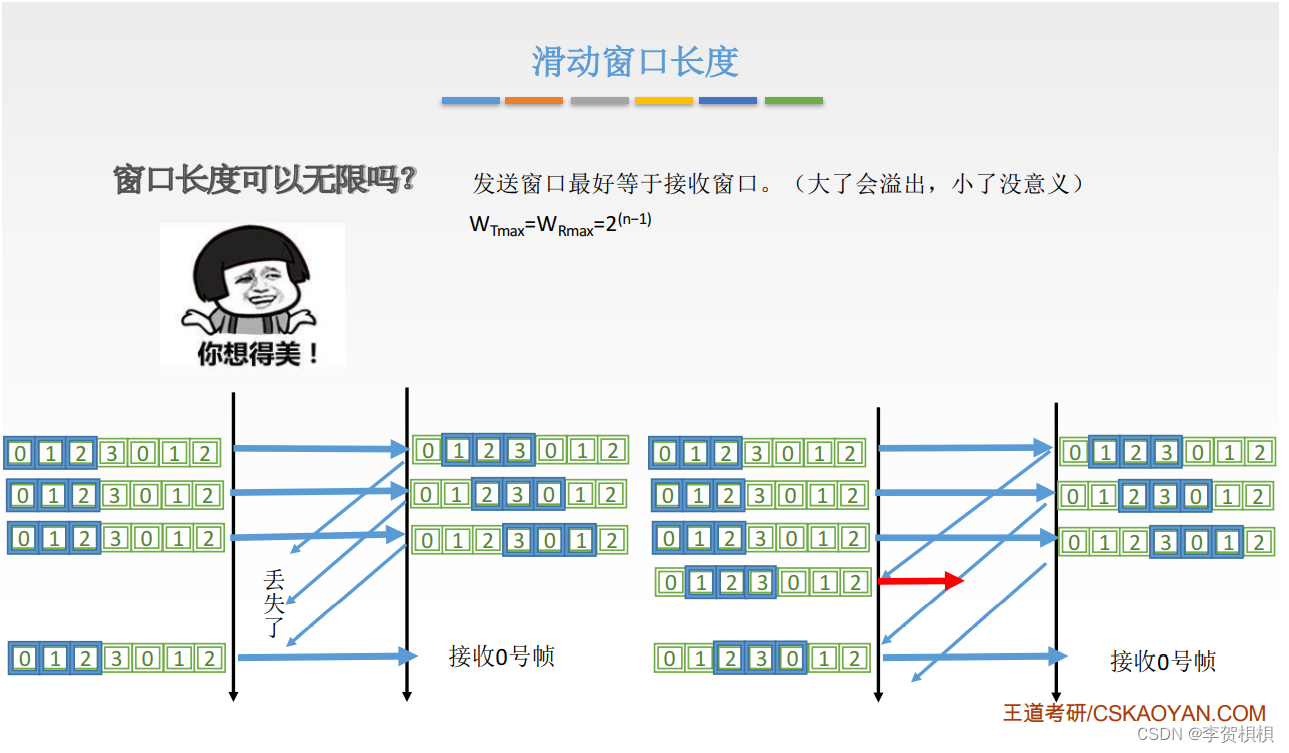

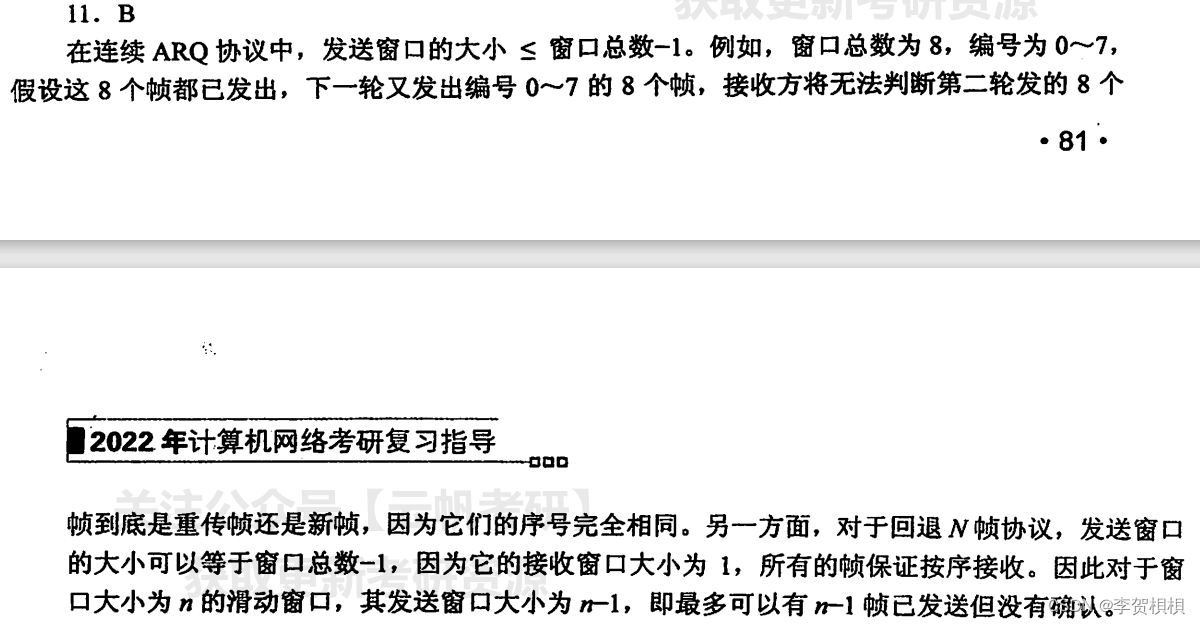

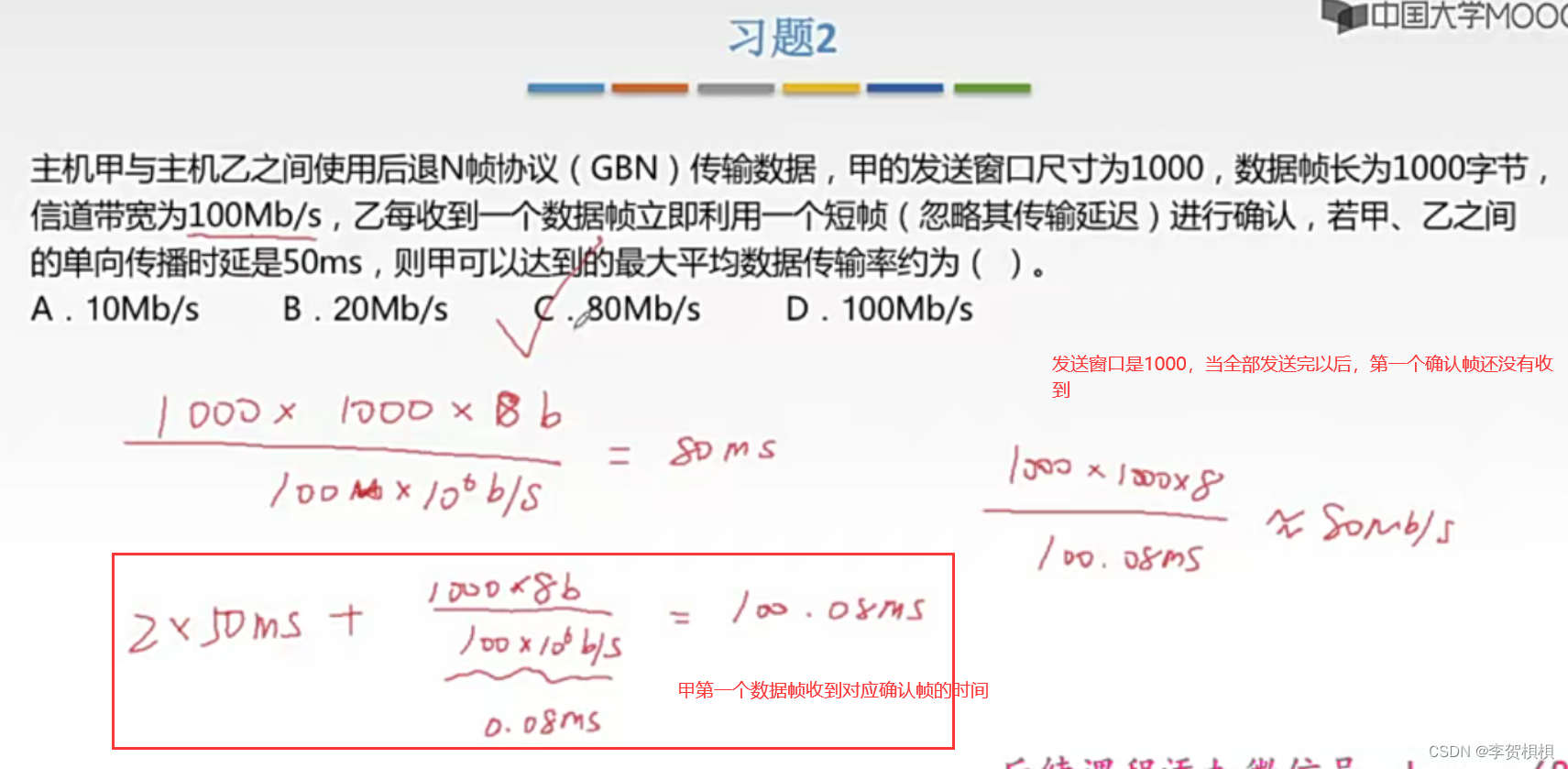

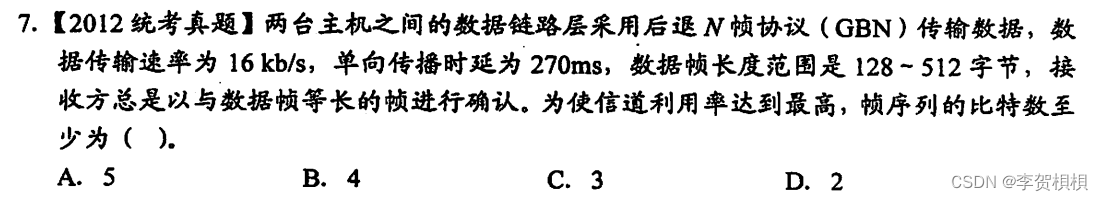

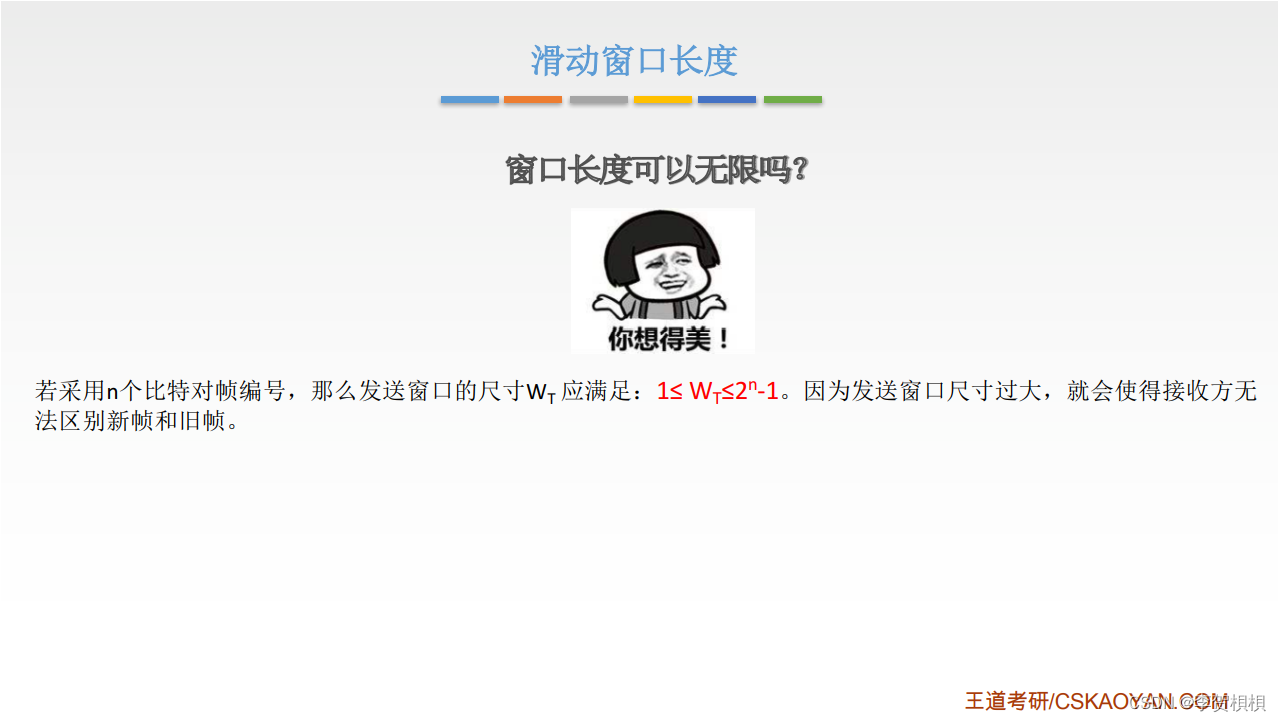

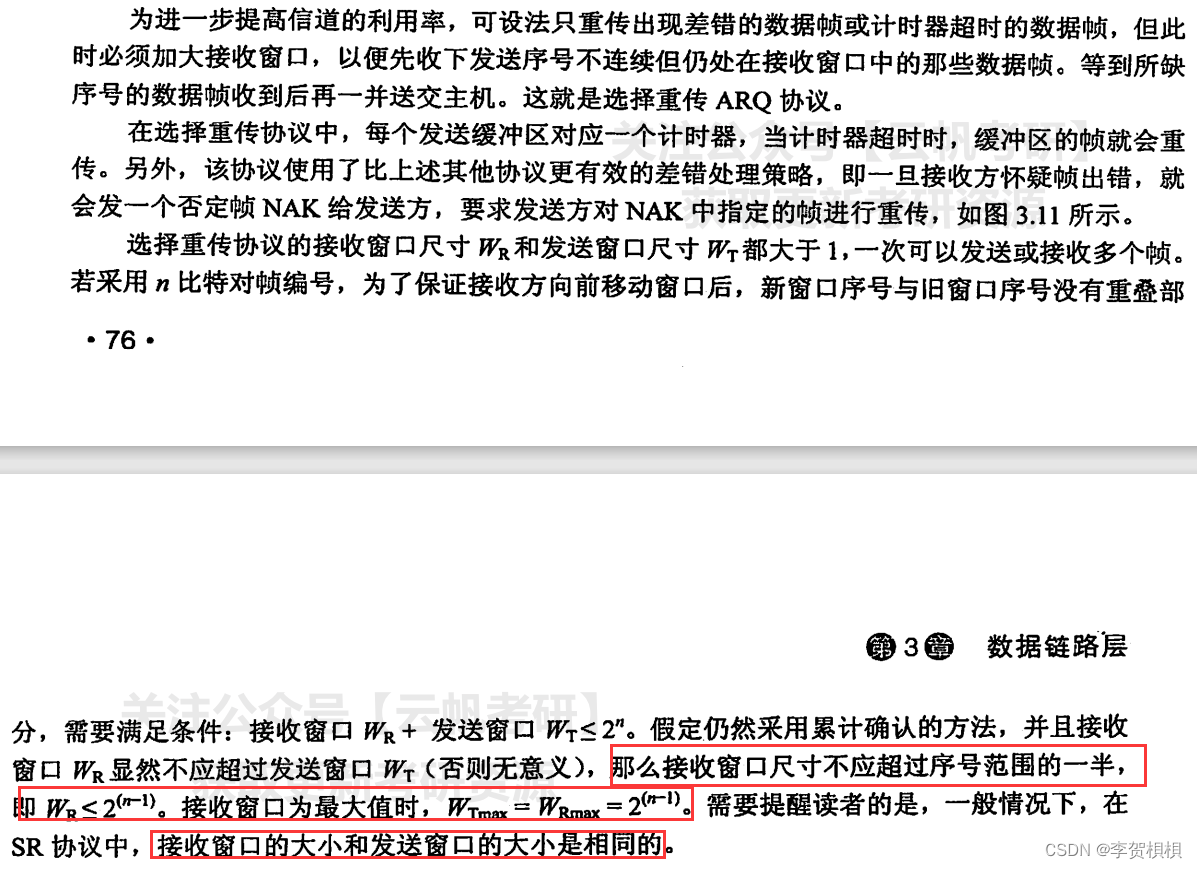

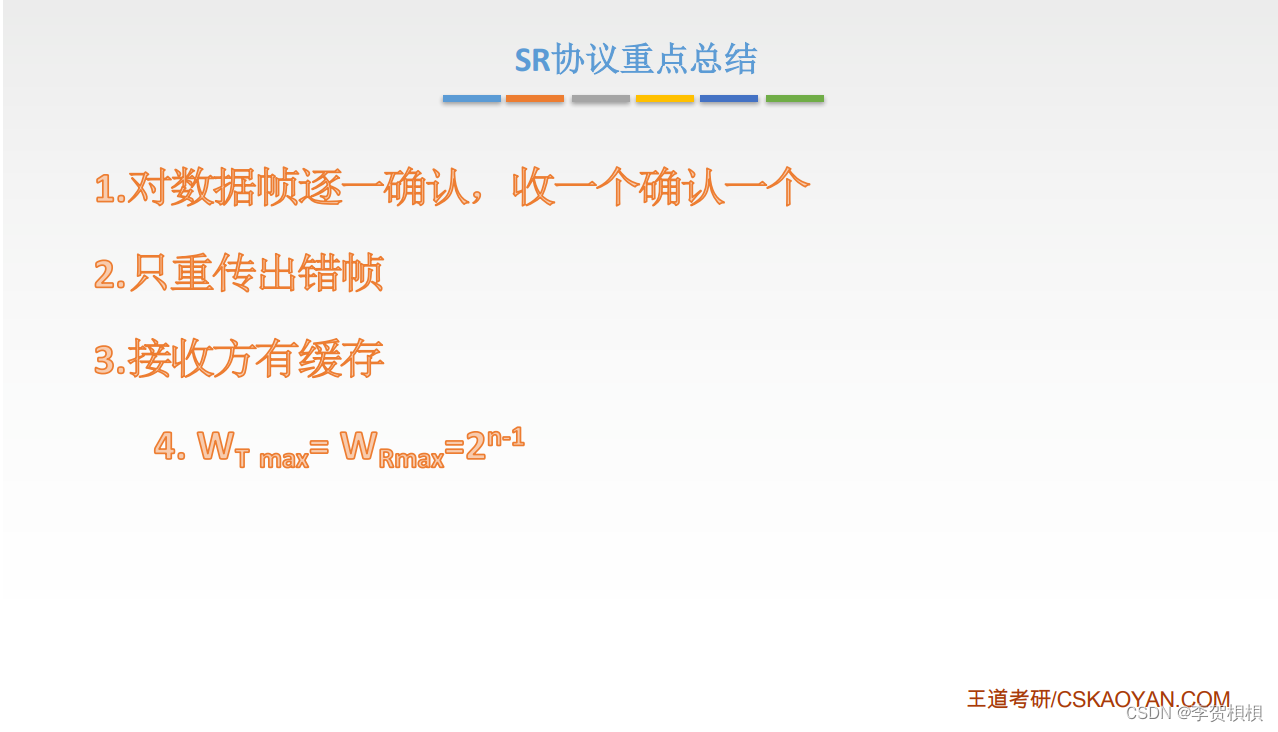

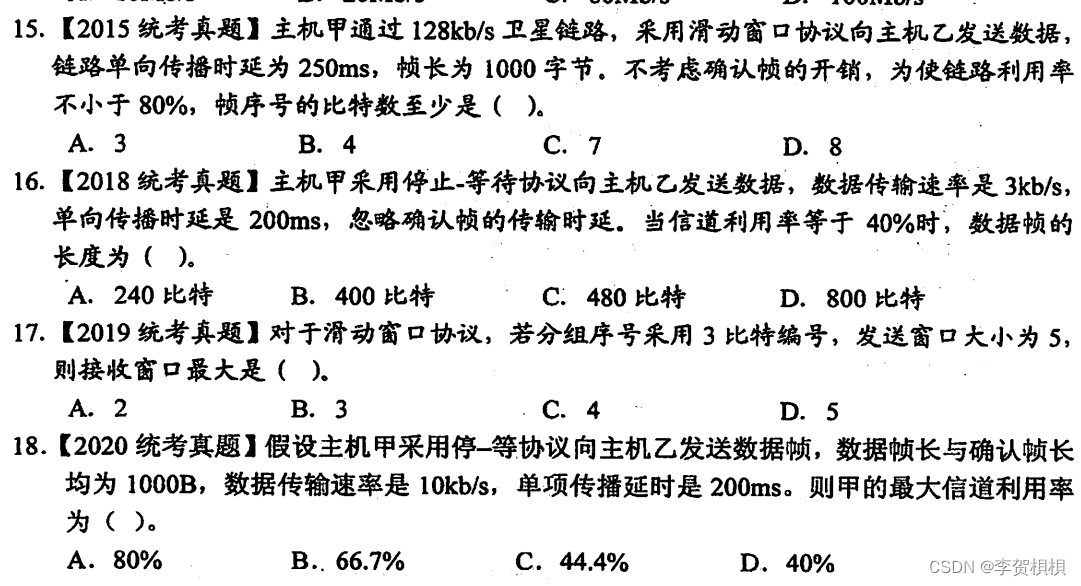

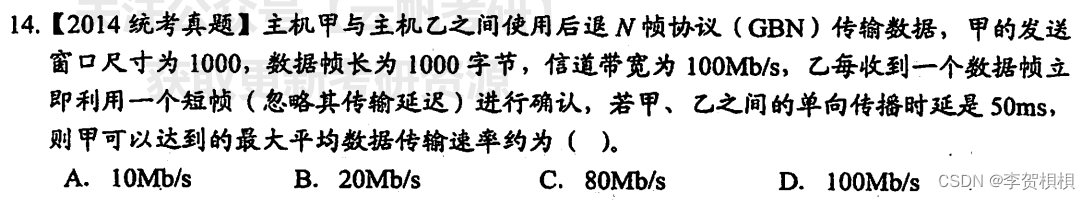

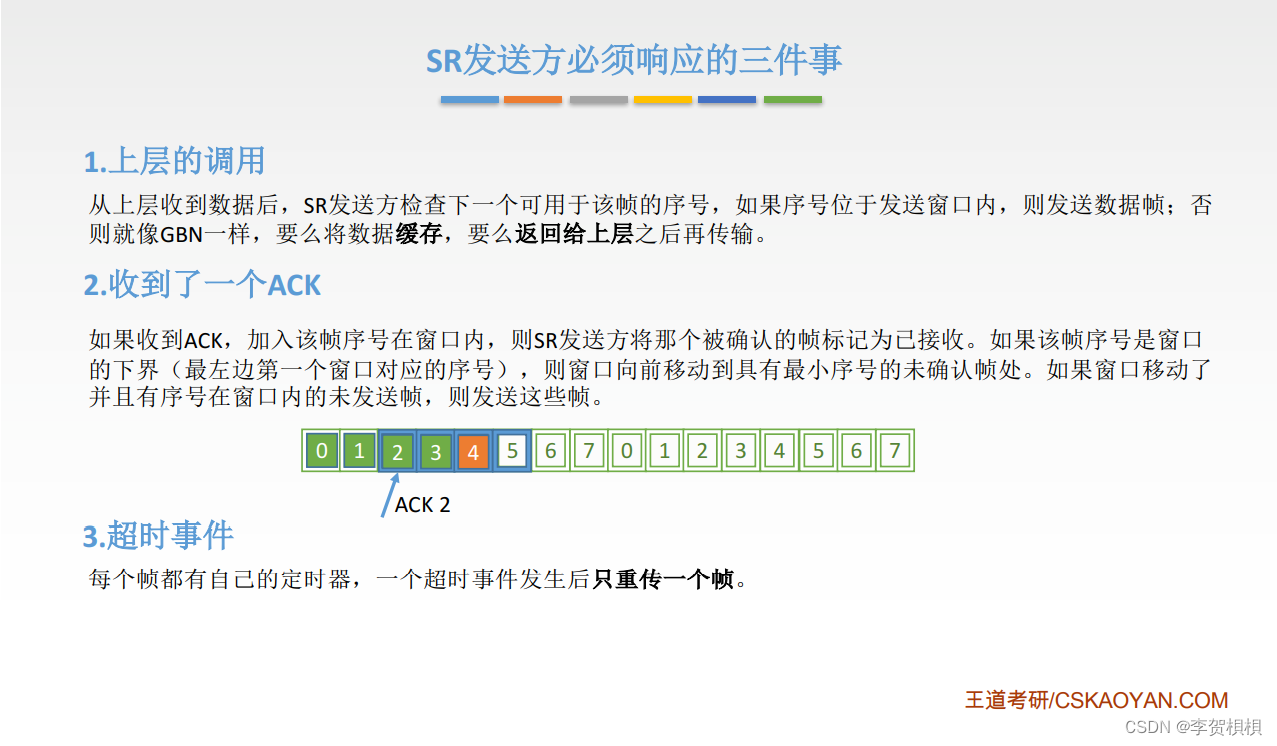

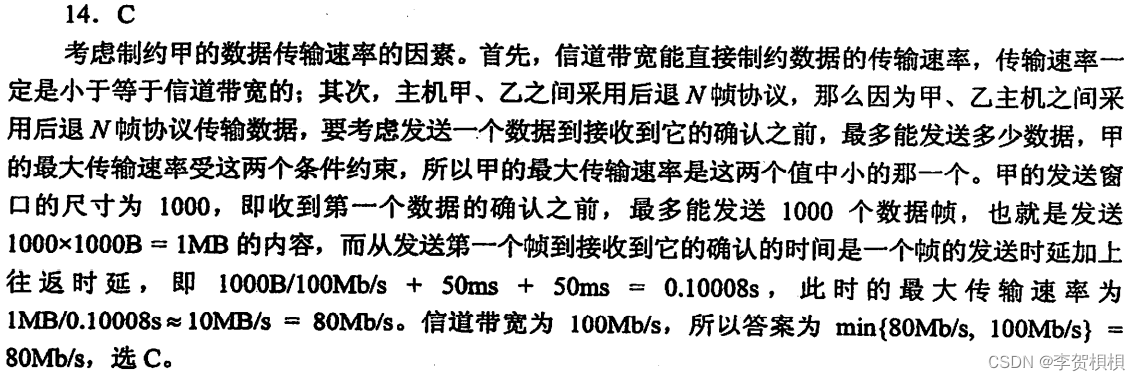

窗口大小问题
