IIC:DDM_SFP光模块参数读取

光模块数字诊断监控数据读取逻辑报告

I2C从设备地址0xA2访问的256字节的数据包括一些常量，也包含一些只读的变量，甚至还有一些可写的变量。

数字诊断内存映射专用数据字段描述如下：



图 1期间地址分布说明



图 2检测信号地址

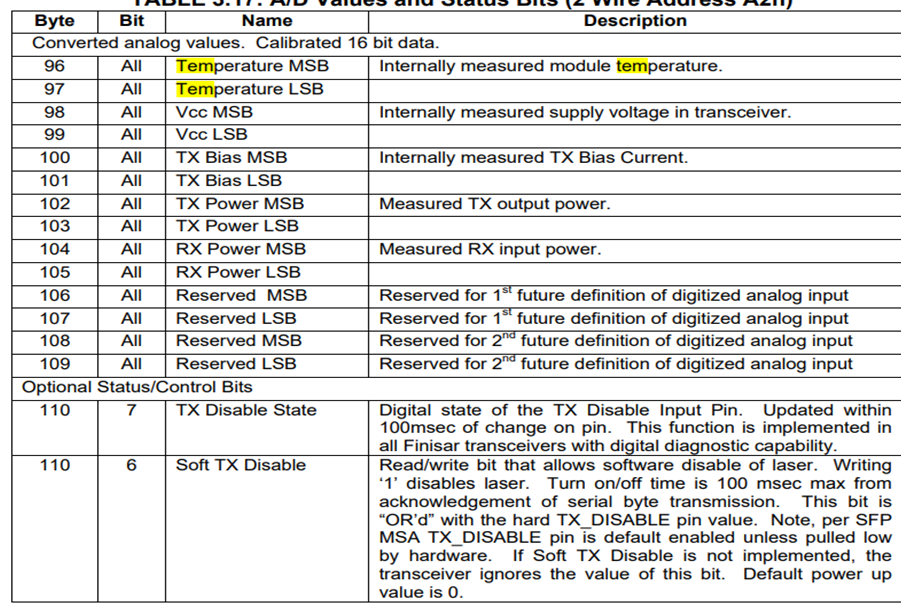

Finisar公司的DDM数据位于器件地址A2H，具体信号数据见文档AN_2030_DDMI_for_SFP_Rev_E2。

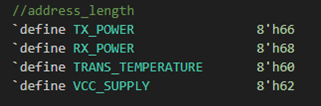

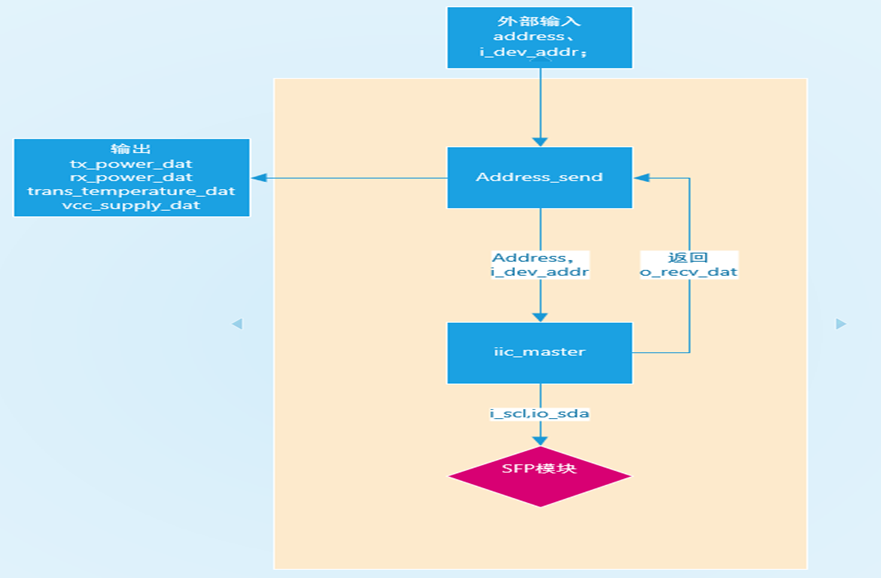

图 4  sfp_ddm模块说明

模块address_send信号说明

信号名称	位宽	要求
address	8	外部输入DDM监控地址
addr_vld	1	地址有效信号
ddm_data_vld	1	DDM数据输出有效信号
o_word_addr	8	IIC反馈的正在读数据的地址
i_word_addr	8	输出IIC字节地址
o_send_done	1	单字节读成功标志
o_recv_dat	8	读数据
Tx_POWER	16	功率定义为完整的 16 位值（0 - 65535）， 0-65535μW（毫瓦）
Rx_POWER	16	功率定义为完整的 16 位值（0 - 65535）， 0-65535μW（毫瓦）
Trans_TEMPERATURE	16	温度定义为D0到D14的15位整数，增量为 1/256 摄氏度。MSB有效位（D7）代表符号，正温度为 0，负温度为 1。数据监测范围为-40摄氏度到125摄氏度。
Vcc_SUPPLY	16	电压定义为完整的16位整数，电压范围为0-6.55v
address_reg	8	表示当前读取数据地址
send_en	1	DMM数据发送使能

表格 1







顶层模块sfp_ddm信号说明

信号名称	位宽	要求
sys_clk	1	系统时钟、25M
sys_rst	1	系统复位，低有效
i_scl	1	IIC时钟信号20khz
io_sda	1	IIC数据信号线
sfp1_tdis	1	光模块txdisable信号
sfp0_tdis	1	光模块txdisable信号

表格 2

 监控数据示例





内部校准

1         温度

内部测量的收发器温度。以 16 位有符号二进制值表示，增量为补码值，增量为 1/256 摄氏度，总范围为 -128°C 至 +128°C。温度测量范围为 -40°C 至 +125°C，典型精度为 ± 3°C。

有效位（D7）代表符号，正温度为 0，负温度为 1。



2         电压

内部测量的收发器电源电压。表示为 16 位无符号整数，电压定义为完整的 16 位值（0 - 65535），LSB 等于100 μ伏，总范围为 0 至 +6.55伏。精度为 ±3%。

3         输出功率

测量 TX 输出功率。表示为 16 位无符号整数， 功率定义为完整的 16 位值（0 - 65535），LSB 等于 0.1 μW，总范围为 0 至 6.5535 mW（~ -40 至 +8.2dBm）。精度为 ±3dB。换算公式： P(dBm)=10* \log_{10}(mW)。

4         接收功率

测量的 RX 接收平均光功率，单位 mW。表示为 16 位无符号整数，功率定义为完整的 16 位值（0 - 65535），LSB等于 0.1 μW，因此总范围为 0 至 6.5535 mW（~ -40 至 +8.2dBm）。绝对精度取决于确切的光波长。对于指定波长，精度为 ±3dB。

换算公式： P(dBm)=10* \log_{10}(mW)。







在线调试：

F-stone光模块，型号：FTCS-851X-02DI

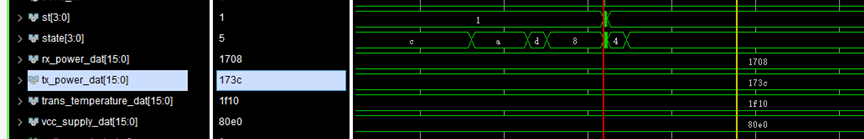

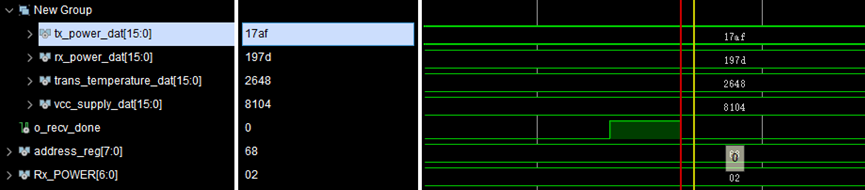

测试结果如图，接收功率大于发射功率，温度数据正常，电压数据正常。首先检查代码排除逻辑问题，更换光模块后测试正常。判断为光模块传感器故障。





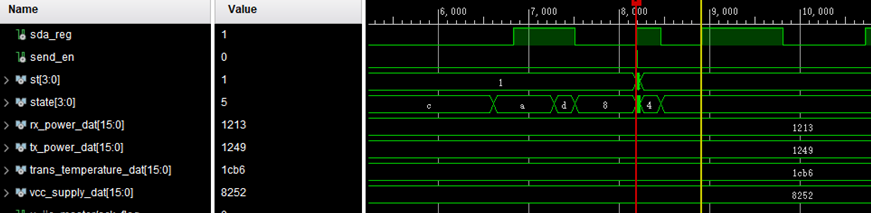

Finisar 型号：FTLF8528P2BCV_QL

       各项数据测试均正常；
