实验三 多个段的汇编源程序编写与调试

目录

实验内容

实验任务1

　　使用任意文本编辑器，录入汇编源程序task1.asm。

assume cs:code, ds:data
data segment
db 'Nuist'
db 5 dup(2)
data ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, 0b800H
mov es, ax
mov cx, 5
mov si, 0
mov di, 0f00h
s: mov al, [si]
and al, 0dfh     //and命令，是逻辑与，将al与0dfh，即为1101 1111进行按位与操作。
mov es:[di], al
mov al, [5+si]
mov es:[di+1], al
inc si
add di, 2
loop s
mov ah, 4ch
int 21h
code ends
end start

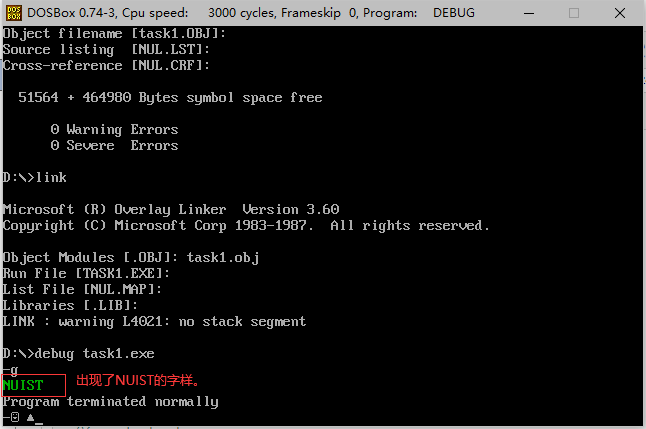

　　使用-g命令执行程序，得到下图

 出现了绿色的NUIST字样。

将line4中的五个字节，重新汇编，连接。

db 5 dup(2)
--> 改成:
db 2,3,4,5,6

运行过后得到如下图：

 可以发现，绿色的NUIST变成了彩色，可以得到猜测，dup（2）控制的是字体的颜色。





实验任务2

　　已知数据段data 中定义字节数据如下：

data segments
db 23, 50, 66, 71, 35
data ends

编写程序，在屏幕上以十进制整数形式打印输出这5个两位数。

设计代码：

assume cs:code,ds:data
data segment
    db 23,50,66,71,35
data ends
code segment
start:
    mov ax,data
    mov ds,ax
    mov di,0
    mov cx,5

s1:    mov ah,0
    mov al,ds:[di]
    mov bl,10
    div bl                  //拆分字符串
    mov ds:[10+di],al
    mov ds:[11+di],ah

    mov ah,2
    mov dl,ds:[10+di]
    add dl,30h
    int 21h              //输出字符

    mov ah,2
    mov dl,ds:[11+di]
    add dl,30h
    int 21h               //输出字符

    mov ah,2
    mov dl," "
    int 21h               //输出空格

    inc di
    loop s1

    mov ax,4c00h
    int 21h
code ends
end start

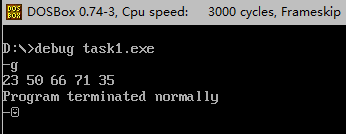

经过汇编，连接得到exe文件，执行可以得到：

 可以看到，首先使用div指令拆分字符串，随后利用地址以及int 21h命令将其输出。

实验任务3

教材「实验5 编写、调试具有多个段的程序」(1)

程序源码task3.asm：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

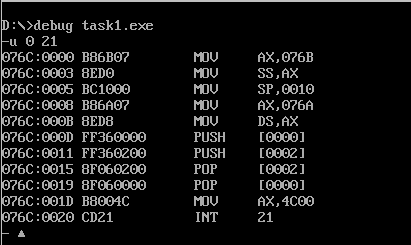

经过汇编、连接得到task3.exe可执行文件，反汇编

得到代码：

 1.查看dw中的元素：

 使用 -g 1d命令执行程序，到打印之前，得到寄存器内容如下：

 2.可发现，CS = 076CH，SS = 076BH， DS = 076AH

 3.设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1。





实验任务4

实验源码task4.asm：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

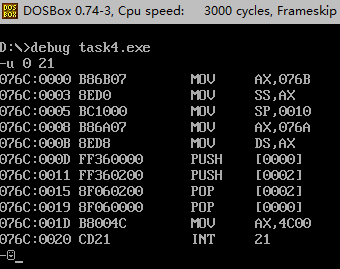

经过汇编、连接后得到task4.exe可执行文件，进行反汇编

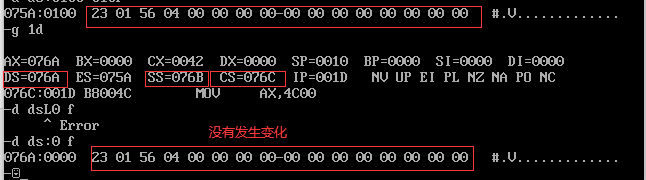

 查看data中的数据：

 发现其中数据为：1023H，0456H， 0000H， 0000H， 0000H， 0000H， 0000H， 0000H。

 使用 -g 1d执行程序，得到 CS=076CH，SS=076BH，DS=076AH

查看DS中的数据发现没有改变。

 因此：

1.CPU执行程序，程序返回前，data段中的数据：0123h, 0456h, 0, 0, 0, 0, 0, 0

2.CPU执行程序，程序返回前，cs=076ch，ss=076bh，ds=076ah

3.设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1。

4.对如下定义的段：

name segment
···
name ends

如果段中的数据占 N 个字节，不是16字节的整数倍，则会补整，则程序加载后，

该段实际占用的空间为：ceil(N+15)/16)*16，ceil()表示向上取整

实验任务5

教材「实验5 编写、调试具有多个段的程序」(3)

程序源码见task5.asm。

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

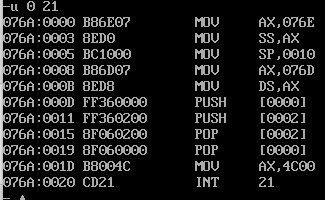

 反汇编得到代码如下：

 运行到076A：000D之前：

 查看数据段中的数据：

 可以发现数据如下：0123H, 0456H, 0000H, 0000H, 0000H, 0000H, 0000H, 0000H.

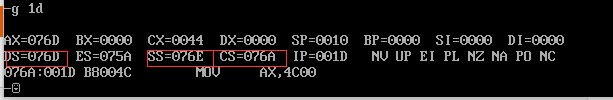

执行命令，得到CS=076AH，SS=076EH，DS=076DH　

在查看数据段中的内容，发现并没有变化：

由上可知，

1.CPU执行程序，程序返回前，data段中的数据：0123h, 0456h, 0, 0, 0, 0, 0, 0

2.CPU执行程序，程序返回前，cs=076ah，ss=076Eh，ds=076dh

3.设程序加载后，code段的段地址为X，则data段的段地址为X+3，stack段的段地址为X-4。

实验任务6

 只有教材中实验5的3 的程序能够正常运行。因为如果将 end start 改为 end，那么不指明入口，会默认从 076A:0 开始执行，

前两个的076A：0开始的地址存放的都是数据而不是指令，因此会报错

第三个是先存储的指令随后存储的数据，因而可以运行。

实验任务7

程序源码见task7.asm：

assume cs:code
a segment
  db 1,2,3,4,5,6,7,8
a ends

b segment
  db 1,2,3,4,5,6,7,8
b ends

c segment
  db 8 dup(0)
c ends

code segment
start:
        mov ax,a
        mov ds,ax
        mov si,0
        mov cx,9
s:      mov ax,0
        mov al,[si]
        add al,[si+16]
        mov [si+32],al
        inc si
        loop s
        mov ah,4ch
        int 21h

code ends
end start

经过汇编，连接得到task7.exe可执行文件。

因为a,b,c段的长度都是16，所以就直接通过加偏移量16 32来进行访问

使用-g 19执行，查看a,b,c的数据，看到最后一行的数据是由前面两行相加得到的，满足要求。

实验任务8

源码见task8.asm：

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 dup(0)
b ends

code segment
start:
        mov ax,b
        mov ss,ax
        mov sp,10h
        mov ax,a
        mov ds,ax
        mov si,0
        mov cx,9
s:      push ds:[si]
        add si,2
        loop s
        mov ah,4ch
        int 21h
code ends
end start

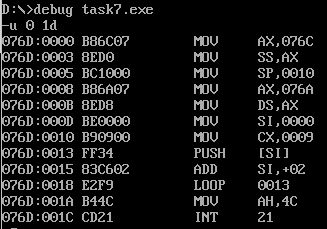

反汇编后



 可以发现，代码在001AH处调用int 21，使用

-g 001A命令执行程序。



从上图中查看的结果看出结果满足实验要求，实现了逆序存储。
