实验2 汇编源程序编写与汇编、调试

一、实验结论

实验一

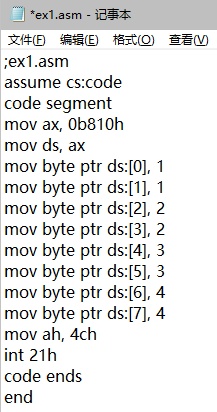

　　1.首先创建ex1.asm文件如下：

　　　

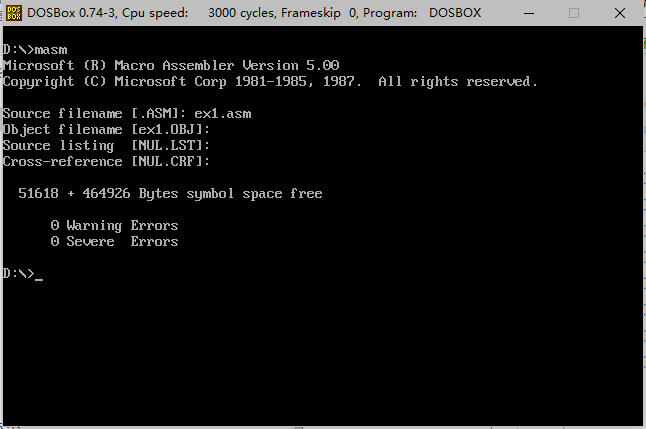

 　　2.使用masm工具对ex1.asm进行汇编：

　　

 　　并没有发现错误。

　　

 　　此时可以发现，同文件夹下多出了一个EX1.OBJ文件

　　*.OBJ文件表示目标文件。

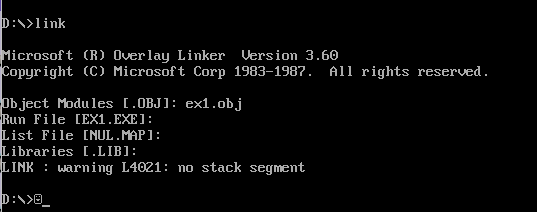

　　3.对.OBJ文件进行连接操作，以得到执行文件

　　

 　　此时得到了一跳错误消息：

LINK  :  warning L4021 :  no stack segment

　　查阅资料发现这个错误代表程序中没有安排堆栈段。该警告可忽略。

　　此时发现，同文件下得到了Ex1.exe文件

 　　4.运行EX1.EXE

 　　发现得到了预期结果

　　5.使用debug工具对其进行调试

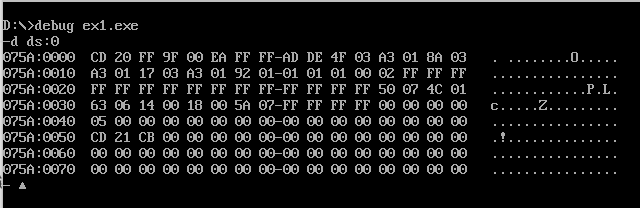

　　首先查看程序段前缀PSP的256个字节中的内容：

　　使用-d命令



 　　查看寄存器中的值

　　





 　　可以发现 CX= 0031H，则指令长度为31，CS:IP为076A：0000，表示第一条指令地址

　　可以得到反汇编指令为

-u 076A:0000 30

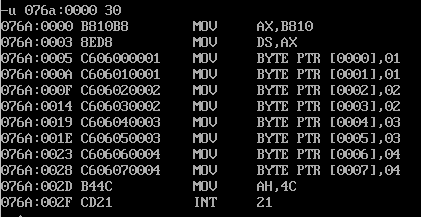

　　可以反汇编得到指令如下：

　　

 　　经过查阅资料发现，int 21 是调用了21号系统中断，



　　使用g命令执行到line16退出执行之前：

　　g命令后面可以跟地址和断点，即格式为 g [=address] [breakpoints]，运行到内存指定位置的代码后暂停，如果不加参数默认是从当前IP运行到程序结束。

　　可以得到命令为：

-g 0028

　　

实验二

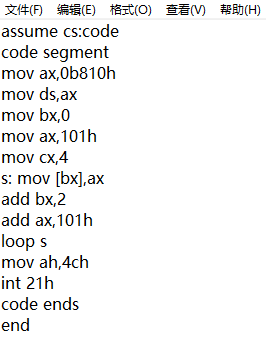

ex2.asm代码如下:

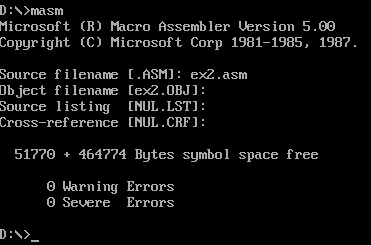

 　　masm进行汇编：

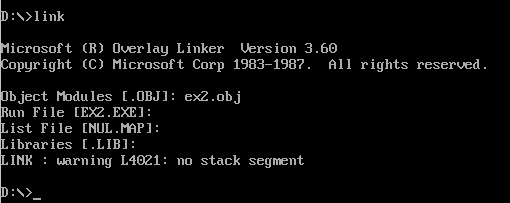

 　　link工具进行连接：



　　任然是这个warning，可以忽略

　　运行ex2.exe:

　　

 　　使用-r命令查看寄存器中的值。



 可以发现（CX）=1c，指令长度为1c，（CS:IP）=076A：0000H

得到反汇编命令：

-u 076A:0000 1b

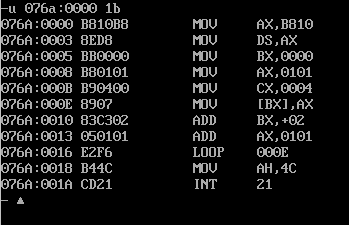

反汇编结果：

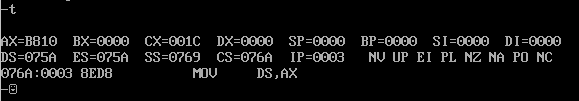

首先使用t，执行了 mov ax,b810

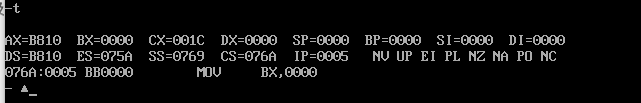

 使用t命令，执行 mov ds,ax

 使用p命令，类似T命令，不过遇到子程序调用的时候直接执行完子程序代码，不会进入子程序逐条执行，可以理解为step over。另外，在遇到循环指令时，会直接执行到CX=0。

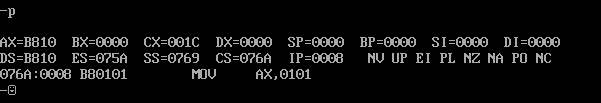

-p

 此时执行到了mov ax,101

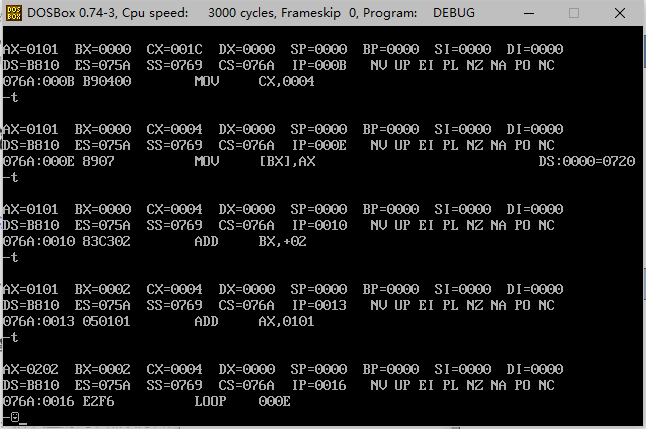

快进到loop s

 此时使用p命令，可以发现出现图案

 在使用g命令

将4改为8

结论：

ex1与ex2的效果相同，都是改变屏幕上固定位置显示的内容，在形式上

ex2采用了loop循环与[bx]的方式

ex1采用了直接改变的形式。

ex2代码简洁，ex1代码直接。

实验三

1.代码：

assume cs:code
code segment
mov ax, 0b800h
mov ds, ax
mov bx, 07b8h
mov ax, 0237h
mov cx, 16h
x:  mov [bx], ax
add bx, 2h
loop x
mov ah, 4ch
int 21h
code ends
end
经过汇编和连接得到ex3.exe文件，

2.经过汇编和连接得到ex3.exe文件，步骤与上雷同，不再赘述。

可以得到运行结果：

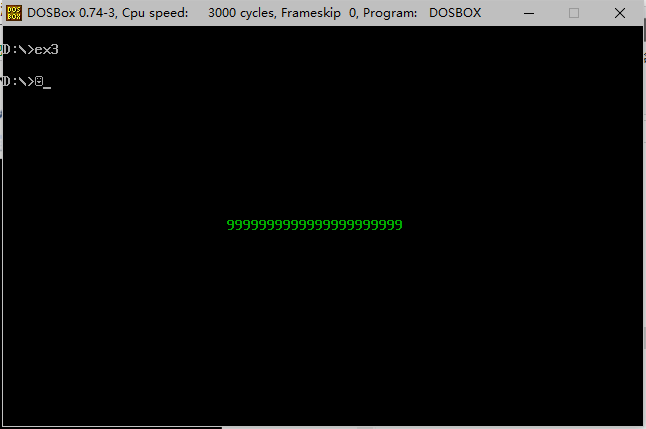

3.将填充的字数据，从0237H改为0239H，汇编连接运行后得到结果如图所示：





 4.将填充的字数据，从0237H改为0437H，汇编连接运行后得到结果如图所示：







可以联想：高位字节存放的是显示内容的颜色，低位字节存放的是显示的内容。

实验四

任务：编写完整汇编源程序，实现向内存0:200~0:23F依次传送数据0~63(3FH)。

1）综合使用 [bx] 和 loop，编写汇编源程序实现，源程序如下：

assume cs:code
code segment
mov ax, 0
mov ds, ax
mov bx, 200h
mov ax, 0
mov cx, 40h
s:  mov [bx] ,al
inc ax
inc bx
loop s
mov ax, 4c00h
int 21h
code ends
end

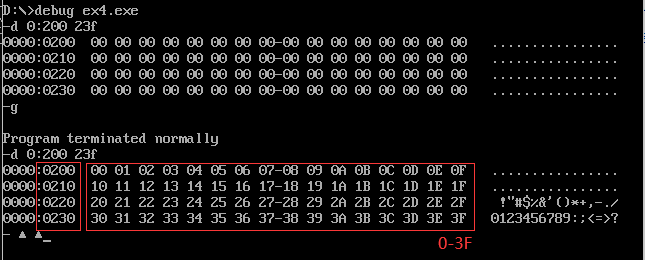

经过汇编连接过后得到exe文件，运行如下：





 可以发现此时0:200 到0:23F 中的内容都为0。

使用g命令运行程序，可以发现0:200-0:23F内存中的内容被替换为了0-3F

实验五

填空以后的代码：

assume cs:code
code segment
mov ax, cs（填空）
mov ds, ax
mov ax, 0020h
mov es, ax
mov bx, 0
mov cx, 1CH（填空）
s:  mov al,[bx]
mov es:[bx], al
inc bx
loop s
mov ax, 4c00h
int 21h
code ends
end

很明显该复制的数据应该来自代码本身所对应的机器码。

所以此时 ds寄存器的值应该等于 cs寄存器的值，这样才可以从指定区域复制代码。

cx中的值代表的是循环次数，

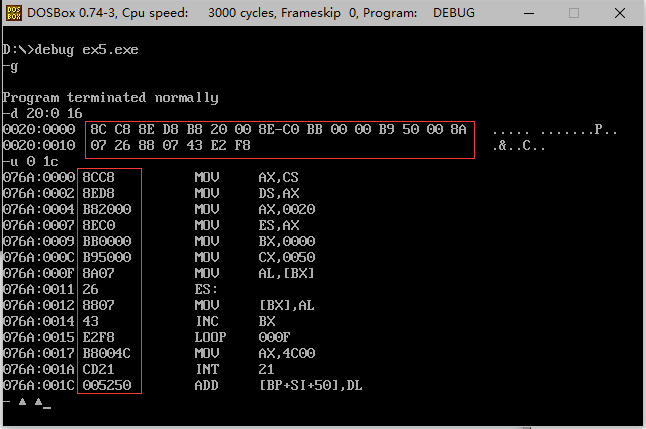

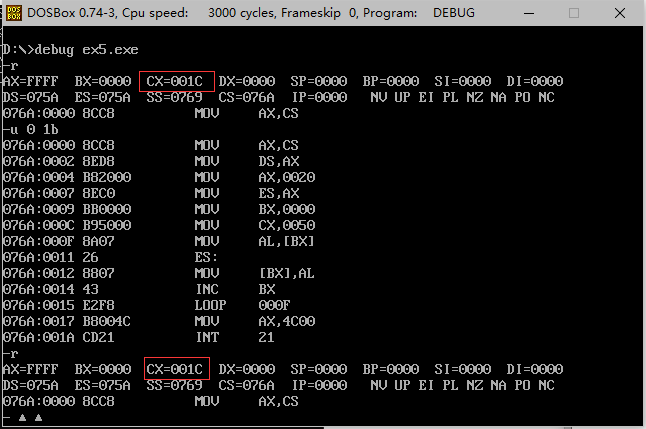

随意填入一个数据，汇编连接运行后得到下列截图：



 故猜测cs=1cH，运行得到结果：



 可以发现指令已经被复制到了相应位置。

二、实验总结

cx寄存器中一般用来存放整个程序的长度  单位是字节。

在loop指令的循环中  通过指定cx寄存器的值来确定循环的次数  每次循环结束后cx的值会自动减1。

文本编辑器编写程序时程序中的十六进制数需要带上h，否则再执行过程中会被当成十进制数。但是在debug内部写入时不用，因为debug默认数据是16进制的。

在进行复制时，要注意循环次数和开始位置。
