PMAlign编辑控件:训练参数选项卡

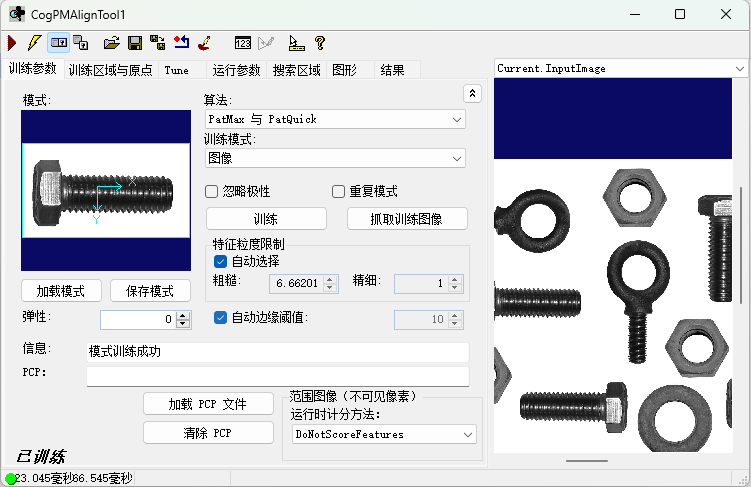

　　使用“训练参数”选项卡设置训练参数并训练搜索模式。单击高级功能按钮

参数介绍：　　

　　模式：显示从图像或形状模型集合创建的训练好的图案。这由Train Area指定，该区域在TrainImage中用蓝色边框突出显示。您可以使用“火车区域和原点”选项卡或通过在Current.TrainImage中调整其显示大小来设置火车区域。该选项卡底部的消息文本指示是否对PMAlign工具进行了培训。

　　加载模式：打开VisionPro持久性文件，该文件具有VPP扩展名，其中包含训练有素的模式。

　　保存模式：将当前训练好的模式保存到VisionPro持久性文件中，该文件具有VPP扩展名。

　　算法：选择用于训练的搜索算法：

• PatMax：需要更多时间执行，但更准确，并返回其他分数信息
• PatQuick：比PatMax更快，但准确性更低
• PatMax和PatQuick
• PatFlex：找到经历了各种非线性变形的图案
• PatMax-高灵敏度：适用于对比度非常低或视频噪声很大或图像质量下降的图像
• 透视PatMax：找到发生透视变形的2D要素

　　火车模式(Current.TrainImage)：选择是根据训练图像的像素内容对PMAlign模式进行训练，还是根据您使用Model Maker创建和修改的形状模型进行训练。

　　忽略极性：如果启用，则图案极性将被忽略。如果禁用，则只会找到极性与训练模式匹配的模式。如果您使用的是由形状模型制成的经过训练的图案，并且任何一个模型的极性都未定义，则必须允许该工具忽略极性。

　　重复模式：当您要训练的图案包含重复的元素（例如网格或一组条形或平行线的图案）时，请使用此参数。仅当从“算法”下拉列表中选择“ PatMax”时，此参数才有效。

　　训练：根据TrainImage中的TrainRegion或当前形状模型集合指定的所需图案。如果工具已经具有训练好的图案，则该工具将取消训练然后再训练。模式成功训练后，控件底部的文本将显示为“已训练”。

　　抓取训练图像：将TrainImage属性设置为对InputImage的引用。除非Current.InputImage中有图像，否则不会启用此按钮。如果要通过形状模型和变换创建训练好的图案，则也不会启用该功能。

　　

　　深度复制火车图像(Deep Copy Train Image)：克隆InputImage并将对该深层副本的引用分配给TrainImage属性。如果在您的视觉应用程序运行时有任何治具工具更新TrainImage的坐标空间树，请执行深层复制以防止PMAlign工具受到训练。

　　特征粒度限制：如果未选择“自动选择”，则使用您提供的“粗粒度”和“细粒度”限制。

　　弹性：指定“弹性”属性，该属性是PMAlign工具允许的变化量（以像素为单位）。通常，如果期望运行时图像中的图案变化不一致，则应指定非零弹性值。

　　自动边缘阈值：如果要为边缘幅度的绝对最小值设置不同的阈值，请禁用自动值，低于该阈值将使边缘方向随机化。

　　信息：包含有关此模式信息的列车运行时间诊断消息。

　　PCP：与此模式关联的PCP（PatMax可自定义包）字符串。仅在已加载为特定应用程序配置PMAlign参数的PCP文件时显示。

　　加载PCP文件：

　　清除PCP：加载PCP文件。

　　运行时计分方法：指示模式，当输入图像的类型为CogImage16Range时，如何在运行时处理不可见的像素。
