解锁硬件设计与数据处理的核心技能：$fopen、$fscanf、$fread在FPGA与MATLAB中的强大应用

在现代硬件设计与仿真中，文件操作函数作为实现数据输入输出的重要工具，已经被广泛应用于FPGA与MATLAB的开发中。尤其是在FPGA设计中，如何通过仿真工具读取外部数据并进行处理，是验证硬件逻辑功能的重要步骤。而在MATLAB中，文件操作则是数据导入与导出的核心方法。

本文详细介绍在FPGA与MATLAB中常用的文件操作函数——$fopen, $fscanf, $fread的实际应用，帮助开发者更好地理解这三个函数的功能与使用场景，并展示它们在硬件设计与仿真过程中的重要作用。、

全文的章节分为以下四个部分组成：

1、$fopen $fscanf $fread的应用背景；
2、$fopen $fscanf $fread的开发环境；
3、$fopen $fscanf $fread 在FPGA中的应用；
4、$fopen $fscanf $fread 在Matlab中的应用；

应用背景

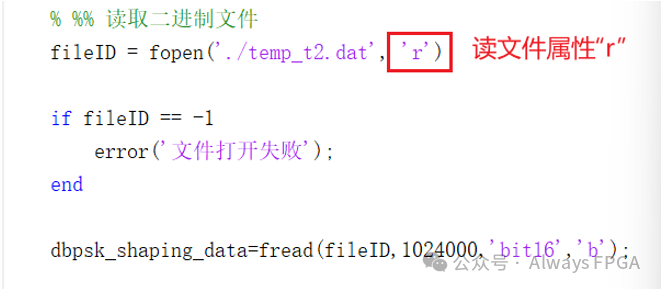

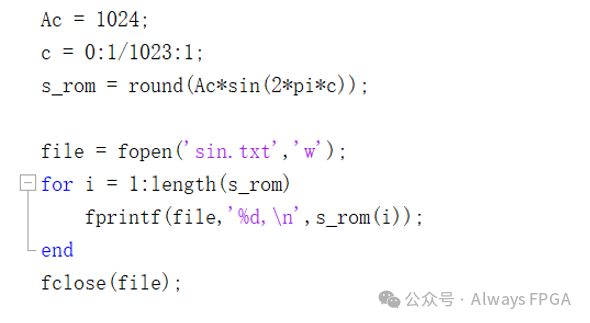

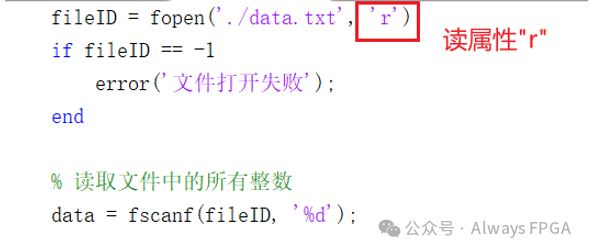

MATLAB提供了多种函数用于文件的读取、写入与管理，其中$fopen是用于打开文件的基础函数，$fscanf和$fread则分别用于按格式读取数据和按二进制读取数据。这些函数使得MATLAB能够处理不同类型的文件，如文本文件和二进制文件，为数据分析、信号处理等应用提供了极大的便利。
在FPGA设计中，$fopen、$fscanf、$fread常用于仿真环境下的数据读取和输出。FPGA的仿真主要依靠Testbench环境来实现，Testbench通过这些函数从外部文件加载测试数据或将仿真结果保存到文件中。虽然FPGA硬件本身并不直接执行文件I/O操作，但在仿真过程中，这些函数能够模拟实际硬件的行为，提供可靠的测试数据支持。

实验环境

开发软件： VIVADO 2019.2、Matlab R2016
仿真环境： Modelsim SE-64 10.7
代码文本编辑器： Microsoft VS Code

FPGA中的实际应用

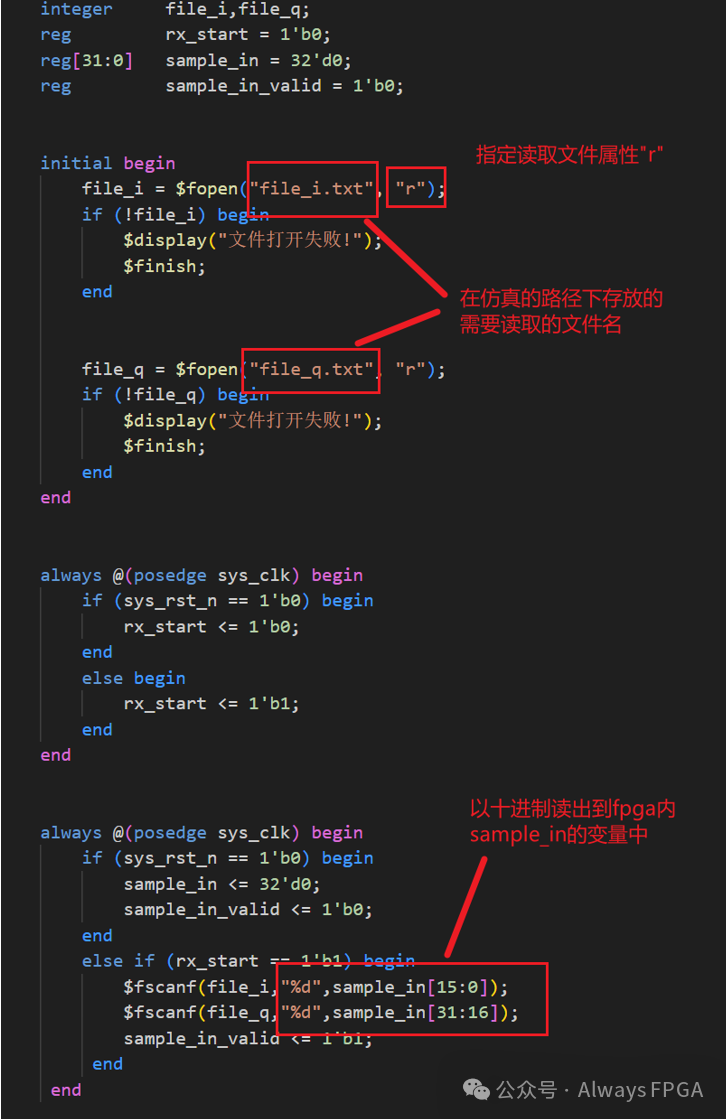

在FPGA设计中，$fopen, $fscanf, $fread函数通常在仿真阶段使用，特别是在Verilog或VHDL设计中。使用这些函数时，开发者需要配置仿真工具（如ModelSim或Vivado Simulator），并确保仿真脚本能够正确地访问测试文件。仿真环境需要在设计中包含Testbench模块，用于模拟
文件操作过程。

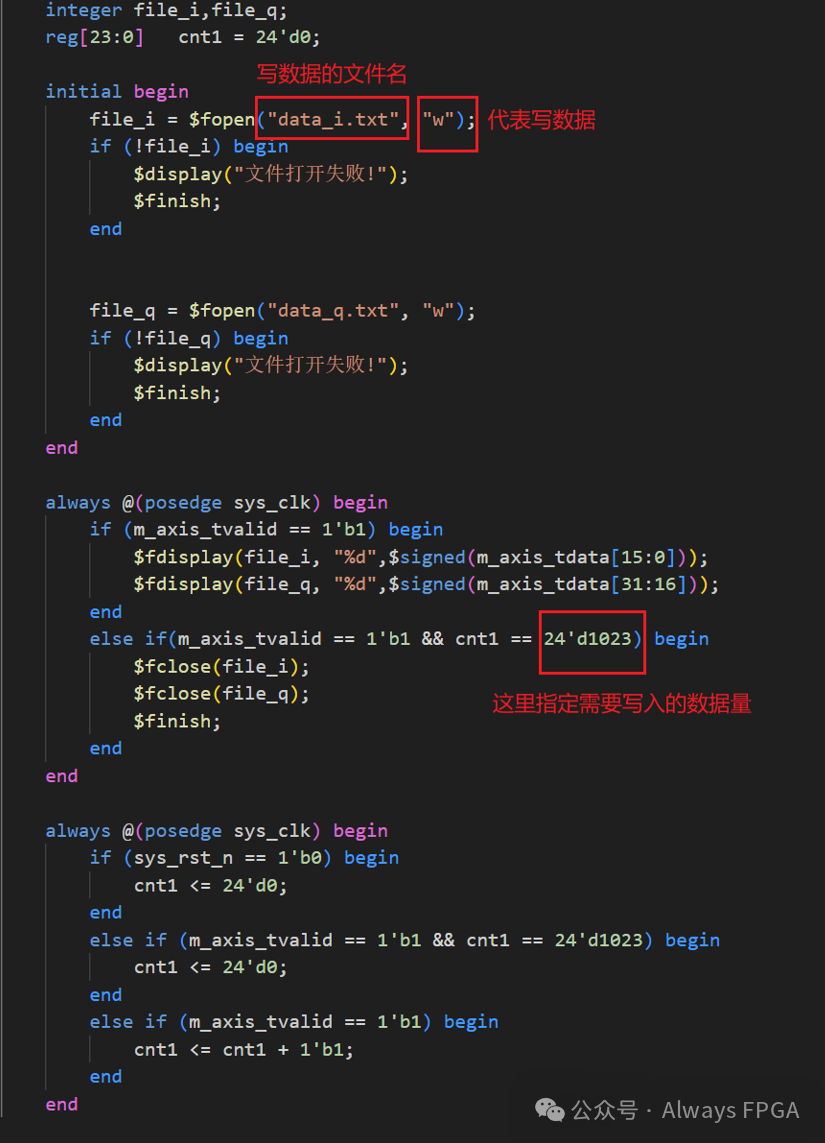

示例应用： 从FPGA中写入一个十进制数据文件导出成txt，利用$fopen与$fdisplay函数写入FPGA产生的激励数据源到txt文件中。
