关于APx500 软件测试音 频的参数设置及相应的步骤

关于APx500 软件测试音频的参数设置及相应的步骤

介绍

• 关于AP 软件通过不同的参数设置及A2DP 模式的更换来测试相对应的音频，如下是详细的测试步骤。

目的

• 本文档将介绍通过APx500_v4.5.2 软件来测试耳机设备的Signal to Noise Ratio(S/N), THD(%), Channel Separation, Frequency Response, Noise Level 等模块数据。

设备Bluetooth 配对及连接

1. 首先在电脑上安装AP 软件，然后找到以下图标，双击打开程序。


2. 打开AP 软件后，出现以下界面，然后在输入/输出下面的connector项选择Bluetooth 输出。


3. 选择Bluetooth 输出后，跳出以下界面，然后点击左上角的APx Profile set 选择第二项。


4. 然后点击Scan for devices 键搜索我们的耳机设备。（确保此时耳机蓝牙已开启）


5. 设备名称搜索出来后，选中并点击Pair 键进行配对。


6. 如下图点击Pair Device 确认配对该设备。


7. 配对成功后，再选中设备名称，然后选Connect 下面的A2DP 进来连接。


8. 配对和连接成功后，就可以关掉当面页面。如图：


输入/输出的参数设置

1. 配对和连接成功后，在左下角会看到设备的相关信息。然后接下来进行输入/输出的参数设置。点击Codec Settings 键，跳出右边的对话框后，默认是选择了SBC 模式。


2. 设置好输出项后，接下来设置输入参数。在Connector 项下面选Analog Balanced 选项。


3. 然后再点击Mic Cal 键，进行设置。


4. 点击Mic Cal 键后跳出以下对话框，这里不用动作任何参数，直接关掉右边的对话框就可以了。


5. 在References 界面然后找到W（watts）项，这里的参数设置为16ohm。


6. 接下来再回到输入界面，其Termination 这里要选600 ohm 参数，默认是200 kohm。


7. 设置好Termination 后，接下来Bandwidth 这里选22.4K 参数。


8. 接下来Weighting 设置选A-wt，默认是None。

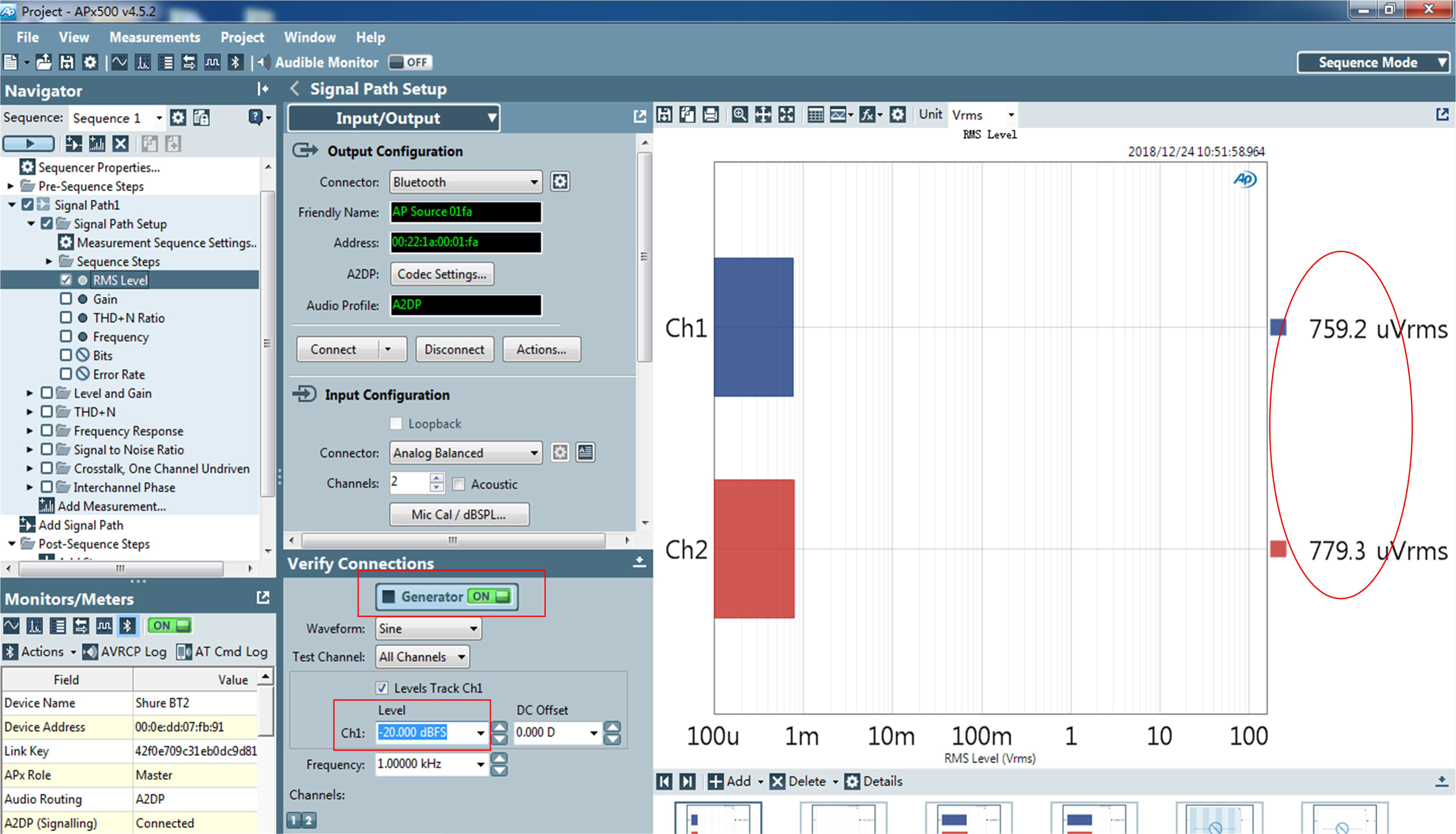

9. 输入/输出都设置OK 后,点击Generator 打开，然后下面ch1 设为0dB,这样右边显示框就会有具体的数据出来了。说明此时耳机有信号输出了。


10. 显示框默认输出结果是uV,可以通过上面的Unit 项来选择dB 单位或者其他单位输出结果数据。如图：


测试THD+N Ratio

1. 设置完输入/输出的相关参数后，接下来测试THD+N Ratio。 在左边选项框找到THD+N 项，把它下面的THD+N Ratio 勾选上。

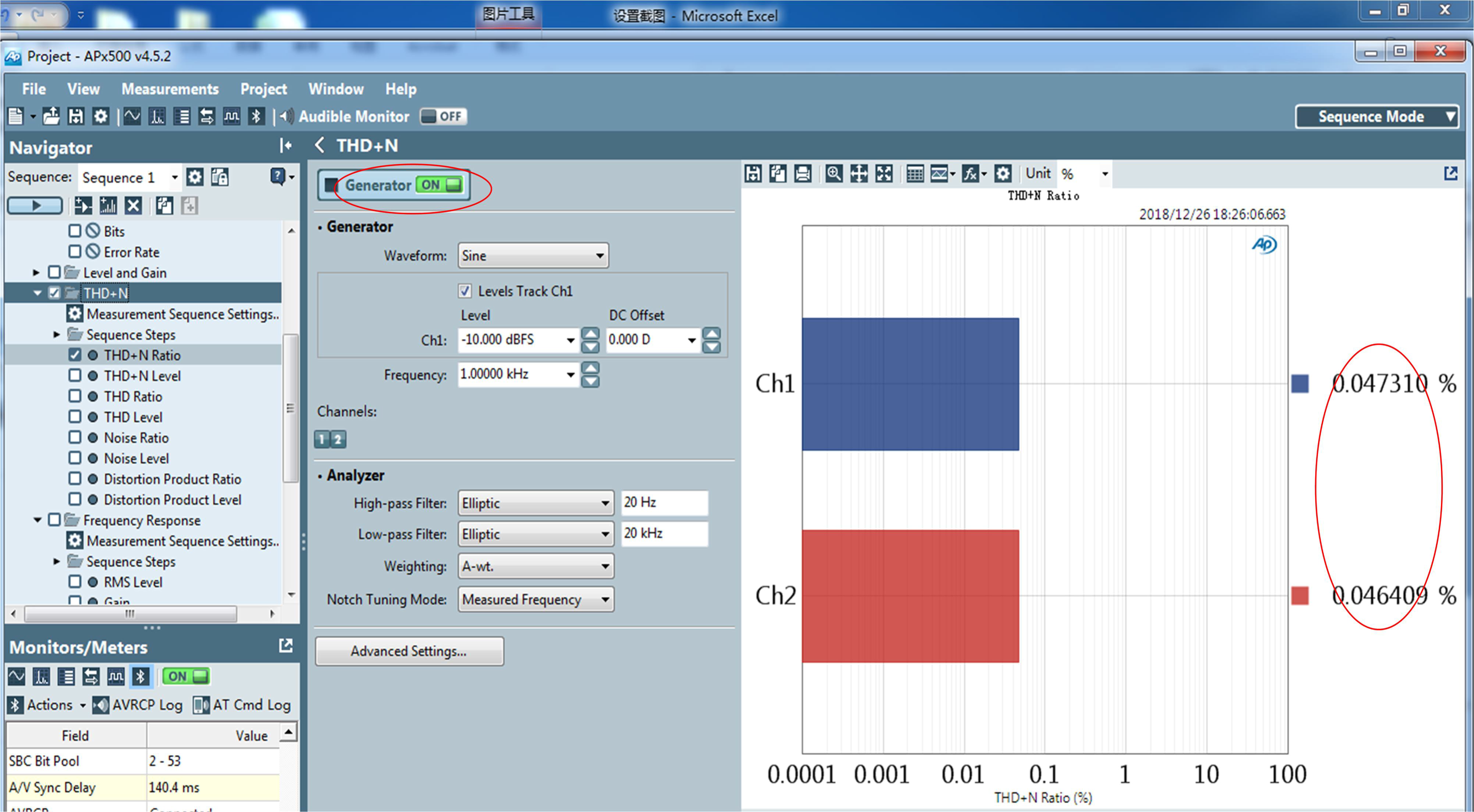

2. 然后右边把Generator 项打开，下面具体的设置为ch1:0dB,1kHz,Weighting：A-wt


3. 设置完成后，右边就会有信号条及数据出现了，接下来通过控制音量的大小，音量0-15 档从大到小开始测，每一档测试完后记录相关的数据并登记在测试报告中，这样THD+N Ratio 这项测试就算完成了。


测试Frequency Response

1. THD+N Ratio 测试完后，接下来测试Frequency Response 项，在左边选中并勾选它下面的RMS Level 项。

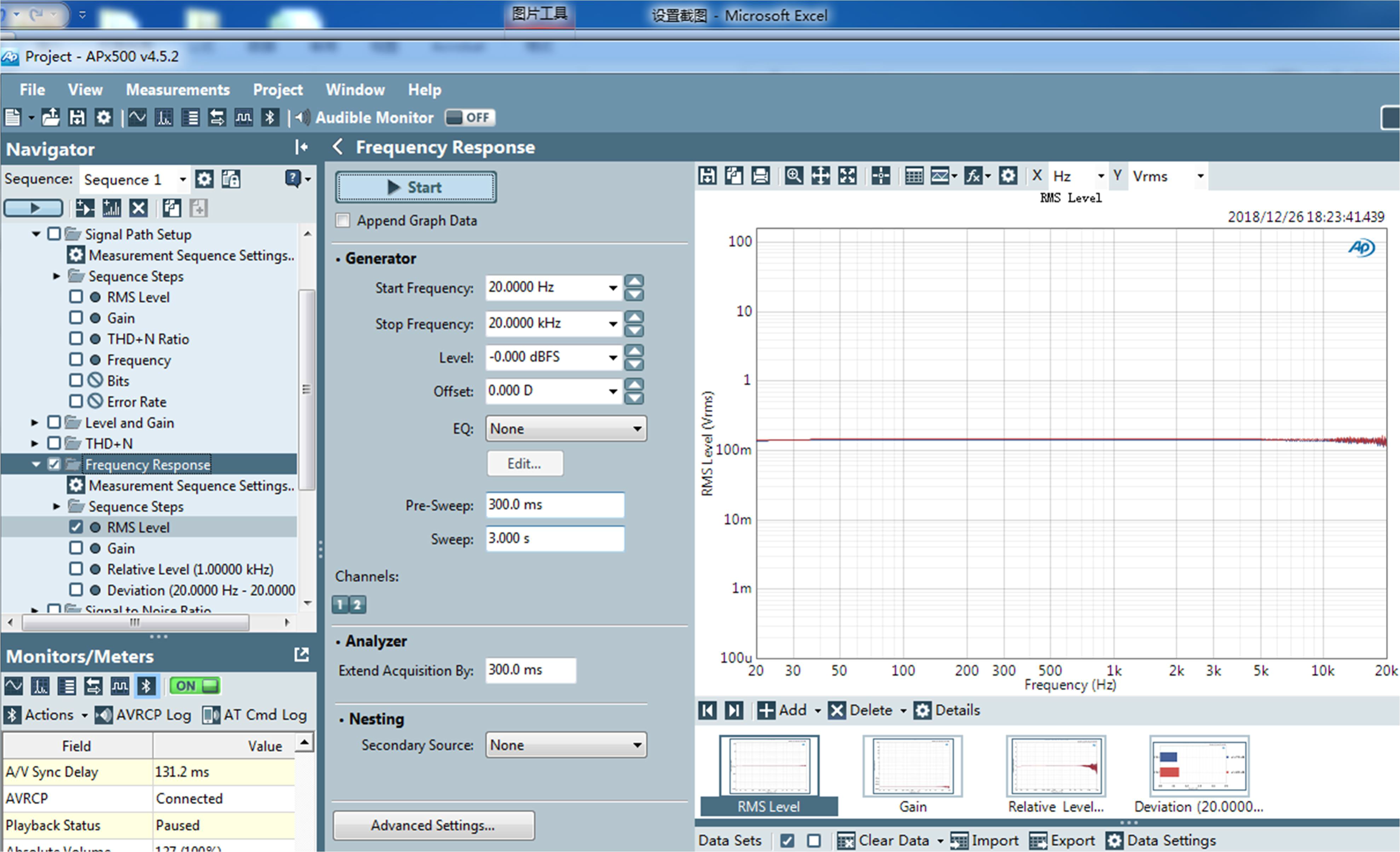

2. 勾选好左边项后，再设置右边的参数。Amplitude : 0dBfs, 20Hz to 20KHz,Pre-sweep : 300ms, Sweep : 3s, Extend Acquisition by : 300ms，如图：


3. 设置完参数后，按Start 键开始测试。此时一定要保证音量在最大档，即100%的音量测试，要不然出来的数据会不准确。


4. 结果如下图：


5. 在测试Frequency Response 项时，前面的输入设置那里的Weighting 不能选A-wt,要不然出来的响应图就会是下面这种效果。


测试Signal to Noise Ratio

1. 测试完Frequency Response，接下来测试Signal to Noise Ratio(信噪比)。如图在左边把相应选项勾选上。


2. 然后在右边设置具体的参数，音量为最大档100% Ch1:0dB,Frequency:1kHz,Weighting:A-wt


3. 设置完参数后，再按Start 键，右边就会有信号条和相关数据出来了。接下来通过控制音量的大小，音量0-15 档从大到小，每一档测试完后记录相关的数据并登记在测试报告中。信噪比这项测试就完成了。


测试Noise Level

1. 测试完信噪比，接下来测噪音这一项。因当前页面还没有这项数据，所以我们点击Add Measurements 把这项添加进来。如下图：


2. 添加完后在左边把Noise（RMS）选中，并把它下面的 Noise Level勾选上，如图：


3. 选中后在右边设置具体参数，Weighting:A-wt,其他项默认就可以了，然后点击Start,显示框就会有数据出来了。


4. 接下来通过控制音量的大小，左下角可以看到音量大小。音量0-15档从大到小开始测，每一档测试完后记录相关的数据并登记在测试报告中，然后噪音这项测试就完成了。


测试Channel Separation

1. 测完噪音，接下来测Channel Separation。此时页面里面没有这一项，我们需要点Add Measurements 把这项添加进来，如图：


2. 添加完成后，在左边勾选上相应的选项，然后右边具体参数设置为：Ch1:0dB,Frequency:1kHz。


3. 设置完后点击Start 键，显示界面就会出现左/右通道的分离度数据了。同时测试Channel Separation 时，音量档一定要确定是最大档，即100%音量的情况下测。


4. 在Signal to Noise Ratio(S/N), THD+N(%), Channel Separation, Frequency Response, Noise Level 这几项都测试完成后，此时再回到最前面的输入/输出项，点击A2DP Codec settings 键,然后选择下一个aptX 测试模式,确定后再重新连接耳机蓝牙，接下来就再重复上面10-39 的步骤，逐一测试以上5个模块并把结果记录在测试报告中，这样A2DP 模式下所有测试就完成了。


测试HFP 模式下的THD+N Ratio

1. 上面A2DP 模式的5 个模块数据测完后，接下来测试HFP 模式下的Signal to Noise Ratio(S/N), THD+N(%)这两个模块的数据。首先蓝牙配对成功后，连接时选择HFP 模式，同时选择Wideband Speech Enablad（宽带）连接如下图：


2. HFP 模式下的输入/输出参数跟A2DP 模式下的是一样的，设置OK 后，接下来测试THD+N Ratio。 左边选中相应选项，右边具体参数设置Ch1：-10dB,Frequency:1KHz,Weighting:A-wt,如图：


3. 接下来通过控制音量的大小，音量0-15 档从大到小开始，每一档测试完后记录相关的数据并登记在测试报告中。THD+N Ratio 这项测试就完成了。


测试HFP 模式下的Signal to Noise Ratio(S/N)

1. 测试完THD+N Ratio，接下来测试Signal to Noise Ratio(S/N)，在左边选中相应的选项后，右边具体参数设置为Ch1:-10dB,Frequency:1kHz,Weighting:A-wt，如图：


2. 接下来通过控制音量的大小，音量0-15 档从大到小开始测，每一档测试完后记录相关的数据并登记在测试报告中。这样Signal to Noise Ratio(S/N)这项测试就完成了。


3. 在Signal to Noise Ratio(S/N), THD+N(%),这2 项都测试完成后，此时再回到41 步骤，把Wideband Speech Enabled（宽带）前面的勾去掉，然后再重新配对蓝牙及连接HFP 模式，接下来就再重复上面42-45 的步骤，测试Narrowband(NB)模式下的以上2 个模块的 数据，并把结果记录在测试报告中，这样HFP 模式下所有测试就完成了。
