如何得到安卓设备的HCI LOG

介绍

HCI log 是用来分析蓝牙设备之间的交互行为是否符合预期，是否符合蓝牙规范。在日常的开
发中，通常使用HCI log 来做这样几件事：

分析 Bug：蓝牙打开后搜索不到设备，或者搜索到的设备没有名称只有蓝牙地址；Android 手机不能向苹果手机传输文件 ... ...
需求分析：手机需要适配一款蓝牙自拍杆来控制拍照，通过HCI log 可以观察竞品在实现这个功能时，使用的是什么Bluetooth Profile？只要知道了使用的Bluetooth Profile，我们就有了实现这个功能的思路。
蓝牙协议学习：通过HCI log 辅助学习蓝牙协议，就好像学习TCP/IP 时，通过wireshark 抓包来学习TCP 协议。

蓝牙核心系统架构

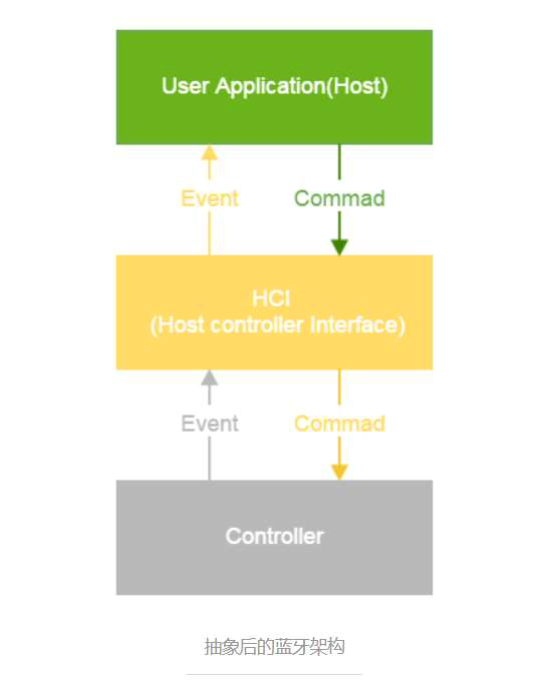

为了理解起来更简单，这边将蓝牙核心系统架构抽象为 3 层：

User Application(Host)：User Application 即应用层，也被称为Host，我们调用Bluetooth API 就属于应用层，例如，BluetoothAdapter 中提供的接口。
HCI (Host controller Interface)：上层在调用蓝牙API 时，不会直接操作蓝牙底层(Controller)相关接口，而是通过 HCI 下发对应操作的 Command 给 Controller，然后底层执行命令后返回执行结果，即 Controller 发送 Event 给 HCI，HCI 再通知给应用层，HCI 起到了一个中间层的作用。
Controller：Controller 是在最底层，可以理解为我们手机上的蓝牙芯片。

完整的蓝牙核心系统架构比较复杂，这里不再深入，感兴趣的可以参考蓝牙规范
Core_v4.2.pdf，里面有详细的定义和介绍。后面在分析HCI log 时，也会参考这个规范中定义的内容。

获取蓝牙HCI log 的方法(通过hci log 位置获取和通过debug report 获取)

注：一般地，先尝试第一种方法，如果获取不到hci log 位置才使用第二种方法, 以下用HUAWEI nova 2s 和google pixel2 为例作说明

首先对手机进行设置：

找到开发者选项，把手机(HUAWEI nova 2s 和 google pixel2)“开启蓝牙 HCI 信息收集”打开、“USB 调试”打开、“USB 调试授权”打开、“连接USB 时总是弹出提示”打开、“监控ADB 安装应用”打开、“仅充电模式下允许ADB 调试”打开。

下载和安装adb

通过 https://developer.android.com/studio/releases/platform-tools.html 或者从别人安装好的直接拷贝过来使用。

进入dos 环境, 路径切到adb 安装位置或者拷贝位置,如下图：

通过USB 连接手机与PC, 检查是否巳连接设置好

Command:  adb devices

通过指令查找hci log 的的位置

Command:  adb shell cat etc/bluetooth/bt_stack.conf

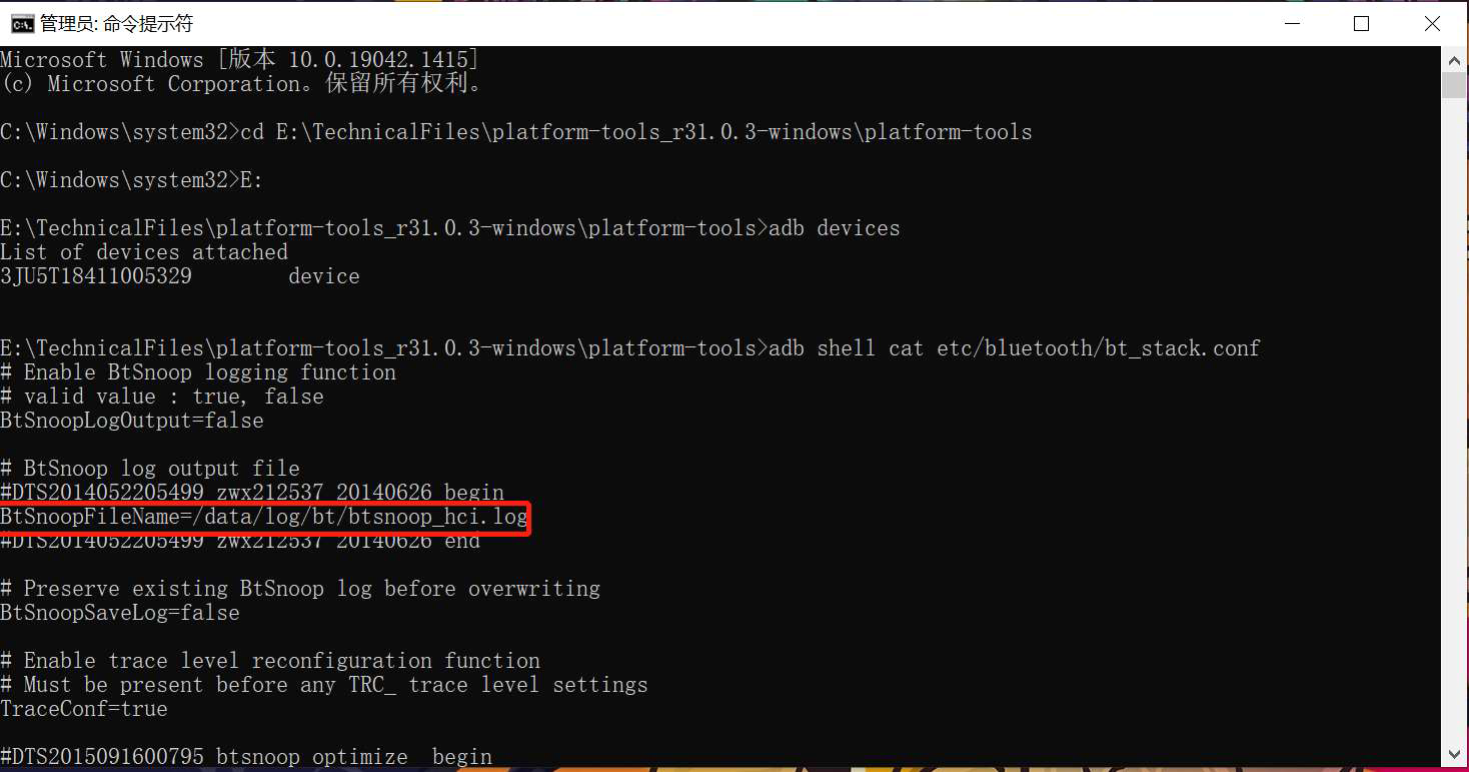

HUAWEI nova 2s

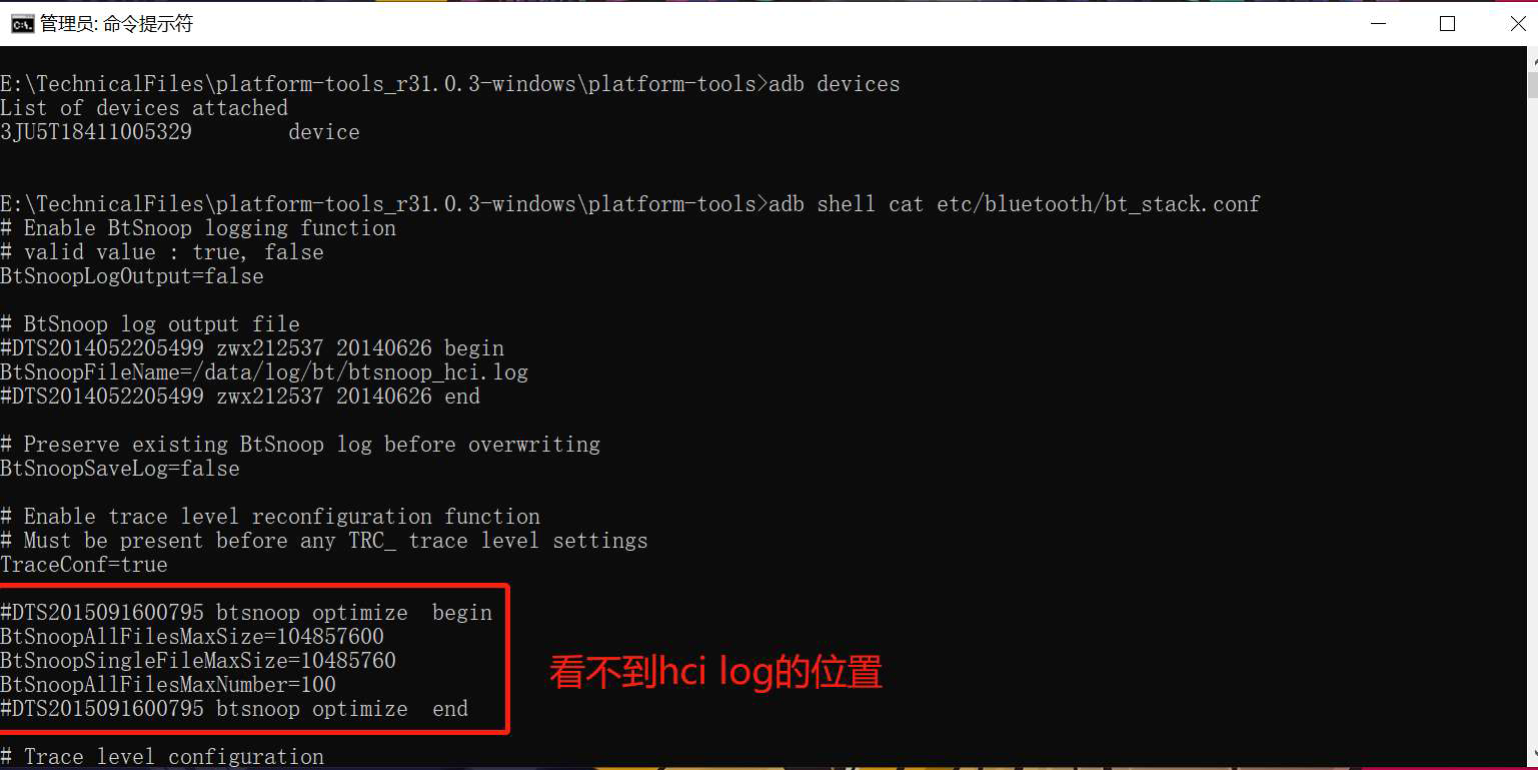

google pixel2

这两个手机通过command adb shell cat etc/bluetooth/bt_stack.conf command 返回的结果不一样
HUAWEI nova 2s 可以通过hci log 位置获取hci log
Google pixel2 不能通过hci log 位置去获取, 只能从debug report 的方式去获取

HUAWEI nova 2s hci log 的获取

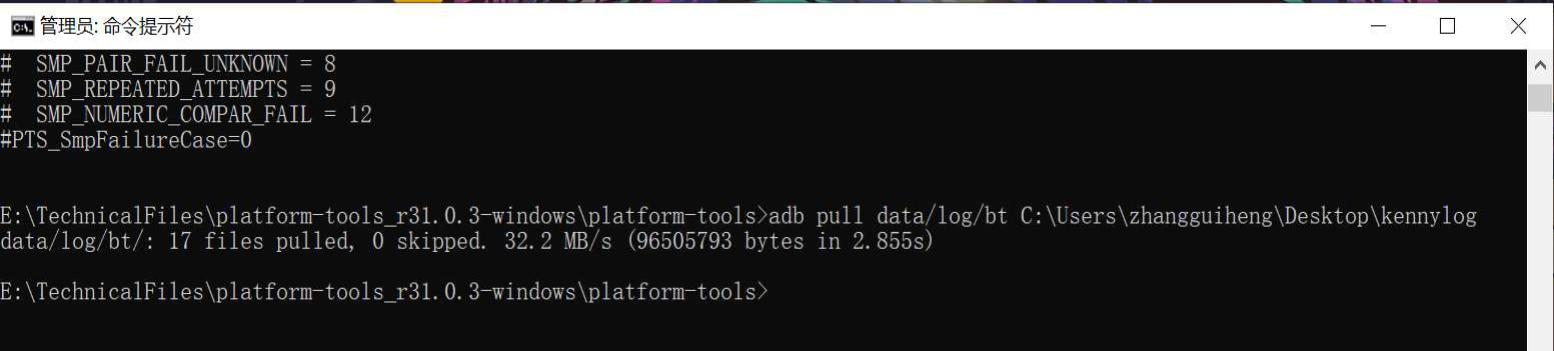

Command: adb pull data/log/bt C:\Users\zhangguiheng\Desktop\kennylog1
注：C:\Users\zhangguiheng\Desktop\kennylog1 为log 存放路径

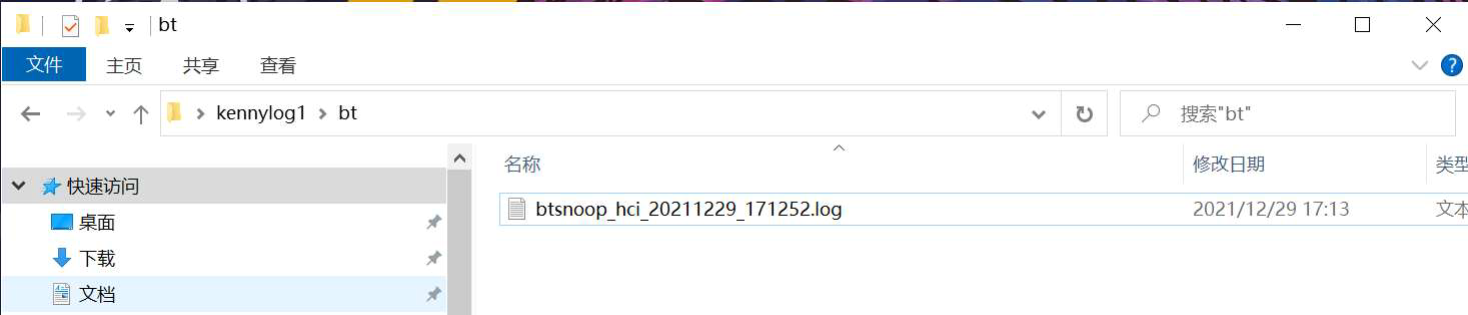

打开C:\Users\zhangguiheng\Desktop\kennylog1\bt 便可以看到btsnoop_hci_xx(日期).log
Google pixel2 hci log 的获取
Command: adb bugreport C:\Users\zhangguiheng\Desktop\kennylog
注： C:\Users\zhangguiheng\Desktop\kennylog3 为log 存在路径

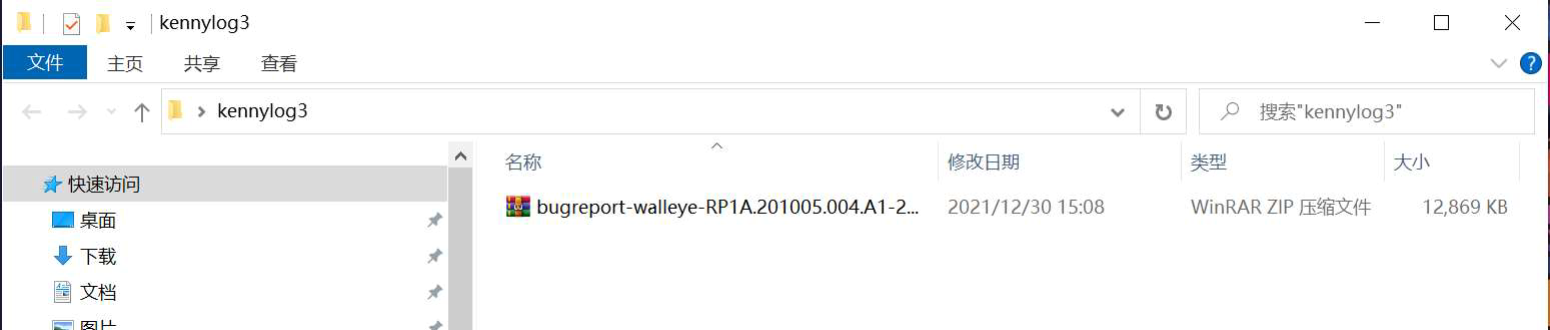

打开存放文件的路径C:\Users\zhangguiheng\Desktop\kennylog3 会看到多了一个压缩文件,如下图：

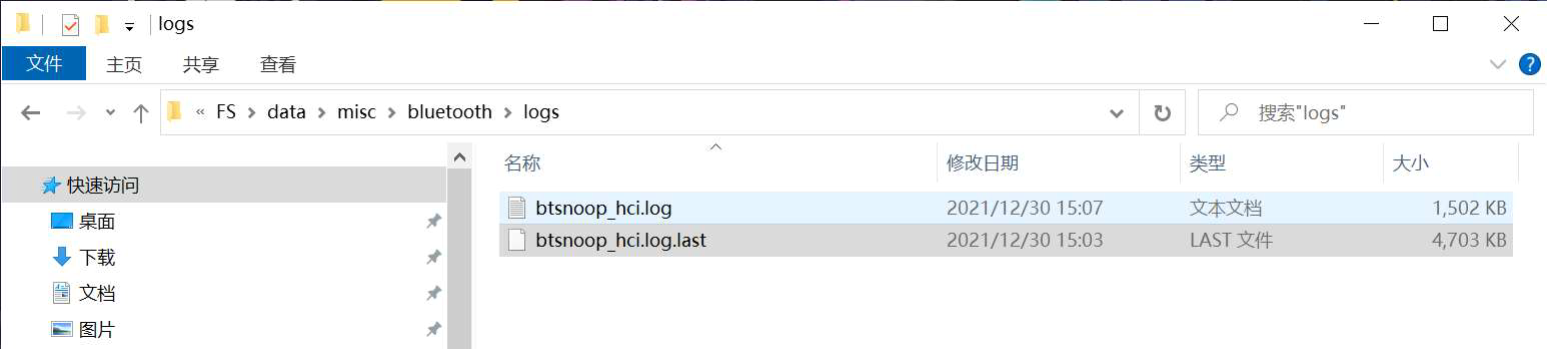

解压文件打开路径C:\Users\zhangguiheng\Desktop\kennylog3\bugreport-walleye-RP1A.201005.004.A1-2021-
12-30-15-06-23\FS\data\misc\bluetooth\logs 可以看到btsnoop_hci.log：
