UVM验证环境生成工具-Novel GUI Based UVM testbench Template Builder

介绍一个通过GUI方式自动生成UVM环境的工具，uvm_testbench_gen。
工具来源于DVCon US 2022的一篇论文：Novel GUI Based UVM Test Bench Template Builder。
工具源码开源在git：
https://github.com/hellovimo/uvm_testbench_gen
uvm_testbench_gen使用python的tkinter编写，其主要目的在于提升UVM环境搭建效率，缩减前期验证环境准备时间。基本上，所有的环境自动化工具，都是围绕这个主题，比如VCS自带带的uvmgen，Open Tian等，文末也会给出这几个工具的对比。
工具特性
支持搭建UVM模板代码;
支持搭建单个UVM component或者复杂的testbencch结构;
支持建立多个agent、monitor和scoreboard;
支持建立多env结构;
支持向已有环境集成agent、monitor和scoreboard;
支持产生环境的说明文档，易于阅读;
下面对一些主要功能进行介绍。
build单个component
初始化时选择"Single UVM Component"
给component命名，并选择组件的类型，支持sequecne、sequence item、sequencer、driver、monitor、agent、scoreboard、env、test和interface。
产生代码

interface生成

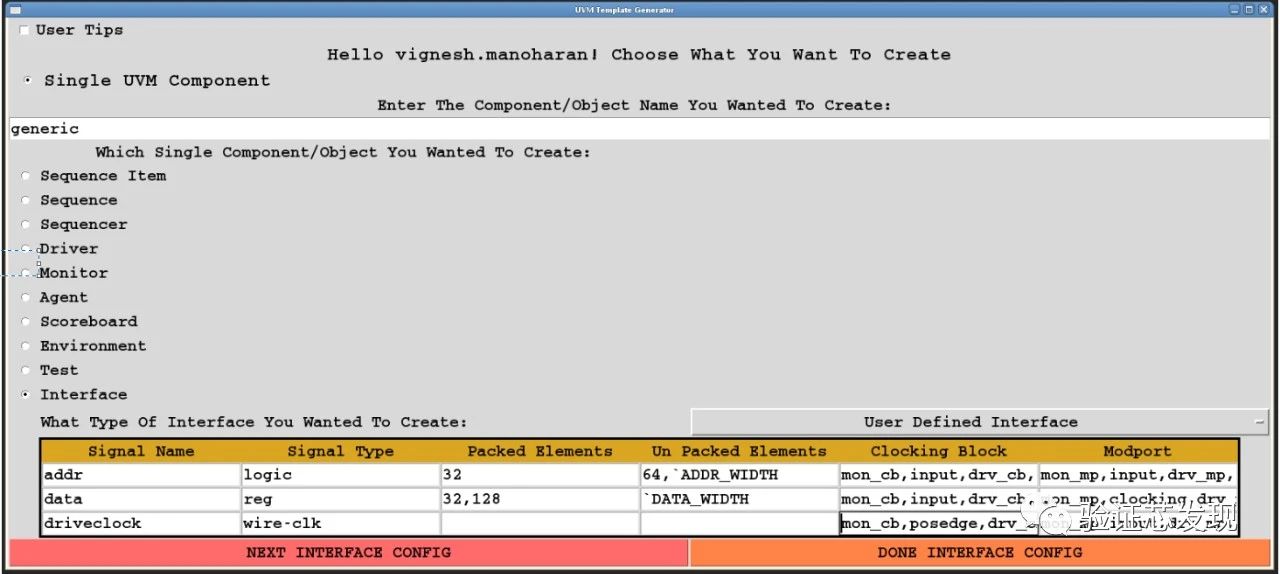

这里还支持搭建interface！三种模式：新建空的interface，user自定义interface，从文档中导入。

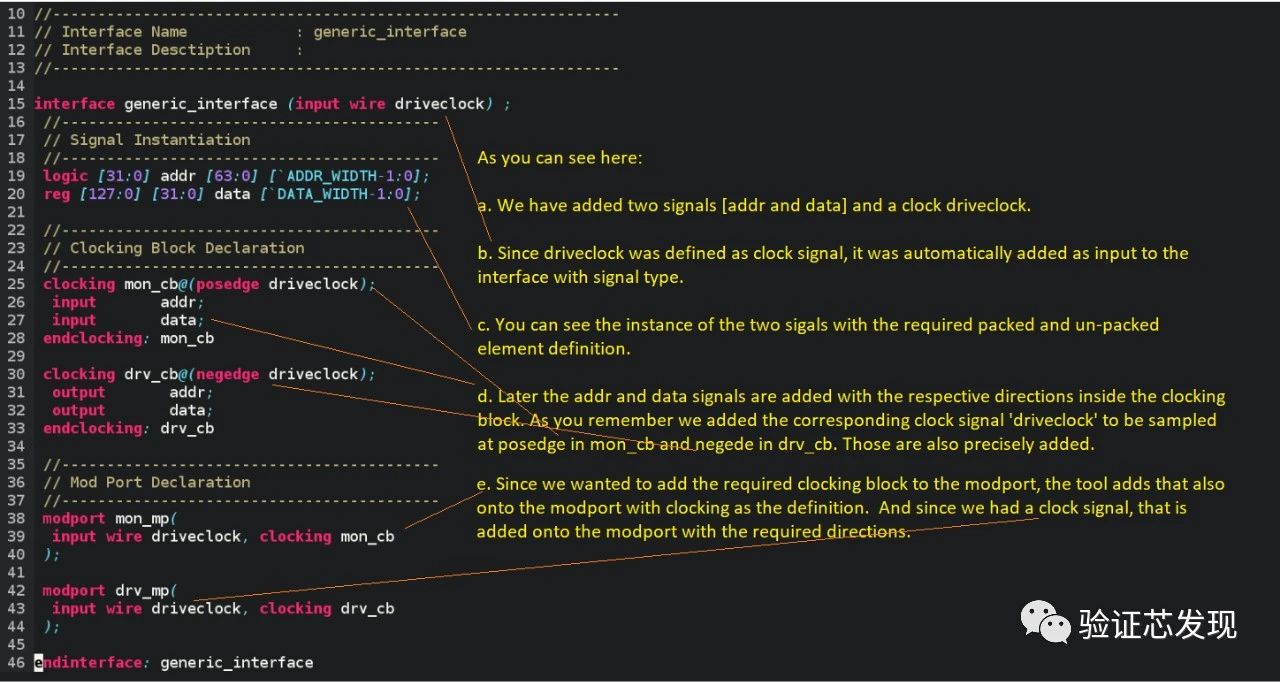

生成的interface代码如下：

agent生成

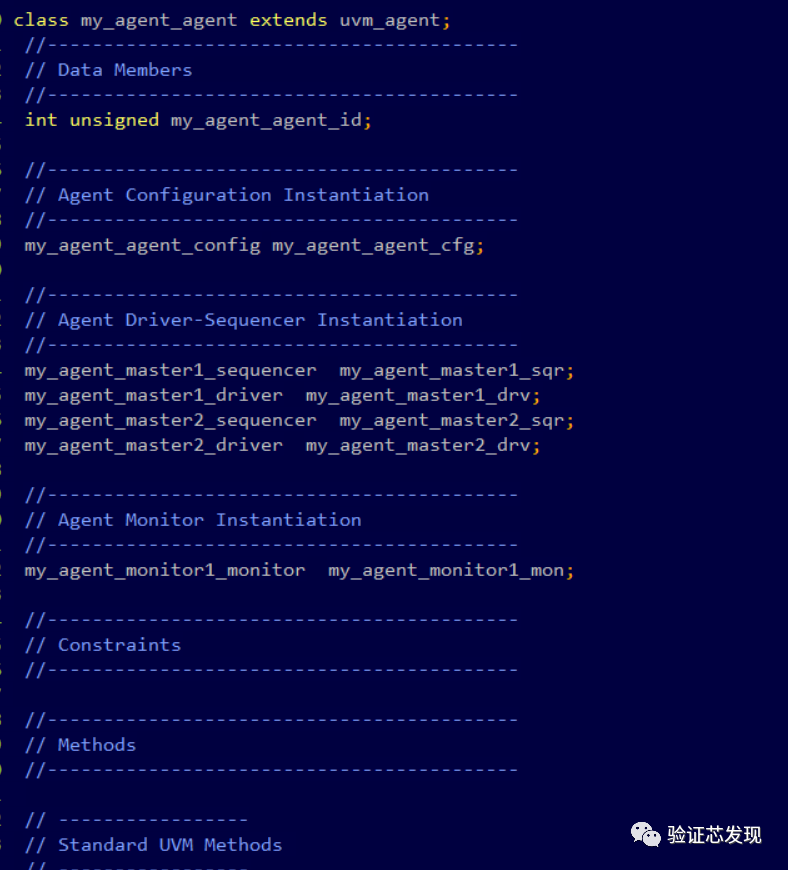

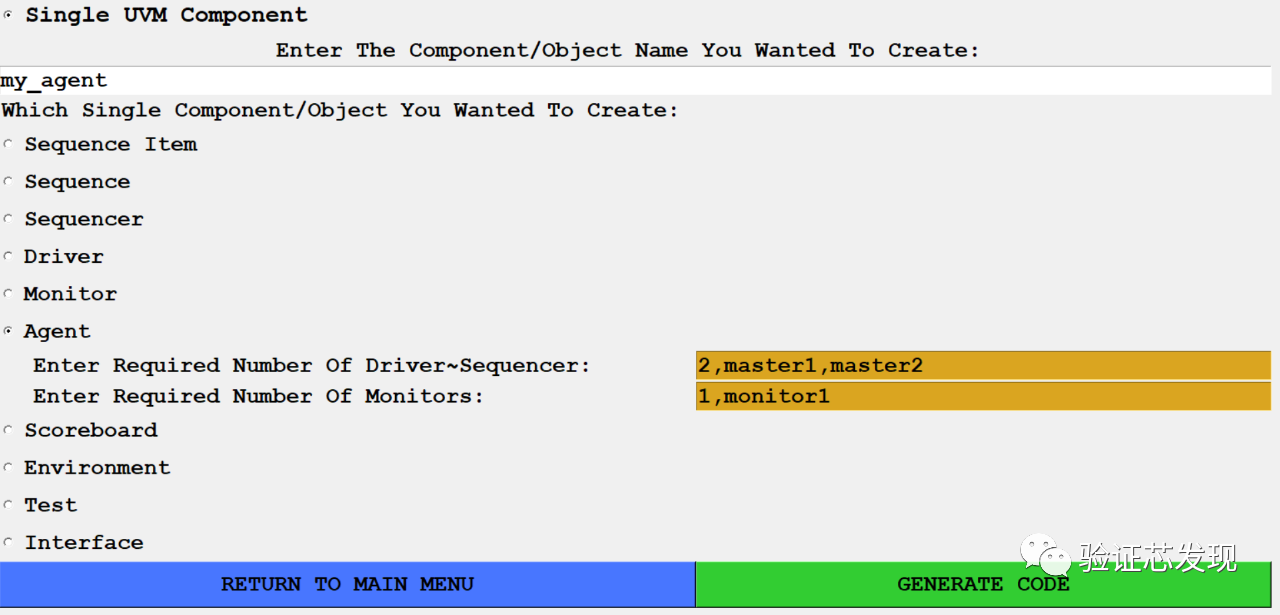

生成agent的操作和代码如下：


build environment
初始化时选择"Single & Multi Env VIP";
选择GUI方式产生，或者从文档中导入;
填写环境配置，并产生代码
上述操作说明可以参见：
https://github.com/hellovimo/uvm_testbench_gen/wiki/The-Novel-GUI-Based-UVM-Template-Generator
工具特性

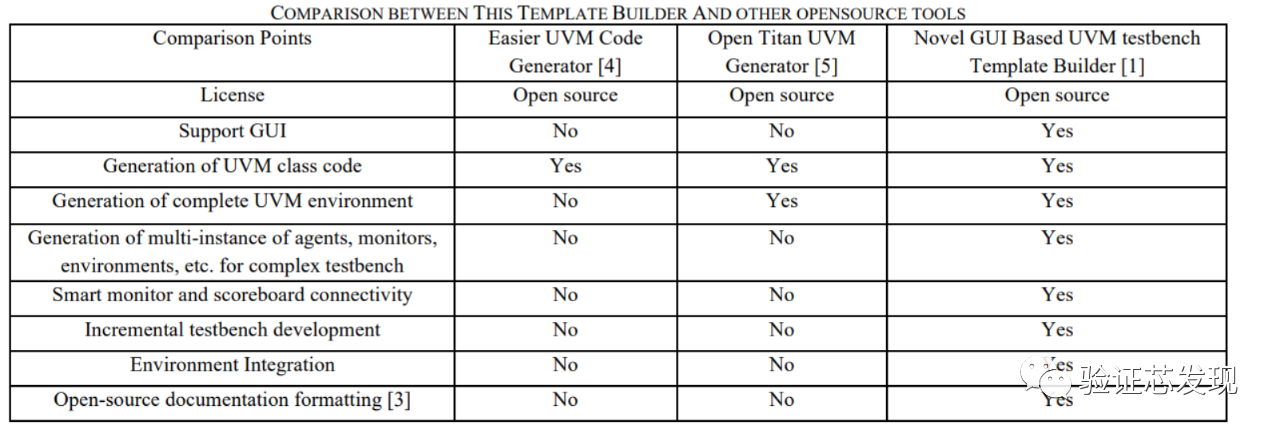

文中也给出几个工具的对比如下
