Verdi图形界面中快速使用技巧(二)

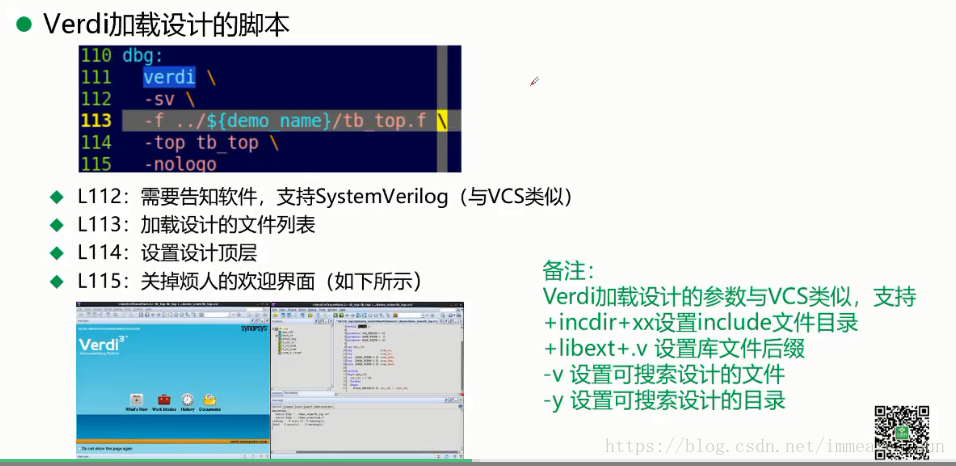

verdi 加载设计的脚本

debug:
    verdi \
    -sv \                            # 支持sv
    -f ../${demo_name}/tb_top.f \    # 加载设计文件列表
    -top tb_top \                    # 指定设计顶层
    -nologo                          # 关掉欢迎界面

PS：
Verdi加载设计的参数与VCS类似
支持+incdir+xx 设置include文件目录
+libext+.v 设置库文件后缀
-v 设置可搜索设计的文件
-y 设置可搜索设计的目录

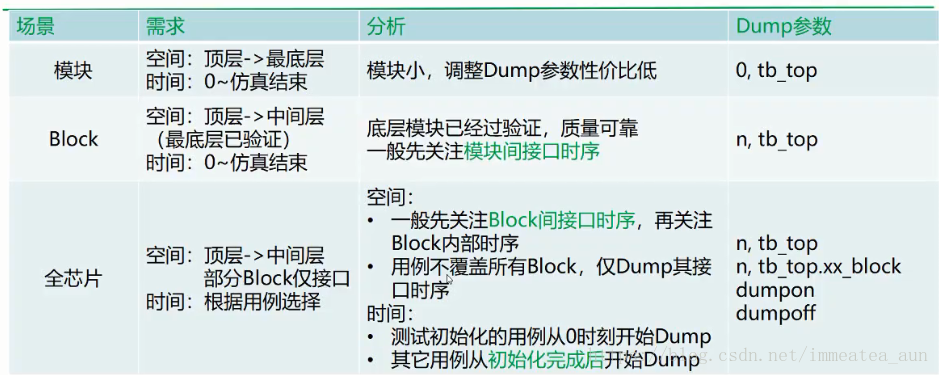

加载FSDB波形

dbg:
    verdi -sv \                   #支持SV
    -f ../${demo_name}/tb_top.f \ #加载设计文件列表
    -top tb_top \                 #设置设计顶层
    -ssf ${waveform} \
    -nologo                       #关闭欢迎界面

---verdiLog文件夹里面的compile.log是verdi编译信息
---重复加载设计和波形：（reload）
-避免重复开关gui
-避免频繁申请license(license资源问题，手中掌握资源，霸占…)
---verdi界面
-ntrace:file -> reload design,一般重新加载设计的同时会重新load wave
-nwave :file -> reload

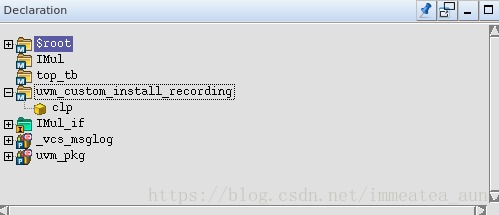

-拓扑结构:topology(在nTrace)
-源码(nTrace)
---选择信号方式：
-在设计中选择信号，按快捷键ctrl+w
-在nWave界面使用通配符，可以选择in/out/inout/net(wire)/register等信号

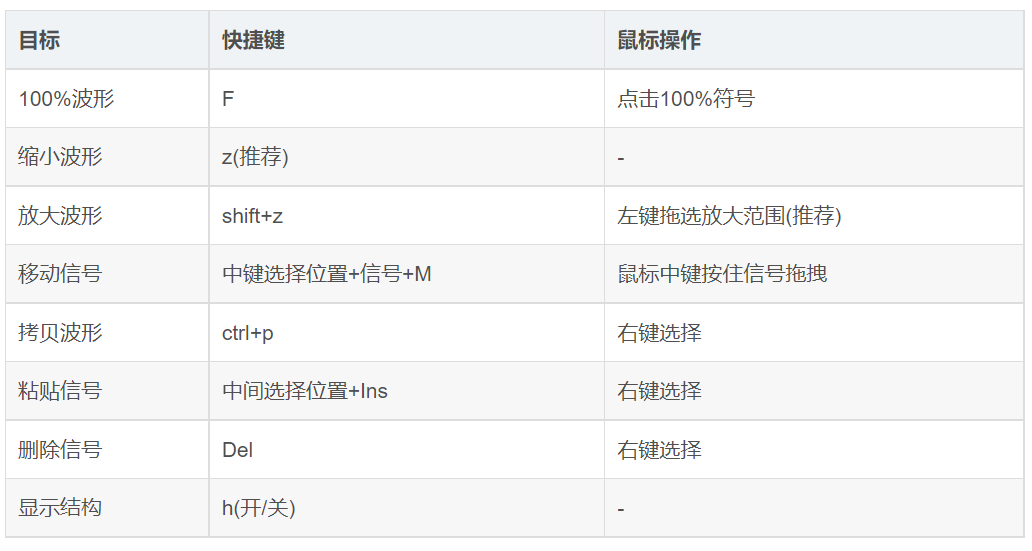

查看波形

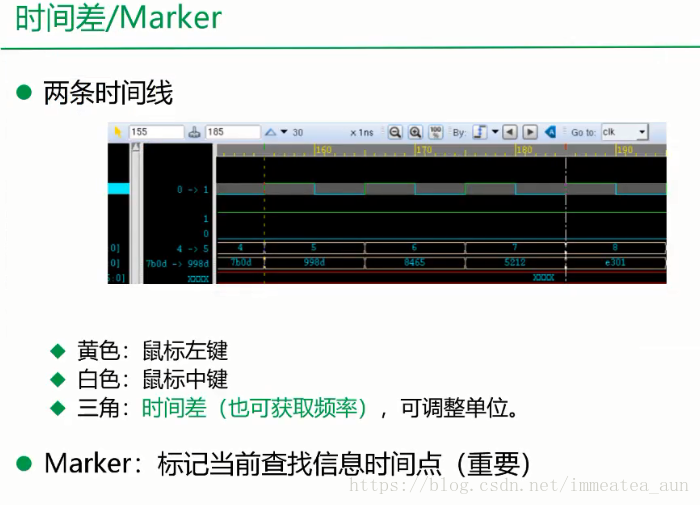

时间差

+ nWave：waveform -> marker 标记 ：输入名字，然后add
    * nWave:waveform -> Signal Value Radix修改进制;
    * nWave:waveform -> Signal Value Notation设置信号。无符号unsigned，有符号一般选择Signed 2's Complement

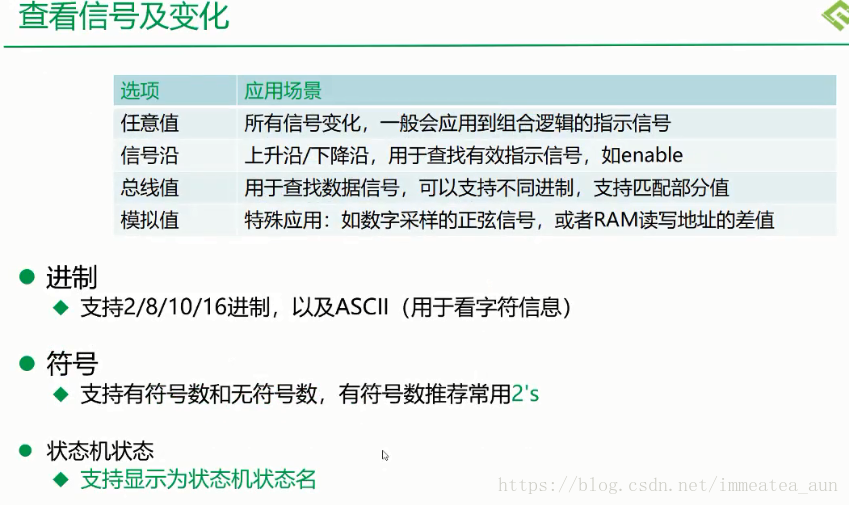

查看信号变化：

对于状态机：点击nTrace中类似与门的信号，点击打开电路图后波形就变成了rtl中的设置的状态机的不同状态（三段式容易被verdi识别是状态机，标注状态）
信号分组：右键rename组名，结构清晰，便于对照

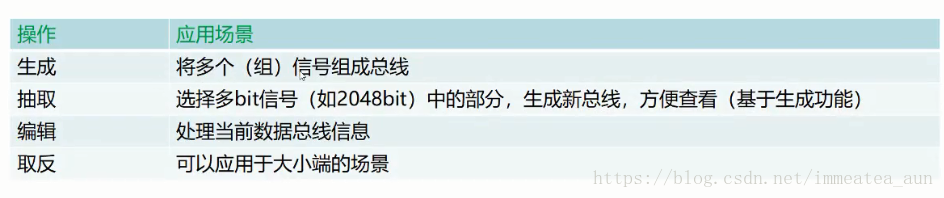

总线操作：选中信号右键Bus Operations ->Create Bus

这里取反是bit取反，非byte
---save和restore
-存储当前查看波形的工程
-将当前所有信号存成一个*.rc文件
-重新打开波形界面时，restore信号
-nwave:file -> Save Signal/Restore Signal

debug 追踪波形
快速熟悉一个设计:双击RTL中的信号，追踪波形
掌握设计拓扑结构：通过nTrace界面获取

熟悉设计的输入、输出

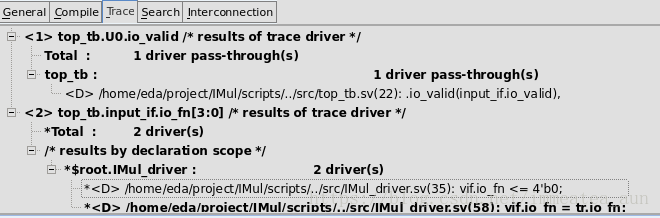

Trace（Input）
哪些信号驱动了当前信号
Load（Output）
当前信号驱动了哪些信号

找到ntrace中的L、D

同时可以在trace界面右键Collapse All,Expand All,save等操作

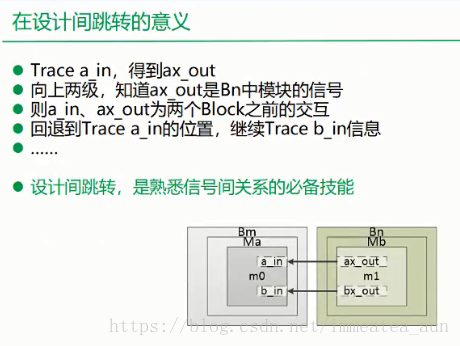

在设计之间跳转,回退 上、下、前、后等

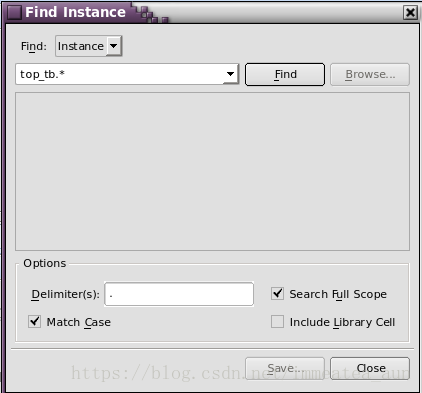

快速找到应用实例：nTrace : Source -> Find Signal/Instance/Instport
勾选Search Full Scope ，选择输入要例化的模块（支持通配符）

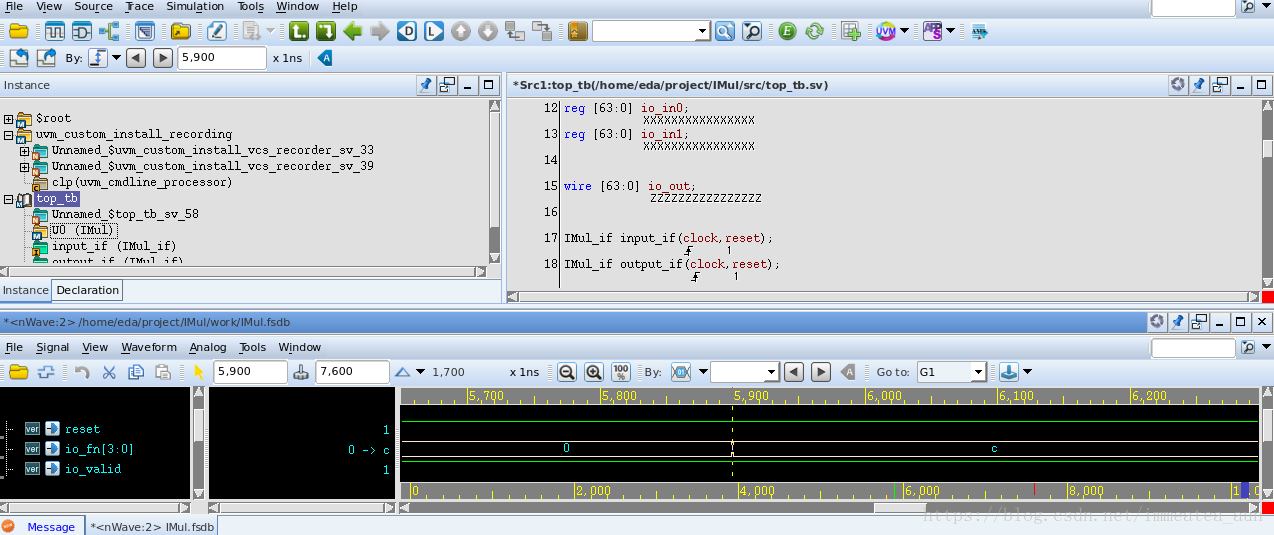

+ 获取波形里面的信号数值:nTrace:source -> Active Annotation,将所有的信号标值

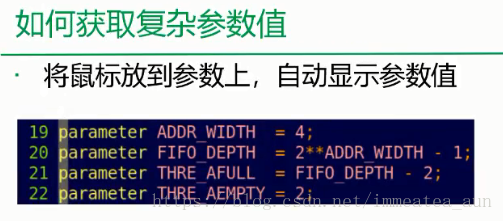

获取复杂参数的值
