Verdi图形界面快速使用技巧(一)

1.加载设计

veidi加载设计的makefile脚本

run_verdi:
    verdi -sv -f tb_top_filelist.f -top tb_top &

告知软件支持SystemVerilog,加载设计的文件列表，设置设计顶层，后台执行

2 加载波形

手动加载，点击波形的按钮

自动加载, 用 -ssf 命令

run_verdi:
    verdi -sv -f filelist.f -top tb_top -ssf dut.fsdb &

3.重新加载设计和波形

选中波形或设计文件 L（shift + l） 重新加载波形或设计文件，在新一次仿真完成之后Roload即可。

4.选择信号

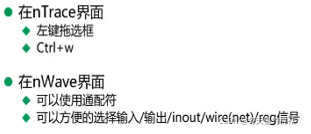

nWave波形窗口，快捷键 g 加载信号(Get signals)。在弹出的窗口选中需要添加的信号，点击滚轮选择需要添加信号的位置，也可在代码中(nTrac界面)选中信号 Ctrl+W 将信号加载在波形中

5.查看波形

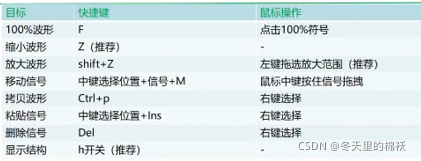

6.mark标记时间差

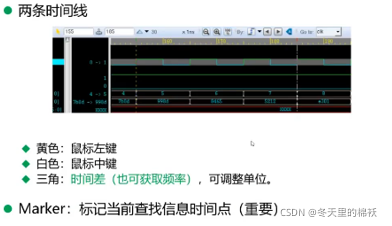

为方便波形定位，按键shift+M使用mark功能标记一下，可以自定义名称和颜色，方便查找。

7.波形文件保存 *.rc

调出波形，为方便下次使用，按键shift+S可以将波形保存为xxx.rc格式文件，使用波形文件时，按快捷键r打开界面，选择波形。可以避免下次打开重新添加信号.
8.获取参数值

9.获取波形时刻里的值

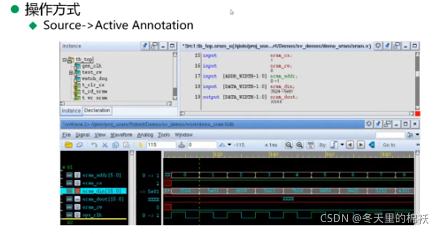

选中Source>Active Annotation即可看到每一个信号，参数的数据显示，工具栏按钮D指那个信号驱动了当前信号，L是指当前信号驱动了那个信号。
10.新建组与对组重命名，显示信号全路径
将黄线放到最后一行，添加信号即可新建一个信号组。然后鼠标选中右键即可进行相关操作，也可以选中一个模块，直接Ctrl+4即可将接口信号加入波形窗口，按快捷键H显示波形信号全路径，再按H撤销。
11、改变信号和波形颜色
按C或者T修改信号或者波形颜色，方便查看。
12.查看信号及变化

13.显示状态机及其名称
选中状态机状态的波形，在nWave窗口选中Tools>Bus Contention>打开状态机，（关闭），返回查看波形已经变为状态的名称。
补充：选择具有状态机的模块选中，然后在主工具栏选择Tools>Extract interative FSM
点击OK，然后点击状态机，即可看到状态的跳转。
