【Verilog-26】Net线路连接

Net是结构描述中为线路连接(连线和接线)建立的模型。net的值是由net的驱动所决定的。驱动器可以是门、UDP、实例模块或者连续赋值语句的输出。

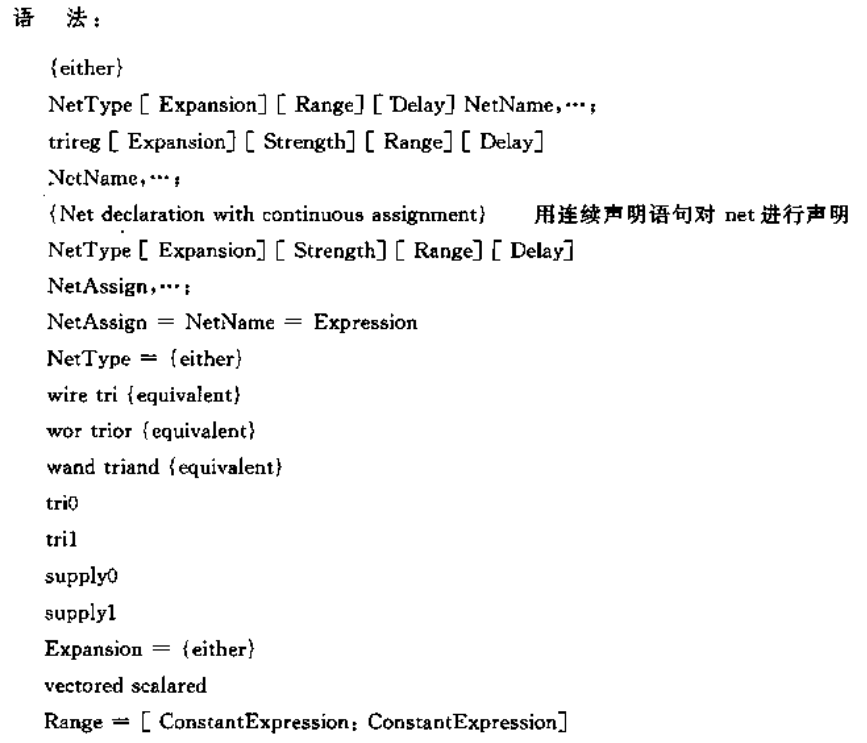

语法：
1.supply0和supply1类型的net变量分别具有逻辑值0和1，并可以为它定义驱动能力(supply strength);
2.tri0和tri1类型的nets，当没有驱动时，分别具有逻辑值0和1，并可以为它定义驱动能力；
3.如果net变量的扩展选项选用了关键词vectored，则不允许对它进行某位和某些位的选择，也不允许对它定义强度，PLI会认为该net变量是不可扩展的；如果扩展选项选用了关键词scalared,则允许对它进行某位和某些位的选择，也允许对它定义强度，PLI讲会认为给net变量是扩展的，这些关键词是有参考价值的；
4.除了结构描述中的端口和标量连线不用声明net类型外，其它类型的net变量在应用之前必须声明。
提示：
1.当net变量未被驱动时，对tri0和tri1类型的net变量的连续赋值不影响其值和强度，通常强度(strength)保持为pull，逻辑值保持为0(对tri0)或1(对tri1)。
2.在IEEE标准和已成事实的Cadence公司的标准中，扩展可选项的保留字scalared或vectored的位置有所不同，在Cadence标准中，保留字位于范围(range)选项的跟前。
可综合问题：
1.net类型的变量被综合成线路连接，但是某些电路连接经过优化后有可能删去；
2.综合工具只支持net类型中的wire型的综合，其他的net类型均不支持。
注意：
1.在每个模块的块声明明确地声明所有的nets，即使是默认的类型也应该明确地加以说明。通过清楚地说明设计意图，可以提高Verilog程序的可读性和可维护性。
2.只能用supply0和supply1来声明地和电源。
例子：

wire Clock;
wire [7:0] Address；
tri1 [31:0] Data, Bus;
trireg (large) C1, C2;
wire f = a && b;
g = a || b; //连续赋值

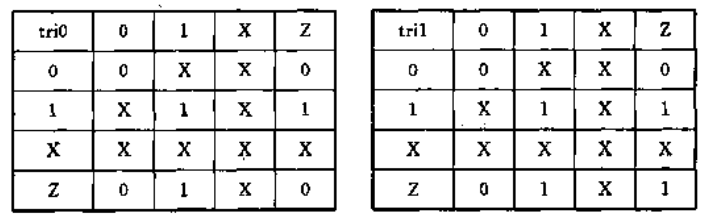

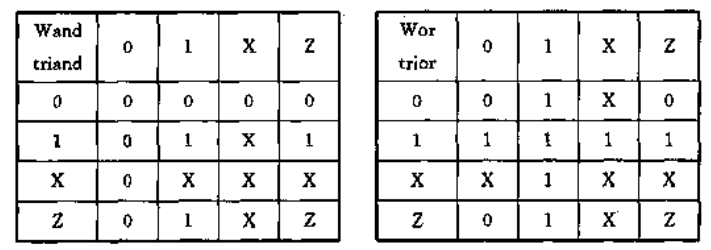

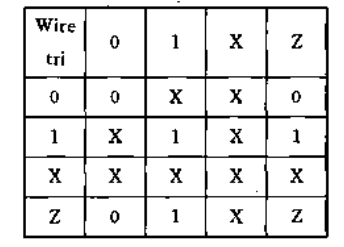

truth table真值表
当net具有两个或两个以上驱动时，同时假定其驱动器强度值均相等，下表为各种类型net的真值表，显示输出的结果。如果驱动强度不相等，则驱动强度大者，驱动该net变量。
