Rubin这么牛，光互联很重要，一文看懂光互联四阶段进化史

大家好，我是小九。

我猜你刚才还在刷短视频、玩云游戏、用AI写文章吧？

我知道大家每天都在享受高速网络的便利，但今天我们想分享一个你们快乐背后的硬核技术——光互联技术。

读者朋友可能会问，你们公司也有光互联这块业务呀？

嘿嘿，我们九章云极自己就是建设、运营智算中心，对外提供智算服务的（包括支持模型训练的AI Factory和 Token Factory，主要是MAAS模型即服务）。这个光互联技术正是数据中心/智算中心的一个关键技术应用，英伟达的Rubin平台让每单位电力的推理能力提升 8 倍的一个重要因素就是它用了CPO（共封装光学），这会不懂没关系，看到最后你就懂了:)

步入正题，

简单说，光互联就是数据中心里“传递高速信号”的“快递员”，负责把AI训练、视频存储的海量数据，快速、高效地送到目的地。

而这套“快递系统”，并不是一开始就这么高效。从笨拙的“异地配送”，到高效的“同城直达”，再到终极的“无缝同居”，它经历了4个关键阶段，每一步都在解决“更快、更省、更稳”的难题。今天，我们就用高中生能听懂的话，一步步揭开它的进化秘密，看完你就明白，为什么AI能越来越快、越来越智能。

先给大家一个直白的总纲：这四个阶段，本质就是“信号快递员”（光模块）和“发货方”（核心芯片）的距离不断拉近，从“相隔百米”到“同桌相邻”，再到“同住一室”，每一次靠近，都带来了质的飞跃。你可能会问，为什么非要不断拉近距离？别急，往下看。

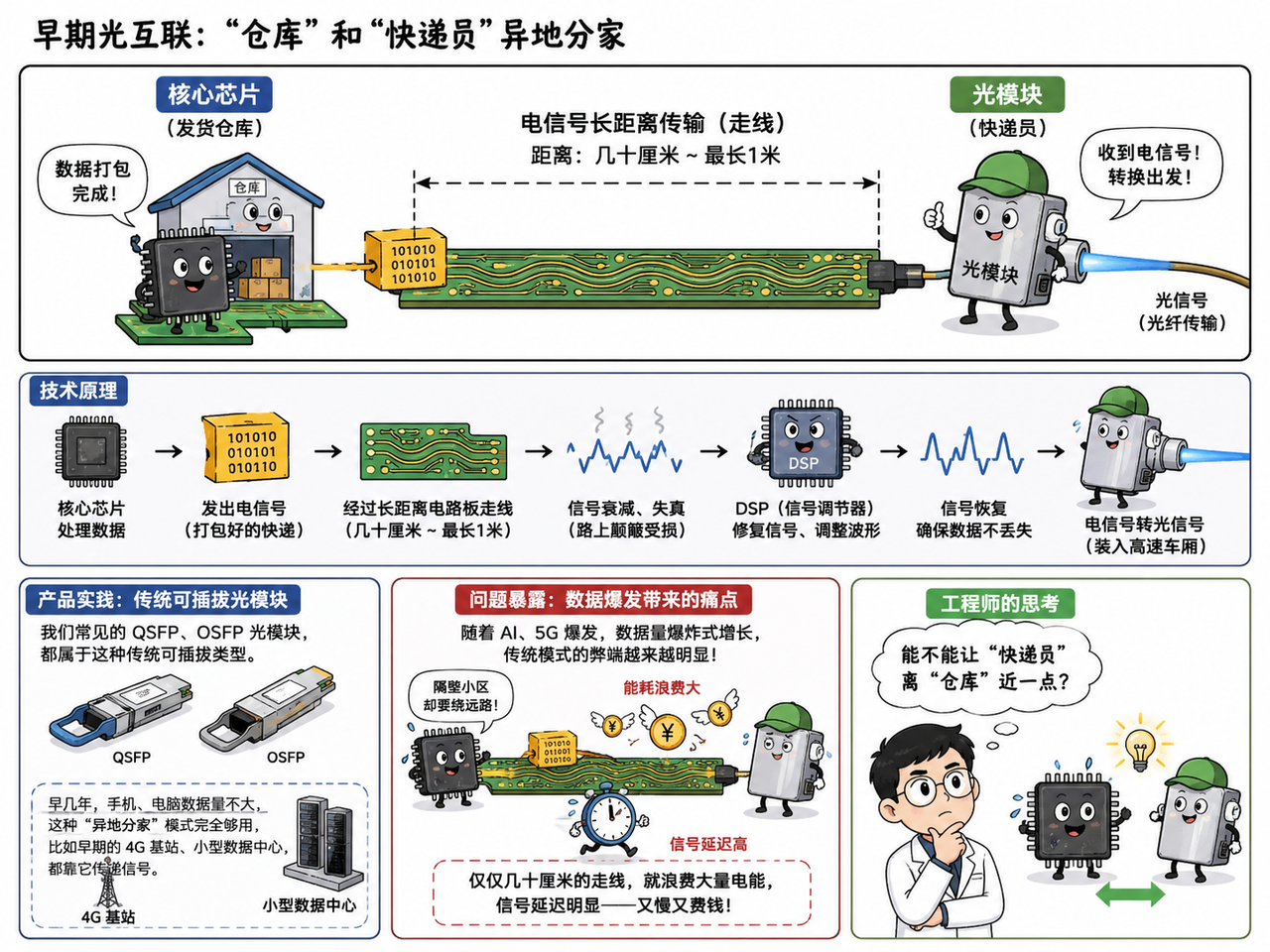

第一阶段：传统可插拔光模块——“异地分家”的快递模式

在光互联的早期，核心芯片（相当于“发货仓库”）和光模块（相当于“快递员”）是完全“分家”的——它们被放在数据中心的不同位置，甚至不同的电路板上，两者之间的距离有几十厘米，最长的能达到一米。

从技术原理来说，核心芯片处理完数据后，会发出电信号（就像仓库打包好的快递），电信号要经过长长的电路板走线，才能传到光模块里；光模块的核心作用，就是把电信号转换成光信号（相当于把快递装进高速运输车厢），再通过光纤传出去。这里有个关键部件——数字信号处理器（DSP，相当于“信号调节器”），因为电信号走了太长的路，会出现“信号衰减”（就像快递在路上颠簸受损），DSP就要负责修复信号、调整波形，确保数据不丢失。

在产品实践上，我们平时听说的QSFP、OSFP光模块，都属于这种传统可插拔类型。早几年，手机、电脑的数据量不大，这种“异地分家”模式完全够用，比如早期的4G基站、小型数据中心，都靠它传递信号。但随着AI、5G的爆发，数据量呈爆炸式增长，这套模式的弊端就暴露无遗了。

你能想象吗？仅仅是电信号从核心芯片传到光模块的这几十厘米，就会浪费大量电能，而且信号延迟越来越明显——就像快递明明就在隔壁小区，却要绕远路送过去，又慢又费钱。于是，工程师们开始思考：能不能让“快递员”离“仓库”近一点？

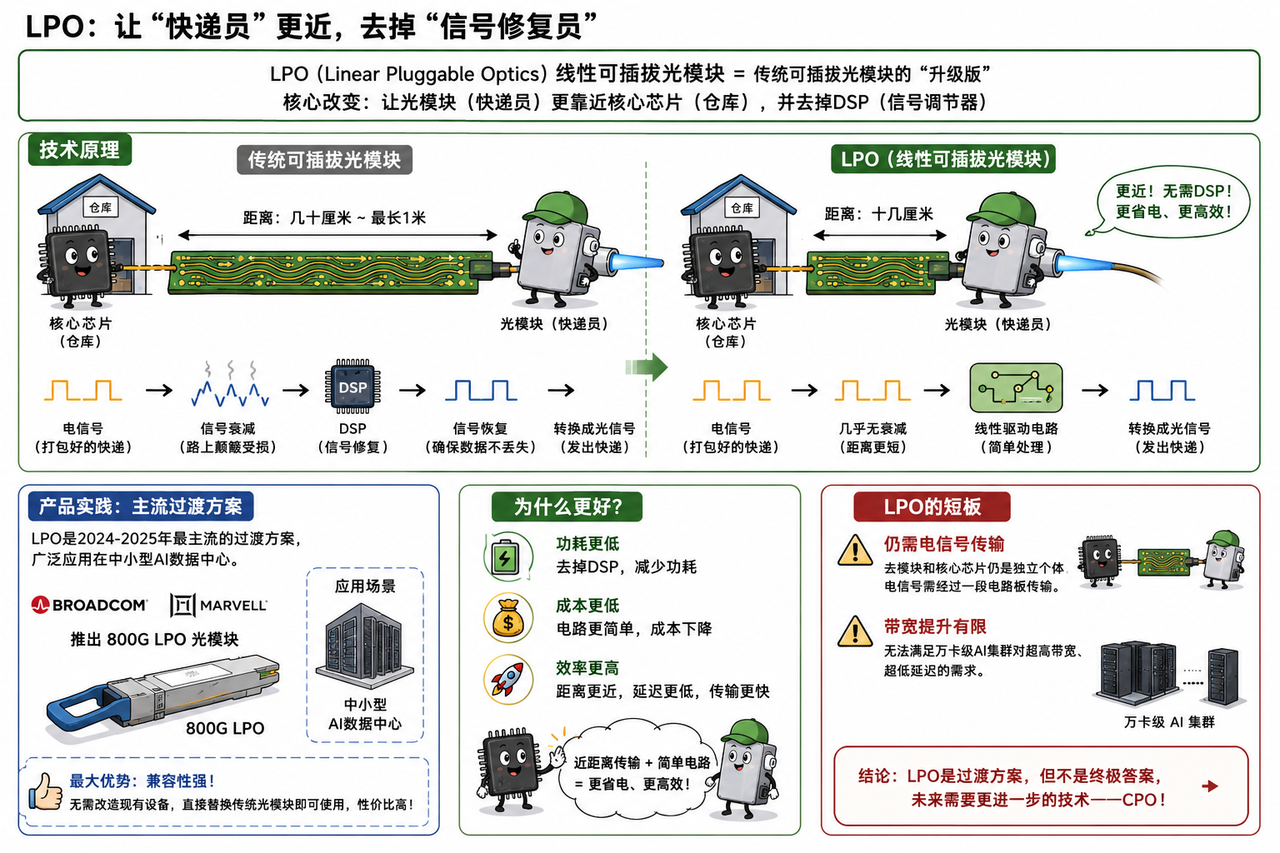

第二阶段：LPO（线性可插拔光模块）——“就近办公”的过渡方案

LPO的全称是Linear Pluggable Optics，中文叫线性可插拔光模块，它是传统可插拔光模块的“升级版”，核心改变只有一个：让“快递员”（光模块）离“仓库”（核心芯片）更近，同时去掉了耗电的DSP（信号调节器）。

技术原理很简单：既然光模块离核心芯片近了（距离缩短到十几厘米），电信号传输的距离变短，就不会出现明显的衰减，也就不需要DSP来修复信号了。工程师们用更简单的线性驱动电路，替代了复杂的DSP，既减少了功耗，又降低了成本——相当于“快递员”搬到了“仓库”隔壁，不用绕远路，也不用额外的“包裹修复员”，效率自然提升。

产品实践中，LPO是2024-2025年最主流的过渡方案，像博通、美满等厂商，都推出了800G LPO光模块，广泛应用在中小型AI数据中心。它最大的优势，就是“兼容”——不用改造现有的数据中心设备，直接替换传统光模块就能使用，性价比很高。

但LPO也有短板：它虽然让光模块和核心芯片离得更近，但两者依然是独立的“个体”，电信号还是要经过一段电路板传输，而且带宽提升有限，无法满足万卡级AI集群的需求。

既然“就近办公”还不够高效，那能不能让“快递员”直接住进“仓库”里？别急，第三阶段就实现了这个想法。

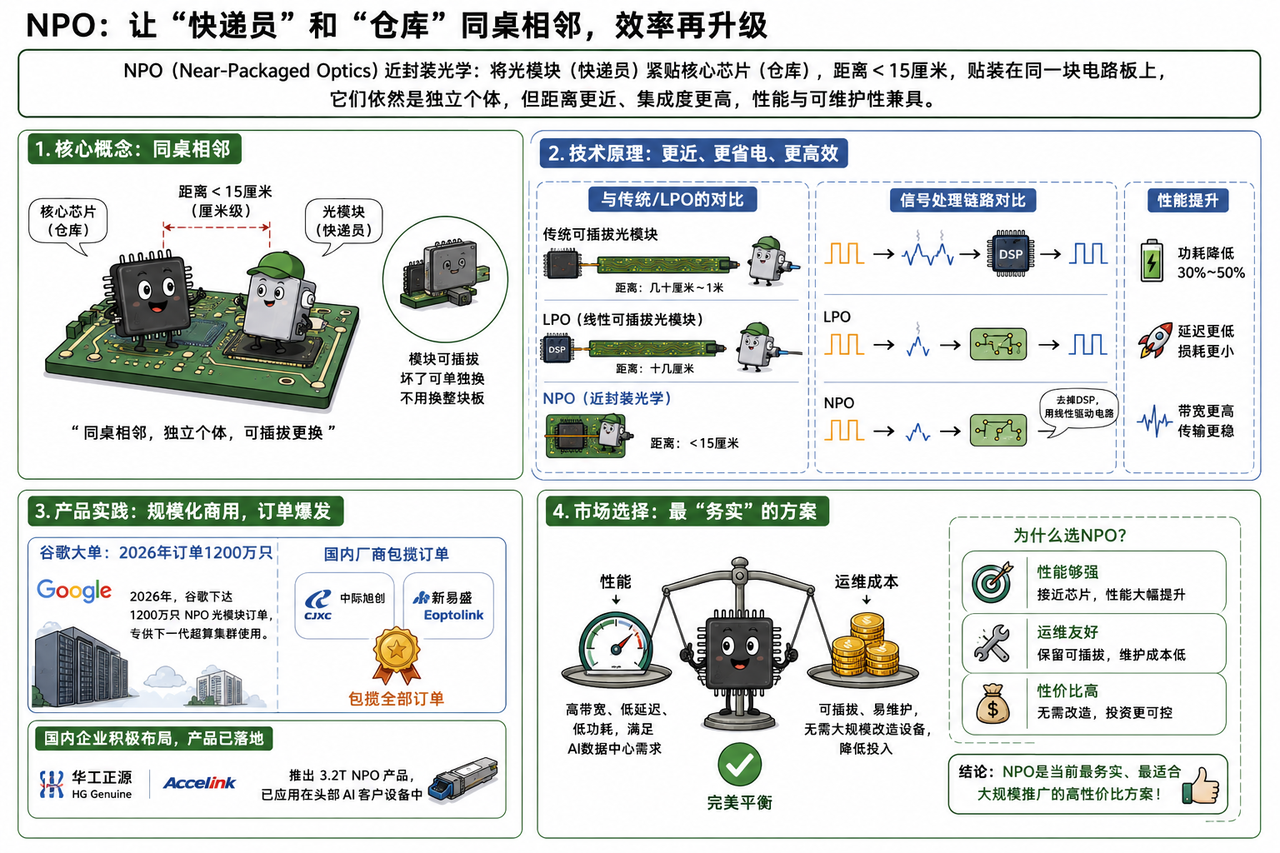

第三阶段：NPO（近封装光学）——“同桌相邻”的平衡之选

NPO的全称是Near-Packaged Optics，中文叫近封装光学，它把“快递员”和“仓库”的距离，拉近到了15厘米以内，相当于“同桌相邻”——两者放在同一块电路板上，几乎紧紧贴在一起，但依然是独立的“个体”。

从技术原理来看，NPO和LPO一样，都去掉了DSP（信号调节器），但它的集成度更高：光模块被直接贴装在核心芯片旁边，电信号传输距离缩短到厘米级，损耗和延迟进一步降低，功耗比传统可插拔光模块降低了30%-50%。而且，它保留了光模块的可插拔特性——就像你和同桌坐在一张桌子上，各自独立，要是同桌生病了（光模块坏了），可以单独换一个，不用换整张桌子（电路板）。

产品实践上，NPO已经进入规模化商用阶段，最具代表性的就是谷歌的订单：2026年，谷歌下达了1200万只NPO光模块订单，专供其下一代超算集群使用，国内的中际旭创、新易盛等厂商，包揽了全部订单。此外，华工正源、光迅科技等国内企业，也推出了3.2T NPO产品，已经应用在头部AI客户的设备中。

市场选择上，NPO是目前最“务实”的方案——它平衡了性能和运维成本，既满足了AI数据中心的高带宽需求，又不用投入太多资金改造设备，适合大规模推广。

“同桌相邻”已经这么高效了，为什么工程师们还不满足？因为他们的目标，是让“快递员”和“仓库”完全融合，实现零延迟、零损耗的终极形态——这就是第四阶段的CPO。

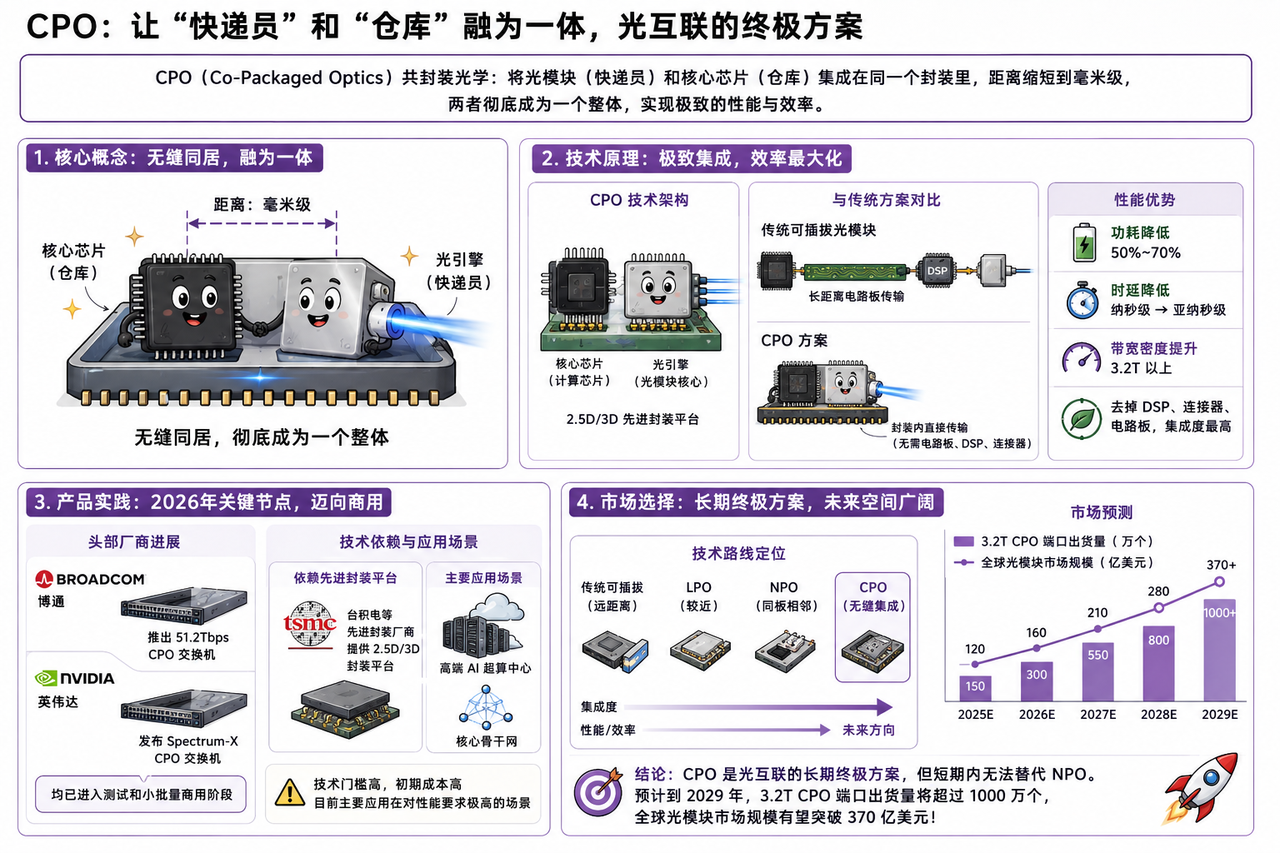

第四阶段：CPO（共封装光学）——“无缝同居”的终极形态

CPO的全称是Co-Packaged Optics，中文叫共封装光学，它是光互联技术的终极方案：把“快递员”（光模块）和“仓库”（核心芯片）集成在同一个封装里，距离缩短到毫米级，相当于“无缝同居”，两者彻底成为一个整体。

技术原理上，CPO采用了2.5D/3D先进封装技术，将光引擎（光模块的核心部分）与核心芯片贴在一起，电信号不用经过任何电路板，直接在封装内部传输。

就像你和同桌融为一体，不用说话，一个眼神就能传递信息，效率达到极致。

它不仅去掉了DSP，还省去了大量的连接器、电路板，功耗比传统可插拔光模块降低50%-70%，时延从纳秒级降到亚纳秒级，带宽密度更是达到了3.2T以上。

产品实践中，2026年是CPO的关键节点：博通推出了51.2Tbps CPO交换机，英伟达发布了Spectrum-X CPO交换机，都已经进入测试和小批量商用阶段。不过，CPO的技术门槛很高，需要依赖台积电等厂商的先进封装平台，而且初期成本很高，目前主要应用在高端AI超算中心、核心骨干网等对性能要求极高的场景。

市场选择上，CPO是长期终极方案，但短期内无法替代NPO。据预测，到2029年，3.2T CPO端口出货量会超过1000万个，全球光模块市场规模有望突破370亿美元。

看到这里，你可能会问，既然CPO这么厉害，为什么现在不直接全面推广？答案很简单——它还有两个暂时无法解决的难题。

第一个是散热难度大：CPO把核心芯片和光模块紧紧集成在一个“小空间”里，两者工作时都会产生大量热量，而且光信号传输时的损耗也会变成热能，就像两个发热量大的电器挤在一个小盒子里，热量很难散出去，普通的风冷散热根本不够用，需要更复杂的液冷技术才能解决，这不仅增加了成本，还提升了技术难度。

第二个是维护成本高、难度大：因为CPO是核心芯片和光模块“融为一体”的设计，不像NPO那样光模块可以单独拆卸更换，一旦其中一个部件出故障，比如光模块损坏，就必须把整个封装好的“整体”换掉，不仅花钱多，还会导致数据中心相关业务中断，运维起来非常麻烦，这也是很多云厂商暂时不敢大规模使用的关键原因之一。

四阶段总结：从“够用”到“极致”，背后是AI算力的倒逼

回顾光互联的四个阶段：

传统可插拔解决了“有没有”的问题，LPO实现了“省电费”的过渡，NPO平衡了“性能和成本”，CPO追求“极致效率”。这一步步的进化，背后都是AI算力爆发的倒逼——AI训练需要处理海量数据，对信号传输的速度、功耗、时延要求越来越高，倒逼工程师们不断拉近“核心芯片”和“光模块”的距离。

最后，我们用一张简单的类比，帮大家记住这四个阶段：

传统可插拔是“快递员和仓库异地办公”，LPO是“快递员搬到仓库隔壁”，NPO是“快递员和仓库同桌办公”，CPO是“快递员和仓库同住一室”。

可能有人会说，这些技术离我们很远，但其实不然——我们每天用的AI聊天机器人、刷的4K短视频、玩的云游戏，都离不开这套“信号快递系统”。未来，随着CPO技术的成熟，AI会变得更快、更智能，我们的生活也会因为这些看不见的技术进步，变得更加便捷。

看到这里，你是不是对光互联技术有了全新的认识？其实，科技的进步从来都不是一蹴而就的，从“分家”到“同居”，每一步都凝聚着工程师们的智慧，而这，就是科技改变世界的力量。喜欢我们的文章就转发给你的同事和朋友吧!
