Type-C 16PIN供电下载电路原理图解析

Type-C 16PIN供电下载电路原理图解析

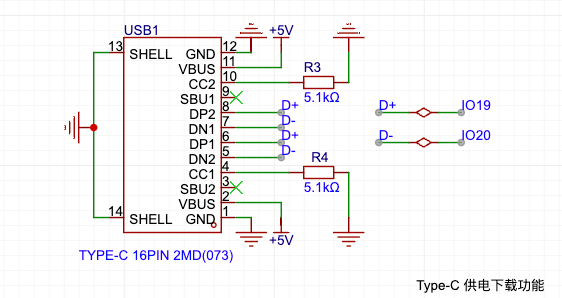

原理图

拓展

所有引脚都是成对出现的(两个VBUS、两个SB....)，这是因为Type-C它是支持正反插入的，所以每种引脚上下各一个。

上图为TypeC引脚分布图。发现图中有24个引脚，而我们使用的是16PIN的，两者在形态和功能上有什么不同呢？在形态上，16PIN与24PIN完全相同，不同的是功能上，24PIN的8个PIN，16PIN无法使用它们功能，它们是上有图上黄色与橙色部分的PIN。16PIN的Type-C相对于24PIN的来说，阉割了USB3.0的高速传输功能，只保留了USB2.0的传输能力。但，16引脚Type-C在功能上与24引脚Type-C没有太大差别，两者都支持PD快充、音频设备、HDMI传输和调试模式等功能。

引脚说明

• R3/R4：5.1kΩ下拉电阻，用于适配不同的产品。

序号	名称	功能描述
1、12	GND	接地
2、11	VBUS2、VBUS1	供电引脚，默认5V
3、9	SBU1、SBU2	传输辅助信号，如AUX信号和HPD（Hot-Plug Detect）信号。
4、10	CC1、CC2	插入检测引脚，识别正反。
5、6、7、8	DN2、DP1、DN1、DP2	USB2.0数据传输，16PIN的数据传输。USB_D+对应DP，D-=DN
13、14	SHELL	外壳固定引脚，防止静电损坏电路。

1. 3、9引脚SBU其中AUX信号是用来传输DP（DisplayPort）信号的，而HPD信号是用于检测连接状态的。
2. 4、10引脚：CC1、CC2，检测插入，识别正反。如果是正插，主机使用CC1来和设备通讯；反之，则是CC2。
