NX2306 运动仿真-基本认知【机电设计概念】

【写在每个笔记前面：个人学习记录，如有错误，烦请指正，不胜感激。】



目前来说，尚未涉及到PLC的使用，初步试几个基本运动仿真的例子，整体感觉倒也不怎么难，按命令操作即可；

如果是自己实现全新的操作的话，对于我自己来说，有两个要点需要掌握：1、知道基本应用的功能；2、知道自己要实现的运动目的。



1、基本认知---对基础功能键的了解。

• 导航栏认知

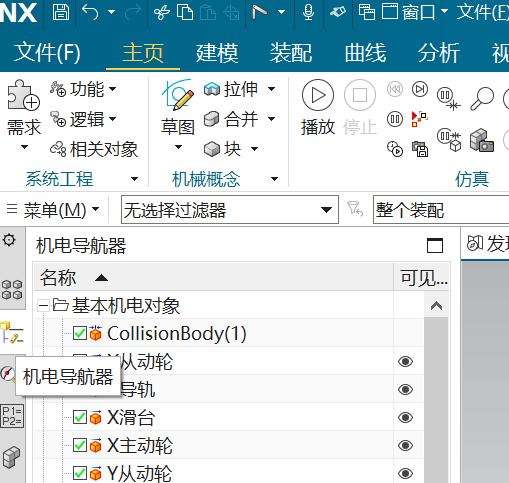

  • 机电导航器：显示part中存在的MCD 对象........

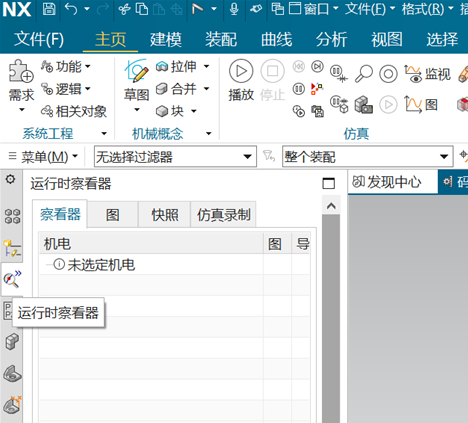

  • 运行时察看器：监测对象参数值的变化

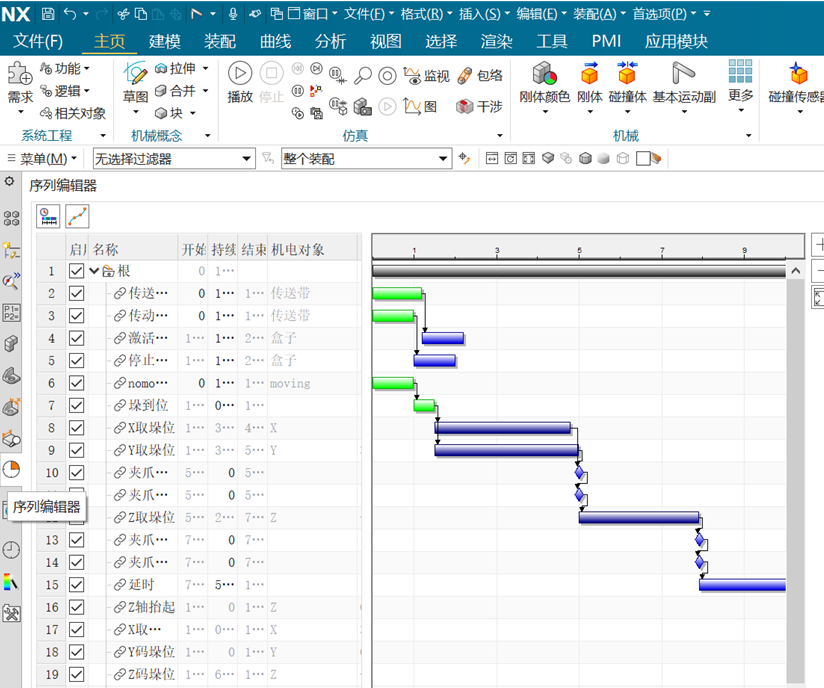

  • 序列编辑器：用于管理“仿真序列”在何时or何种条件下开始执行



• 用户默认设置：

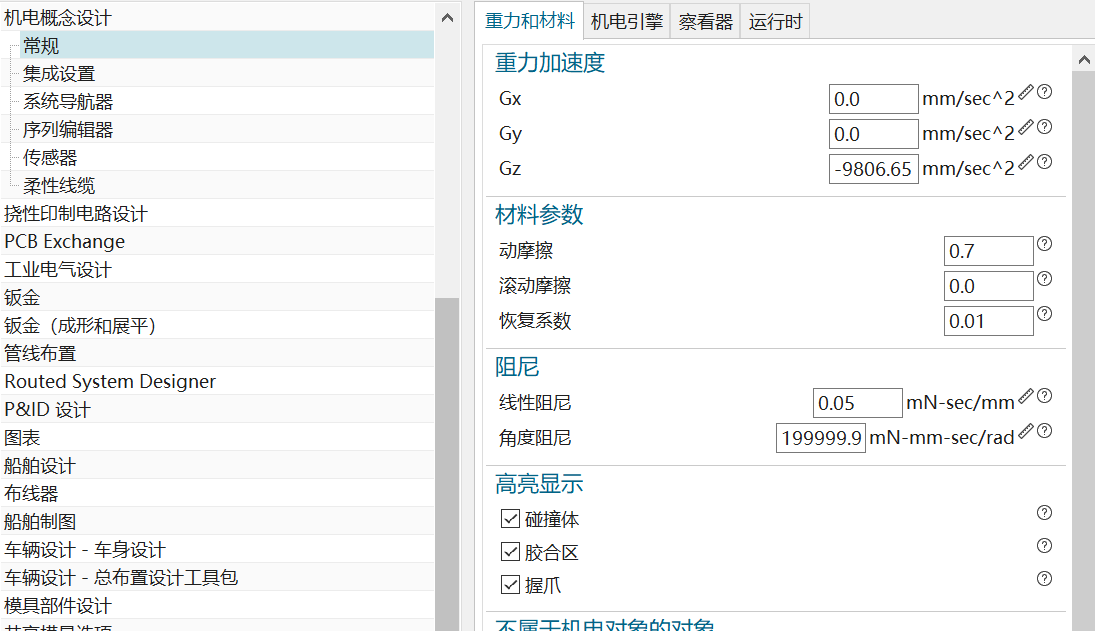

  • 建模版：【文件】→【使用工具】→【用户默认设置】，每次打开都有效的



  • 首选项 ：首选项 → 机电概念设计首选项，仅针对本次启动



• 基本对象：

A、刚体：受力的作用的体（比如重力、推力....），具备：质量（质心）、惯性等特性

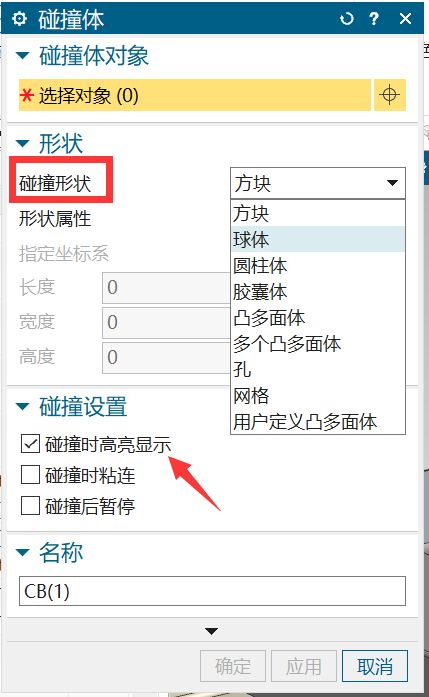

B、碰撞体：先设置为刚体，再设置为碰撞体。如果两个相撞的体，没有设置为[碰撞体]，则会相互穿过。

注：①为了减少不稳定的风险（穿透、粘连、抖动），建议尽可能使用简单形状设置碰撞形状（方、柱、凸体）

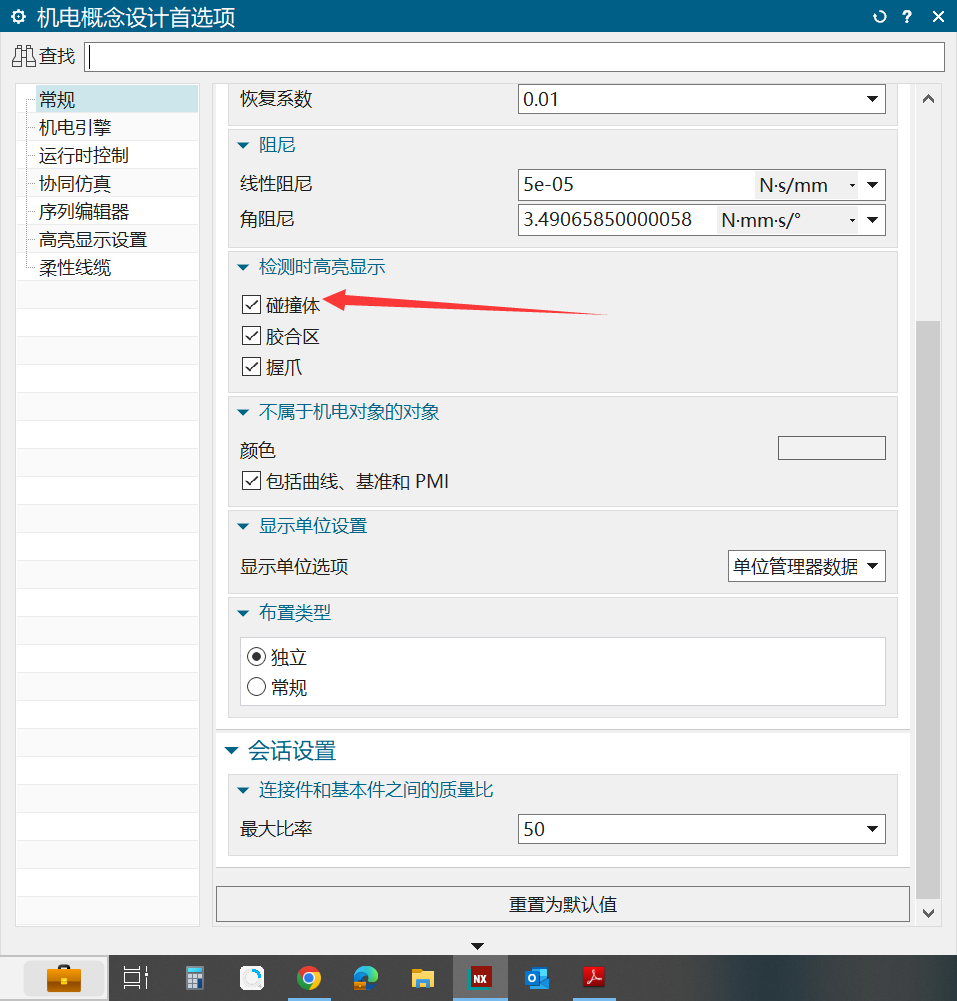

②已经确定的、比较有把握的碰撞体，可以取消“碰撞时高亮显示”；多的话，可以通过【首选项】→【常规】→批量勾选取消....



C、传输面：将“平面”转化为“传送带”

注：① 一旦有“碰撞体”放在“传输面”上，则会按照“传输面”的速度&方向发生传送

②“传输面”、“碰撞体”是一一对应的！！！！

③“传输面”必须设置为平面

D、对象源：利用“对象源”，创建重复、循环的工件

     触发方式：基于时间 or 每次激活时一次

E、对象变换器：将一个体，变化成另一个形状。如正方体变成圆.....

• 基本运动副：定义刚体之间的关系

• 传感器：

  • 碰撞传感器：当有物体与传感器发生碰撞时产生反应
  • 距离传感器：？？？？

2、真正设置一个运动之前，先理清楚运动流程、联动状态，固定块等

（没啥好讲的，反正就是每次操作之前自己理吧。）
