实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。




主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24

2. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。
3. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

（二）进阶要求

将抓包基础要求第2步的抓包结果对照OpenFlow源码，了解OpenFlow主要消息类型对应的数据结构定义。

（三）实验报告

　　

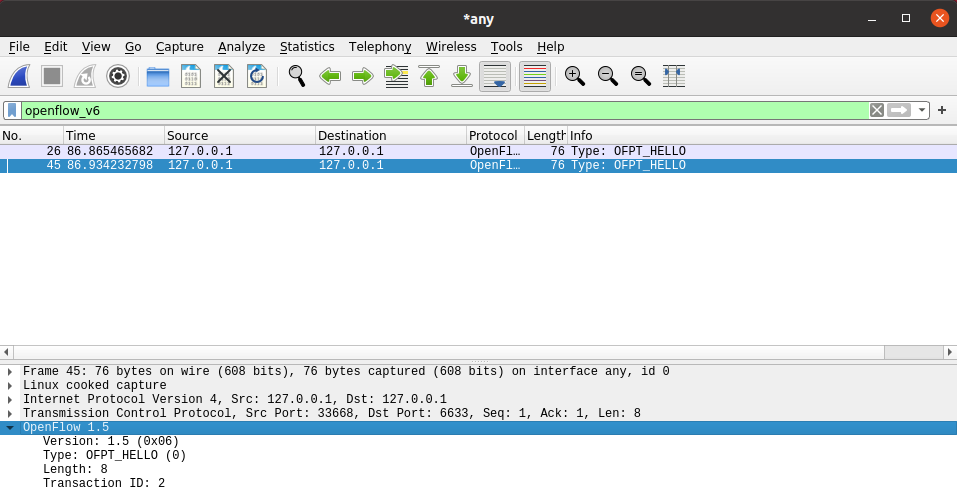

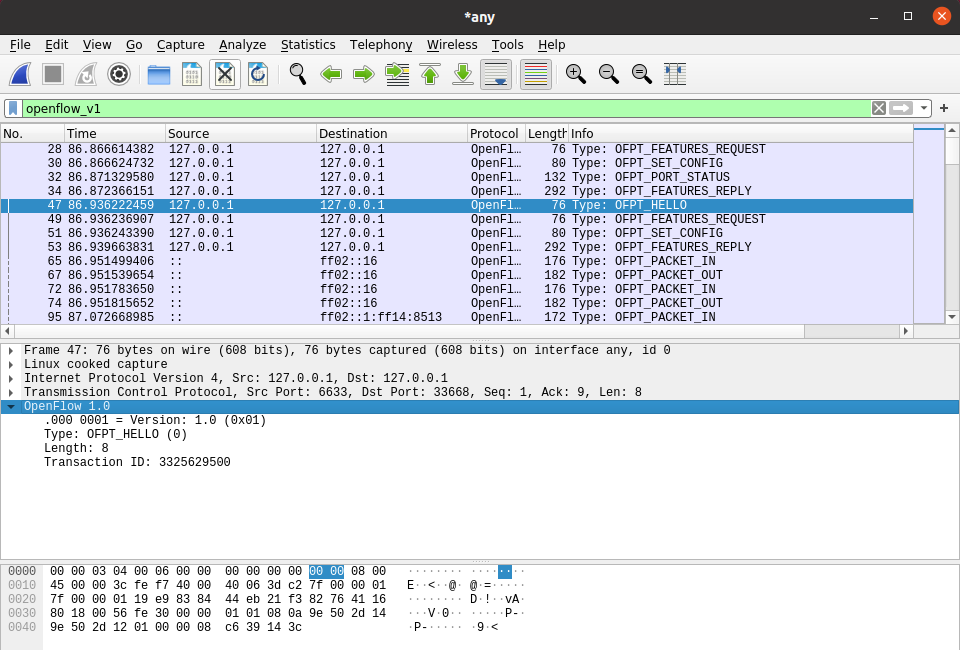

（1）hello

控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机52336端口













交换机52336端口（我最高能支持OpenFlow 1.5） ---> 控制器6633端口







于是双方建立连接，并使用OpenFlow 1.0

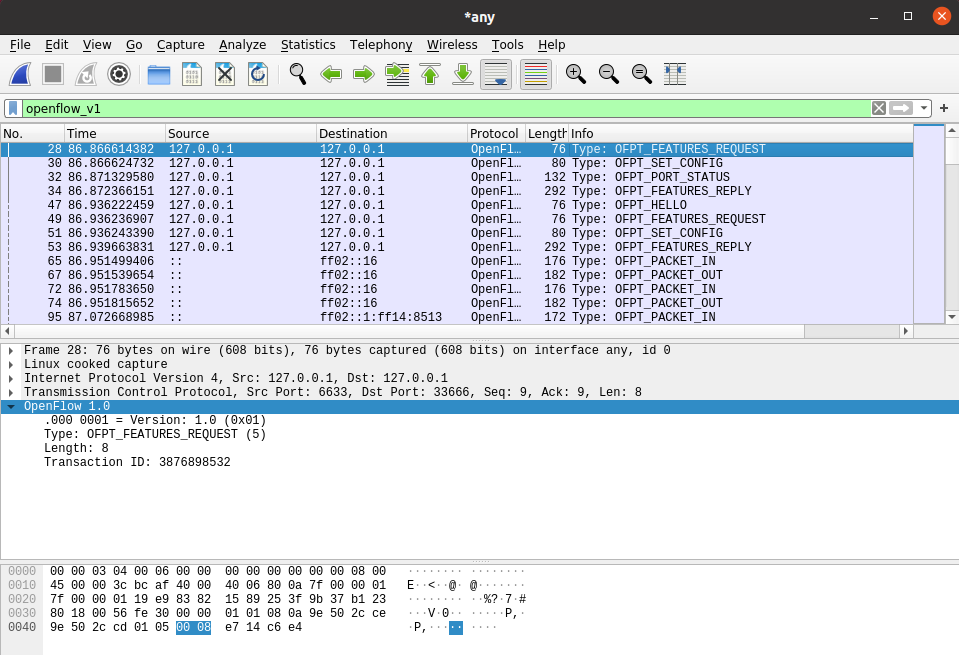

（2）Features Request / Set Conig

交换机52336端口（这是我的特征信息，请查收） ---> 控制器6633端口











控制器6633端口 ---> 交换机52336端口

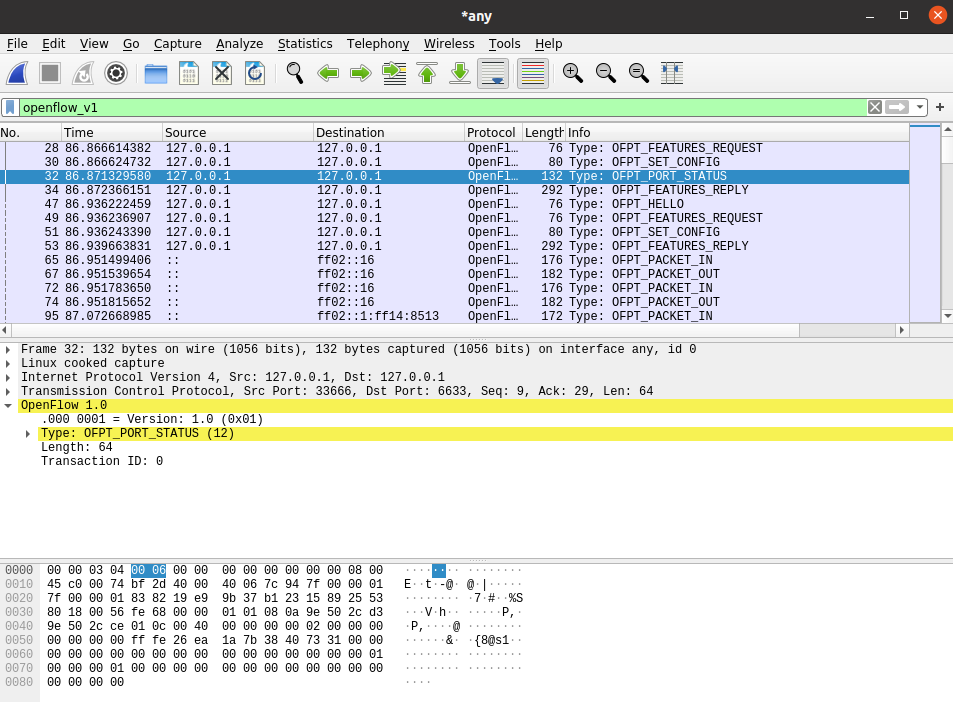

（3）Port_Status

当交换机端口发生变化时，告知控制器相应的端口状态。

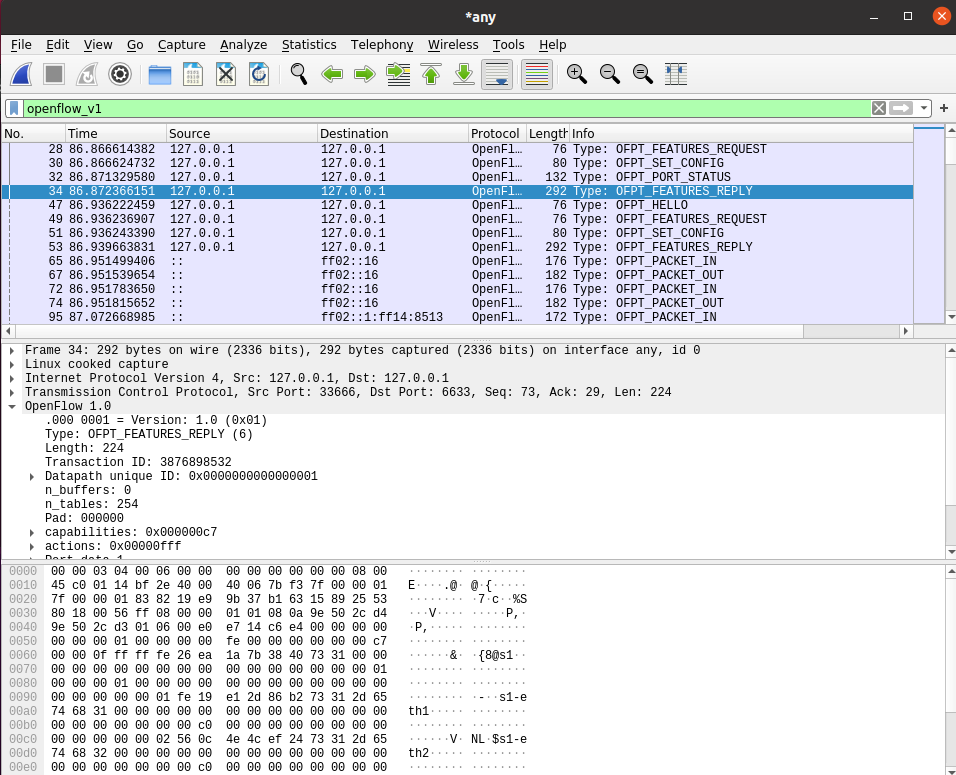

（4）Features Reply

控制器6633端口 ---> 交换机52336端口

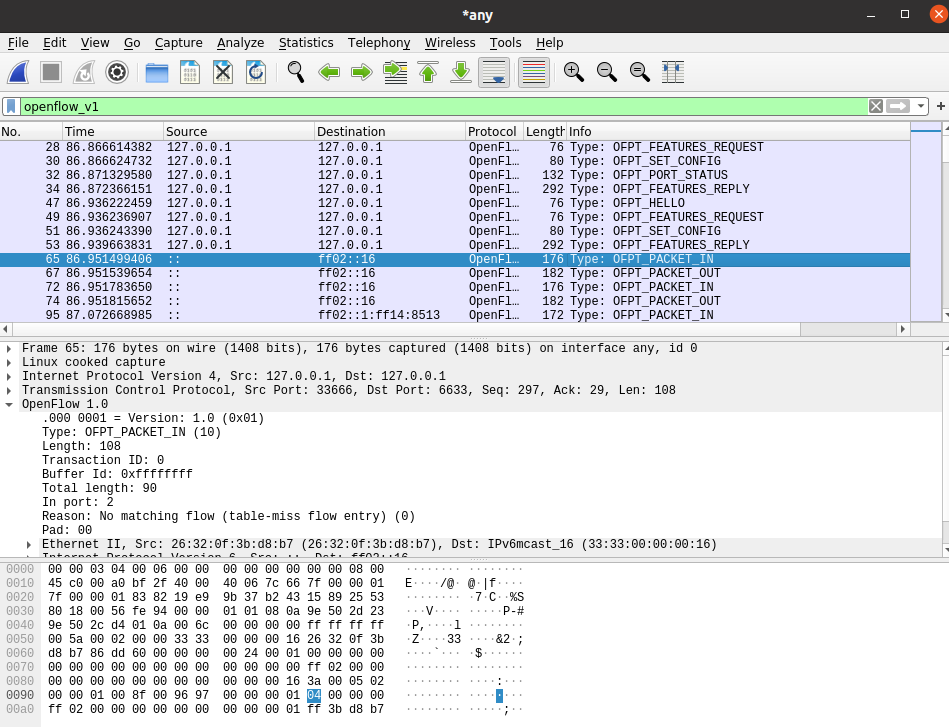

（5）Packet_in

交换机52346端口（有数据包进来，请指示）--- 控制器6633端

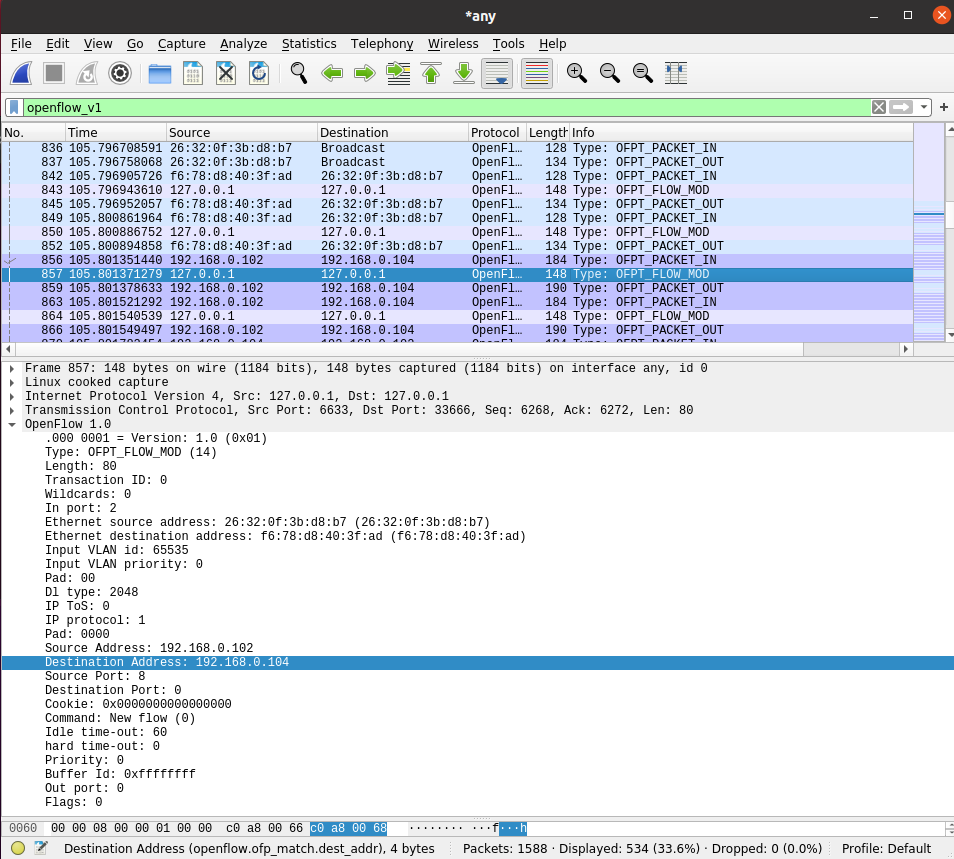

（6）Flow_mod

分析抓取的flow_mod数据包，控制器通过6633端口向交换机42746端口、交换机52346端口 下发流表项，指导数据的转发处理

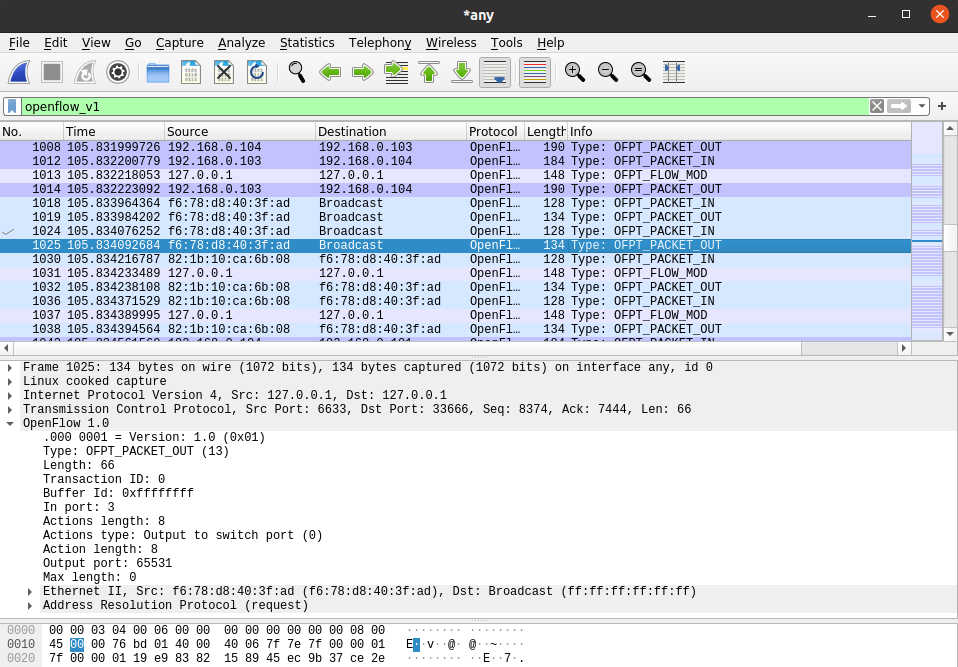

（7）Packet_out

控制器6633端口（请按照我给你的action进行处理） ---> 交换机42748端口











 (8)回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

交换机与控制器建立通信时是使用TCP协议





 个人总结：

在筛选交换机向控制器传的Hello参数时，没能找到，需要筛选openflow_v6才成功找到。注意的是运行命令“sudo wireshark”开启wireshark抓包工具，再构建拓扑。找包的时候数据非常多，要用过滤器过滤比较好找。过滤出Openflow数据包后，发现没有找到Flow_Mod的数据包。找不到flow_mod参数，将任意两主机ping通后再重新抓包，则能找到。
