实验1：SDN拓扑实践

实验1：SDN拓扑实践

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

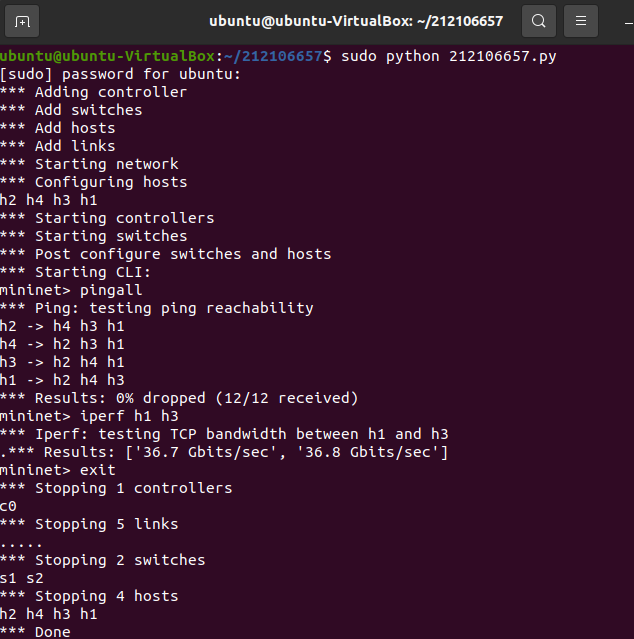

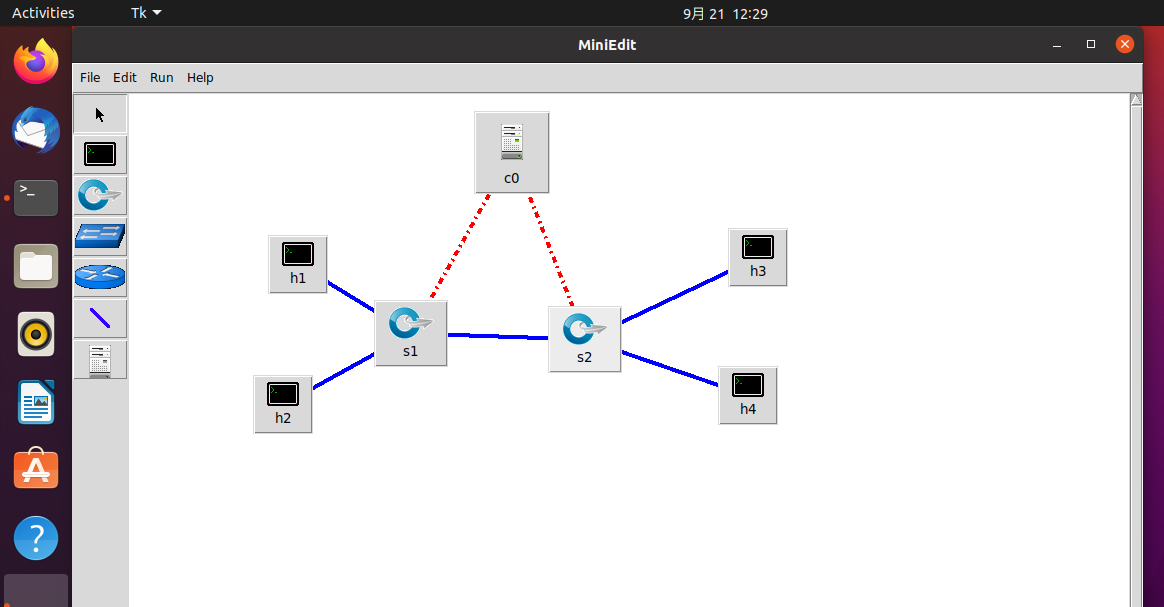

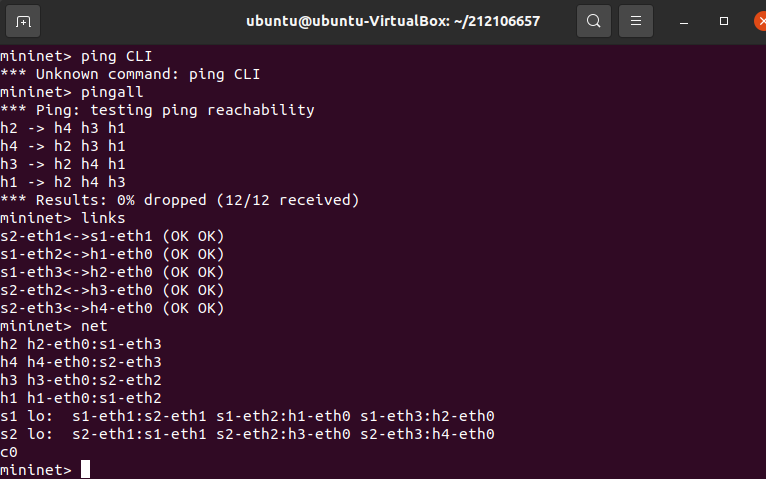

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。




2. 使用Mininet的命令行生成如下拓扑：

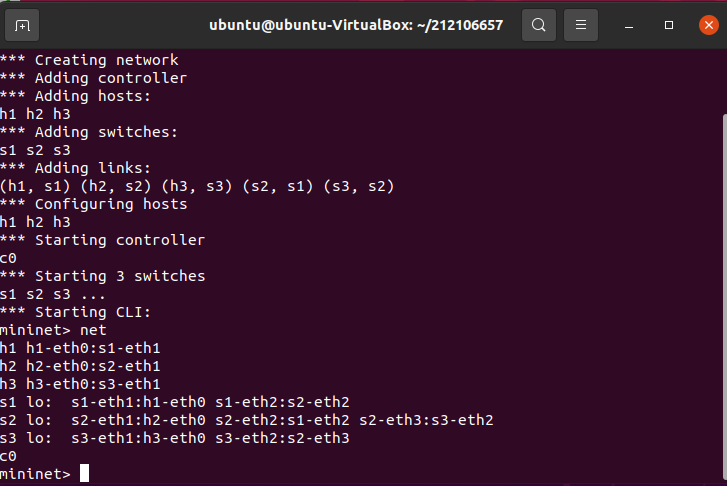

   a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

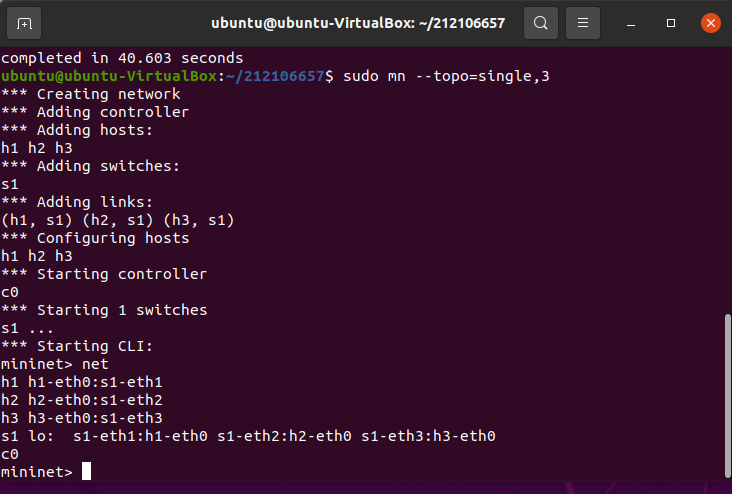

   b) 3台主机，每个主机都连接到同1台交换机上。

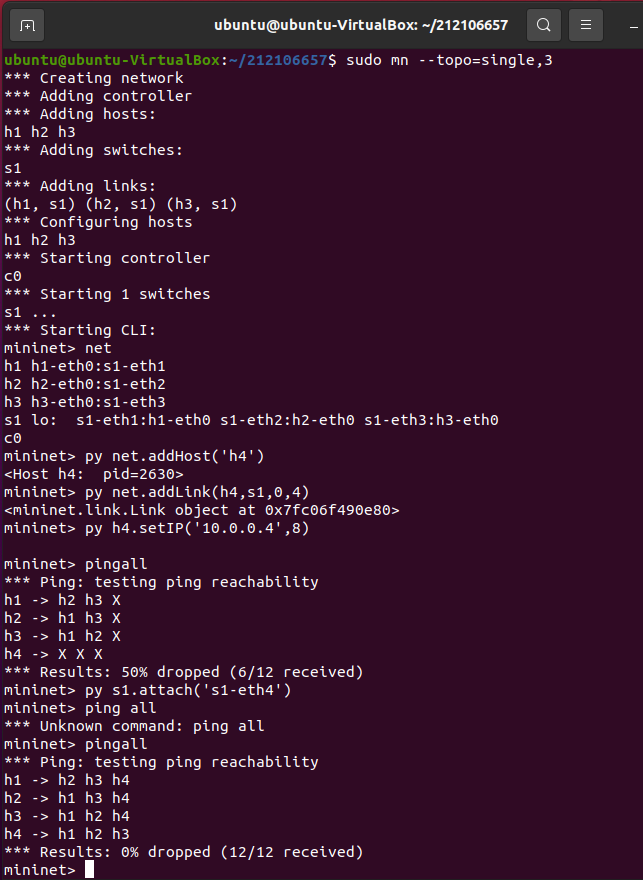

3. 在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

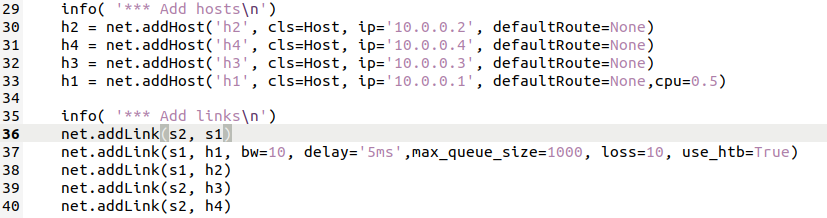

4. 编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
   a) h1的cpu最高不超过50%；
   b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。



（二）进阶要求

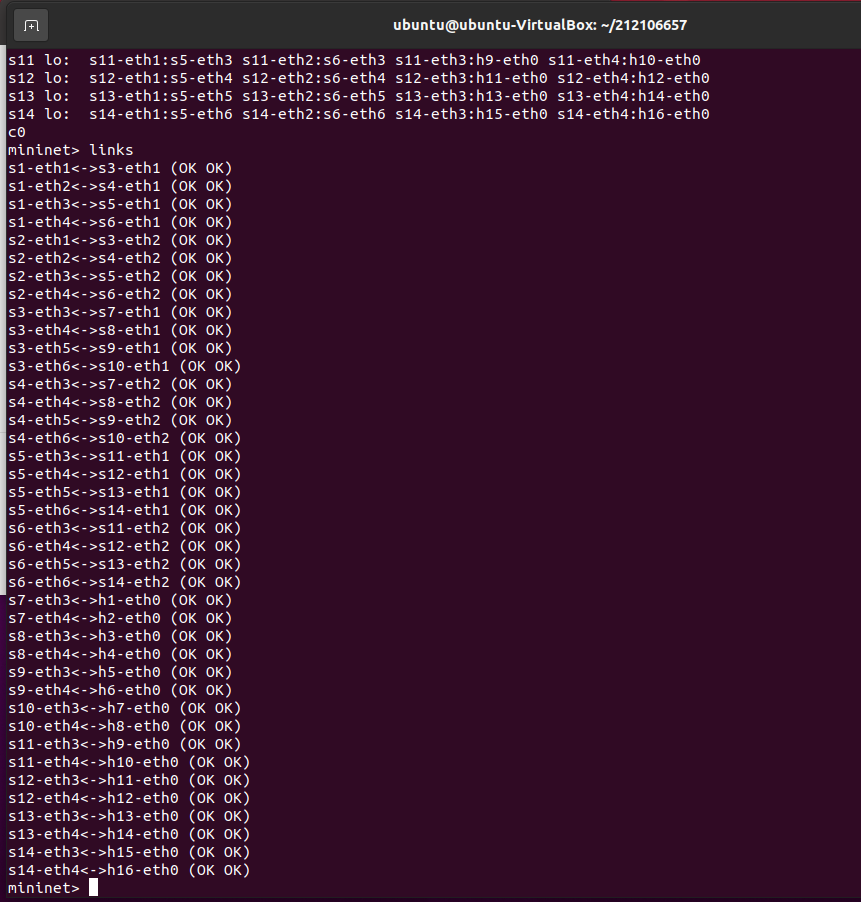

编写Python脚本，生成如下数据中心网络拓扑，要求：

• 编写.py拓扑文件，命名为“学号_fattree.py”；

• 必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

• 设备名称必须和下图一致；

• 使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。








四、个人总结

一开始没有更改python版本时，运行sudo miniedit.py时会出现报错。解决办法是：

sudo cp -r /usr/local/lib/python3.6/dist-packages/ /usr/local/lib/python2.7/

然后在/mininet/examples目录执行以下代码：
sudo apt-get install python-tk
python
import Tkinter

最后在编写Python脚本，生成数据中心网络拓扑时，要特别细心注意，一个符号错误可能就运行失败，运行python代码时碰到权限问题，后面查看文件权限，发现只有只读权限，可以用chmod代码加上权限
