SDN第三次上机实验

实验任务一



试验任务二#

OpenFlow协议中交换机与控制器的消息交互过程如下图所示



Hello#

首先，控制器与交互及互相发送 Hello 消息。









Features Request#

其次，OpenFlow 连接建立之后,控制器需要获得交换机的特性信息，因此控制器向交换机发送 Features Request 消息查询交换机特性.

Features Reply#

交换机在收到控制器发出的 Features Request 消息后，将自己的特性告诉给控制器，返回 Features Request 消息.

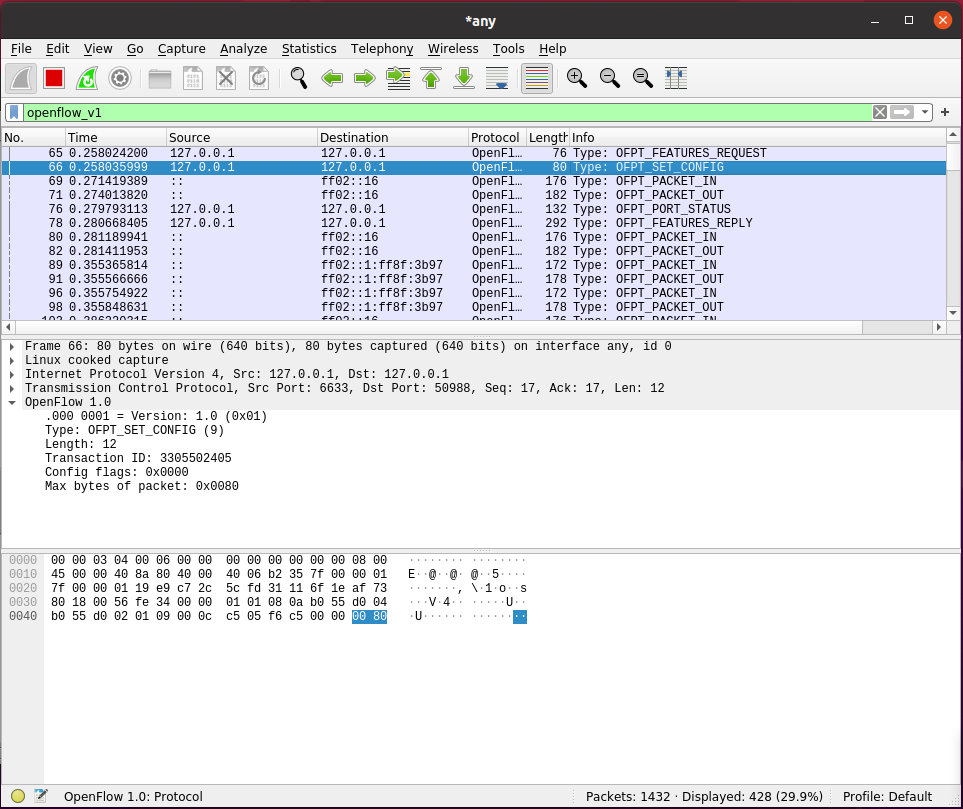

Set config#

知道了交换机的特性之后就要配置交换机了。



Packet-in#





有两种情况会触发交换机向控制器发送 Packet_in 消息

• 1.数据包在交换机中匹配不到流表，则向controller发送Packet_in消息
• 2.数据包在流表中有匹配的条目，但是其中所指示的 action 列表中包含转发给控制器的动作（Output = CONTROLLER）

  (注：该图是因为匹配不到流表，属于第一种)

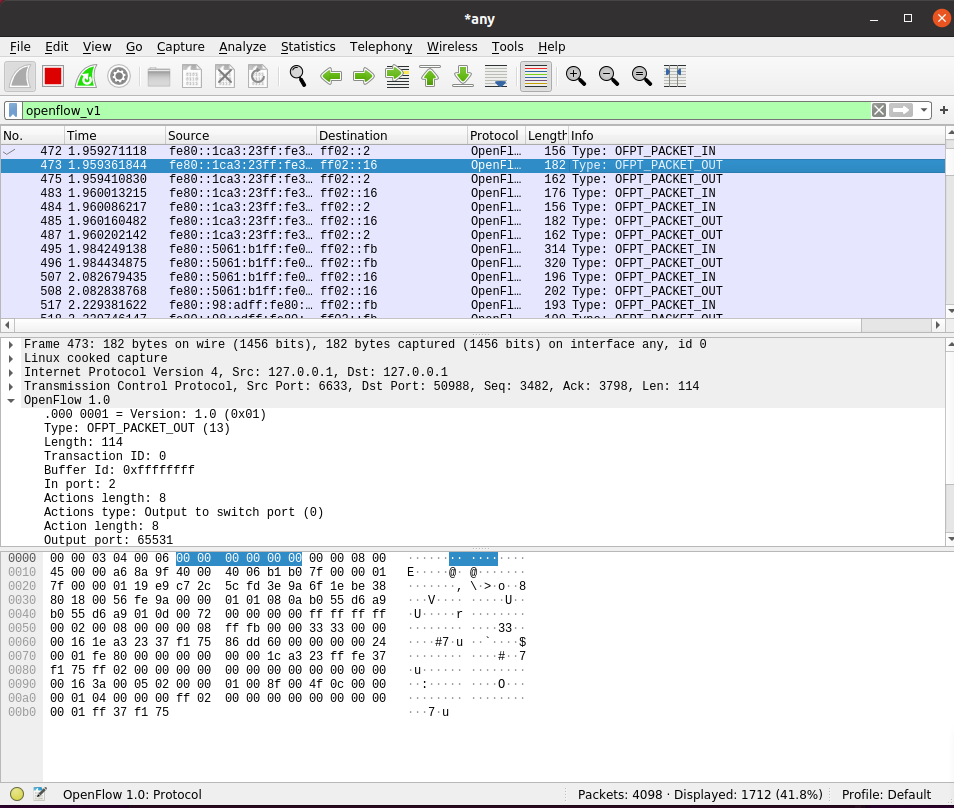

 Packet-out#



心得体会：

　　这次实验不算很难，就是在wireshark抓包的时候先运行了mininet导致一直找不到hello，后来在老师的提醒下成功完成了实验。
