LVM逻辑卷

l LVM逻辑卷

前言：LVM 是 Logical Volume Manager 的简称，译为中文就是逻辑卷管理。它是 Linux 系统对磁盘分区的一种管理机制。

LVM 是在硬盘分区之上建立一个逻辑层，这个逻辑层让多个硬盘或分区看起来像一块逻辑硬盘，然后将这块逻辑硬盘分成逻辑卷之后使用，从而大大提高了分区的灵活性。我们把真实的物理硬盘或分区称作 物理卷（PV） ；由多个物理卷组成一块大的逻辑硬盘，叫作 卷组（VG） ；将卷组划分成多个可以使用的分区，叫作 逻辑卷（LV） 。而在 LVM 中最小的存储单位不再是 block，而是物理扩展块（Physical Extend，PE）。

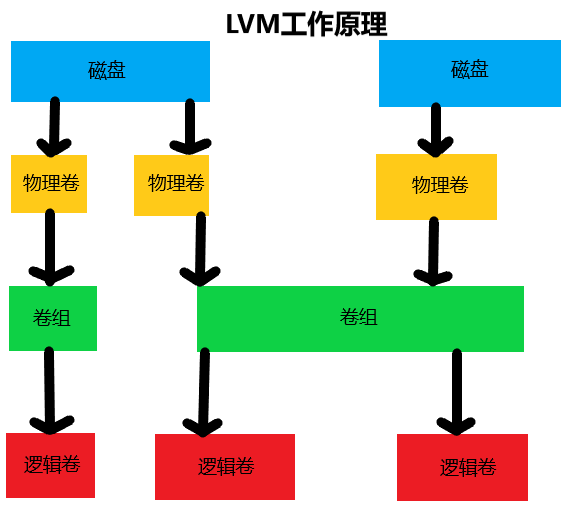

工作原理：逻辑卷(lv)是将几个磁盘分区或者块设备(pv，pv的id必须是8e的，pv可以位于不同的磁盘分区里，pv大小可以不一)组织起来形成一个大的扩展分区(vg,卷组，一个vg至少要包含一个pv。)，该扩展分区不能直接用，需要将其划分成逻辑卷(lv)才能使用，lv可以格式化成不同的文件系统，挂载后直接使用。 lv的扩展和缩减是不会影响原有数据的，但逻辑卷缩减的风险大于逻辑卷扩展的风险。逻辑卷可以支持快照功能。





u 物理卷：就是真正的物理硬盘或分区。

u 卷组：将多个物理卷合起来就组成了卷组。组成同一个卷组的物理卷可以是同一个硬盘的不同分区，也可以是不同硬盘上的不同分区。我们可以把卷组想象为一块逻辑磁盘。

u 逻辑卷：卷组是一块逻辑硬盘，硬盘必领分区之后才能使用，我们把这个分区称作逻辑卷。逻辑卷可以被格式化和写入数据。我们可以把逻辑卷想象为分区。

u 物理扩展：PE是用来保存数据的最小单元，我们的数据实际上都是写入PE当中  的，PE的大小是可以配置的，默认是4MB。

建立 LVM 的步骤：

①　把物理硬盘分成分区，当然也可以是整块物理硬盘；

②　把物理分区建立为物理卷（PV），也可以直接把整块硬盘都建立为物理卷。

③　把物理卷整合为卷组（VG）。卷组就已经可以动态地调整大小了，可以把物理分区加入卷组，也可以把物理分区从卷组中删除。

④　把卷组再划分为逻辑卷（LV），当然逻辑卷也是可以直接调整大小的。我们说逻辑卷可以想象为分区，所以也需要格式化和挂载。

1. 硬盘分区：创建三个磁盘分区

使用命令fdisk /dev/sdb

输入n进行新建







创建三个分区，此时ID号是83我们需要用t将分区ID改为8e：



2. 准备物理卷

使用pvcreate进行创建：准备三个物理卷



用pvs或者pvdisplay进行查看：



3. 准备卷组

使用vgcreate进行准备

格式：vgcreate  卷组名  物理卷



使用vgs或者vgdisplay进行查看



4. 创建逻辑卷

使用lvcreate

格式lvcreate   -L  大小  -n 逻辑卷名  卷组名

-L：指定逻辑卷的大小，单位为：GB、MB、TB等

-n：指定逻辑卷名

用lvs进行查看



将逻辑卷格式化成ext4格式，并挂载在/mnt下，用df -h查看是否挂载成功



5. 扩容逻辑卷

使用命令lvresize

将逻辑卷扩容到300M即：lvresize  -L 300M /dev/vg1/mylv1



检查磁盘错误：e2fsck -f /dev/vg1/mylv1(在此前需要卸载磁盘，ext4执行)



更新逻辑卷信息：resize2fs /dev/vg1/mylv1  (ext4执行)



6. 缩减逻辑卷

检查磁盘错误：e2fsck  -f  /dev/vg1/mylv1  (ext4执行)

更新逻辑卷信息：resize2fs  /dev/vg1/mylv1  50M  (ext4执行)

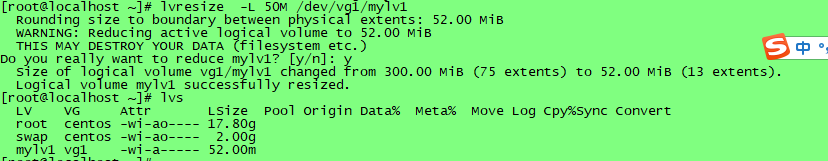

重新设置逻辑卷大小： lvresize  -L 50M  /dev/vg1/mylv1



7. 扩展卷组

先新增卷组sdb5（逻辑分区）2G

准备物理卷组/dev/sdb5(在此之前虚拟机需要重启)



把物理卷5加进逻辑组中：vgextend vg1 /dev/sdb5

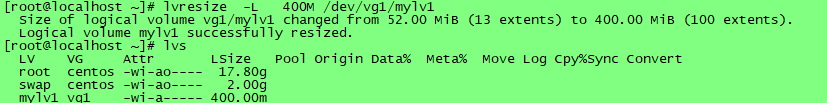

重新设置卷大小：lvsize  -L   400M /dev/vg1/mylv1

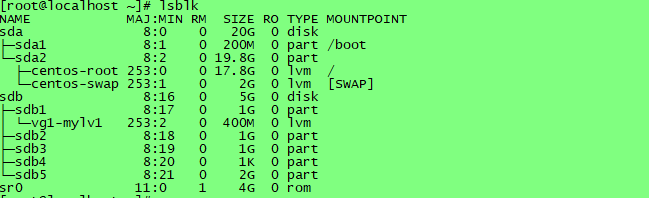

lsblk:查看分区情况
