ZLmediakit的webrtc使用

本文档以win调试为例

准备：安装openssl1.1.1；cmake编译项目时候configure的时候看看有没有正确导入openssl的头文件库文件；也可以等项目编译完从IDE的配置界面修改、增加libssl,libcrypt;

将WWW文件夹，放到编译好的MediaServer服务的同级目录下；配置文件中webrtc的端口注意设置；

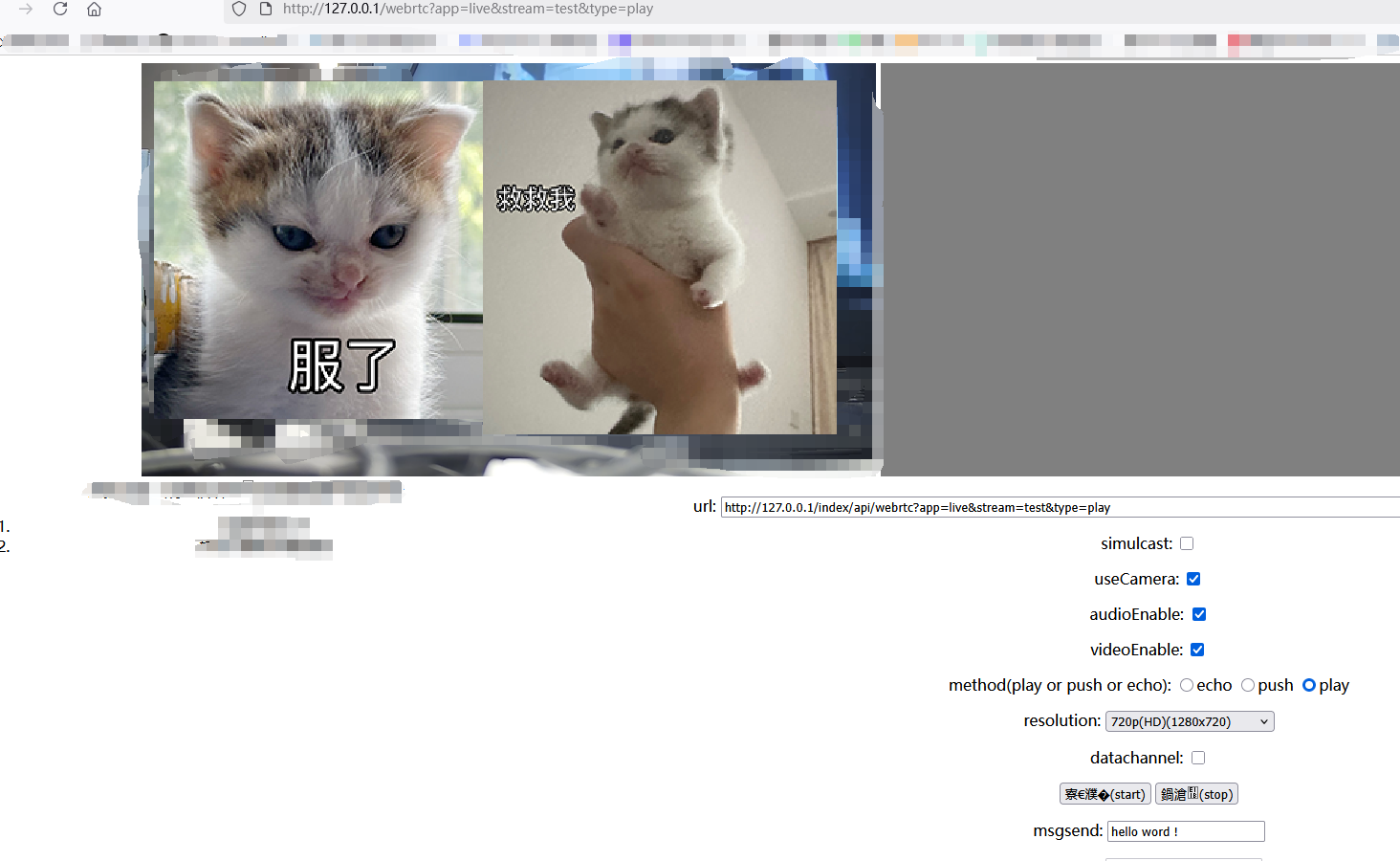

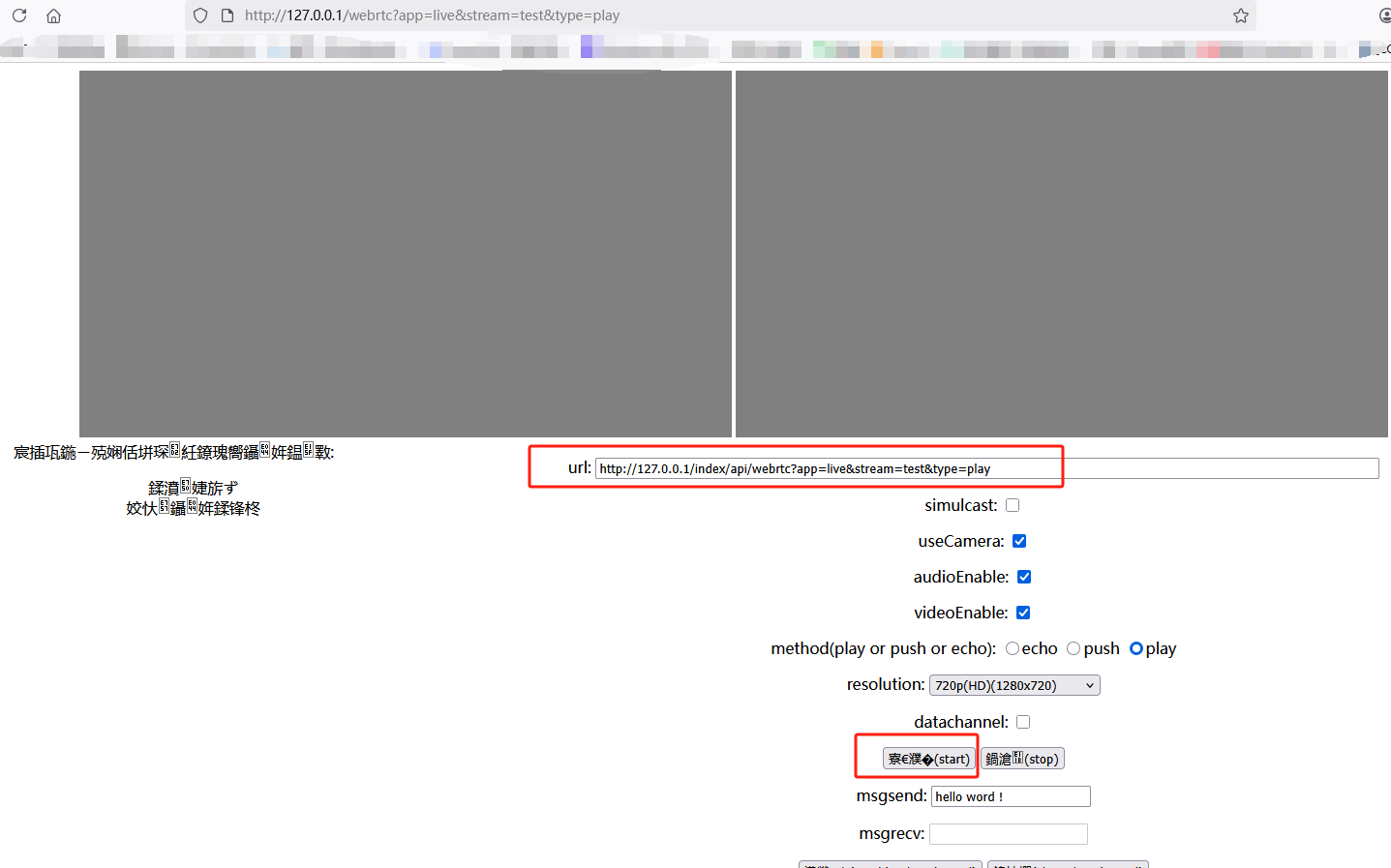

1、简单测试：浏览器输入 127.0.0.1:80/webrtc

显示：

2、在当前界面说明你已经加载了js客户端，然后在本机的MediaServer（流媒体“服务”）拉一条流(代理拉流，使本机流媒体有一条媒体源)；

3、在客户端操作webrtc拉流，拉取流媒体服务中的数据流；

数据传输，涉及stun打洞，获取公网IP，可能涉及到中继转发(要看NAT的模式)；信令服务器交换媒体信息（房间加入，离开，bey等状态命令的交互），和传输协议信息等；peerconnection候选者收集，连通性测试，socket数据传输；

4 抓包交互流程：

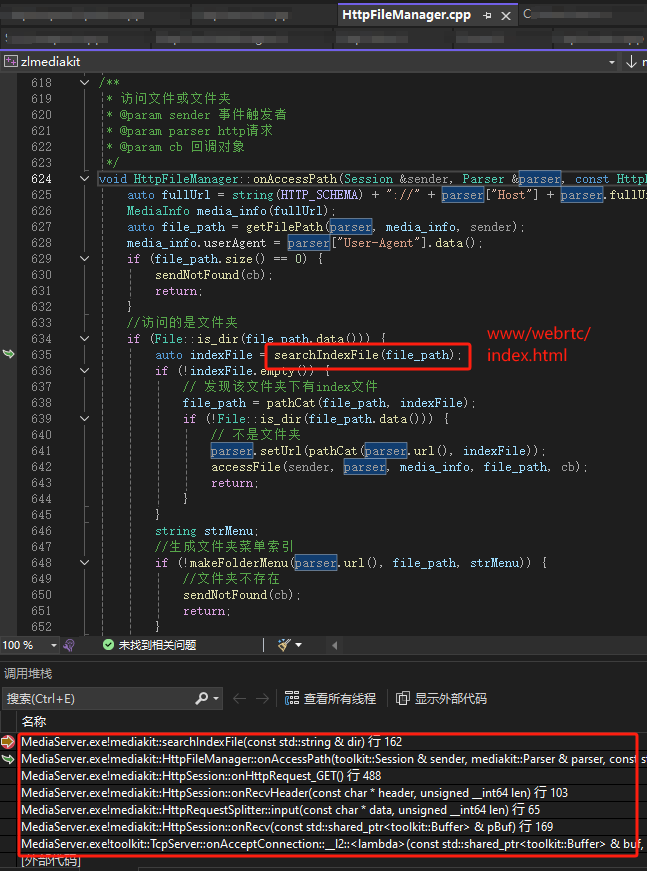

4.1客户端界面：发送http请求后解析到/webrtc的时候，去www里加载对应的html,就显示了上边的界面；HTML对应的数据实现是：ZLMRTCClient.js是一个webrtc-full(默认、没看到SDP里有ICE-Lite，看交互又像Lite模式 emmm....) client

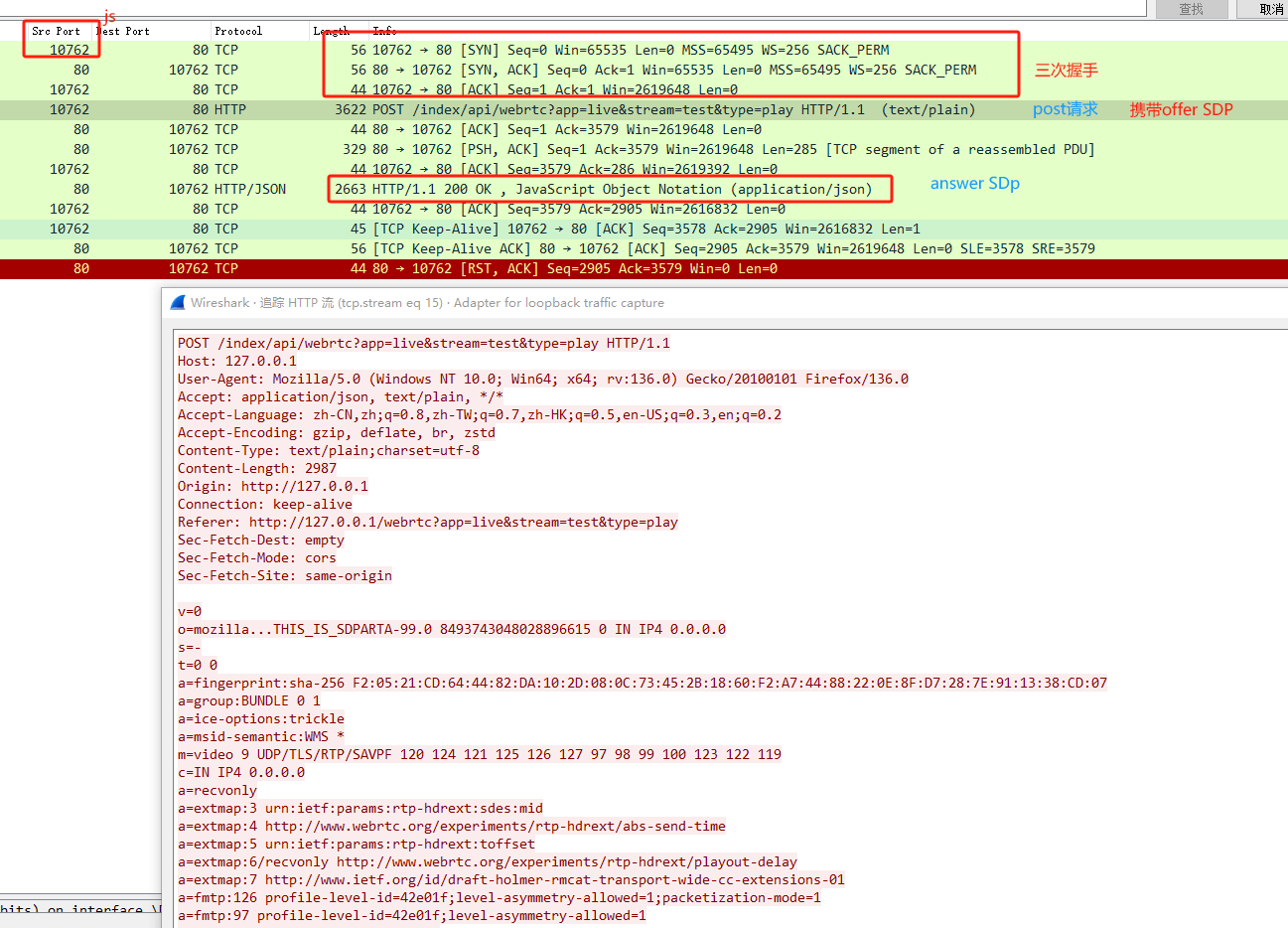

4.2客户端（jsclient）与ZLM（服务端）交互抓包 whep/whip与一般webrtc的区别是SDP放置的位置会有一定的差异：后续遇到再说

ZLMRTCClient.js里有peerconnection,SDP 相关的代码

4.3 服务端的回复（这种不需要信令服务器）

4.3 offer/answer 里边的重要信息

4.3.1 在WebRTC的SDP（会话描述协议）中，a=ice-options:trickle 这一属性用于启用 ‌Trickle ICE‌ 机制，其核心作用是允许端点（如客户端或服务端）在建立连接时逐步交换ICE候选地址（ICE Candidates），而非等待所有候选地址收集完毕后再统一交换；

4.3.2a=ice-ufrag‌：表示ICE会话的用户名片段（username fragment），用于STUN/TURN请求的身份验证

4.3.3 a=ice-pwd‌:表示ICE会话的密码（password），长度通常为22或32位（如示例中的f2c4f0baba9438fca75c36626e5eb360），用于加密候选地址信息‌

4.3.4 a=setup 属性用于指定 DTLS/TLS 连接建立时，本端（发送 SDP 的一端）希望扮演的角色。其可能取值包括：

active：本端主动发起 TLS 握手（作为客户端）。
passive：本端等待对端发起 TLS 握手（作为服务器）。
actpass（默认值）：本端支持两种角色（主动或被动），由对端决定最终角色。
holdconn（已弃用）：预留连接但不进行握手

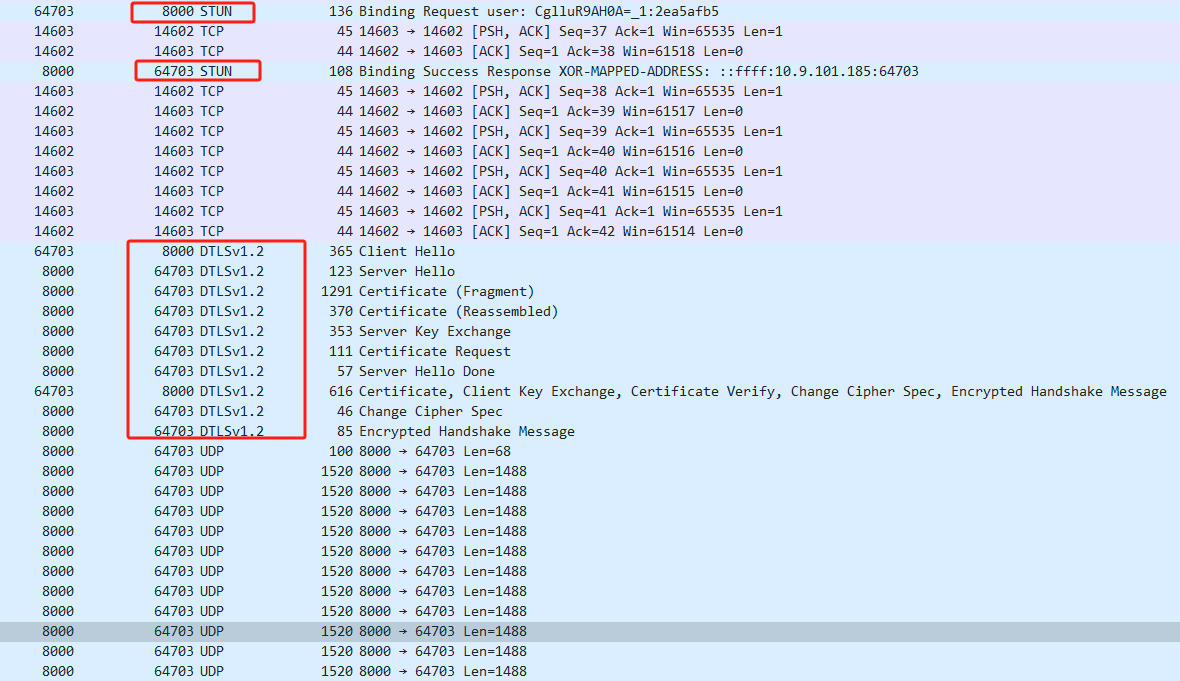

4.4 抓包的其他信息

公网IP绑定；DTLS加密相关；数据传输使用UDP

4.4.1关于打洞中继服务

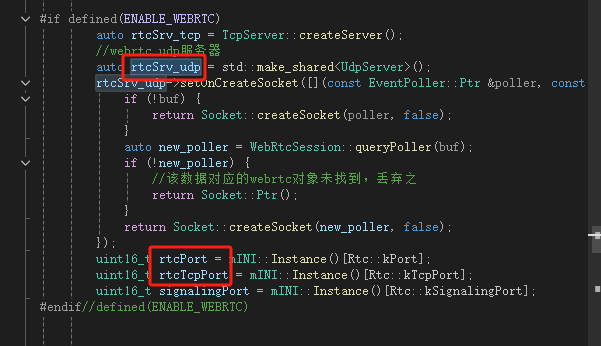

mediaserver中stun等相关信息传输与上边的Http请求和信令传输用的不是一个协议；

#rtc udp服务器监听端口号，所有rtc客户端将通过该端口传输stun/dtls/srtp/srtcp数据，
#该端口是多线程的，同时支持客户端网络切换导致的连接迁移
#需要注意的是，如果服务器在nat内，需要做端口映射时，必须确保外网映射端口跟该端口一致
port=8000
#rtc tcp服务器监听端口号，在udp 不通的情况下，会使用tcp传输数据
#该端口是多线程的，同时支持客户端网络切换导致的连接迁移
#需要注意的是，如果服务器在nat内，需要做端口映射时，必须确保外网映射端口跟该端口一致
tcpPort = 8000

4.4.2 涉及到NAT的集中模式，对称，端口限制，全锥，打洞，为什么需要打洞，中继等等含义可以看下边的博客讲的很好

推荐文章：https://www.cnblogs.com/ishang/p/3810382.html

在cs模型的网络编程中，服务器都架设在公网，服务器端不用打洞

P2P网络编程中，通信的双方A和B既要当服务器，又要当客户端。因此打洞是双方的：A在自己的NAT上为B打一个洞，让B的数据能过来；B在自己的NAT上为A打一个洞，让A的数据能过来

Full cone NAT（全锥形NAT）：所有从同一个内网的（IP，端口）发送出来的请求都会被映射到同一个外网（IP，端口），且任何一个外网主机都可以通过访问映射后的公网地址，实现访问位于内网的主机设备功能

Restricted Cone NAT（地址受限锥形NAT）：类似完全圆锥形NAT，但外部主机必须先收到内网主机的数据包才能发送数据给它；限制比全锥形NAT多了：IP地址限制。

Port Restricted Cone NAT（端口受限锥形NAT）：类似受限圆锥形NAT，但还有端口限制。外部主机必须使用固定的源端口才能发送数据给内网主机。

Symetric NAT（对称NAT）：所有从同一个内网（IP，端口）发送到同一个目的IP和端口的请求都会被映射到同一个IP和端口。换句话说（Src IP，Src port, Dst IP, Dst port）只要有一个发生变化都会使用不同的映射条目，即此NAT映射与报文四元组绑定

4.4.3 为什么要用stun turn?

STUN协议没有穿越的能力，它只是为穿越提供反射地址(Server Reflexive Address)

如果使用stun获取公网IP后，无法达到数据传输的目的 --》TURN协议使用中转的方式实现位于两个不同NAT后的客户端通信

4.4.4 为什么需要打洞穿越？

一般NAT不允许外部公网主机访问局域网主机（出口路由器实施了网络地址转换（NAT）策略，这导致了内网IP地址对外不可见）；当时P2P这种通信方式，有可能任意一端给另一端发送消息，公对私，私对私；那这样就需要NAT内部的局域网做一个打洞操作，拿到自己的公网IP，公网IP的交换（候选者收集），让对方能通过本端打的洞，穿越过来；

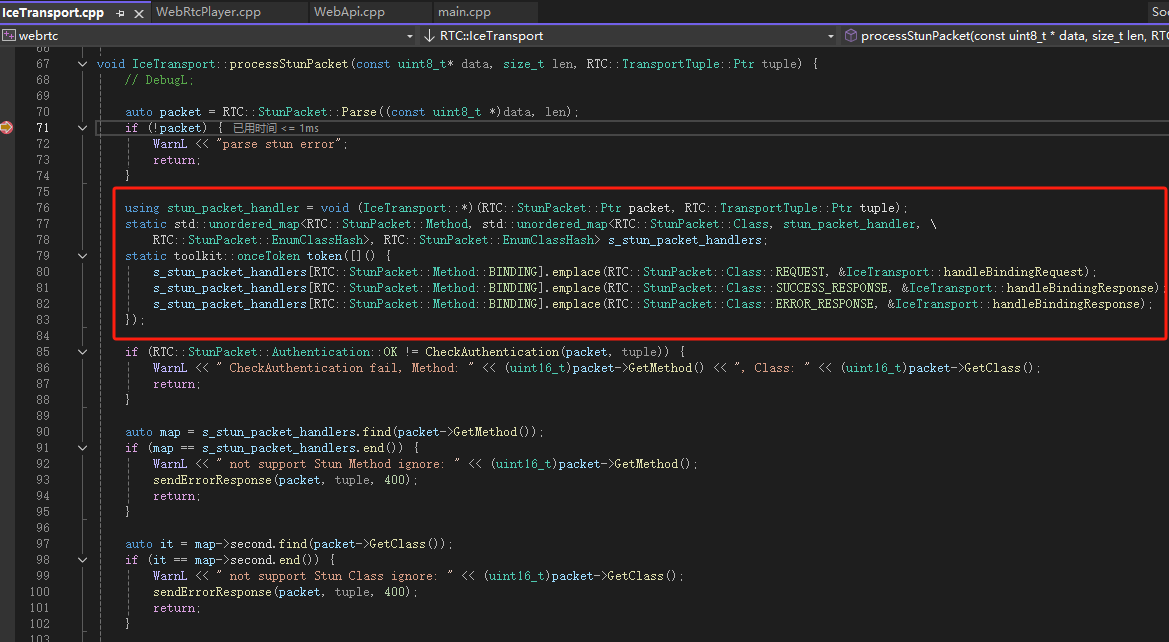

4.4.5 抓包中的stun解析；

　　STUN，首先在RFC3489中定义，作为一个完整的NAT穿透解决方案，英文全称是Simple Traversal of UDP Through NATs，即简单的用UDP穿透NAT；所以stun的交互用的是UDP

客户端向 STUN 服务器发送请求。
STUN 服务器处理并响应。
客户端接收响应并解析公共 IP 和端口。
客户端根据收到的公共 IP 和端口进行 NAT 穿越和路径选择。
数据包分析

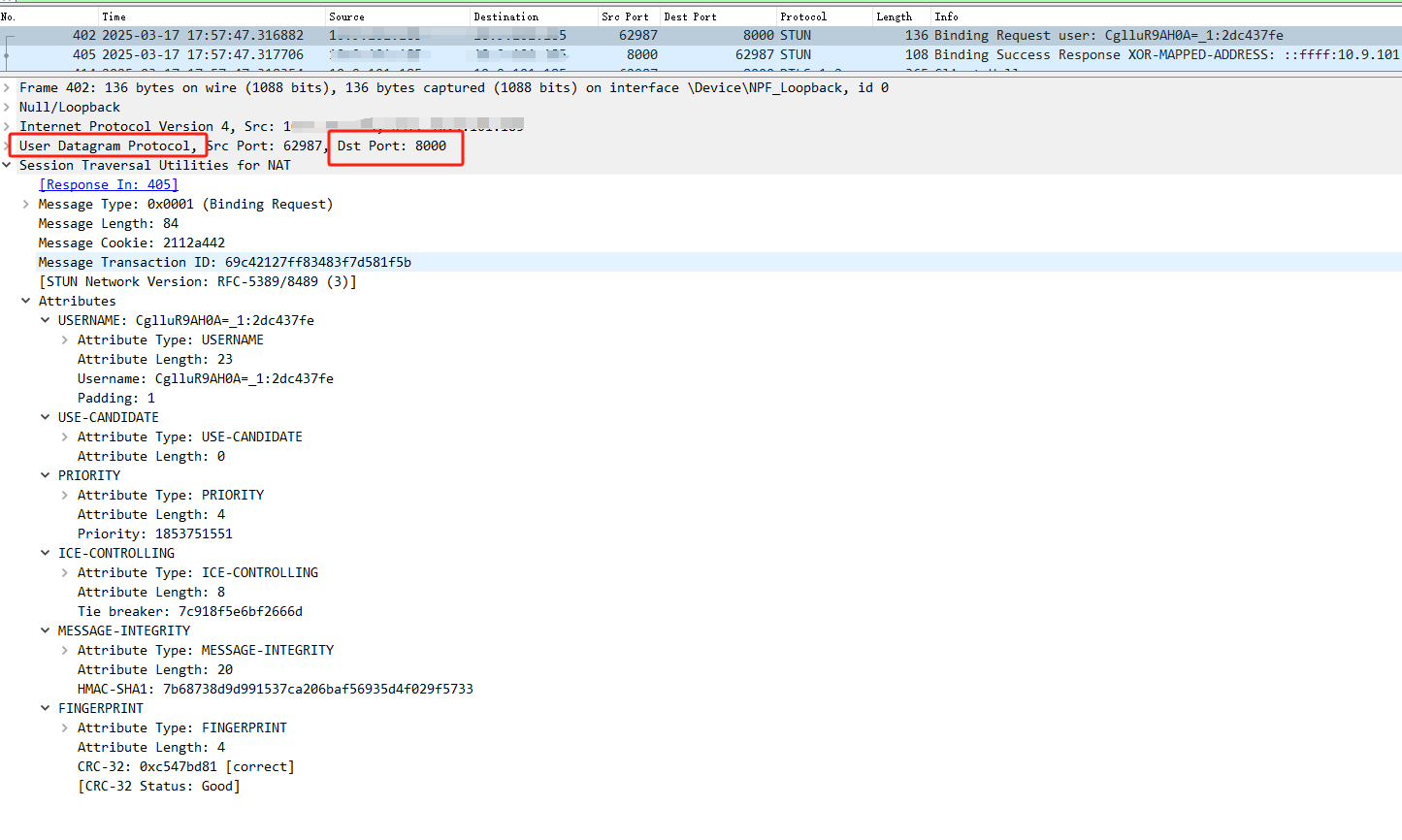

4.4.5.1 stun绑定请求(https://www.rfc-editor.org/rfc/rfc3489.txt)

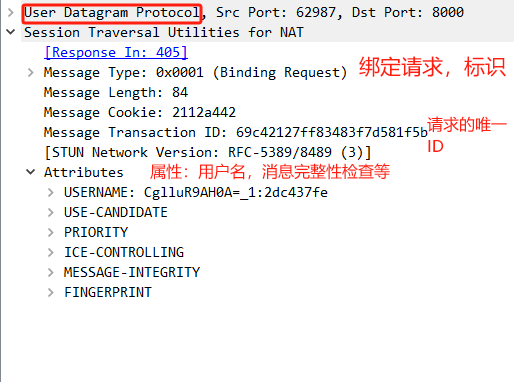

当客户端向 STUN 服务器发送一个 STUN 请求时，这个请求被称为 Binding Request。这个请求的目标是让 STUN 服务器返回客户端的公共 IP 地址和端口；

（用户名，候选信息:希望使用当前地址为交互地址，优先级，ICE协商流程）

消息类型：

      0x0001  :  Binding Request
      0x0101  :  Binding Response
      0x0111  :  Binding Error Response
      0x0002  :  Shared Secret Request
      0x0102  :  Shared Secret Response
      0x0112  :  Shared Secret Error Response

消息属性：

   0x0001: MAPPED-ADDRESS
   0x0002: RESPONSE-ADDRESS
   0x0003: CHANGE-REQUEST
   0x0004: SOURCE-ADDRESS
   0x0005: CHANGED-ADDRESS
   0x0006: USERNAME
   0x0007: PASSWORD
   0x0008: MESSAGE-INTEGRITY
   0x0009: ERROR-CODE
   0x000a: UNKNOWN-ATTRIBUTES
   0x000b: REFLECTED-FROM

常见错误码

   400 (Bad Request): The request was malformed.  The client should not
        retry the request without modification from the previous
        attempt.

   401 (Unauthorized): The Binding Request did not contain a MESSAGE-
        INTEGRITY attribute.

   420 (Unknown Attribute): The server did not understand a mandatory
        attribute in the request.

   430 (Stale Credentials): The Binding Request did contain a MESSAGE-
        INTEGRITY attribute, but it used a shared secret that has
        expired.  The client should obtain a new shared secret and try
        again.

   431 (Integrity Check Failure): The Binding Request contained a
        MESSAGE-INTEGRITY attribute, but the HMAC failed verification.
        This could be a sign of a potential attack, or client
        implementation error.

   432 (Missing Username): The Binding Request contained a MESSAGE-
        INTEGRITY attribute, but not a USERNAME attribute.  Both must be
        present for integrity checks.

   433 (Use TLS): The Shared Secret request has to be sent over TLS, but
        was not received over TLS.

   500 (Server Error): The server has suffered a temporary error. The
        client should try again.

   600 (Global Failure:) The server is refusing to fulfill the request.
        The client should not retry.

服务端的响应:

4.4.5 DTLS信息交互（DTLS（数据报传输层安全协议））

WebRTC 使用 SRTP 来进行数据的加解密，DTLS 的作用仅仅是用来做密钥交换，商议出一个本条链路的传输秘钥，RTP/RTCP 的数据为了与历史设备兼容性的考虑，完全通过 SRTP 来实现。

DTLS 的作用是给数据通道数据加密（保证数据安全性）、增加链路证书校验机制（防止网络攻击）。与 TLS over TCP 不同，UDP层没有对数据报文的乱序、丢包做处理，会导致链路证书校验协商无法保证。所以：

DTLS 在创建连接时的握手消息里面，需要增加可靠性传输机制；（零声Github分享官）

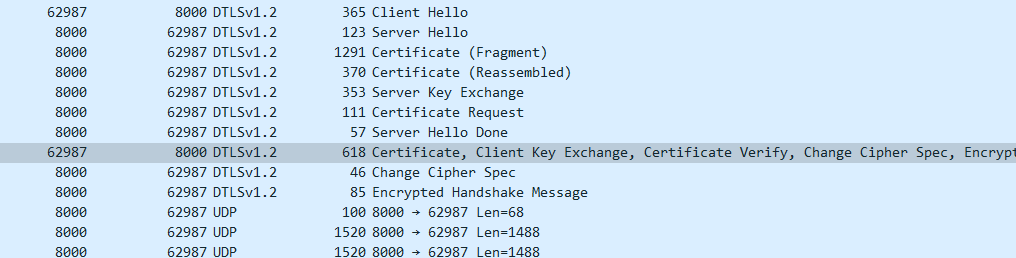

下述协商秘钥过程，走UDP传输协议：

（图片来源于华为产品网站）

协商具体细节：

DTLS握手流程详细描述如下。来源于华为

    Hello协商。
        ClientHello：DTLS客户端发送ClientHello报文给DTLS服务器启动握手，携带它支持的DTLS版本和加密套件等信息。
        HelloVerifyRequest：DTLS服务器响应HelloVerifyRequest给DTLS客户端，携带选定的版本、加密套件以及Cookie信息。如果DTLS服务器允许DTLS客户端在以后的通信中重用本次会话，DTLS服务器还会为本次会话分配会话ID。
    二次Hello协商。
        ClientHello：DTLS客户端发送Client Hello报文中加入服务端发送过来的Cookie，添加了Random，客户端还携带了用于协商的加密套件。
        ServerHello：DTLS服务端响应ServerHello给DTLS客户端，验证Cookie是否合法，若是通过Cookie验证，则继续进行握手连接；若验证失败，则拒绝建立连接。
        Certificate：DTLS服务器将携带自己公钥信息的数字证书发送给DTLS客户端，以便客户端对服务器进行身份认证。
        ServerKeyExchange：DTLS服务器向DTLS客户端发送自己的临时公钥。
        CertificateRequest：DTLS服务器要求DTLS客户端提供证书，以便服务器对客户端进行身份认证。
        ServerHelloDone：DTLS服务器通知DTLS客户端版本和加密套件协商结束，开始进行密钥交换。
    密钥协商。
        Certificate：DTLS客户端发送自己的证书给DTLS服务器。
        ClientKeyExchange：DTLS客户端验证DTLS服务器的证书合法后，利用证书中的公钥加密DTLS客户端随机生成的密钥发给DTLS服务器。
        CertificateVerify：DTLS客户端发送验证消息给服务器，以便服务器对客户端进行身份认证。
        ChangeCipherSpec：DTLS客户端通知DTLS服务器后续报文将采用协商好的密钥和加密套件进行加密。
        Finished：DTLS客户端通知DTLS服务器，握手过程结束。
        ChangeCipherSpec：DTLS服务器通知DTLS客户端后续报文将采用协商好的密钥和加密套件进行加密。
        Finished：DTLS服务器通知DTLS客户端，握手过程结束。

握手成功后，DTLS客户端也就完成了对DTLS服务器的身份验证。因为只有拥有私钥的DTLS服务器才能从ClientKeyExchange消息中解密得到密钥，才有后续握手的成功。

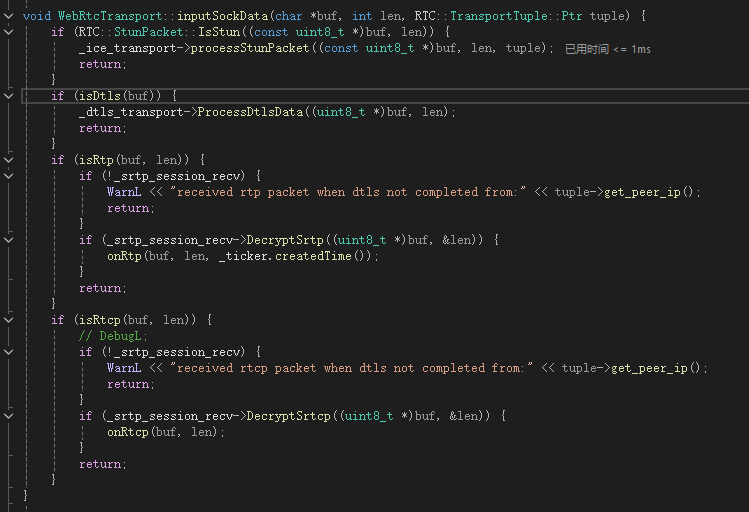

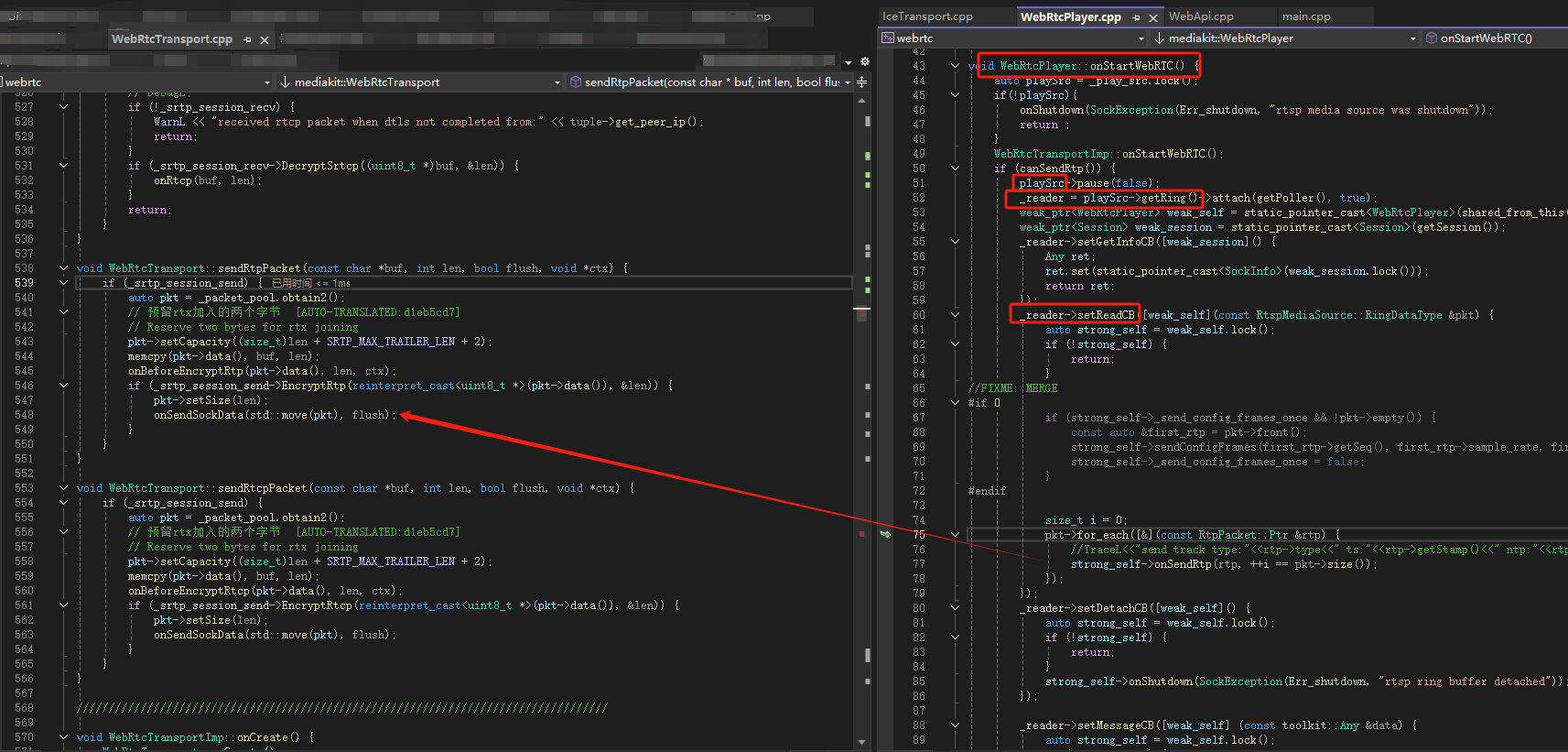

协商之后开始传输数据一般是加密的RTP即SRTP数据；使用的传输端口就是stun,DTLS 使用的端口；继续传输数据；

5、ZLM作为服务端响应webrtc拉流经过了那些步骤：

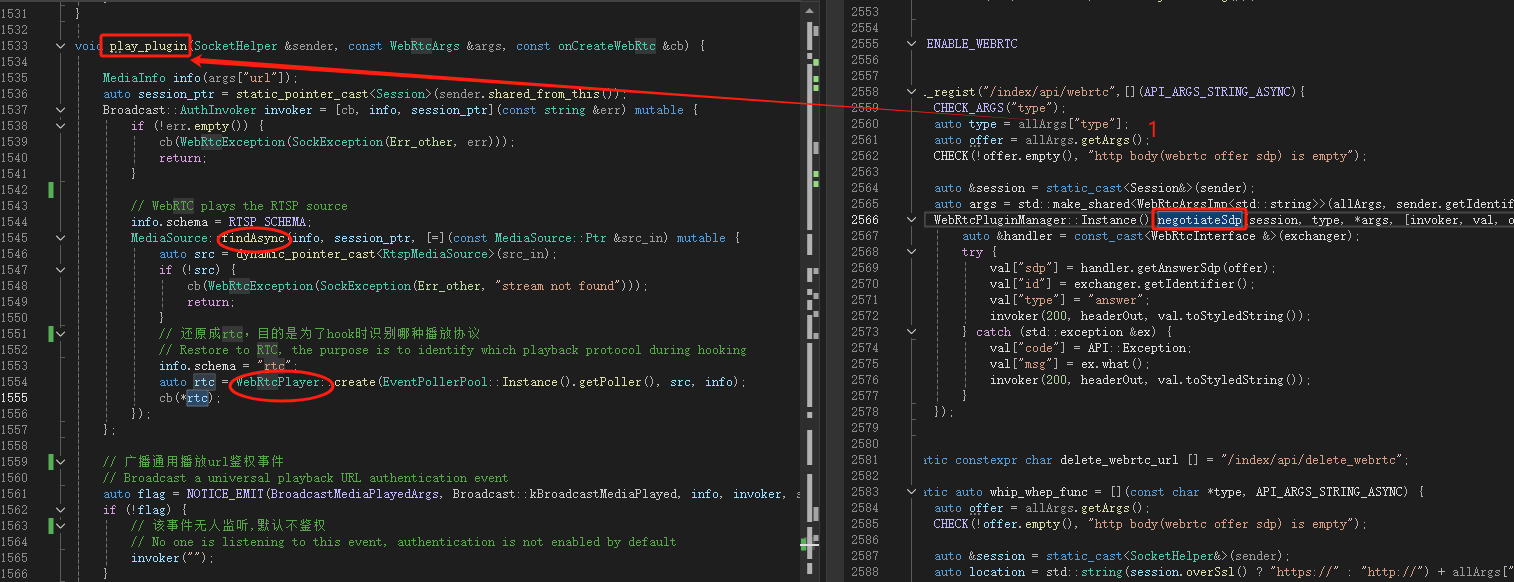

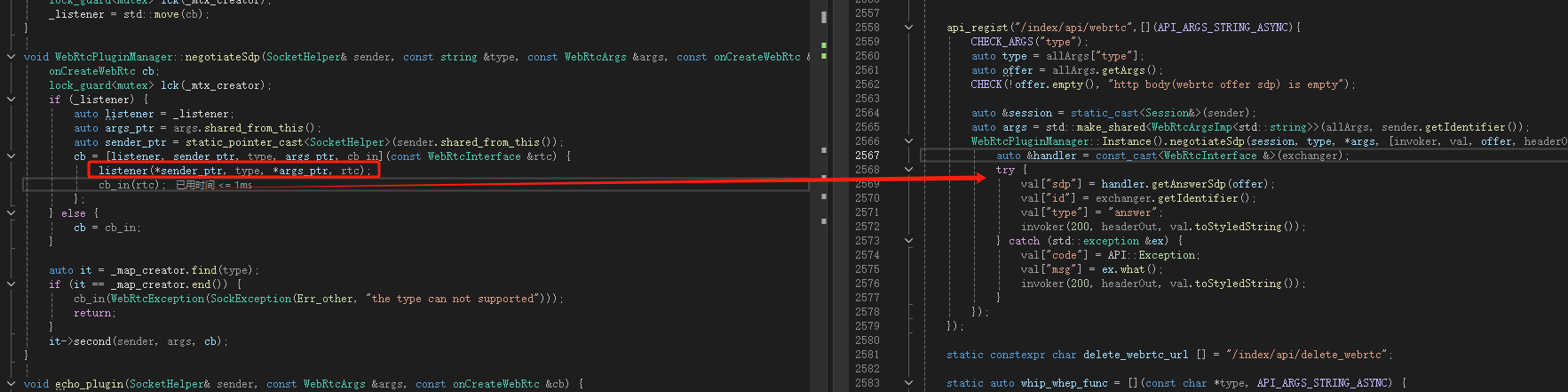

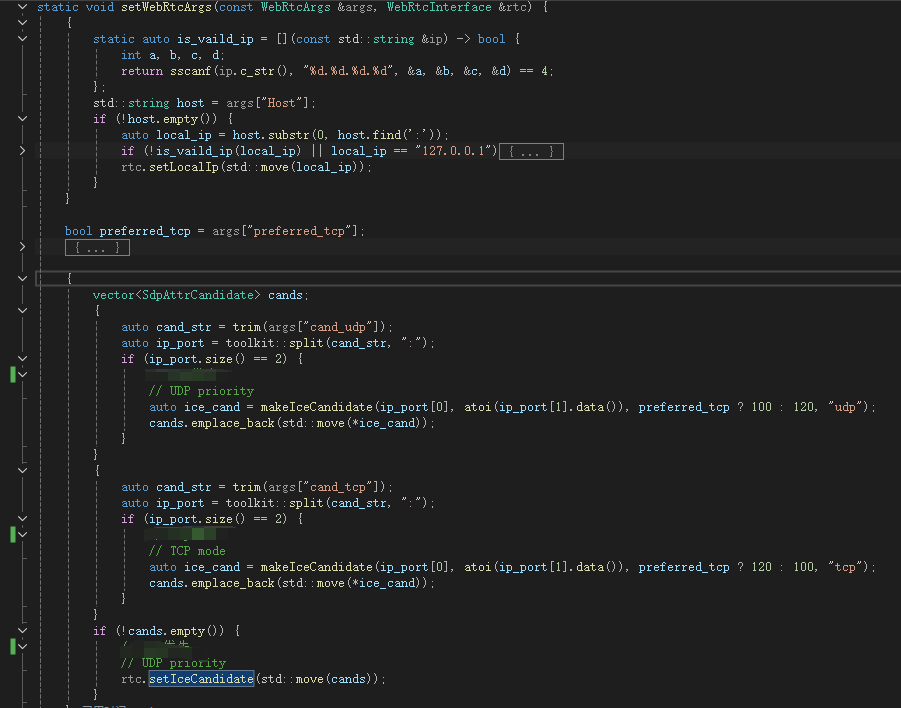

进入到webapi.cpp下的/index/api/webrtc 接口响应处；根据Http请求的type值，首先协商SDP；查找媒体源，创建webrtcplayer；（代码来自ZLM）
