实验一：SDN拓扑实践

一、实验目的
能够使用源码安装Mininet；
能够使用Mininet的可视化工具生成拓扑；
能够使用Mininet的命令行生成特定拓扑；
能够使用Mininet交互界面管理SDN拓扑；
能够使用Python脚本构建SDN拓扑。
二、实验环境
Ubuntu 20.04 Desktop amd64

三、实验要求
（一）基本要求

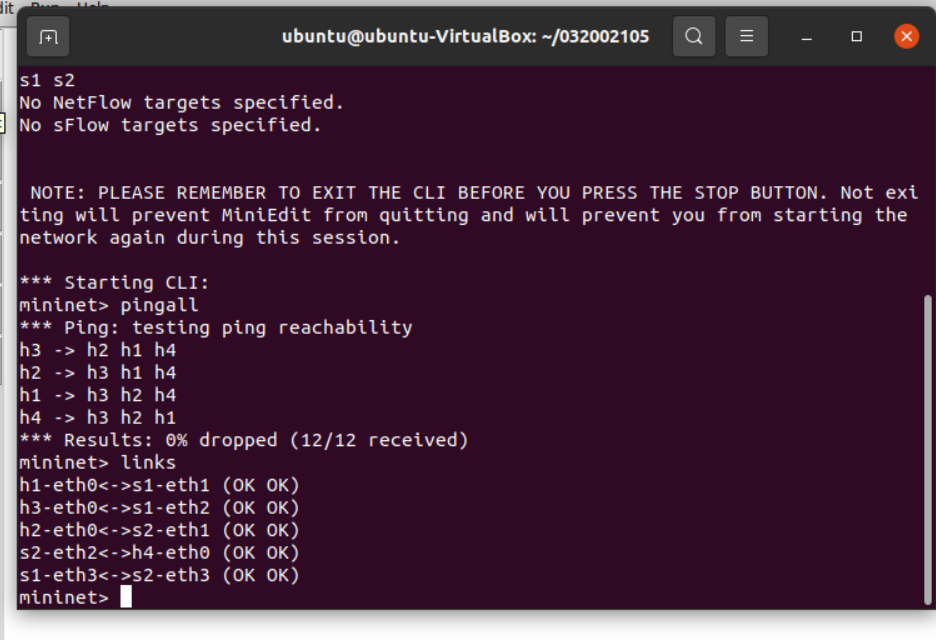

1.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。


2.使用Mininet的命令行生成如下拓扑：
a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

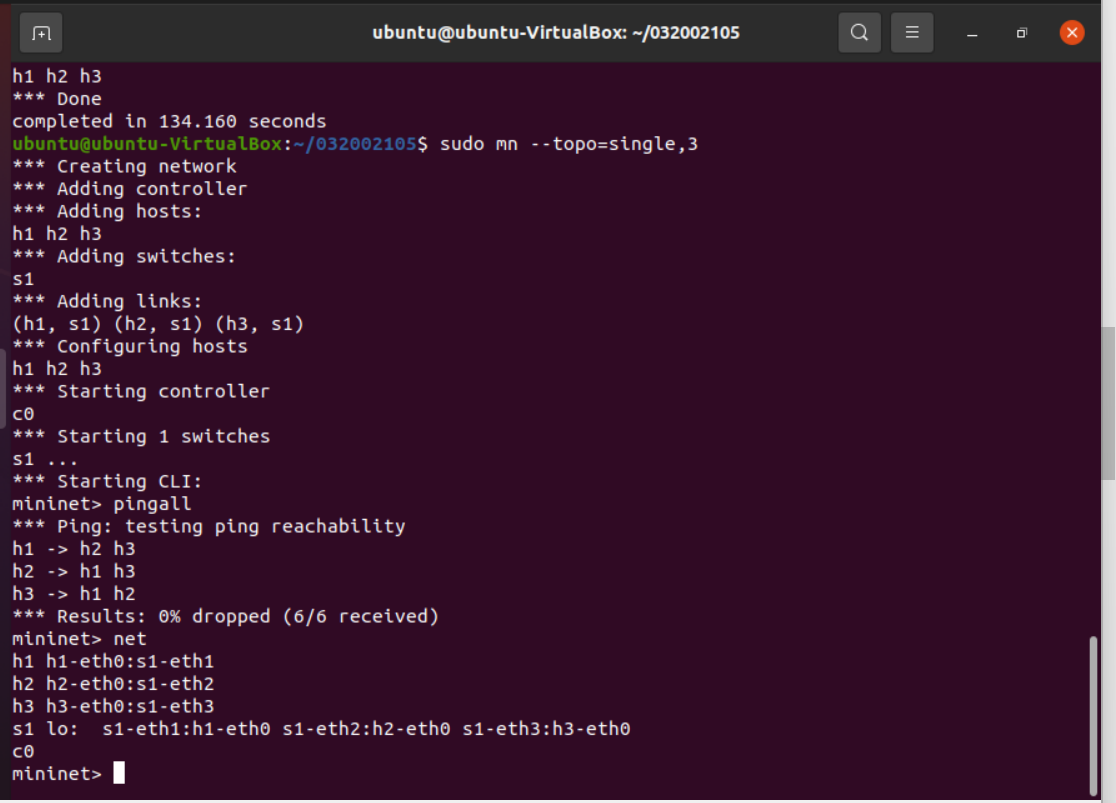

b) 3台主机，每个主机都连接到同1台交换机上。

3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

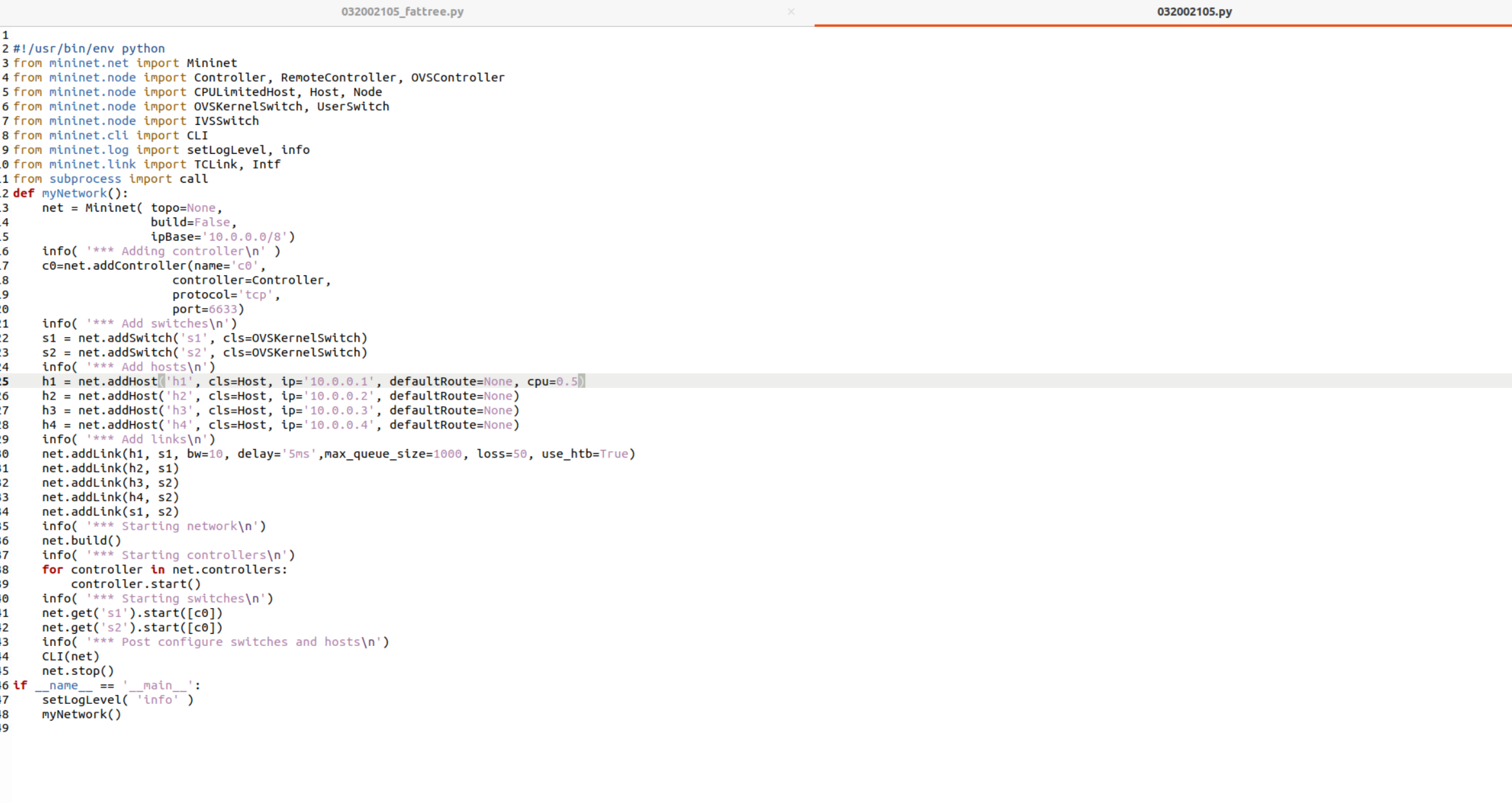

4.编辑（一）中第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

运行结果

二）进阶要求

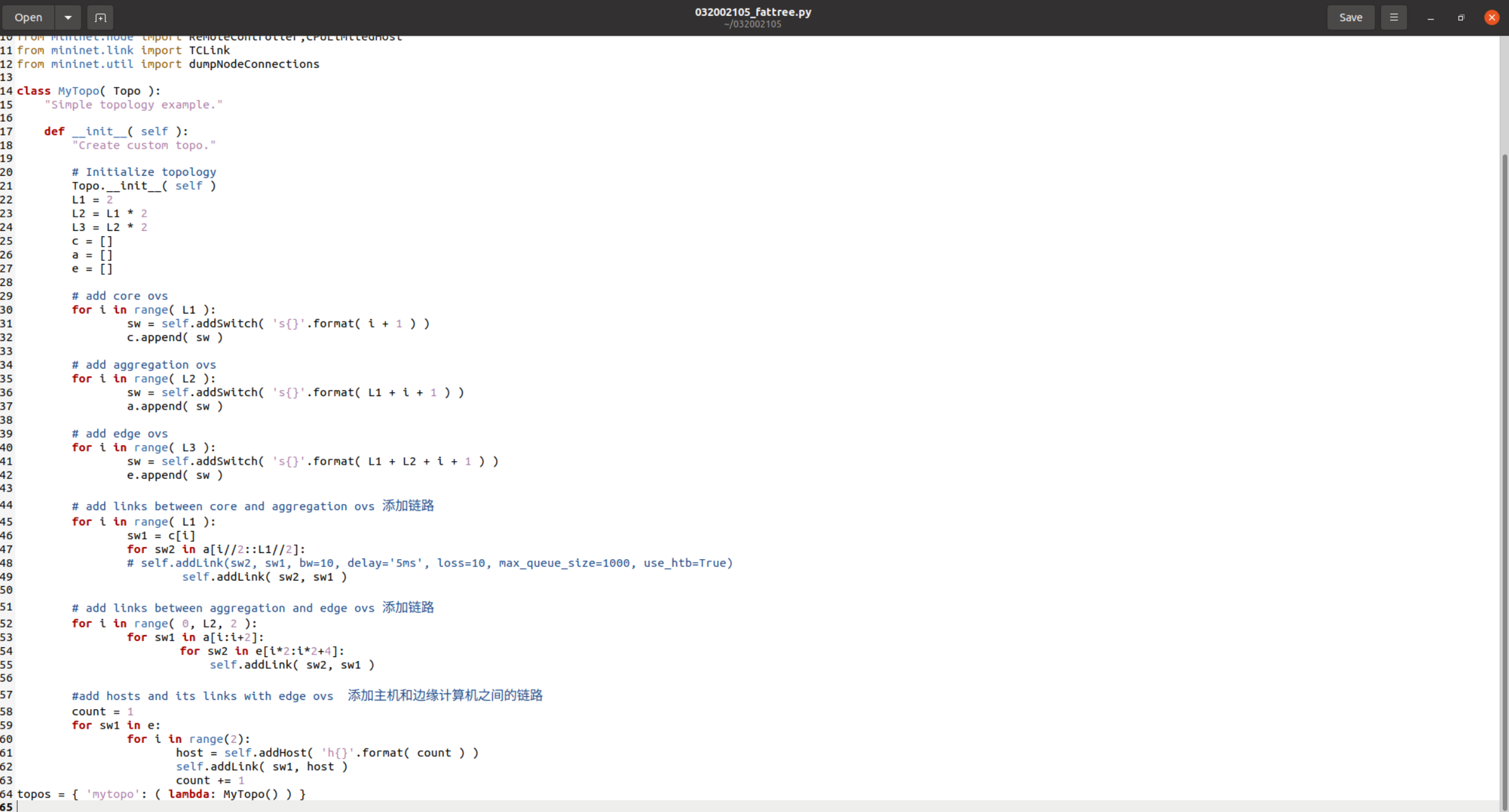

编写Python脚本，生成如下数据中心网络拓扑，要求：

编写.py拓扑文件，命名为“学号_fattree.py”；

必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

设备名称必须和下图一致；

使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。

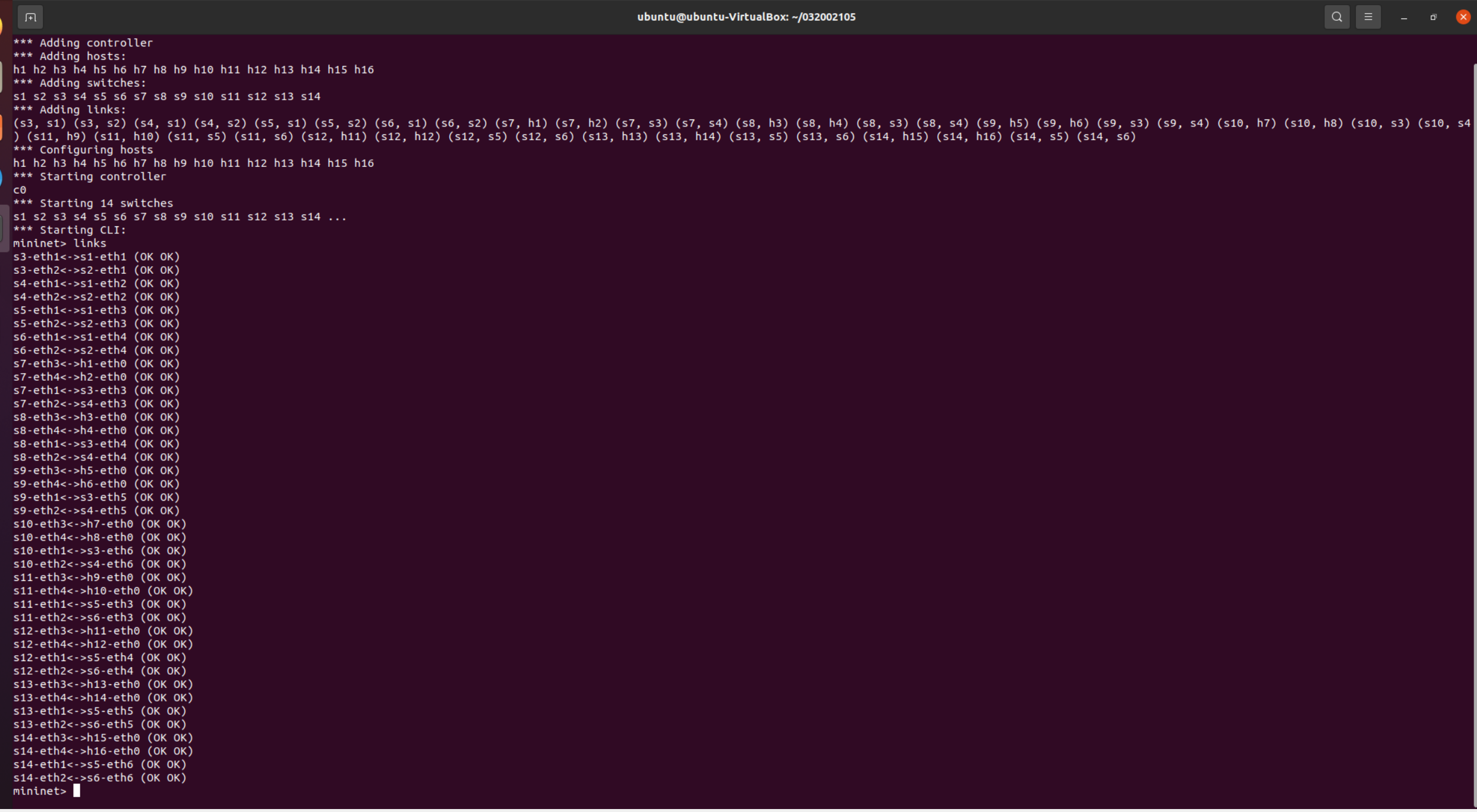

运行结果

四、个人总结：
·运行不了miniedit.py
解决方法：查看/usr/local/lib/python2.7/目录下的dist-package，发现为空空如也，而/usr/local/lib/python3.8/目录下包含了mininet的相关组件,执行：sudo cp -r /usr/local/lib/python3.8/dist-packages/ /usr/local/lib/python2.7/
·（一）中的032002105.py文件只读不可写
解决方法：通过执行：sudo chmod 777 032002105.py使其可读可写
·心得体会：对于python语言不熟悉，因此一边学习python的基础一边做这次实验，但是还有很多不理解的地方，通过查看实验要求中的参考资料以及参考已完成同学的代码，逐步摸索出进阶要求中的代码的含义，对python的语法以及应用有更多的认识，同时也对拓扑结构有更深入的理解。
