梁结构的瞬态完全分析法

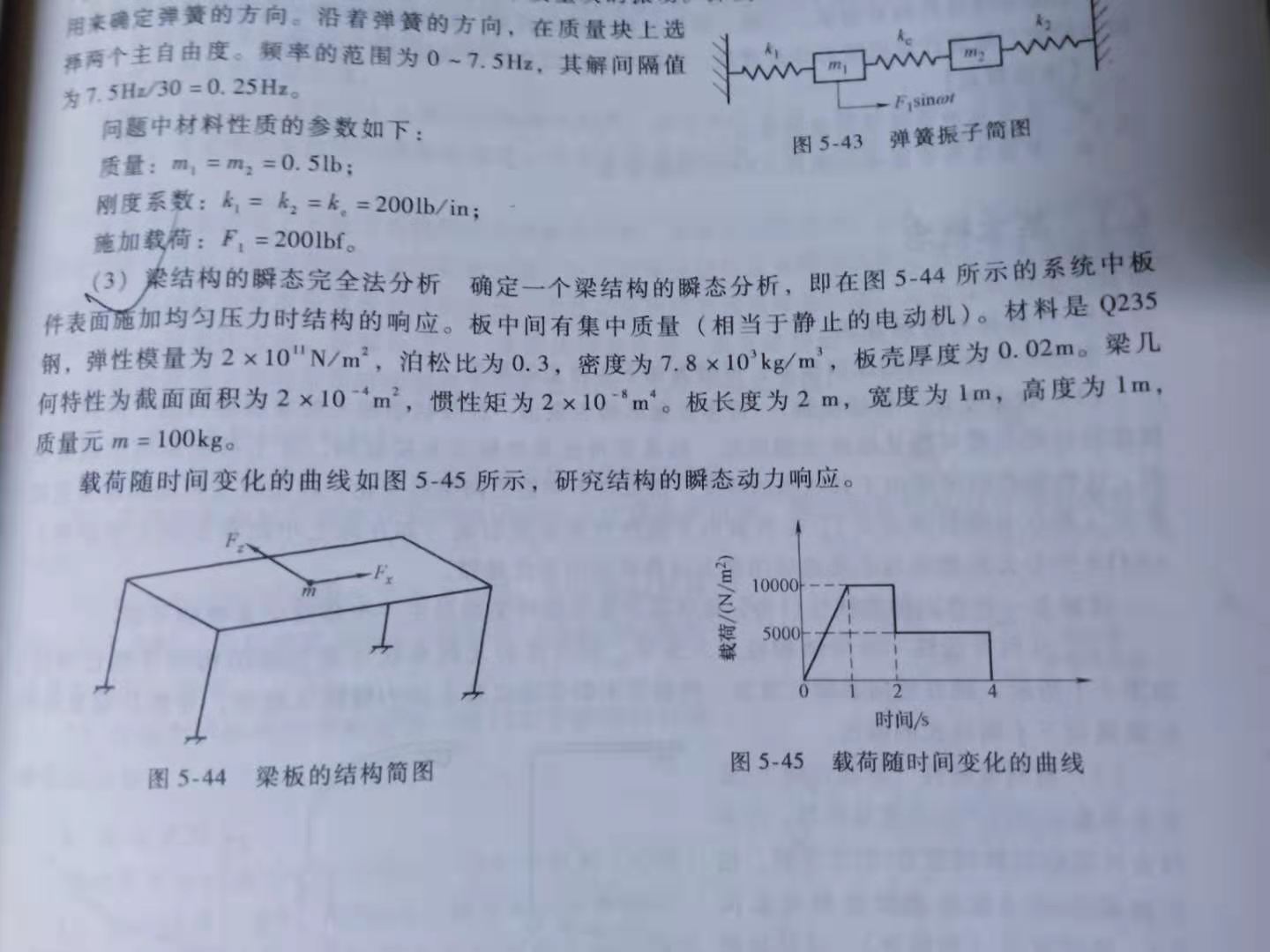

题目如图(本文仅对ansys14.0求解该问题的步骤进行讲解，对于其结果并不作深入分析)

1、首先建立模型，建模部分相对简单些，本文省略步骤。具体可以参考https://www.docin.com/p-1780044740.html。（只建议参考建模部分）。

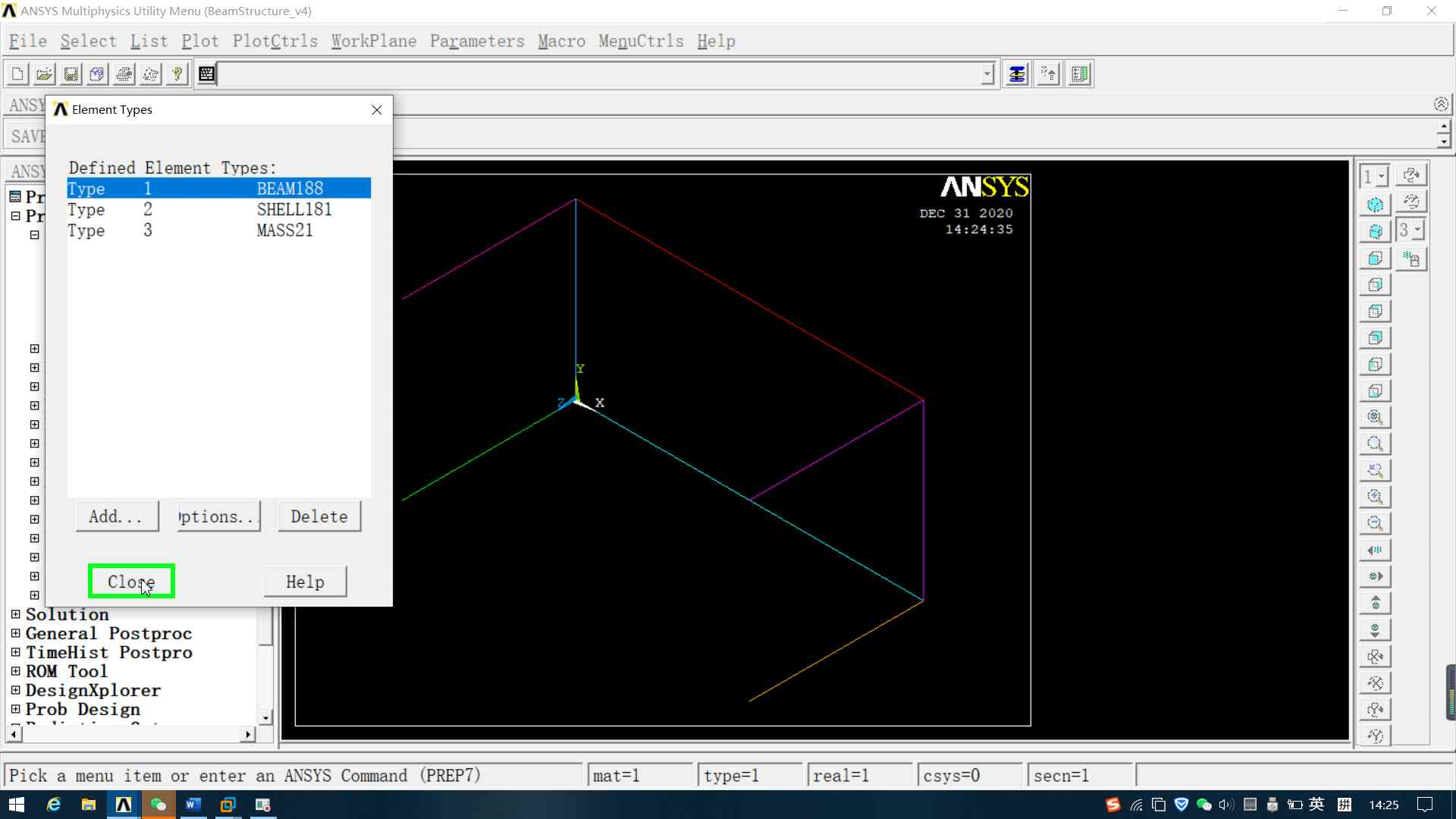

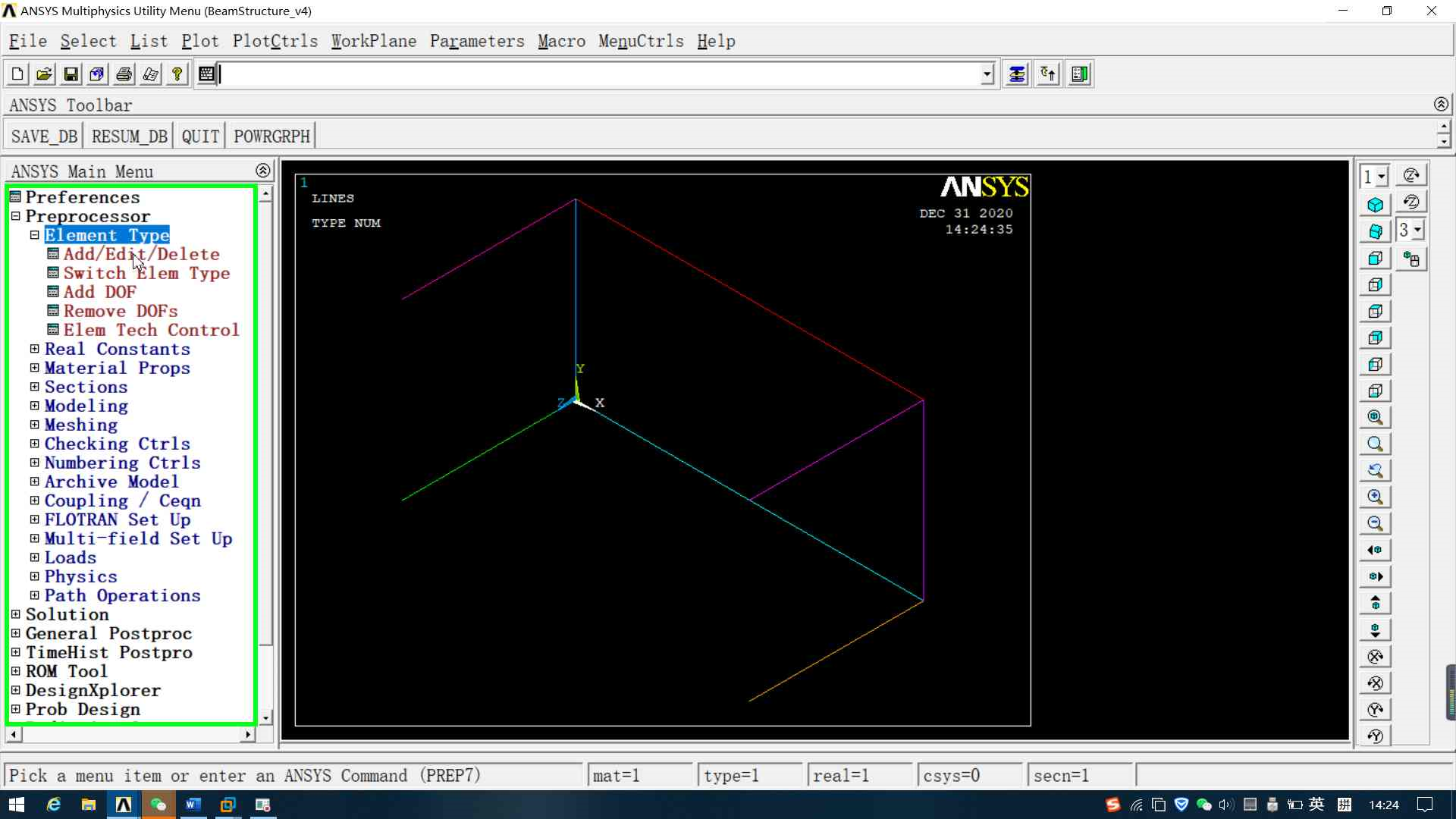

2、定义单元类型，模型材料，横截面参数

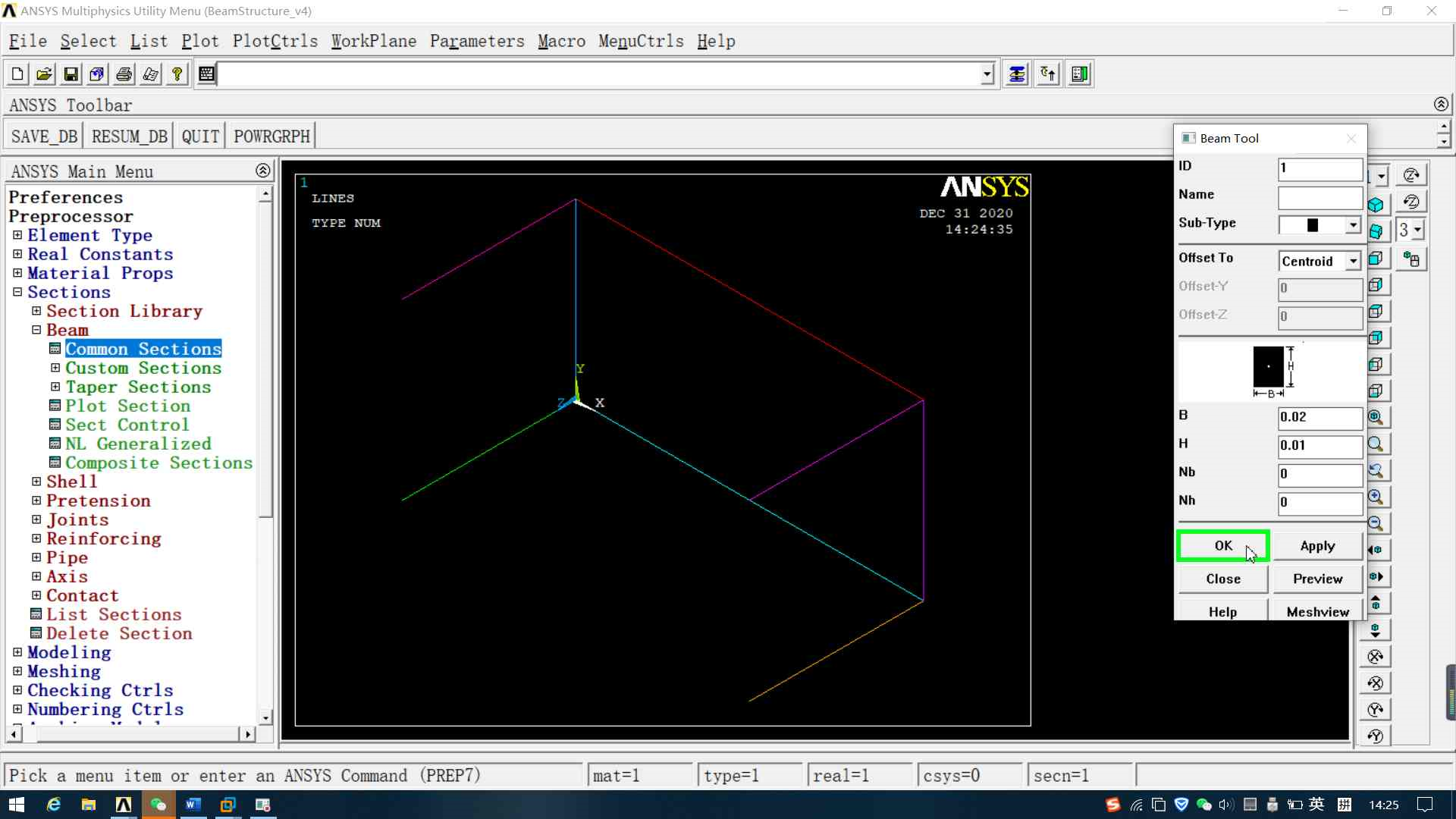

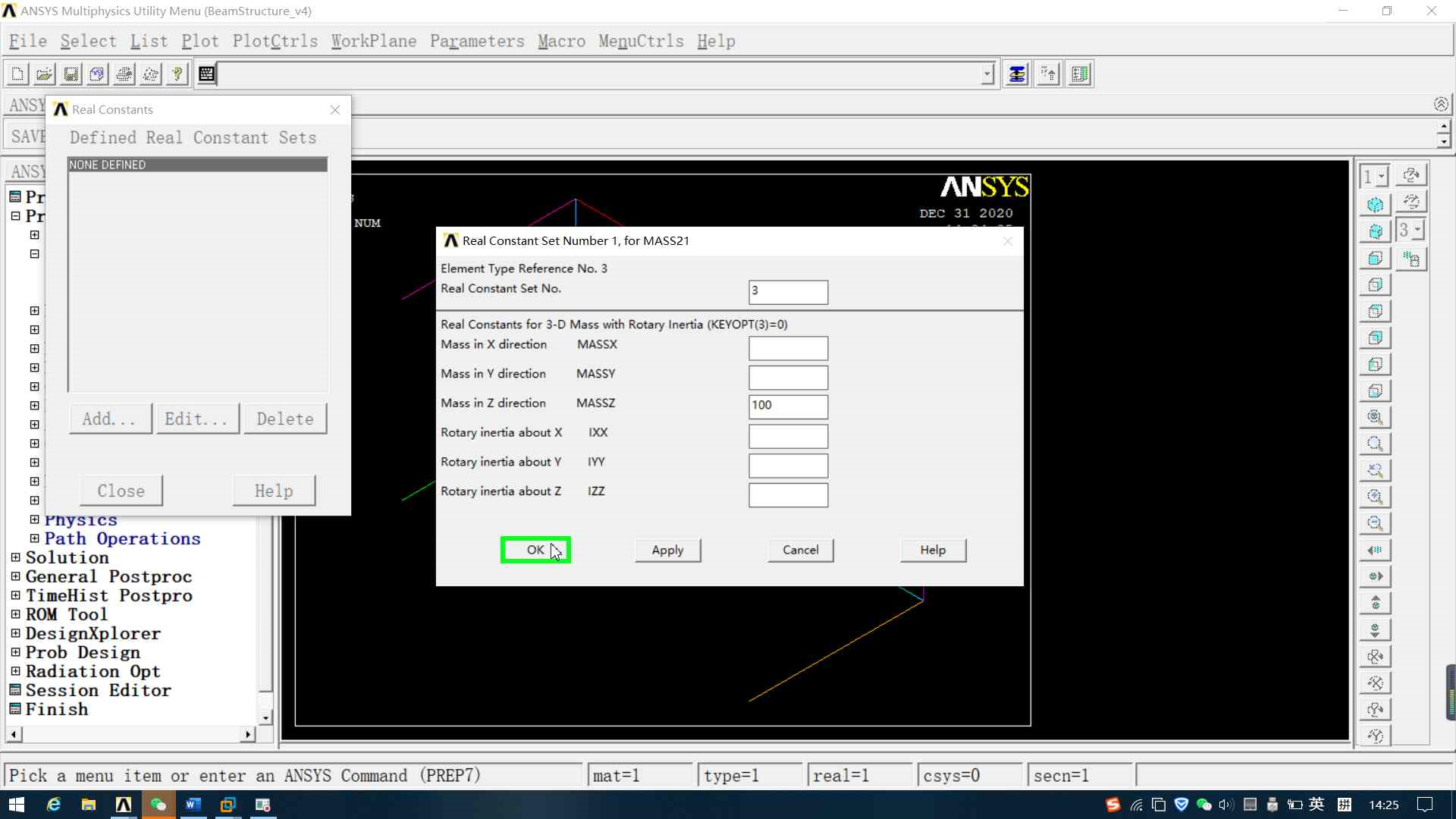

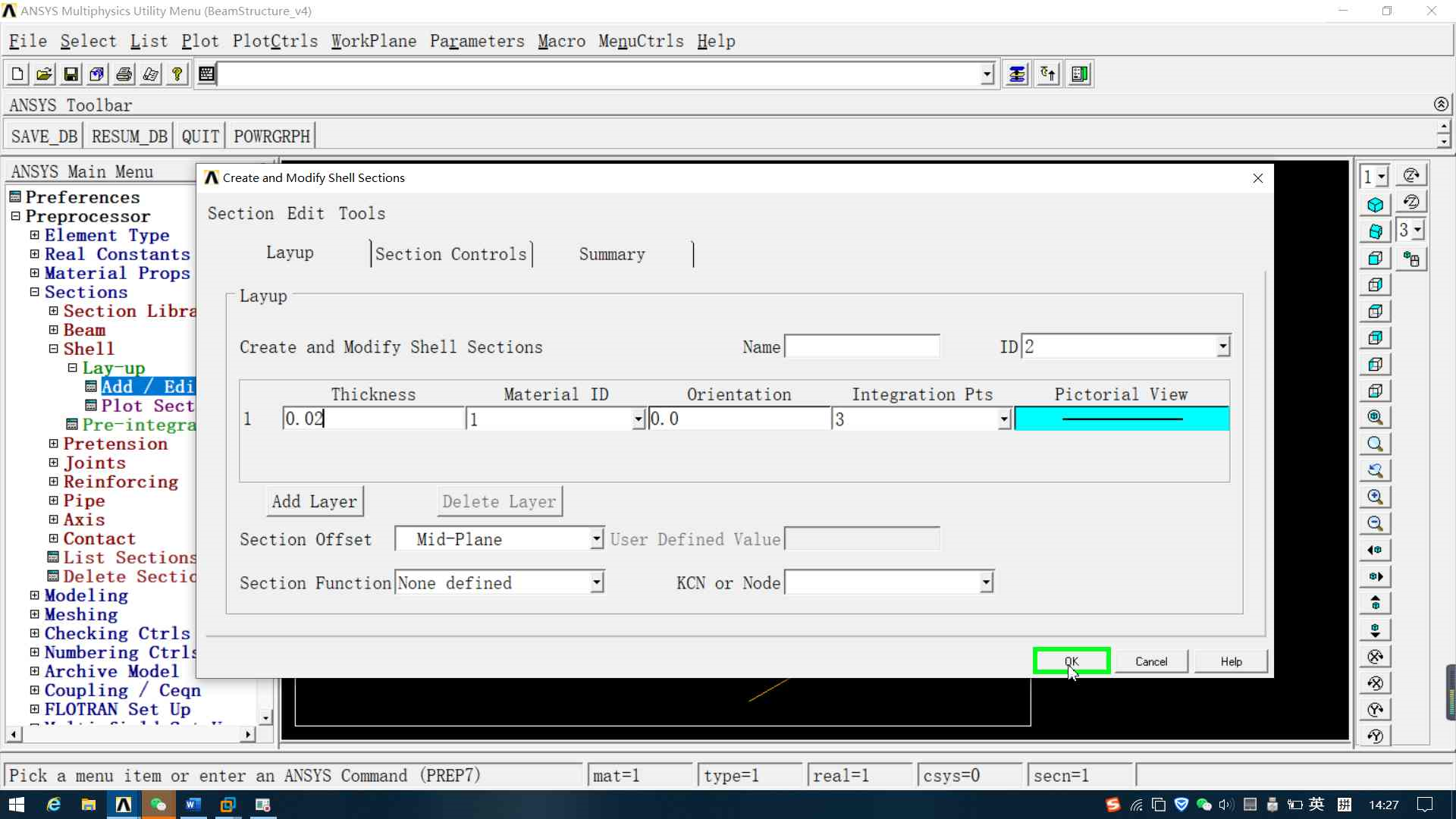

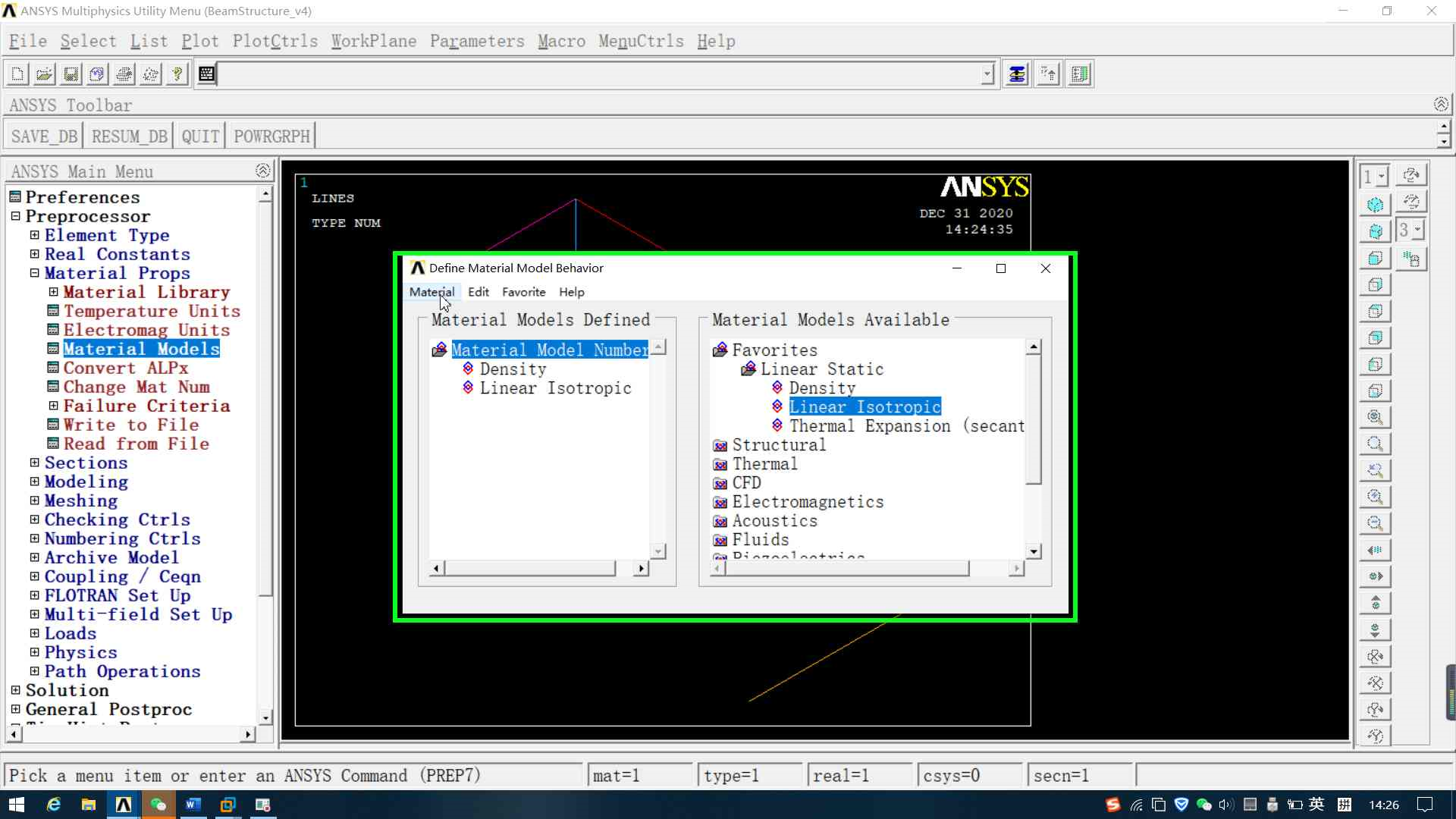

设置模型的材料，质量块的常数，beam结构和shell壳厚度，特别注意beam与shell的ID号不要重复，否则在mesh时横截面容易选错。模型的材料密度/弹性模量/泊松比要在设置shell横截面之前设置，否则设置shell横截面时会报错。Ansys14.0中，beam和shell的横截面在sections中设置，质量块的属性在real constants中设置。

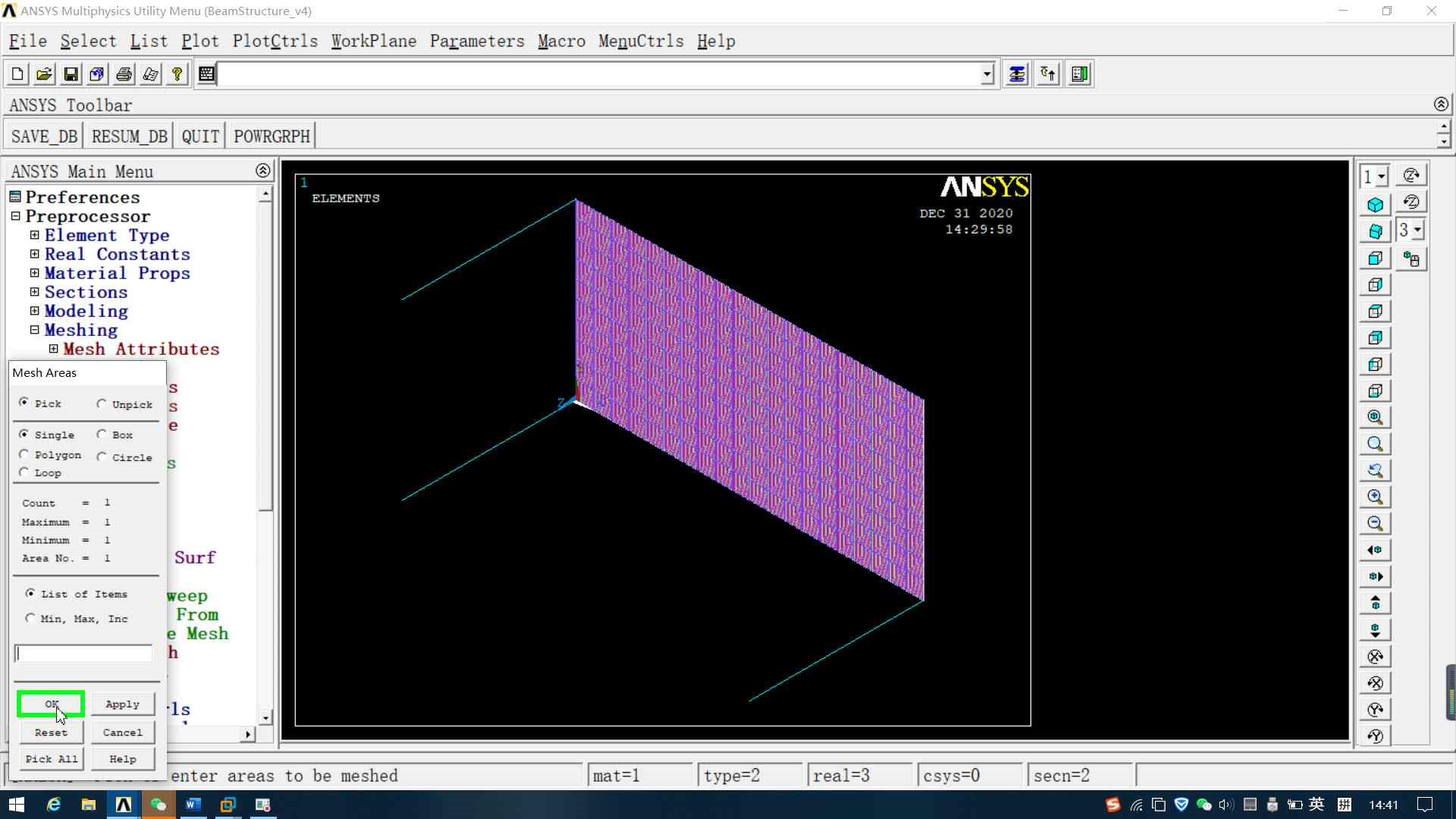

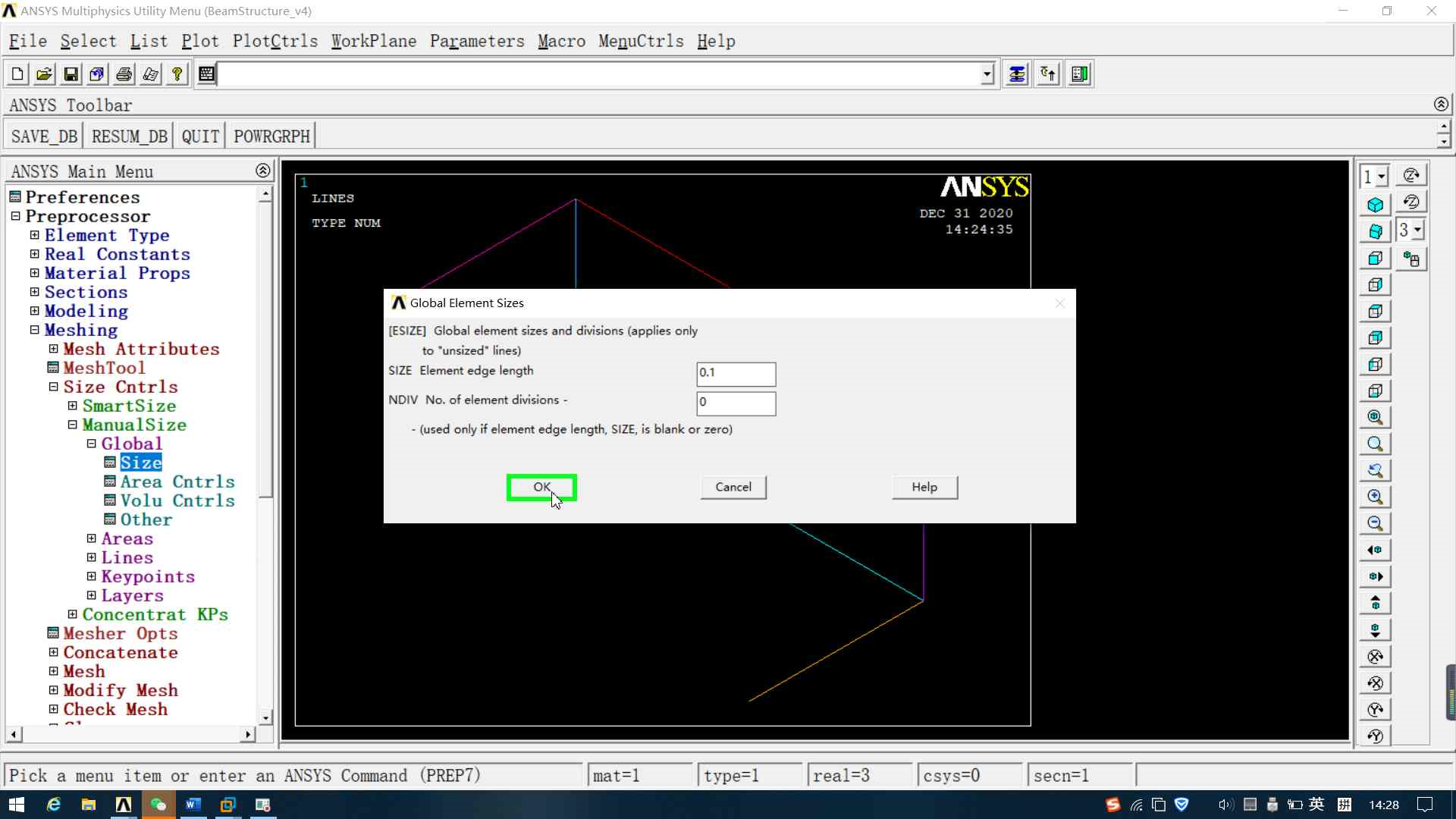

3、手动定义网格尺寸0.1，之后划分网格

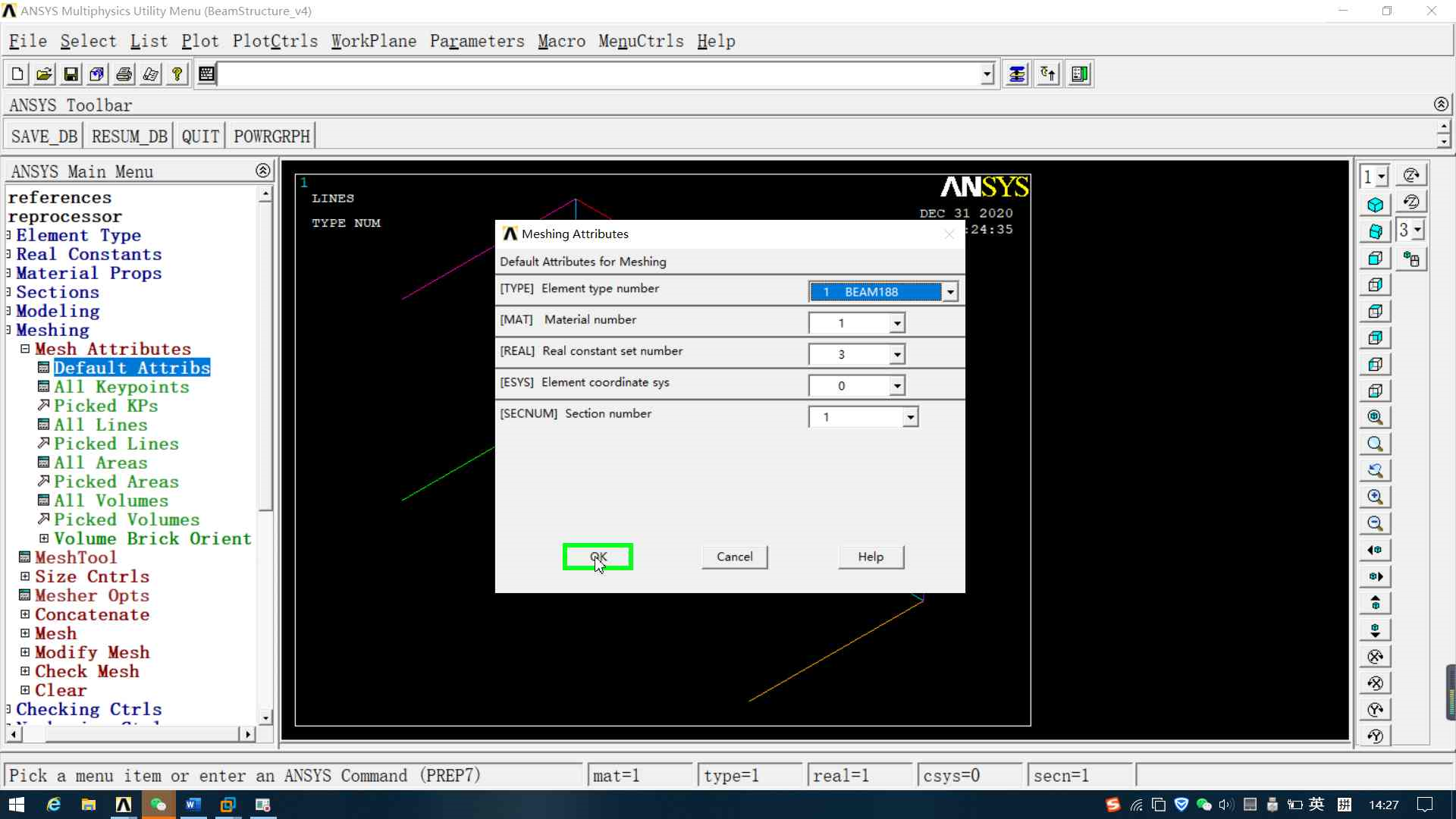

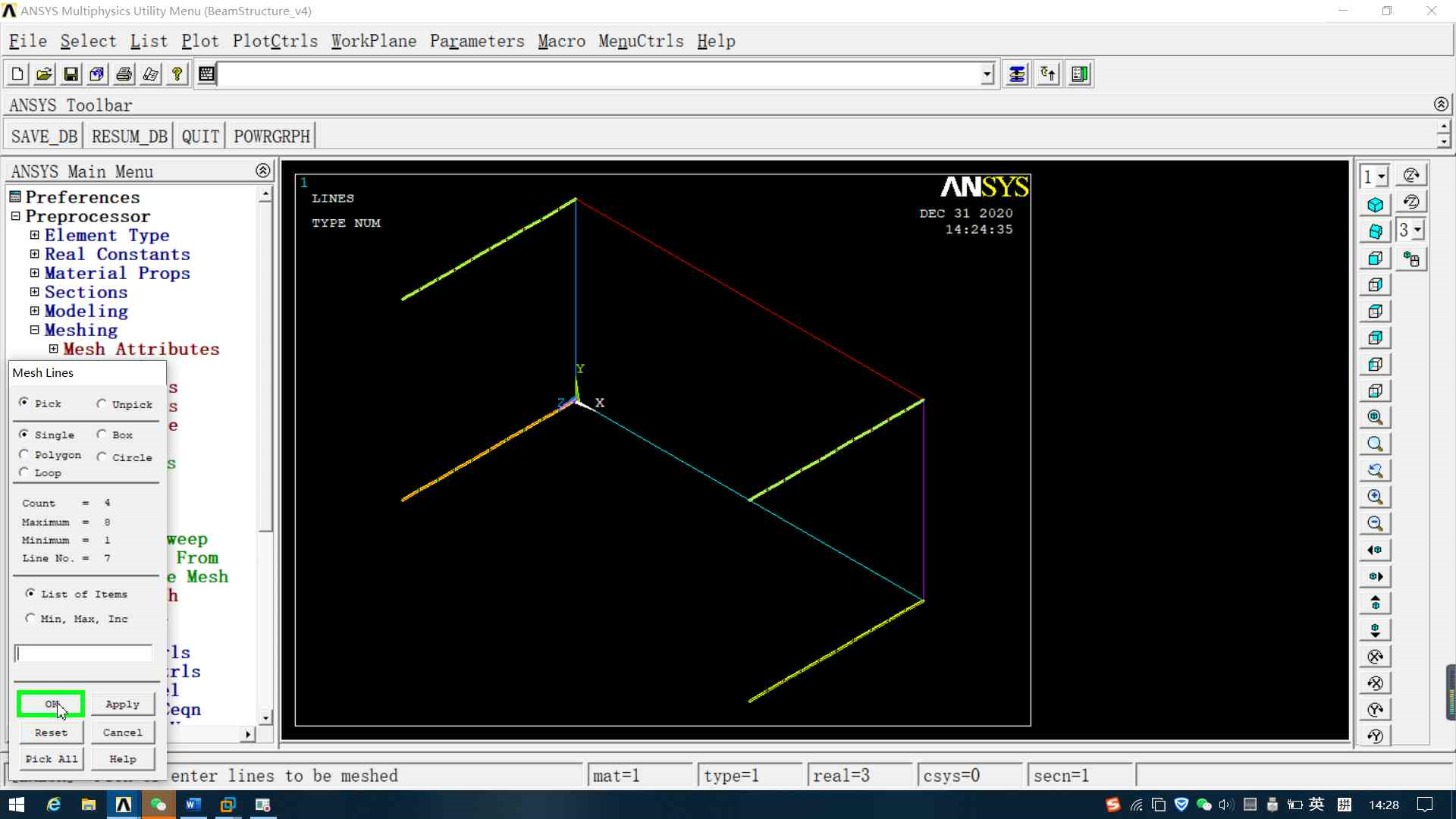

划分网格之前需要为该将要划分的网格设置meshing attributes，选择四条线划分网格，特别注意这里的element number为定义的单元材料，而section number为自定义的横截面ID，因此在选择时需要对应。在划分四条桌子腿时为beam，划分桌面时为shell单元，应该将这两项设置对应。

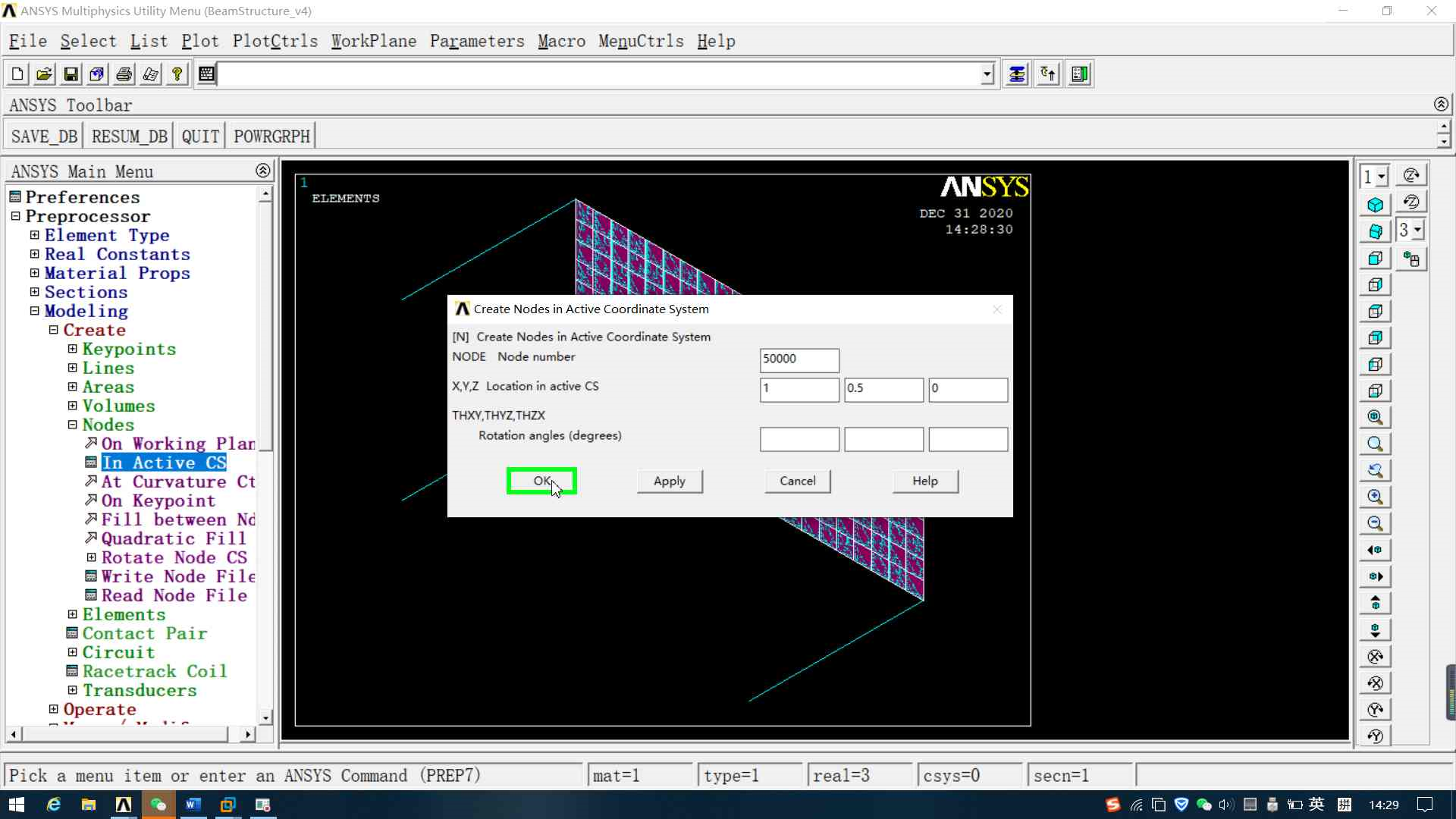

4、生成质量块，先在active CS中创建node50000#，然后设置element attributes,再由该节点生成element（设置element attributes应在生成element之前做，不然报错）。

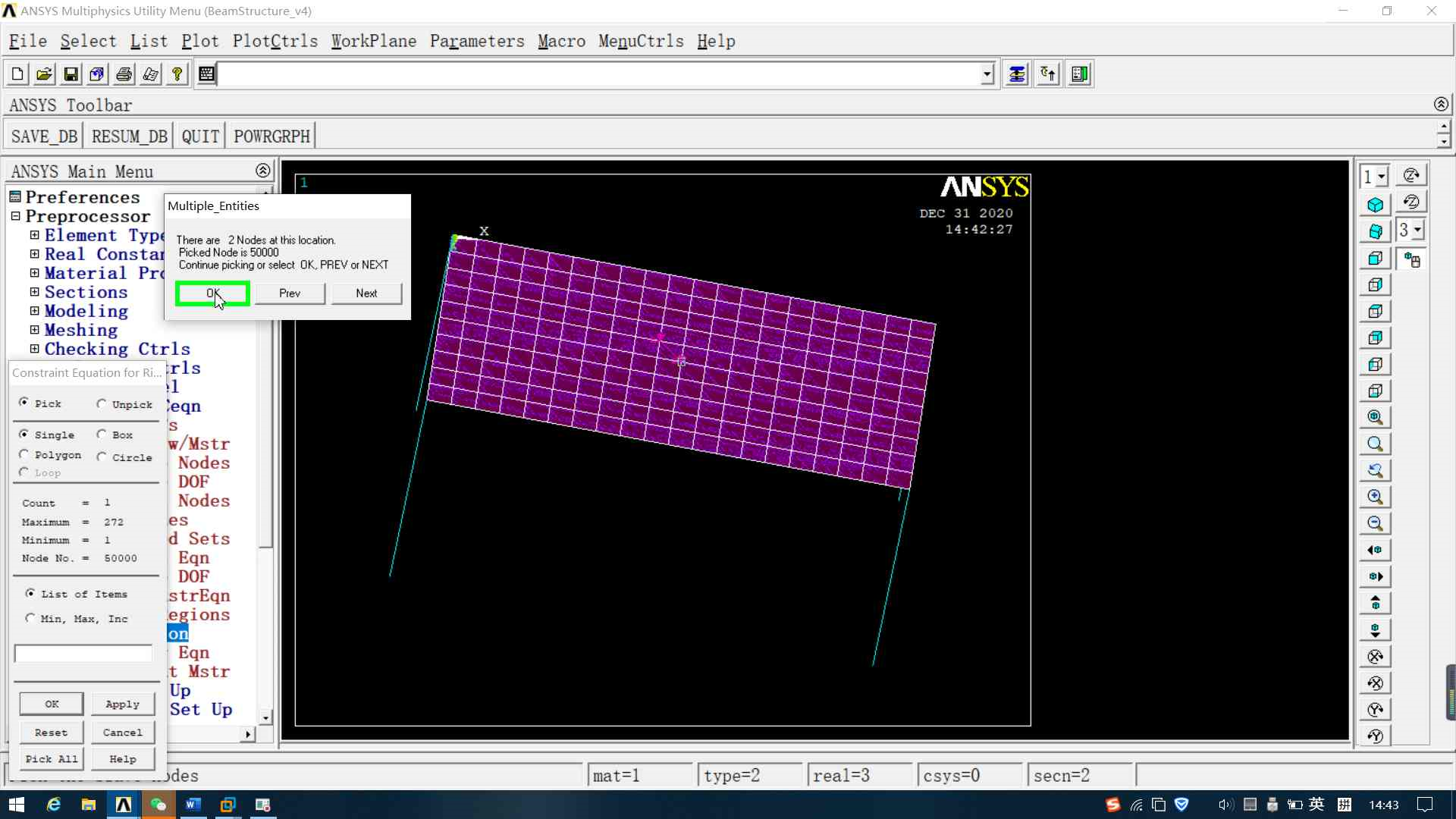

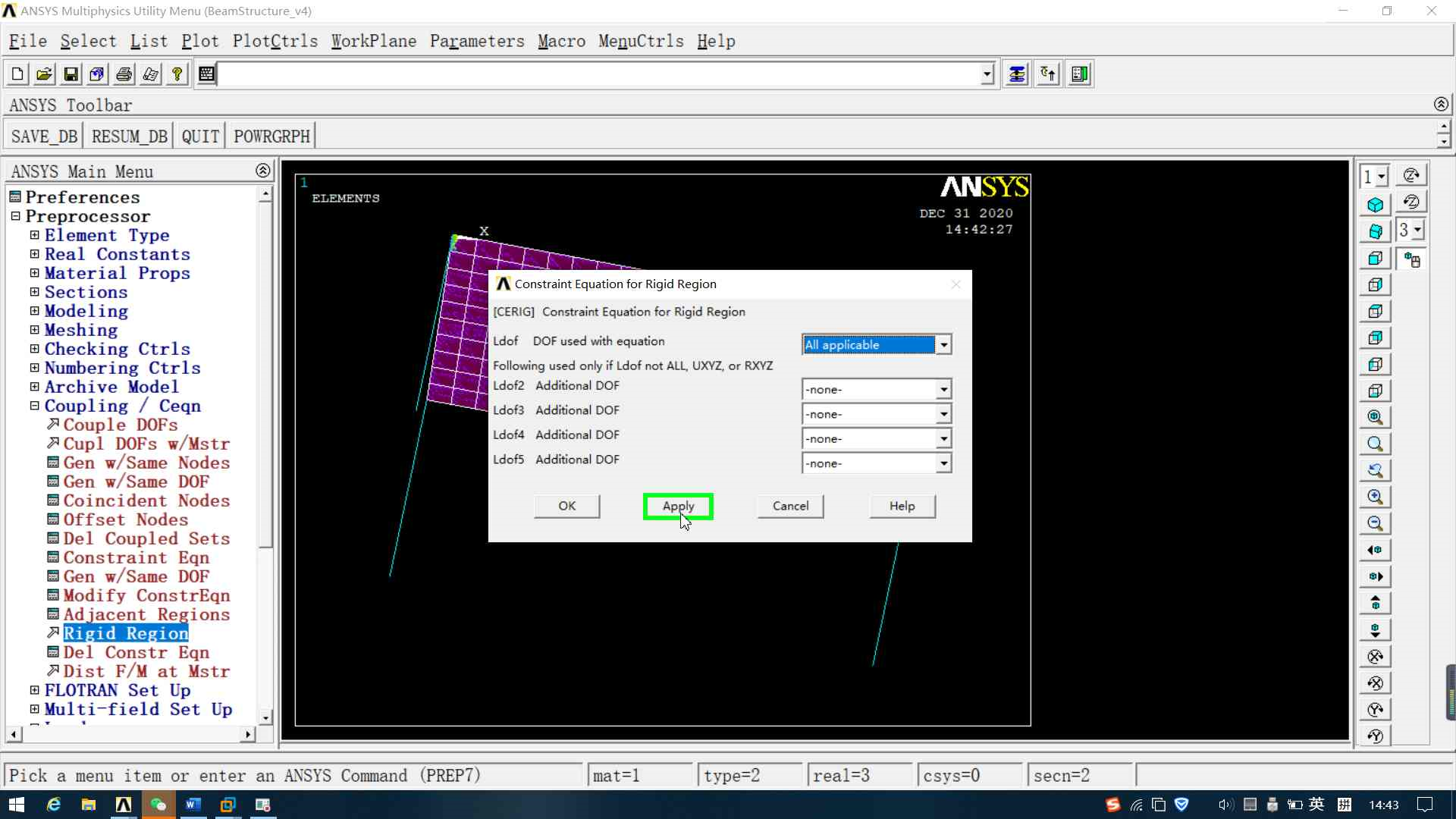

5、在质量块四周生成刚化区域（下图第一个为完成后的效果），目的是将质量块50000#这个节点与桌面进行固定。在选择时需要注意50000#下面是桌面上的节点，选择时会有两个点，需要选对自己定义的这个编号。（每选一个点apply一次）

6、选择transient分析，full方法

7、施加约束条件，固定四条桌子腿

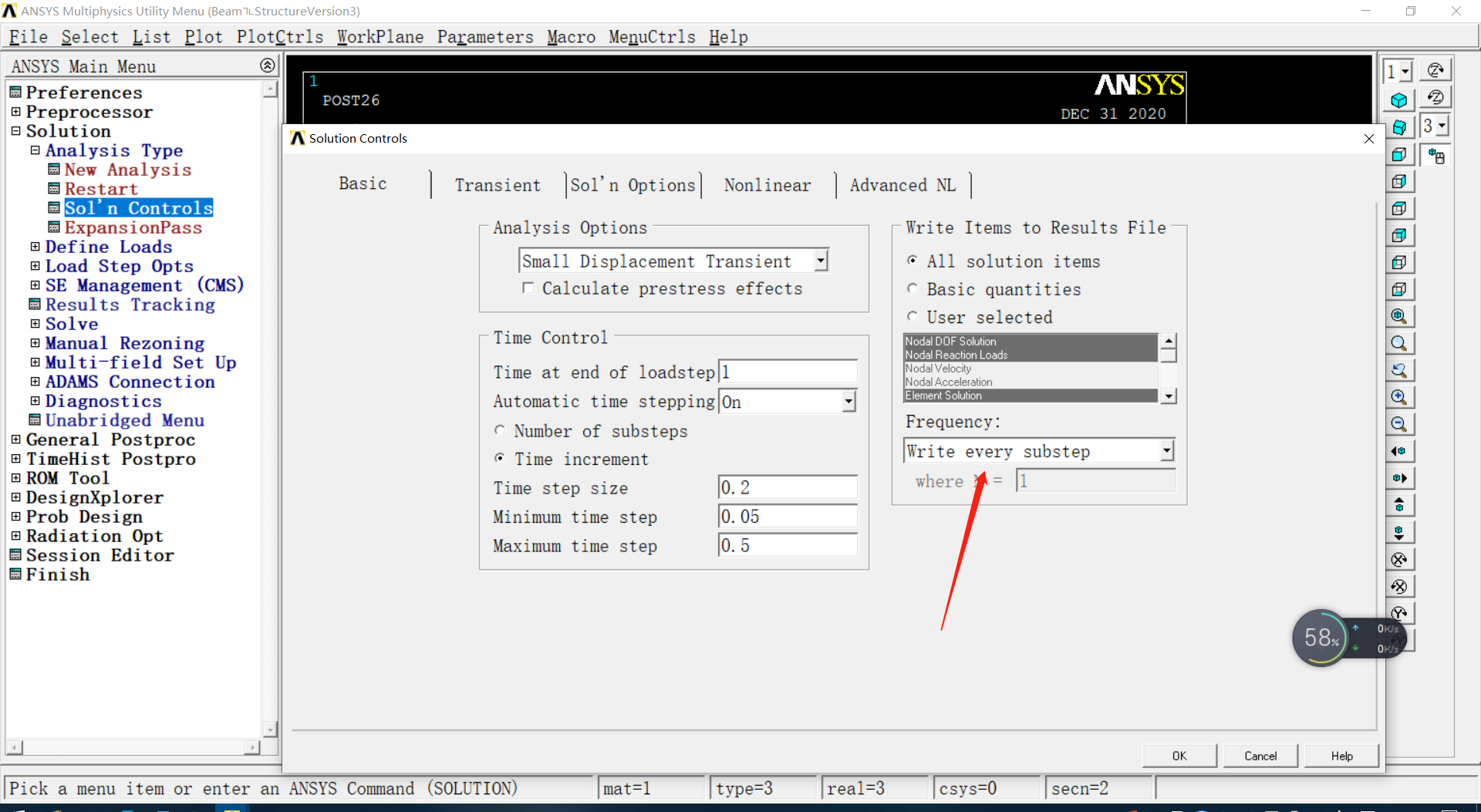

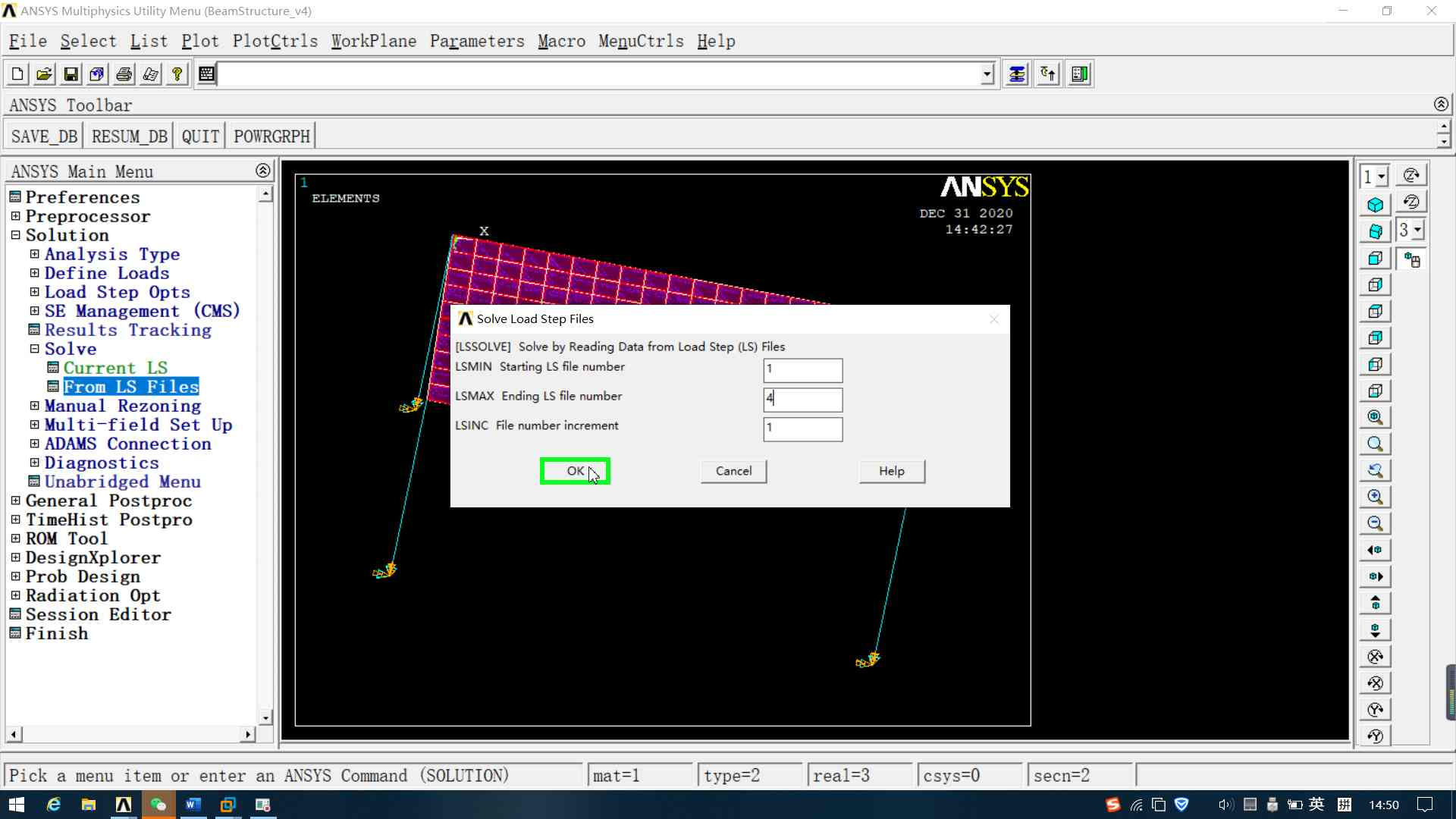

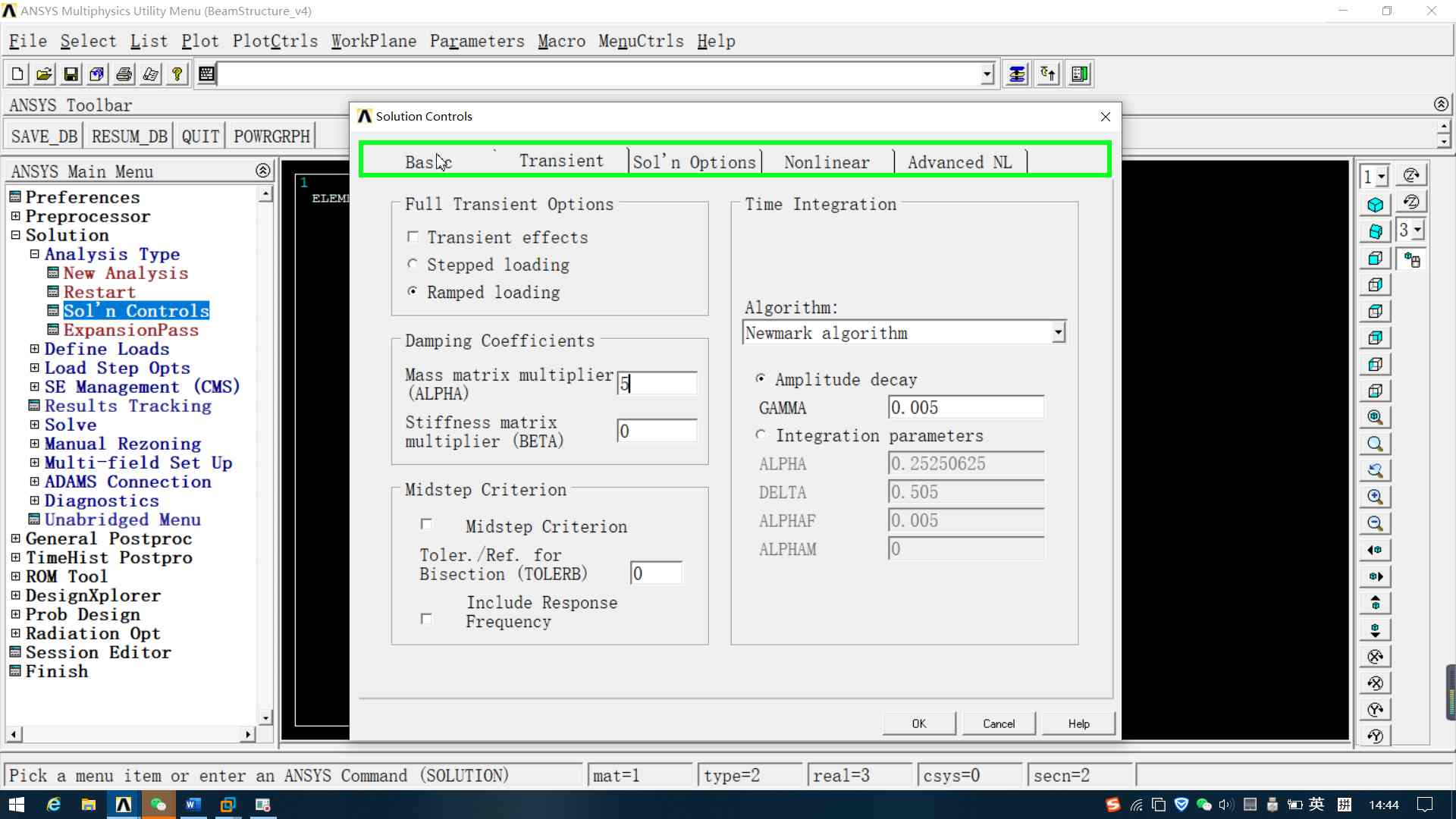

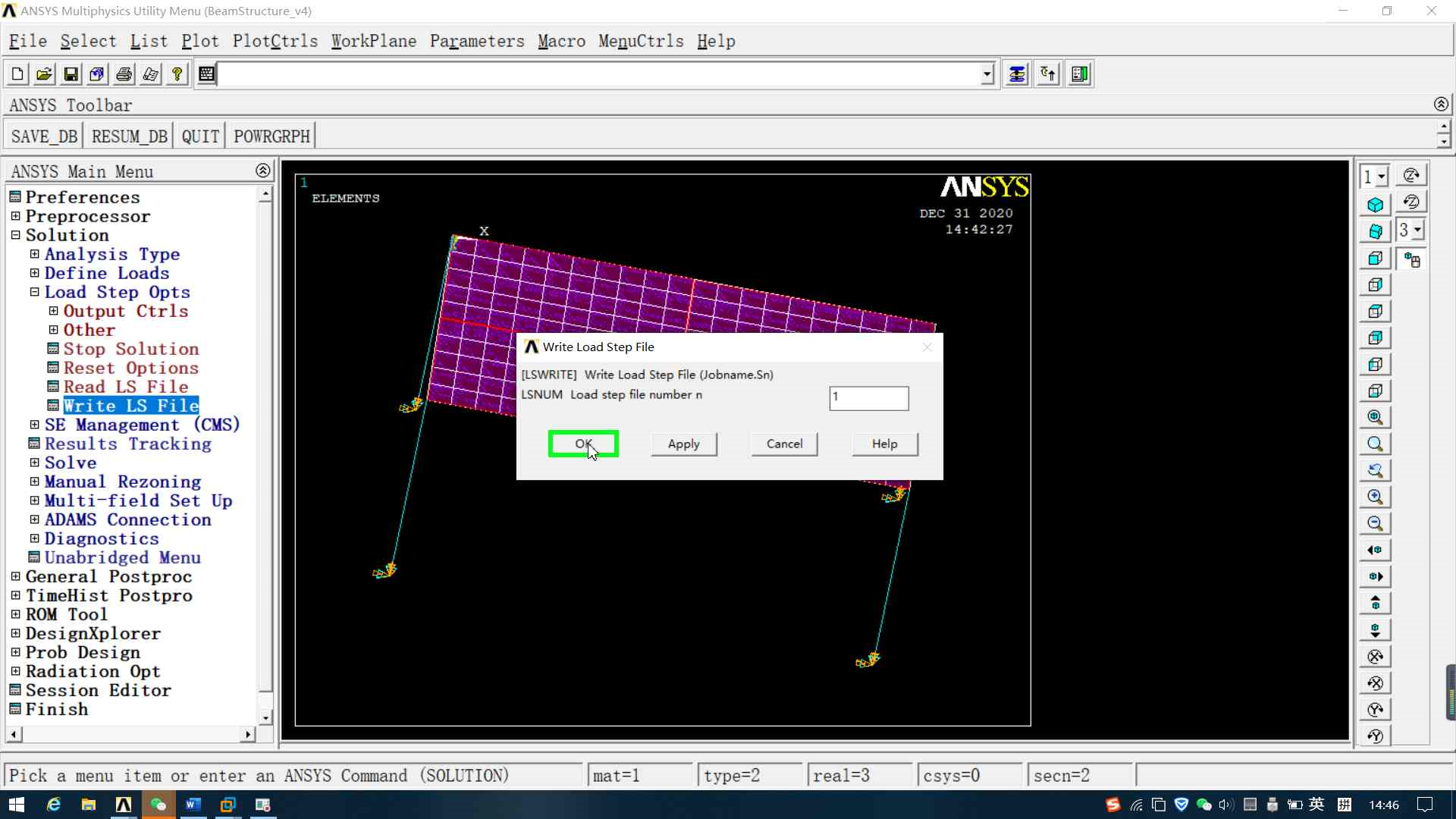

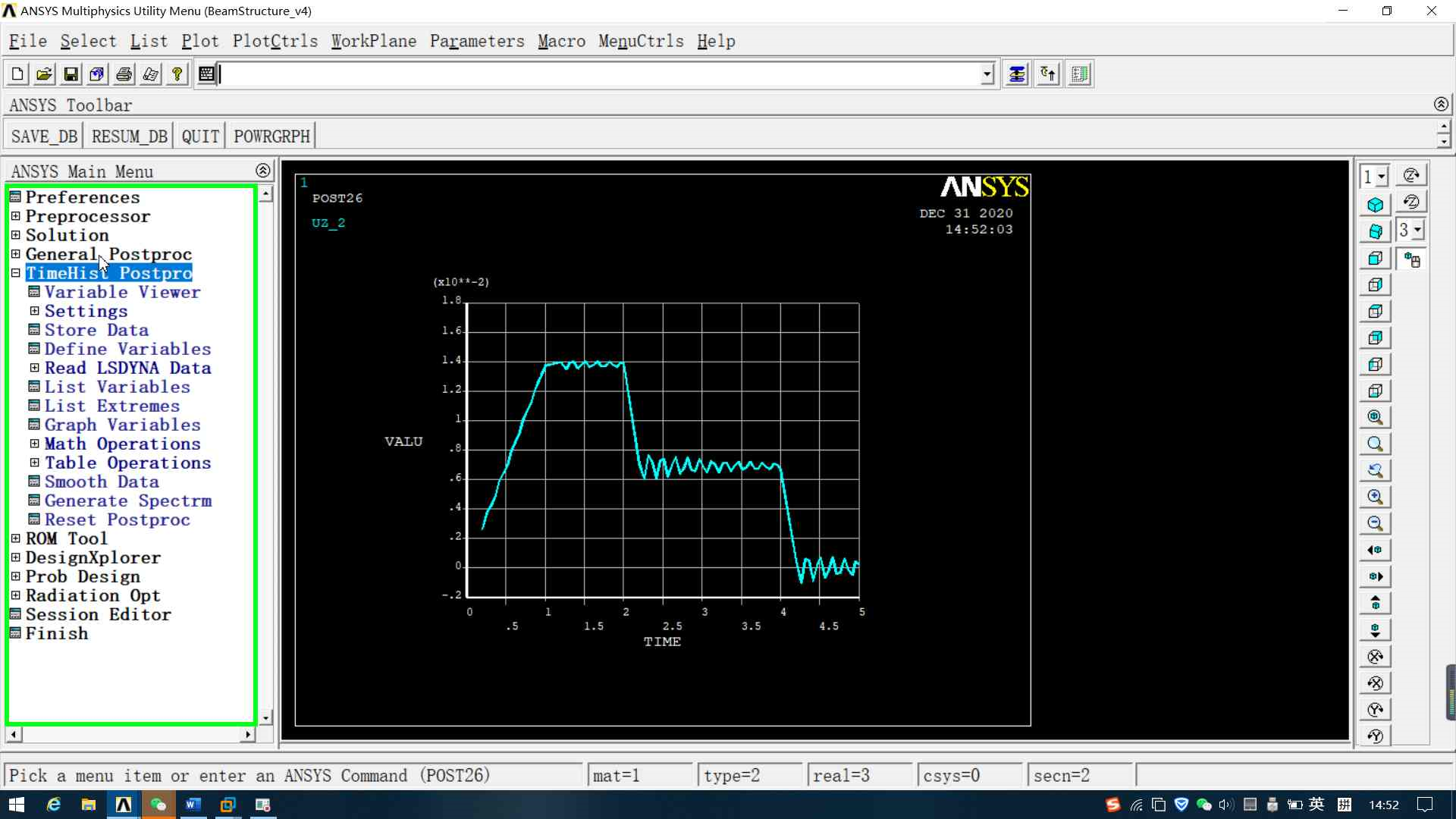

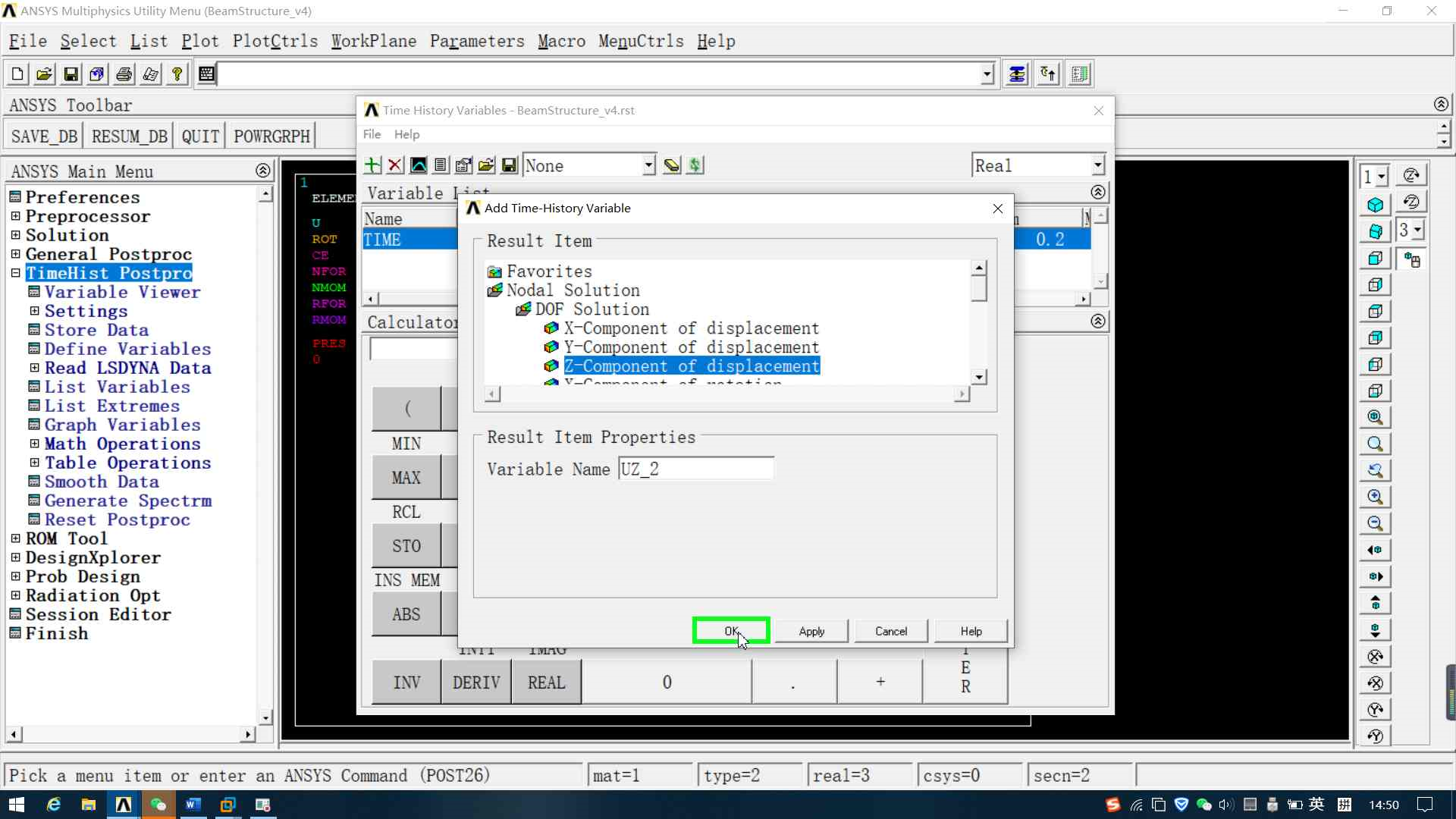

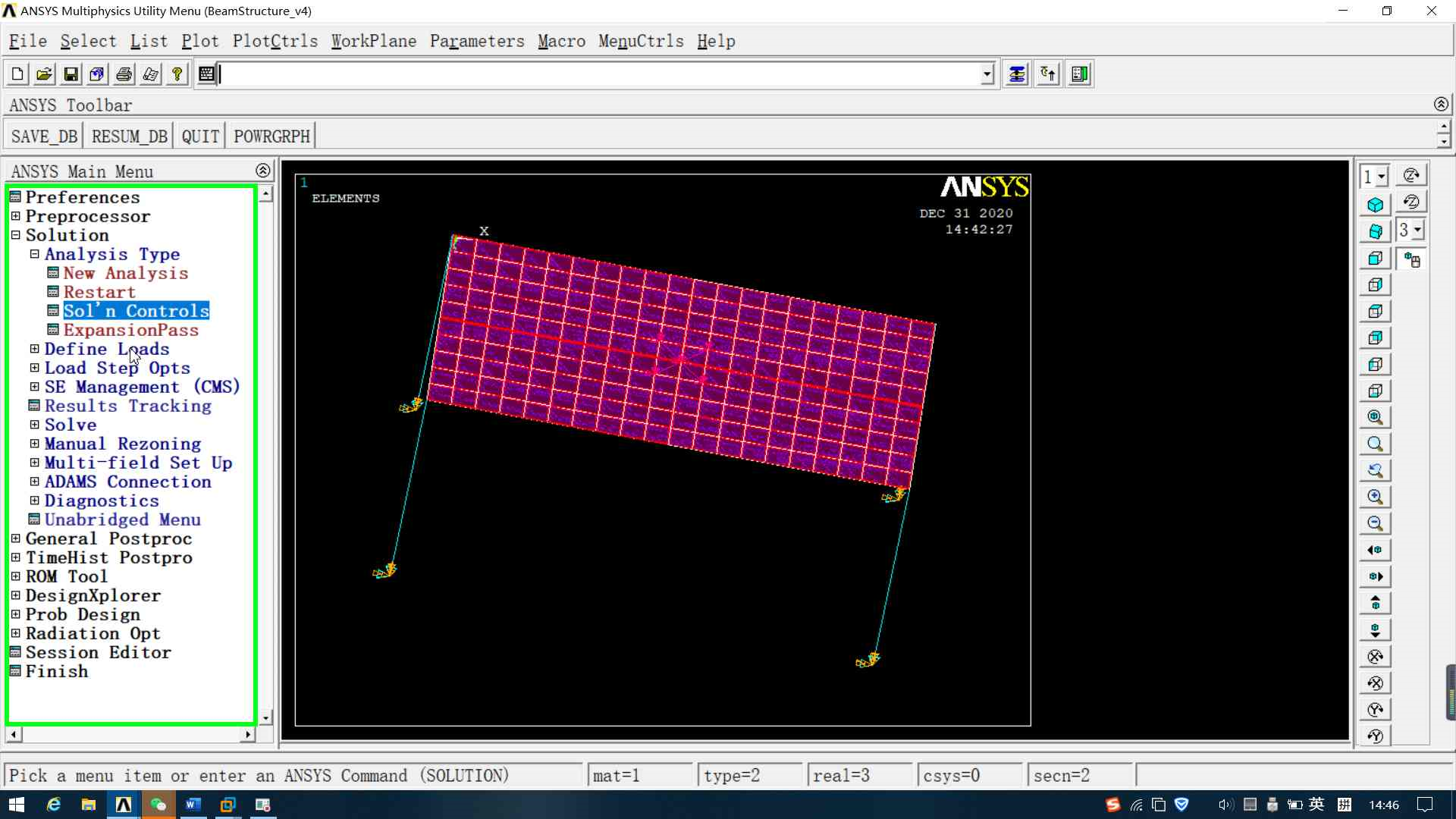

8、添加随时间变化的载荷写入LS并使用LS表求解（箭头所指为记录求解结果的频率，如果是默认值只会求解每一个loadstep结束时的最后一个值，最终得出的会是一条折线！！）。这部分的步骤是先设置Sol‘n Controls->Define loads->Load step opts（一行走完为一个部分）。

Sol‘n Controls		Define loads	Load step opts
Time at end of loadstep	Full transient options	Apply PRES on area	Write load step file
1	Ramped loading	10000	1
2	Ramped loading	10000	2
4	Stepped loading	5000	3
5	Stepped loading	0	4
