基于FPGA的16QAM软解调+卷积编码Viterbi译码通信系统,包含帧同步,信道,误码统计,可设置SNR

1.引言

基于FPGA的16QAM软解调+卷积编码Viterbi译码通信系统开发,包含帧同步,高斯信道,误码统计,可设置SNR。系统包括16QAM调制模块，16QAM软解调模块，217卷积编码模块，维特比译码模块，AWGN信道模块，误码统计模块，帧同步模块，数据源模块等。

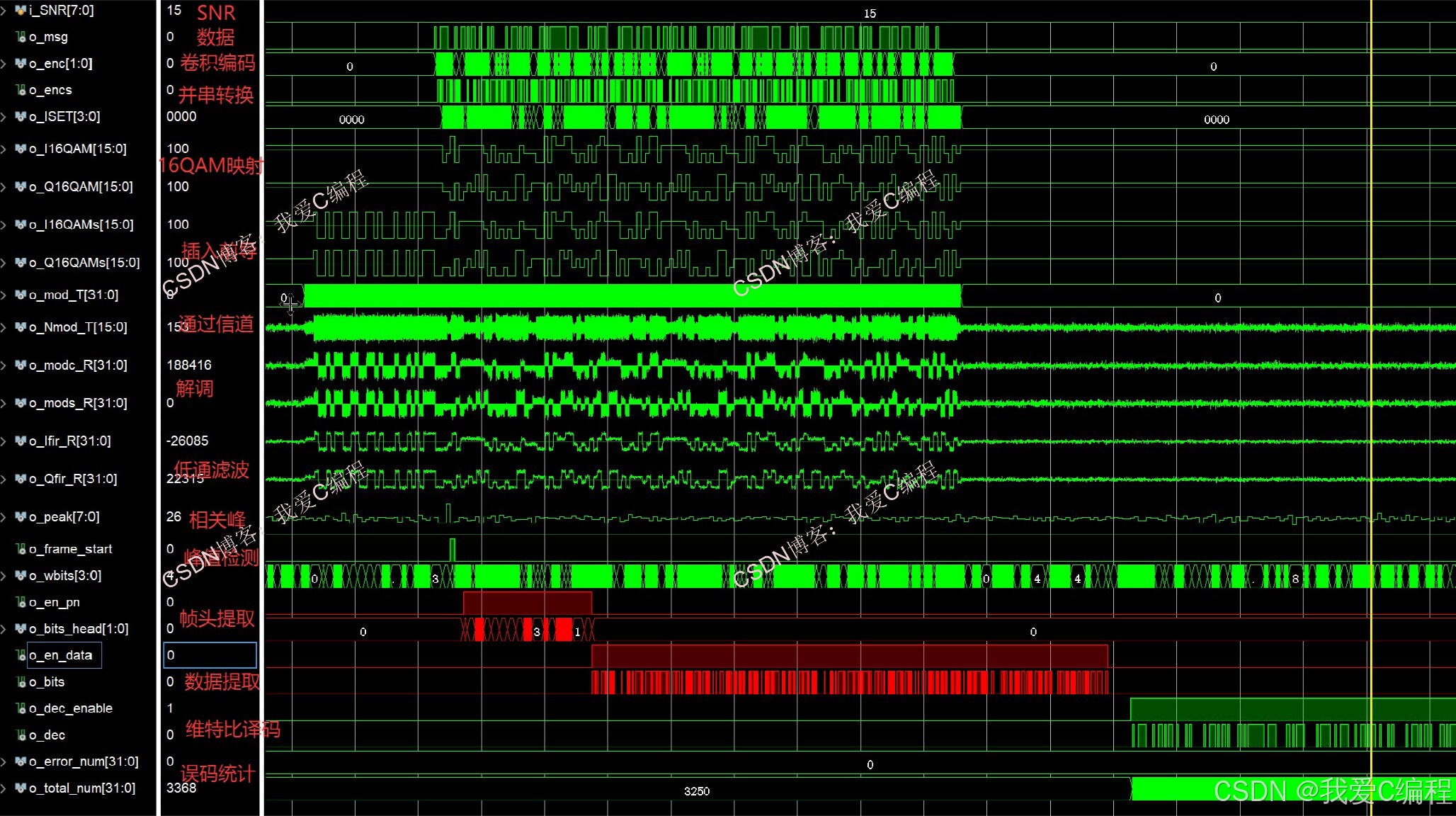

2.算法仿真效果

3.算法涉及理论知识概要

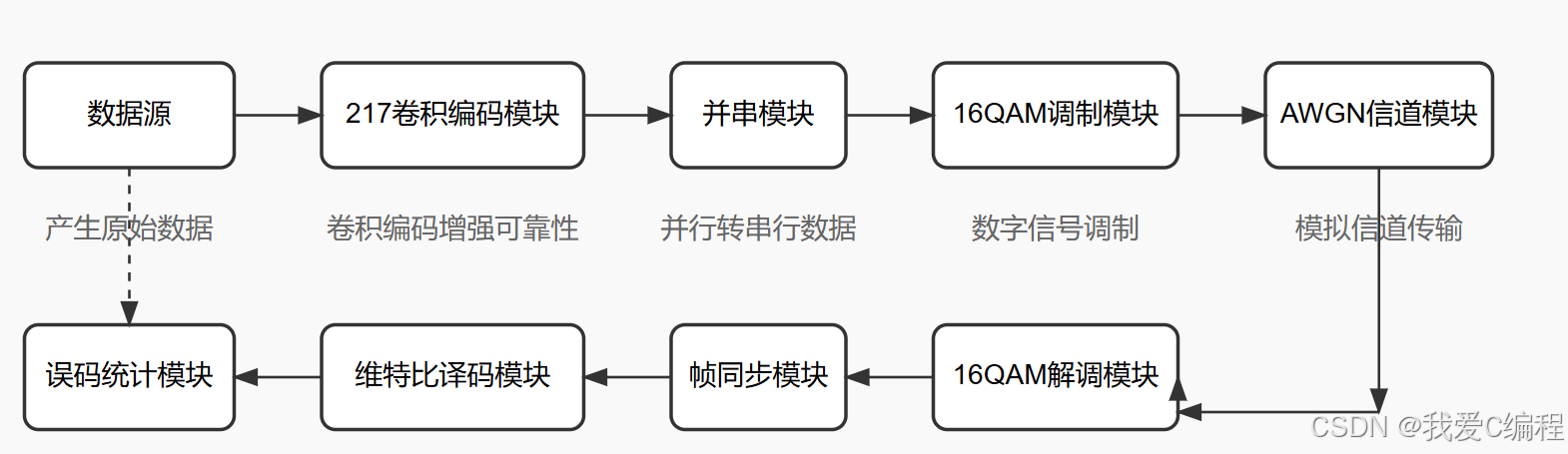

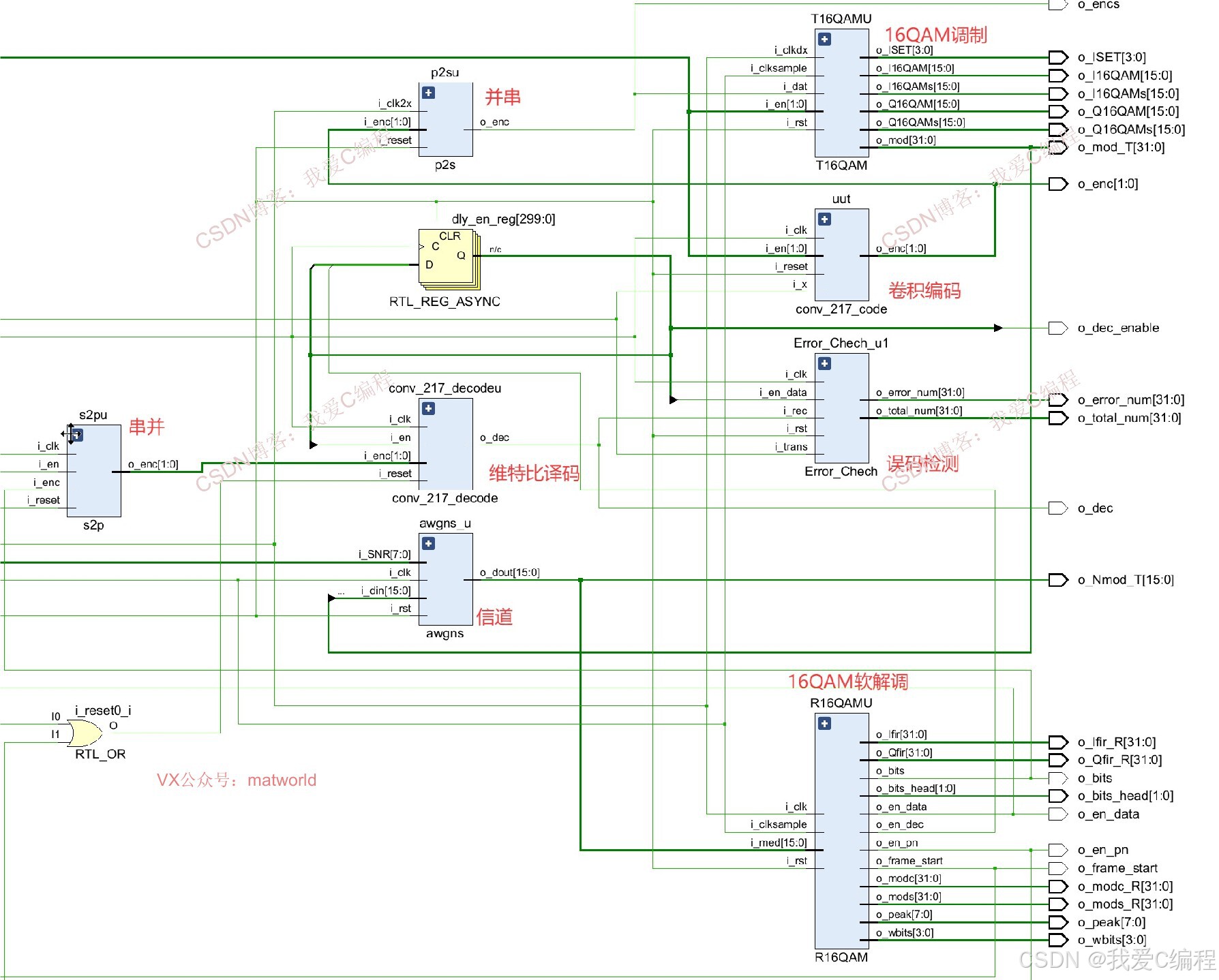

整体系统结构如下所示(其中解调部分为软解调算法实现)：

4.Verilog程序接口


module TOPS_16QAM(
input i_clk,
input i_clkdx,
input i_clkd2x,
input i_rst,
input signed[7:0]i_SNR,
input[1:0]i_en,
input i_dat,
//卷积编码
output [1:0]o_enc,
output      o_encs,


output [3:0]o_ISET,
output  signed[15:0]o_I16QAM,
output  signed[15:0]o_Q16QAM,
output signed[15:0]o_I16QAMs,
output signed[15:0]o_Q16QAMs,
output signed[31:0]o_mod_T,
output signed[15:0]o_Nmod_T,


output  signed[31:0]o_modc_R,
output  signed[31:0]o_mods_R,
output signed[31:0]o_Ifir_R,
output signed[31:0]o_Qfir_R,
output  [3:0]o_wbits,
output       o_bits,
output [1:0]o_bits_head,
output [7:0]o_peak,
output  o_en_data,
output  o_en_pn,
output  o_frame_start,
output o_dec_enable,
output o_dec,
output signed[31:0]o_error_num,
output signed[31:0]o_total_num
);
