基于空天地一体化网络的通信系统matlab性能分析

1.引言

空天地一体化网络是一种将卫星通信、高空平台通信和地面通信有机结合的综合通信系统。这种网络架构能够充分发挥各层网络的优势，提供全球化、无缝覆盖的通信服务。本博客将详细解析空天地一体化网络通信系统中涉及的数学原理，特别是QPSK调制、信道模型和误码率计算的相关理论。

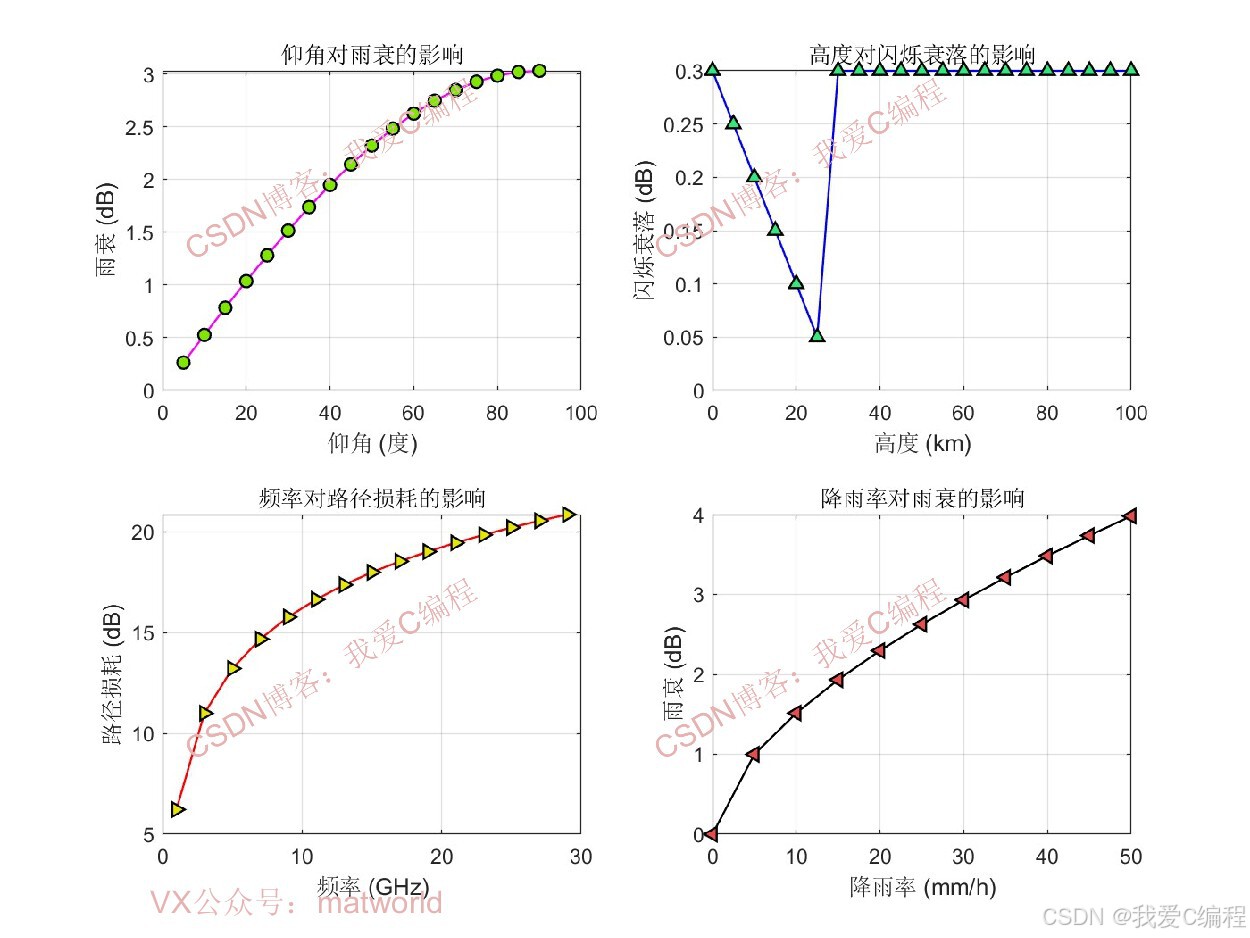

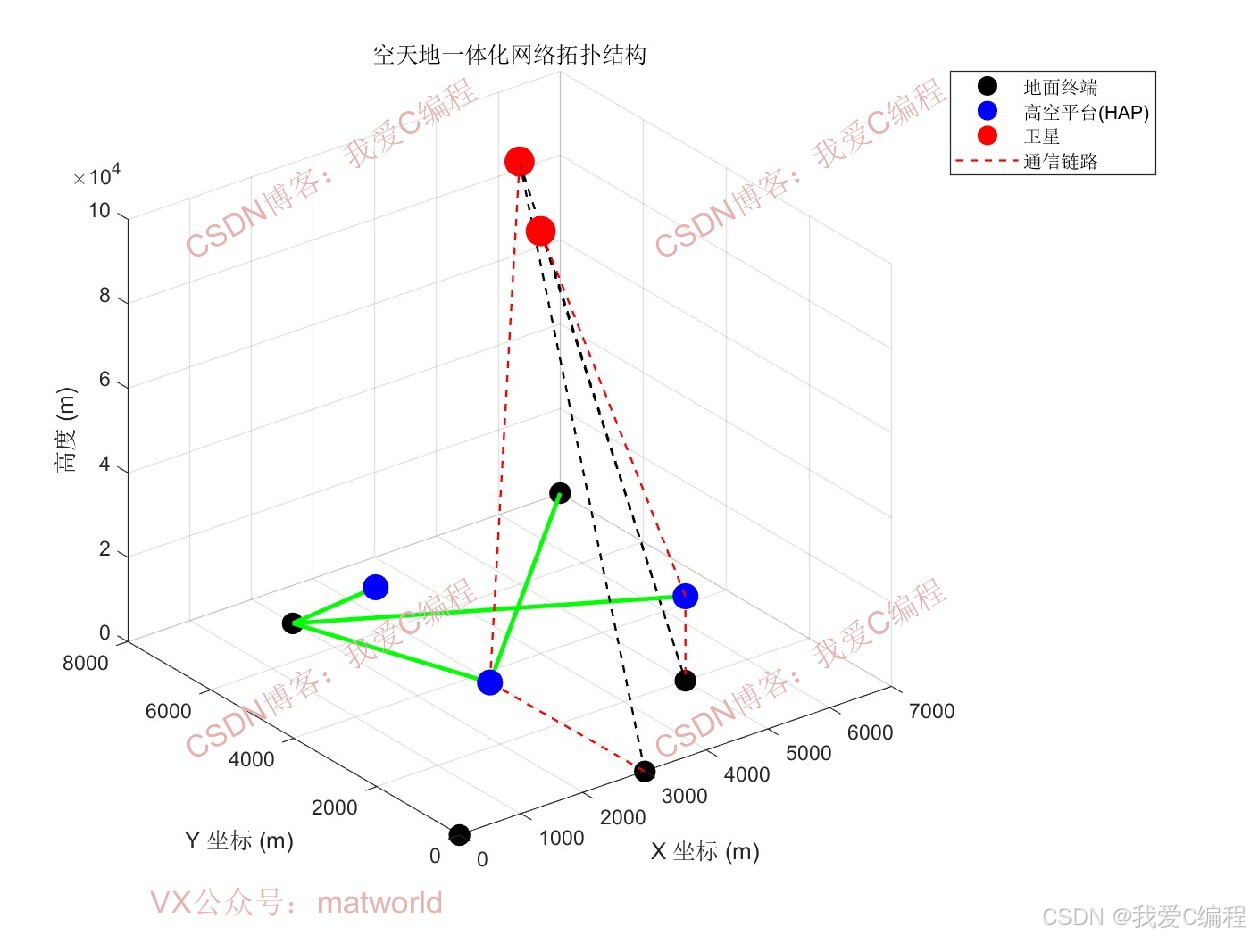

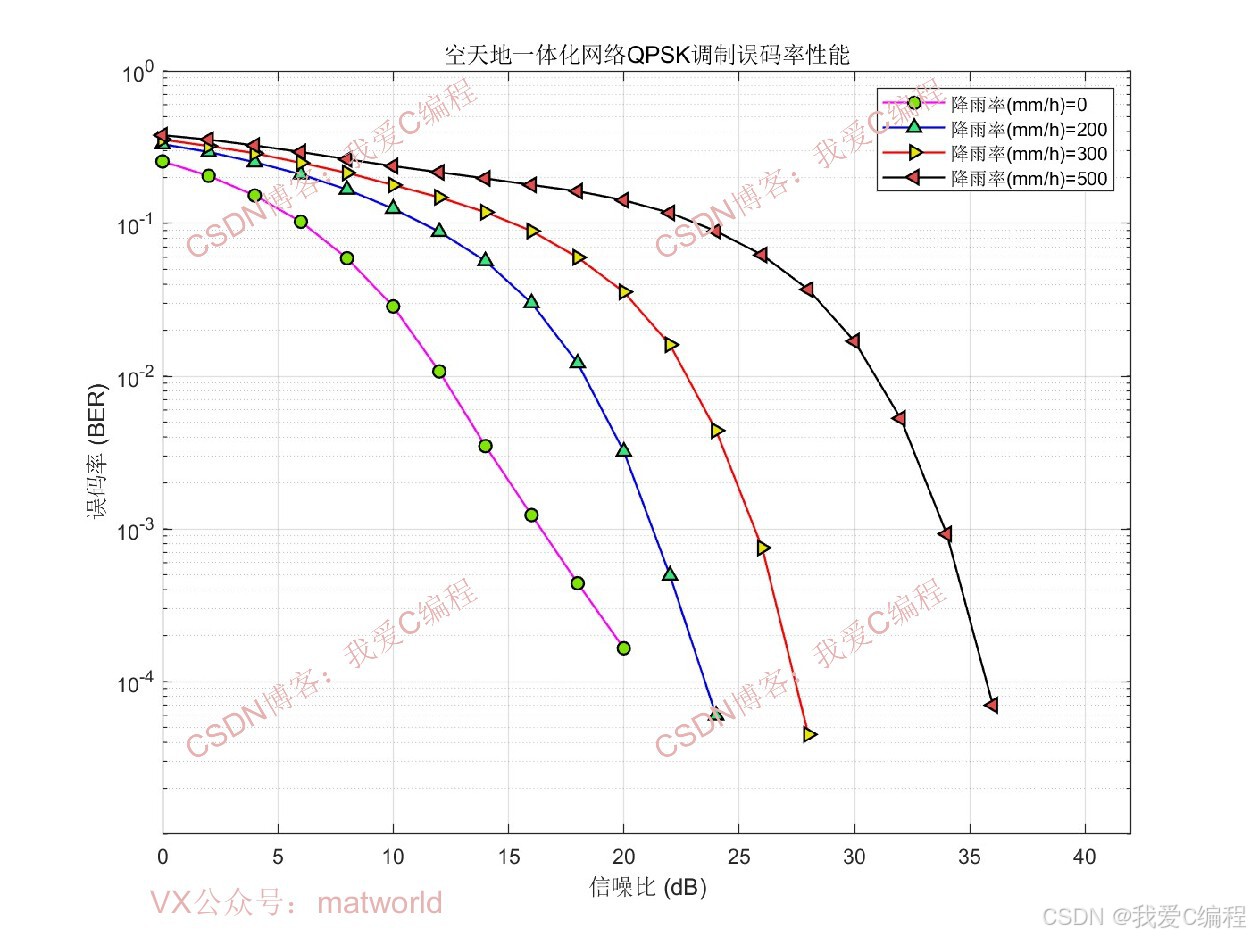

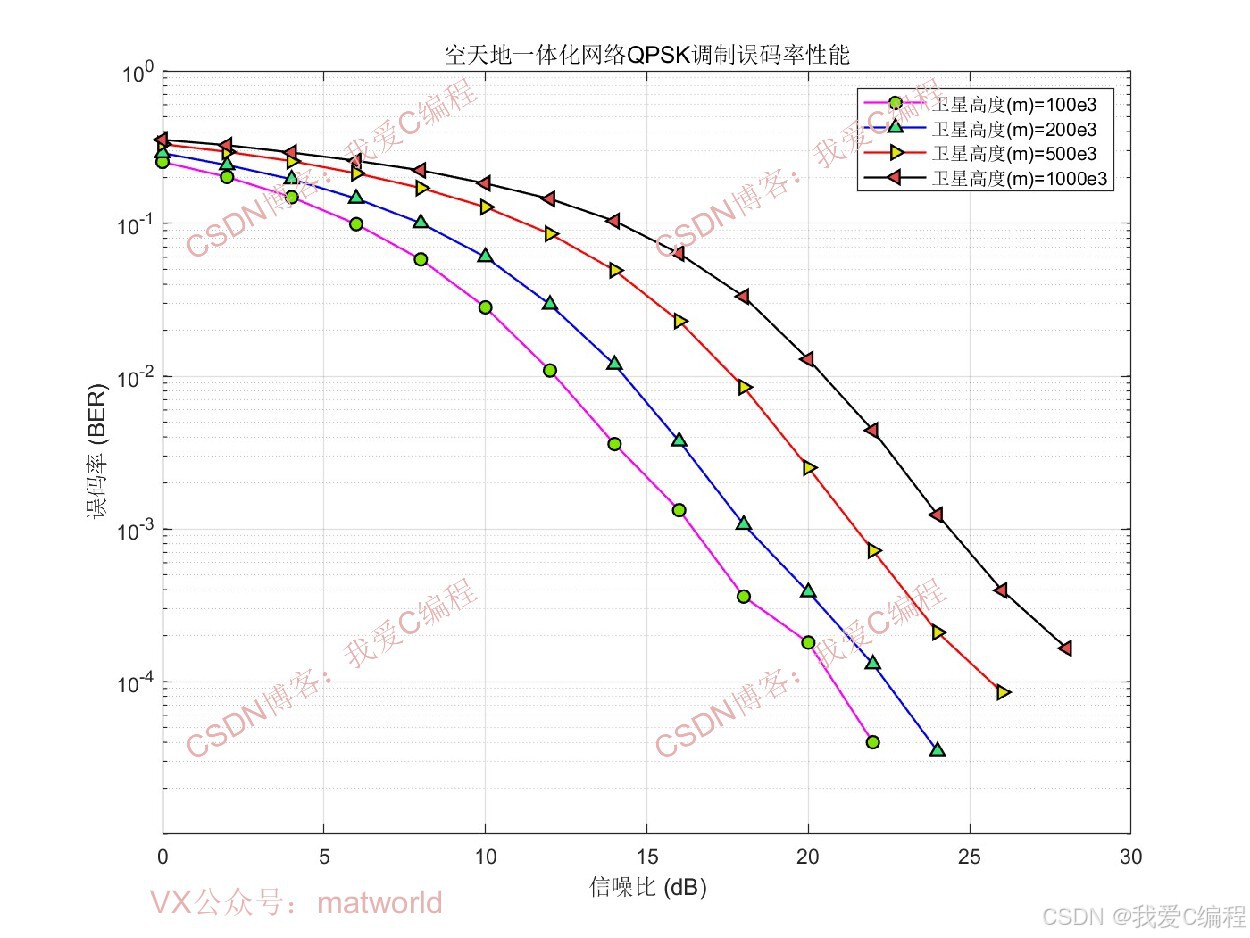

2.算法仿真效果演示

3.数据集格式或算法参数简介

%% 参数设置
% 基本通信参数
M = 4;                  % QPSK调制阶数
k = log2(M);            % 每符号比特数
SNR_dB = 0:2:20;        % 信噪比范围(dB)
numBits = 2e5;          % 仿真比特数
numSymbols = numBits/k; % 仿真符号数

% 网络拓扑参数
numSatellites      = 2; % 卫星数量
numHAPs            = 3; % 高空平台(HAP)数量
numGroundTerminals = 5; % 地面终端数量

% 信道参数
% 自由空间路径损耗参数
c = 3e8;                % 光速(m/s)
f = 2e9;                % 载波频率(2GHz)
lambda = c/f;           % 波长(m)

% 卫星链路参数
satAltitude = 100e3;    % 卫星高度(m)

% 高空平台链路参数
hapAltitude = 20e3;     % 高空平台高度(m)


% 天气条件参数
rainRate = 1;          % 降雨率(mm/h)

4.MATLAB核心程序

            % 选择一个随机卫星、HAP和地面终端
            satIdx = randi(numSatellites);
            hapIdx = randi(numHAPs);
            groundIdx = randi(numGroundTerminals);

            % 计算卫星到HAP的链路
            satToHapDist = norm(satLocations(satIdx,:) - hapLocations(hapIdx,:));
            satToHapElev = asin((satLocations(satIdx,3) - hapLocations(hapIdx,3)) / satToHapDist) * 180/pi;

            fspl1 = freeSpacePathLoss(satToHapDist, f);
            atmosAtt1 = atmosphericAttenuation(f, satToHapElev);
            scint1 = troposphericScintillation(f, satToHapElev, satAltitude);
            shadow1 = shadowFading();

            channelGain1 = 4/(fspl1 + 10^(atmosAtt1/10) + scint1 + shadow1);

            % 计算HAP到地面的链路
            hapToGroundDist = norm(hapLocations(hapIdx,:) - [groundLocations(groundIdx,1), groundLocations(groundIdx,2), 0]);
            hapToGroundElev = asin((hapLocations(hapIdx,3) - 0) / hapToGroundDist) * 180/pi;

            fspl2 = freeSpacePathLoss(hapToGroundDist, f);
            rainAtt2 = rainAttenuation(f, hapToGroundDist, rainRate, hapToGroundElev);
            atmosAtt2 = atmosphericAttenuation(f, hapToGroundElev);
            scint2 = troposphericScintillation(f, hapToGroundElev, hapAltitude);
            shadow2 = shadowFading();
            multipath2 = rayleighFading();

            channelGain2 = 5/(fspl2 + 10^(rainAtt2/10) + 10^(atmosAtt2/10) + scint2 + shadow2 + multipath2);

            % 总信道增益
            channelGain = channelGain1 * channelGain2;
            receivedPower = txPower * channelGain;
0X_090m

5.算法涉及理论知识概要

1.卫星轨道类型对链路特性的影响：

低地球轨道（LEO）：距离短（500-2000km），路径损耗小，但卫星移动速度快，需要频繁切换

中地球轨道（MEO）：距离中等（2000-36000km），综合性能较好

地球静止轨道（GEO）：距离远（约 36000km），路径损耗大，但相对地面静止，无需切换

2.高空平台（HAP）通常位于 20-50km 的平流层，其链路特性介于卫星和地面之间：

距离适中，通常为 20-50km，自由空间路径损耗较小

受天气影响较大，特别是降雨和云雾

可能受到对流层闪烁的影响，但程度比卫星链路小

由于高度较低，仰角通常较大，雨衰和大气损耗相对较小

3.地面链路主要受多径衰落和阴影衰落的影响：

多径衰落：由于建筑物、地形等反射和散射导致信号通过多条路径到达接收端

阴影衰落：由于障碍物遮挡导致信号强度随机变化

可能受到雨衰和大气损耗的影响，但通常比卫星和 HAP 链路小

空天地一体化网络通信系统是一个复杂的系统，涉及多种通信技术和信道环境。QPSK调制因其频谱效率高、抗噪声性能好等优点，成为该系统中常用的调制方式。在信道建模方面，需要综合考虑自由空间路径损耗、雨衰、大气损耗、对流层闪烁、阴影衰落和多径衰落等因素。通过数学建模和计算机仿真，可以深入分析系统性能，为网络设计和优化提供理论依据。
