m基于FPGA的带相位偏差16QAM调制信号相位估计和补偿算法verilog实现

1.算法仿真效果

本系统进行了Vivado2019.2平台的开发，Vivado2019.2仿真结果如下：

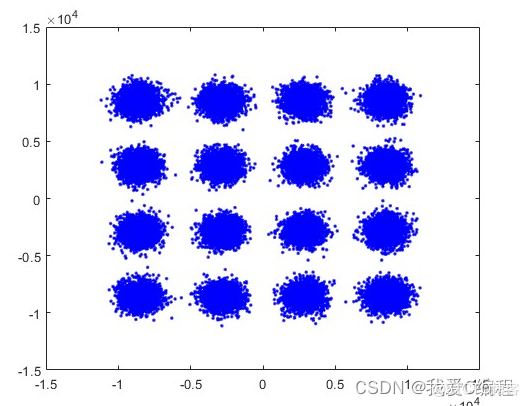

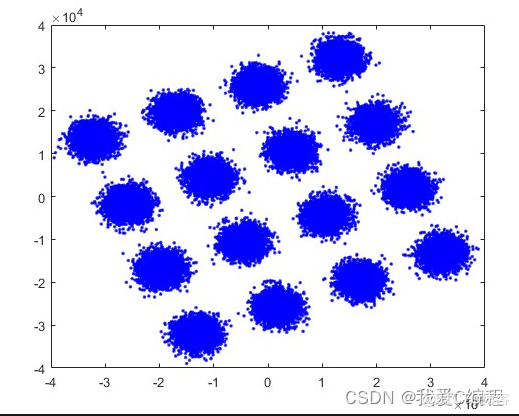

将FPGA的仿真结果导入到matlab显示星座图。













2.算法涉及理论知识概要

       从以下几个方面进行介绍：16QAM调制信号的基本原理、相位偏差的处理方法、VV算法的原理和实现步骤等。



2.1. 16QAM调制信号的基本原理

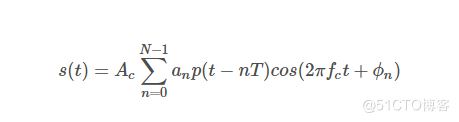

     16QAM调制是一种常见的数字调制方式，其将四个二进制比特映射到一个复平面上的16个点，如图1所示。16QAM调制信号可以表示为：







       其中，$A_c$是载波幅度，$a_n$是二进制比特，$p(t)$是脉冲成形滤波器，$T$是符号间隔，$f_c$是载波频率，$\phi_n$是相位。



<center>图1. 16QAM调制信号映射图</center>





2.2. 相位偏差的处理方法



      在实际应用中，16QAM调制信号的相位可能会受到多种因素的影响，如噪声、多径衰落等，从而导致信号存在相位偏差。为了保证信号的正确解调，需要对信号进行相位估计和补偿。



相位估计和补偿的一般流程包括以下几个步骤：



选择合适的相位参考信号，例如载波信号或训练序列等。



提取接收信号的相位信息，例如使用差分解调器提取相位差等。



        对相位信息进行滤波和处理，例如使用低通滤波器平滑相位信息，使用PLL等算法进行相位跟踪等。



根据估计得到的相位信息，对信号进行相位补偿，以消除相位偏差。



2.3. VV算法的原理和实现步骤



       VV算法是一种基于相位差的相位估计算法，它可以对16QAM调制信号的相位进行高精度的估计和补偿。VV算法的原理如下：



将16QAM调制信号分为实部和虚部两路，分别进行差分解调，得到相位差$\Delta\phi$。

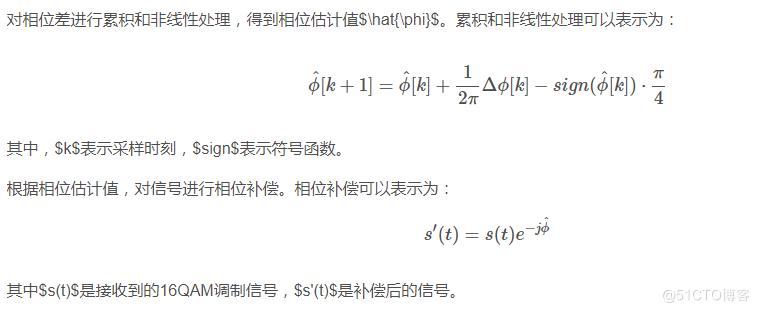

对相位差进行累积，并进行非线性处理，得到相位估计值。



根据相位估计值，对信号进行相位补偿。



VV算法的实现步骤如下：



对接收信号进行采样和定时，并进行载波恢复，得到16QAM调制信号的实部和虚部。



对实部和虚部分别进行差分解调，得到相位差$\Delta\phi$。







        最后，将补偿后的信号进行解调和解码，得到原始的二进制比特流。需要注意的是，VV算法的实现需要使用高精度的浮点运算，因此需要使用FPGA等硬件加速器来实现。在实现过程中，需要根据具体的硬件平台和信号特性进行优化，以达到较高的运算速度和较低的资源消耗。



3.Verilog核心程序



module TEST;

	reg clk;
	reg rst;
	reg start;

    wire  [3:0] parallel_data;
    wire [15:0]sin;
    wire [15:0]cos;
	wire signed[19:0]  I_com;
	wire signed[19:0]  Q_com;
	wire signed[19:0]  I_com2;
	wire signed[19:0]  Q_com2;
    wire signed[15:0]I_comcos;
    wire signed[15:0]Q_comsin;


	// DUT
	tops_16QAM_mod  top(
	   .clk(clk),
	   .rst(rst),
	   .start(start),
	   .parallel_data(parallel_data),
	   .sin(sin),
	   .cos(cos),
	   .I_com(I_com),
	   .Q_com(Q_com),
	   .I_com2(I_com2),
	   .Q_com2(Q_com2),
	   .I_comcos(I_comcos),
	   .Q_comsin(Q_comsin)
	   );


wire signed[23:0]I_comcos2;
wire signed[23:0]Q_comsin2;
wire signed[7:0]o_Ifir;
wire signed[7:0]o_Qfir;
wire signed[15:0]o_Ifir_phase;
wire signed[15:0]o_Qfir_phase;
wire signed[31:0]o_phase;
tops_16QAM_phase_est  top2(
	   .clk(clk),
	   .rst(rst),
	   .start(start),
	   .I_comcos(I_comcos),
	   .Q_comsin(Q_comsin),
	   .I_comcos2(I_comcos2),
	   .Q_comsin2(Q_comsin2),
	   .o_Ifir(o_Ifir),
	   .o_Qfir(o_Qfir),
	   .o_I_phase(o_Ifir_phase),
	   .o_Q_phase(o_Qfir_phase),
	   .o_phase(o_phase)
	   );


	initial begin
		clk = 0;
		rst = 0;
		start = 1;
		#10;
		rst = 1;
	end

	always #5
	clk <= ~clk;


reg writeen;
initial
begin
    writeen = 1'b0;
    #150000
    writeen = 1'b1;
end
