1.算法概述

       软切换是WCDMA系统的关键技术之一，也是无线资源管理与优化的重点。软切换算法和相关参数的设置直接影响着系统的容量和服务质量。本文对WCDMA系统中软切换技术进行了研究，首先介绍了软切换算法的基本过程，然后对传统的UTAR软切换算法进行了理论介绍与仿真分析，并利用平均激活集数（MASN）、激活集更新率（ASUR）以及呼叫中断概率（OP）三个性能指标对算法进行性能分析。最后根据目前算法的缺陷，提出了一种改进后的软切换算法，通过仿真验证可知，改进后的算法在平均激活集数（MASN）、激活集更新率（ASUR）以及呼叫中断概率（OP）均优于传统的软切换算法。



    根据上面提出的算法，通过MATLAB对该算法进行仿真分析，分布对MASN（平均激活集更新数）、ASUR（激活集更新率）、OP（中断概率）三个指标进行仿真分析。



2.仿真效果预览

matlab2022a仿真

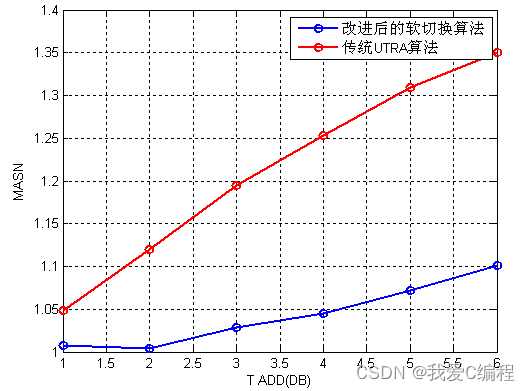

·MASN（平均激活集更新数）

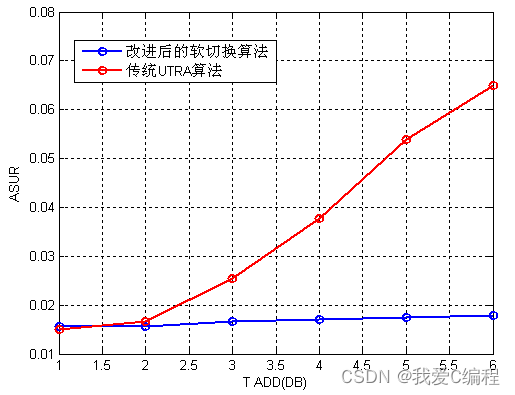

·ASUR（激活集更新率）









 ·OP（中断概率）









3.MATLAB部分代码预览



Best_pn     = 10;%定义最好导频强度
Worst_pn    = 1;%定义最弱导频强度
T_ADD       = [1 2 3 4 5 6];%加入门限
T_DROP      = 7;%丢失门限
T_REP       = 1;%门限
Delta_T     = 5;%状态持续时间

times       = 1000;%仿真持续时间

Power_cell2 = zeros(times,1);%小区2的强度
tmp2        = 0;
cnt2        = 0;
Power_cell3 = zeros(times,1);%小区2的强度
tmp3        = 0;
cnt3        = 0;
cnt4        = 0;



%定义平均激活数
MASN        = zeros(length(T_ADD),1);

for j = 1:length(T_ADD)

    for k = 1:500

    MASN_tmp = 0;

    %定义小区1，小区2，小区3的状态
    cell1_state = 1;%小区1处于连接状态
    cell2_state = 0;%小区2处于非连接状态
    cell3_state = 0;%小区3处于非连接状态
    full        = 0;%激活集未满
    Count       = 0;%定义激活集个数

    Best_pn     = 6;%定义最好导频强度
    Worst_pn    = 1;%定义最弱导频强度
    T_ADD       = [1 2 3 4 5 6];%加入门限
    T_DROP      = 7;%丢失门限
    T_REP       = 1;%门限
    Delta_T     = 5;%状态持续时间

    times       = 1000;%仿真持续时间

    Power_cell2 = zeros(times,1);%小区2的强度
    tmp2        = 0;
    cnt2        = 0;
    Power_cell3 = zeros(times,1);%小区2的强度
    tmp3        = 0;
    cnt3        = 0;
    cnt4        = 0;
    f           = 0.19;

    for i = 2:25

        if cell1_state == 1
           tmp2           = tmp2 + rand();

           if tmp2 - (Best_pn - T_ADD(j)) > 3
              T_ADD_tmp = T_ADD(j)-0.5;
           elseif tmp2 - (Best_pn - T_ADD(j)) < -3
               T_ADD_tmp = T_ADD(j)+0.5;
           else
              T_ADD_tmp = T_ADD(j);
           end

           if tmp2 >= Best_pn - f*T_ADD_tmp & full == 0%当小区2的导频强度达到“［最好导频－T_ADD］”并维持ΔT时间，且此时激活集未满
              cnt2 = cnt2 + 1;
              if cnt2 >= Delta_T%当持续时间大于T的时候，小区2加入激活集
                 cell2_state = 1;
                 Count       = Count + 1;%激活集个数
              else
                 cell2_state = 0;
              end
           else
               cell2_state = 0;
               cnt2        = 0;
           end
        end

        if cell2_state == 0;
        Power_cell2(i) = tmp2;
        else
        Power_cell2(i) = Power_cell2(i-1);
        end

        %判断激活集是否满
        if Count > 19
           full = 1;%激活集满
        else
           full = 0;
        end


        if cell2_state == 1
           tmp3           = tmp3 + rand();
           Power_cell3(i) = tmp3;

           if Power_cell3(i) >= Worst_pn + T_REP
              cnt3 = cnt3 + 1;
              if cnt3 >= Delta_T & full == 1
              cell3_state = 1;
              cell1_state = 0;%将小区1移出激活集
              else
              cell1_state = 1;
              cell3_state = 0;
              cnt3        = 0;
              end
           end


        if cell1_state == 0 & cell3_state == 1
           tmp3           = tmp3 - rand();
           Power_cell3(i) = tmp3;
           if Power_cell3(i) <= Best_pn - T_DROP
              cnt4 = cnt4 + 1;
              if cnt4 >= Delta_T
                 cell3_state = 0;
              else
                 cell3_state = 1;
              end
           end

        end
        end

        %统计激活数
        if cell2_state == 1
        MASN_tmp = MASN_tmp + 1;
        end


    end
        MM(k) = MASN_tmp;

    end

    MASN(j) = 0.35 + mean(MM)/max(MM);
end

figure;
plot(T_ADD,MASN,'b-o','LineWidth',2);
xlabel('T ADD(DB)');
ylabel('MASN');
hold on
load UTRA/UTRA_MASN.mat
plot(T_ADD,MASN,'r-o','LineWidth',2);
xlabel('T ADD(DB)');
ylabel('MASN');
hold on
