实验5：开源控制器实践——POX

（一）基本要求

使用 tcpdump 验证Hub模块

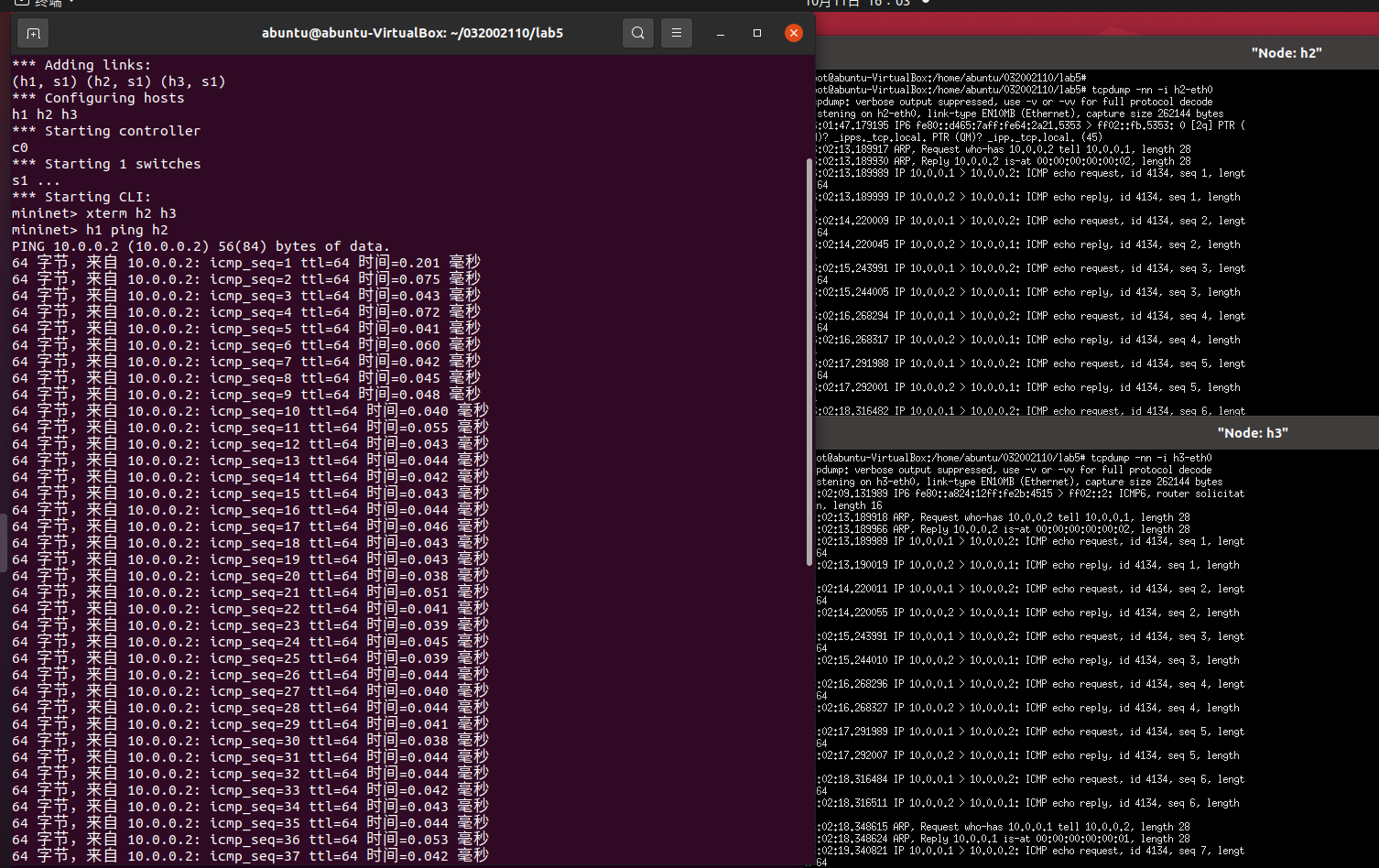

h1 ping h2(都抓到了包）

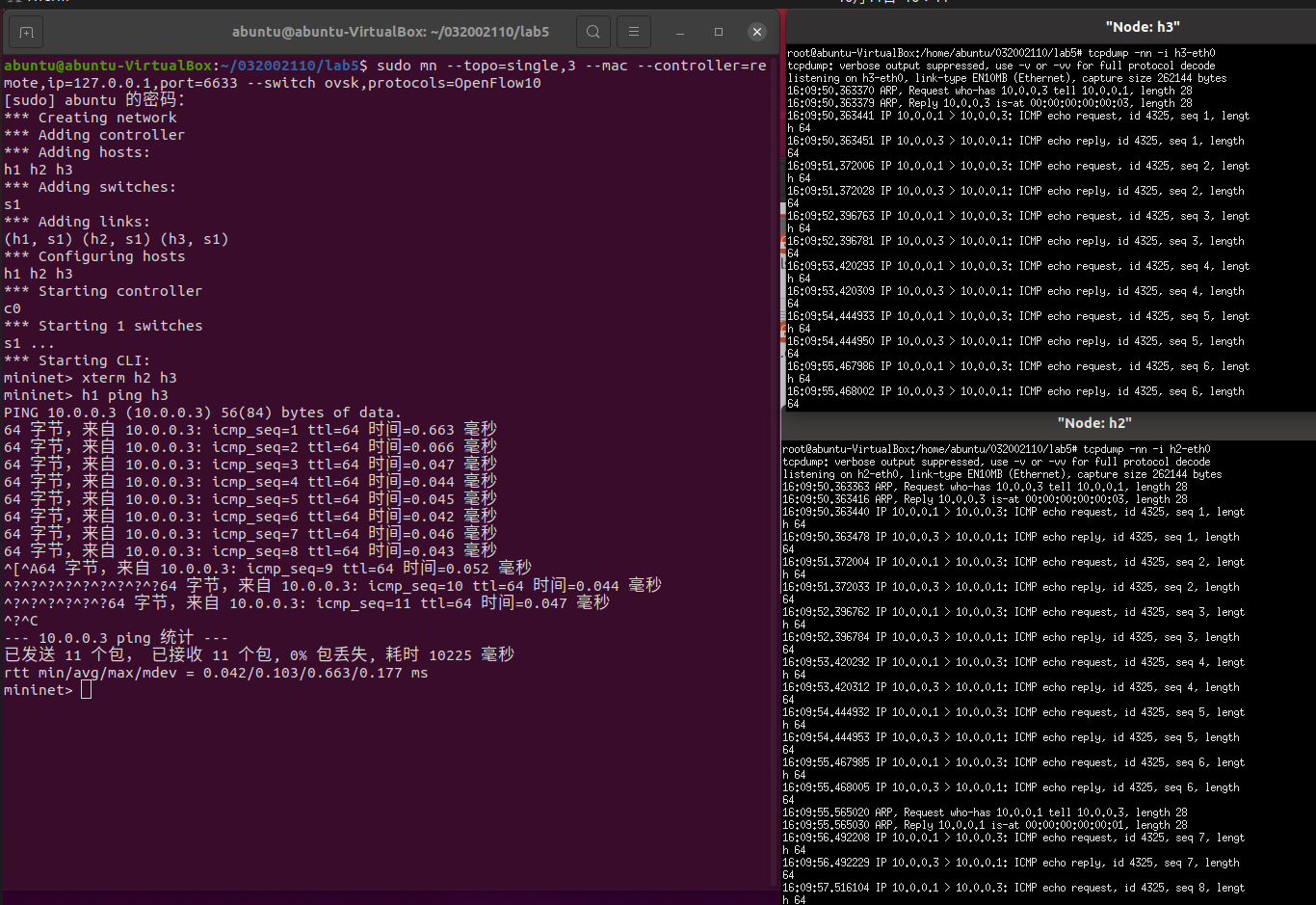

h1 ping h3(都抓到包）

验证switch模块

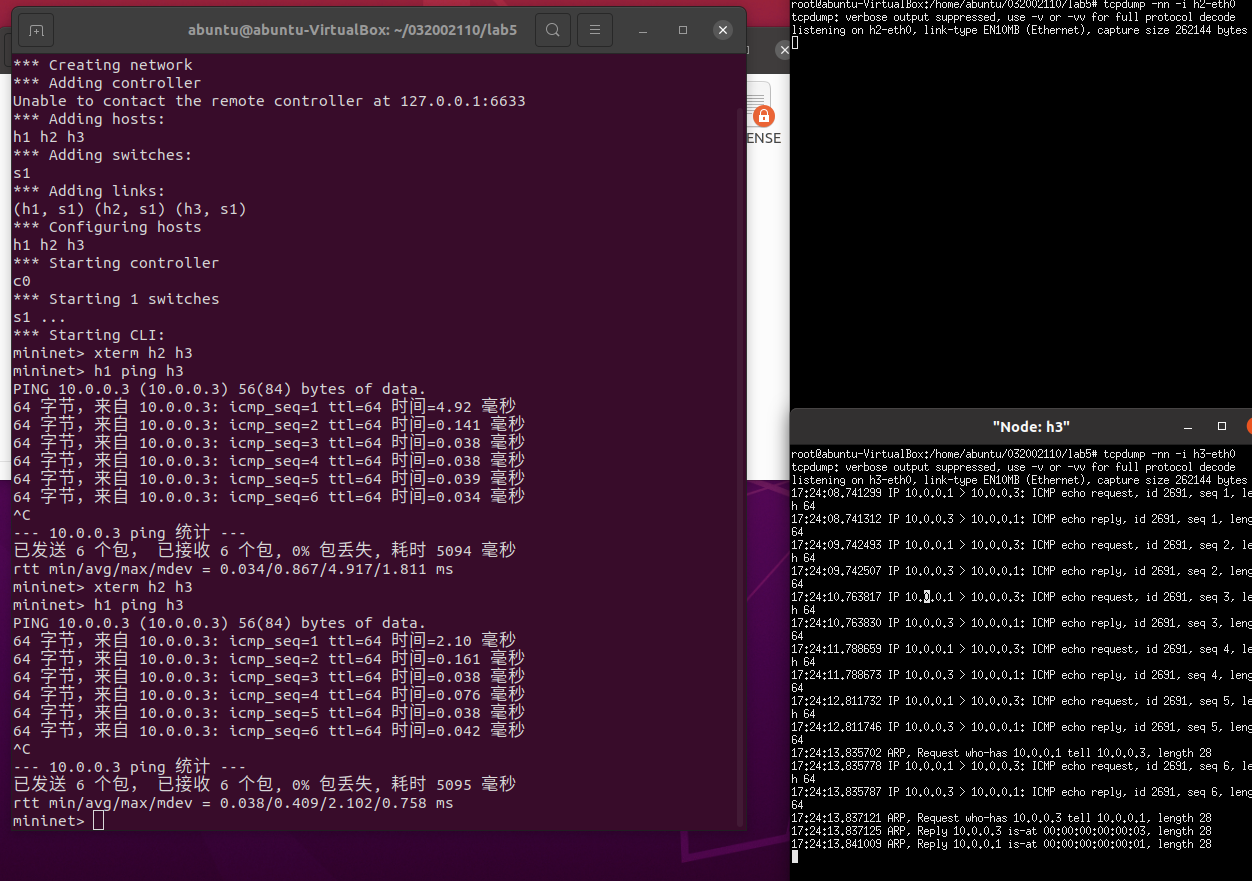

h1 ping h3（只有和h3抓到，h2没有）

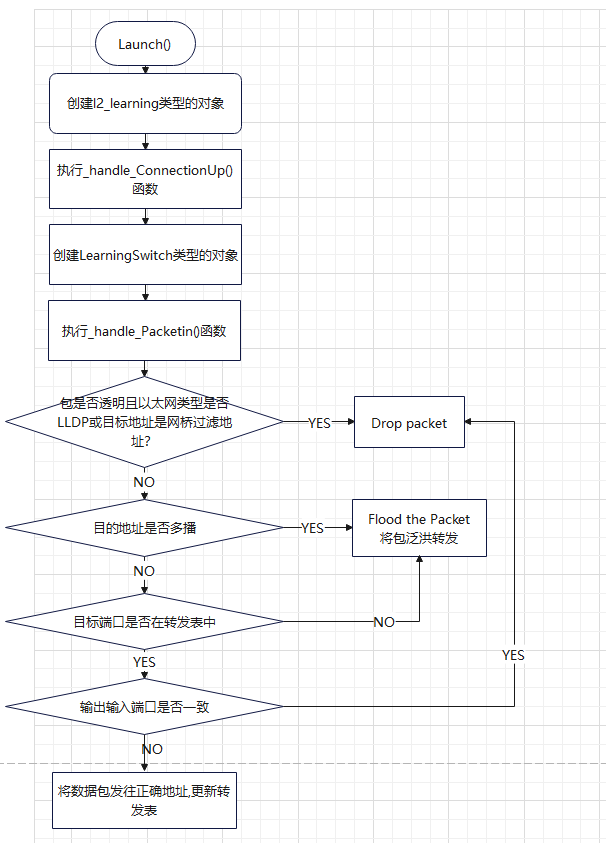

L2_learning模块代码流程图

二、进阶要求

自定义一个POX模块SendFlowInSingle

code：

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendFlowInSingle3(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):
        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 1  # 使数据包进入端口1
       # msg.actions.append(of.ofp_action_output(port=2))  # 从端口2转发出去
        msg.actions.append(of.ofp_action_output(port=3))  # 从端口3转发出去
        event.connection.send(msg)

        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 2  # 使数据包进入端口2
       # msg.actions.append(of.ofp_action_output(port=1))  # 从端口1转发出去
        msg.actions.append(of.ofp_action_output(port=3))  # 从端口3转发出去
        event.connection.send(msg)

        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 3  # 使数据包进入端口3
        msg.actions.append(of.ofp_action_output(port=1))  # 从端口1转发出去
        msg.actions.append(of.ofp_action_output(port=2))  # 从端口2转发出去
        event.connection.send(msg)

def launch():
    core.registerNew(SendFlowInSingle3)

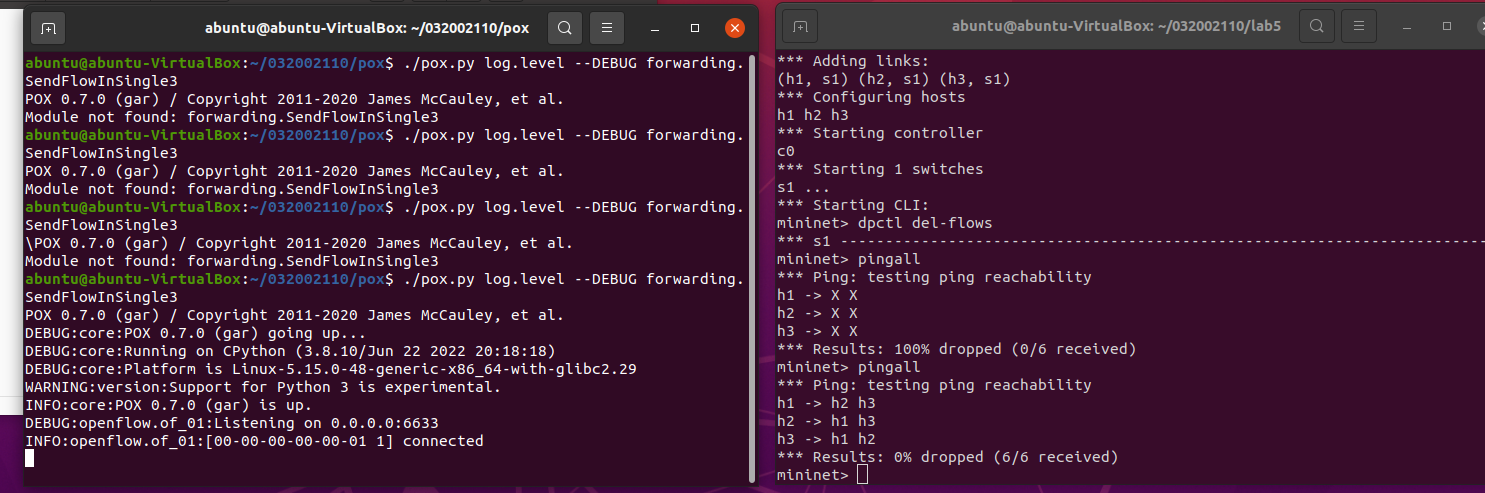

运行结果

硬超时功能

code：

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendFlowInSingle3(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):
        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 1  # 使数据包进入端口1
       # msg.actions.append(of.ofp_action_output(port=2))  # 从端口2转发出去
        msg.actions.append(of.ofp_action_output(port=3))  # 从端口3转发出去
        event.connection.send(msg)

        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 2  # 使数据包进入端口2
       # msg.actions.append(of.ofp_action_output(port=1))  # 从端口1转发出去
        msg.actions.append(of.ofp_action_output(port=3))  # 从端口3转发出去
        event.connection.send(msg)

        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 3  # 使数据包进入端口3
        msg.actions.append(of.ofp_action_output(port=1))  # 从端口1转发出去
        msg.actions.append(of.ofp_action_output(port=2))  # 从端口2转发出去
        event.connection.send(msg)

def launch():
    core.registerNew(SendFlowInSingle3)

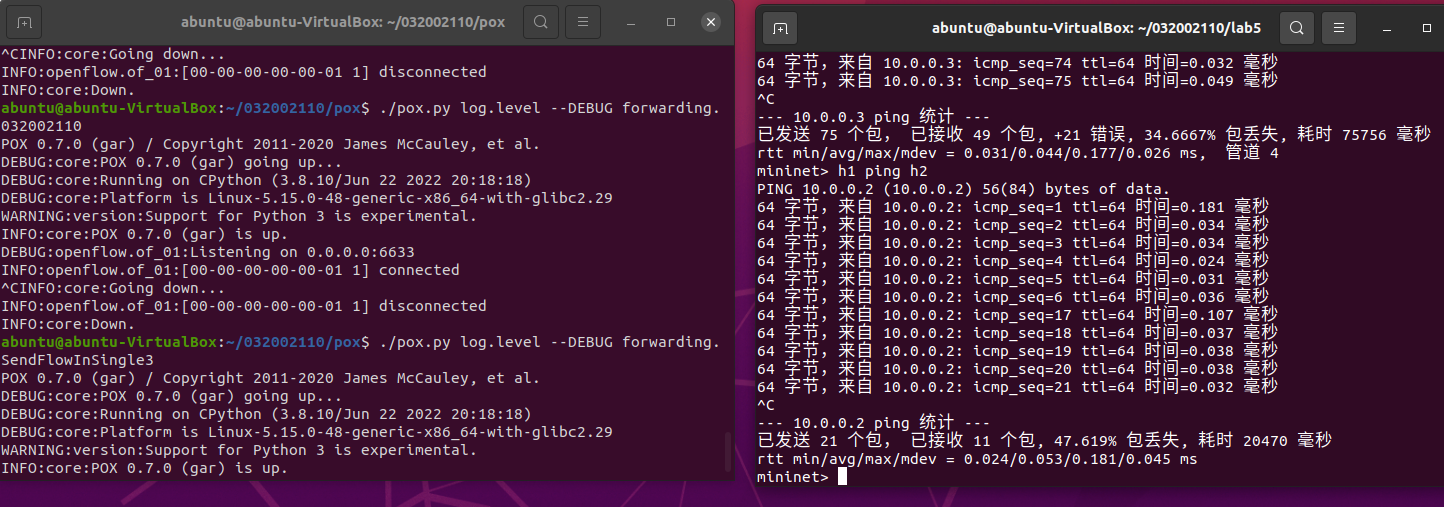

运行结果：

心得体会

1、.本次实验难度较之前要大，理解PDF的内容需要花费一定的时间，而且初次遇到POX，不知道其功能作用，学习起来较有难度。初步了解掌握了POX控制器的一些使用方法，理解了POX控制器的工作原理，熟悉了POX控制器流表下发的方法。
2、 遇到的困难pox文档全英文，英文基础不好读起来很费劲，使得写进阶题时候十分困难了解了Hub：h1 ping h2时h2和h3都能收到报文，说明Hub模块在每个交换机上安装洪泛通配符规则，广播转发数据包。
而Switch：h1 ping h2时，只有h2可以收到报文，说明Switch模块让Openflow交换机实现了L2自学习，只有目的主机可以抓取到报文
