PureEdgeSim的例子

写在之前，在PureEdgeSim的例子中，例子1-9全是覆盖了主类MainApplication中的main方法，然后执行更改其中个别设置，实现了不同的效果。

相关网站

CloudSim Plus: https://gitee.com/lumoondag/cloudsim-plus
PureEdgeSim wiki:
https://github.com/CharafeddineMechalikh/PureEdgeSim/wiki
该仿真器出版物：
https://www.researchgate.net/profile/Charafeddine_Mechalikh
模拟参数：
https://github.com/CharafeddineMechalikh/PureEdgeSim/wiki/The-Simumaltion-Parameters
建立方案：选择架构计算范例：
https://github.com/CharafeddineMechalikh/PureEdgeSim/wiki/Building-Your-Scenario-:-Choosing-Your-Architecture---Computing-Paradigms

Example1.java :

在本例中，其覆盖了MainApplication主类中的main方法，更改了任务编排器（任务编排算法）、任务生成器、自定义边缘设备/数据中心类、自定义能量模型，并执行了launchSimulation方法（继承自），开始仿真

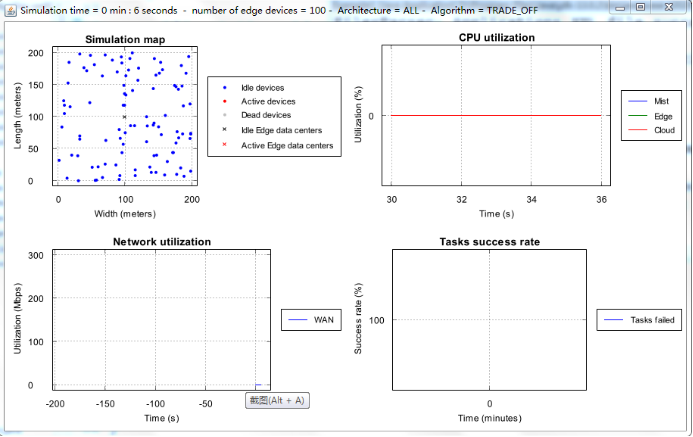

执行效果图：
在这里插入图片描述
无数据产生

Example2.java :

与上述例子比较，本例子中其更改了移动模型。

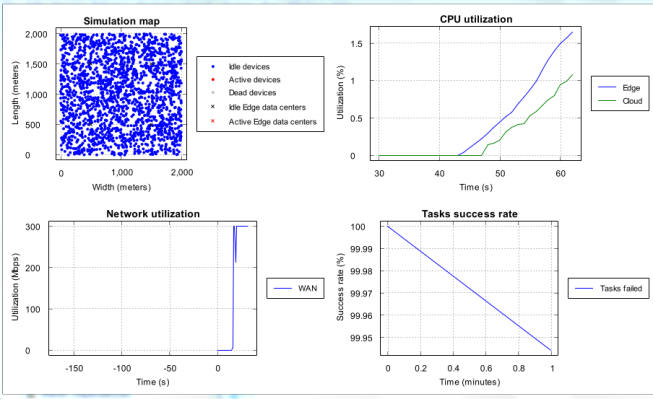

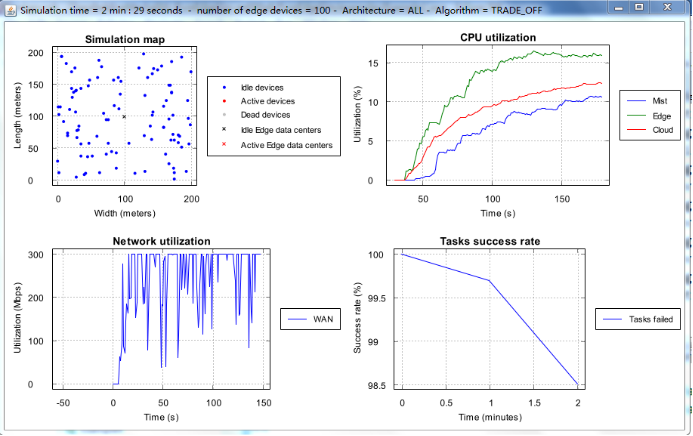

执行效果图：
在这里插入图片描述

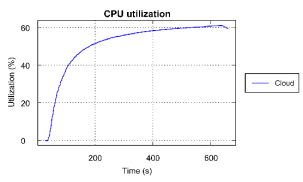

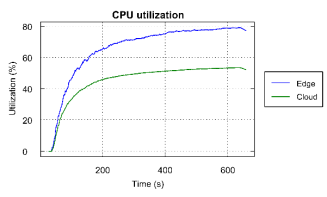

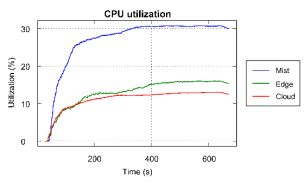

数据保存在PureEdgeSim/output/（该仿真器的默认地址）的CSV文件（该文件路径和文件在实例从未执行过时，不会产生）中，涉及数据项48项以及实验比对图片（分为了体系结构和算法两大类，其中还有进一步细分，比如CPU利用率等）若干，部分比对图片如下：

在这里插入图片描述
在这里插入图片描述

Example3.java :

与上述例子相比，在本例子中，其更改了能效模型。

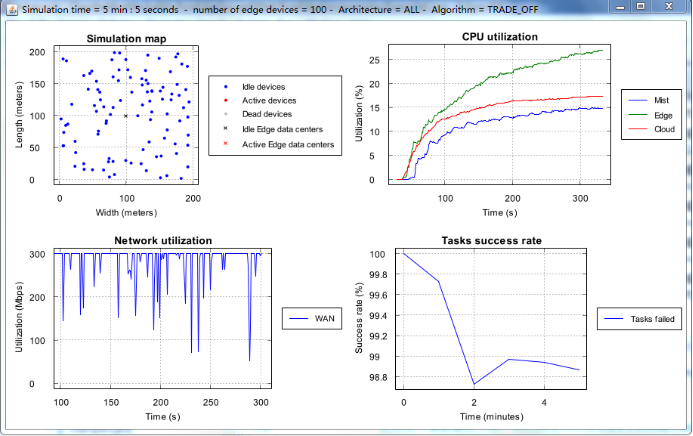

执行效果图：
在这里插入图片描述
数据保存在PureEdgeSim/output/（该仿真器的默认地址）的CSV文件（该文件路径和文件在实例从未执行过时，不会产生）中，涉及数据项48项以及实验比对图片（分为了体系结构和算法两大类，其中还有进一步细分，比如CPU利用率等）若干，部分比对图片如下：
在这里插入图片描述
在这里插入图片描述

Example4.java :

与上述例子相比，在本例子中，其更改了自定义数据中心类

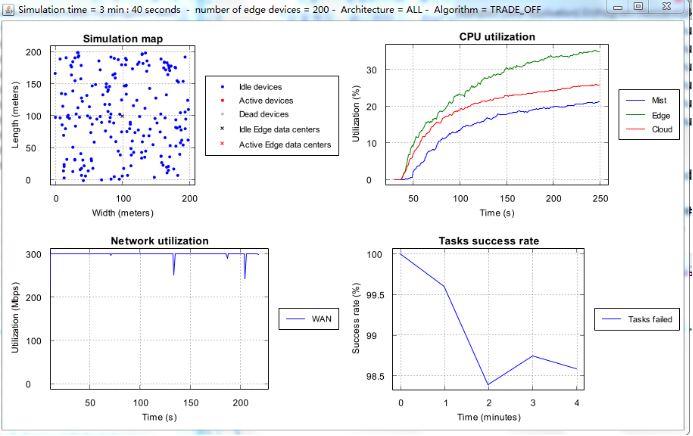

执行效果图：
在这里插入图片描述
数据保存在PureEdgeSim/output/（该仿真器的默认地址）的CSV文件（该文件路径和文件在实例从未执行过时，不会产生）中，涉及数据项48项以及实验比对图片（分为了体系结构和算法两大类，其中还有进一步细分，比如CPU利用率等）若干，部分比对图片如下：

在这里插入图片描述
在这里插入图片描述

Example5.java :

与上述例子相比，在本例子中，其展示了如何使用自定义边缘编排器类，自定义类使用另一个名为Increase_Lifetime的编排器算法。
补充：您可以通过将自己的算法添加到自定义类中来使用它。将其添加到orchestrator类后，要使用它，您需要将其添加到模拟参数文件（位于“设置/文件夹”下）。

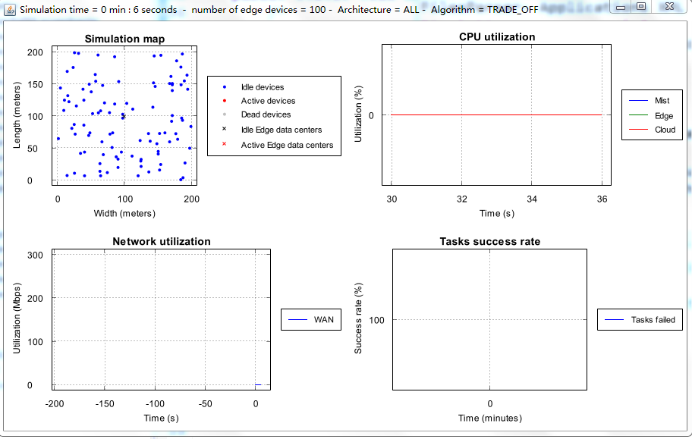

执行效果图：
在这里插入图片描述
没有产生任何数据文件

Example6.java :

与上述例子相比，在本例子中，其展示了如何使用自定义网络模型启动模拟。并在此例子中实现协作缓存算法和集群算法（在CustomEdgeDevice.java中），并提供了相应的论文：面向边缘计算环境的可伸缩和QoS感知负载平衡平台

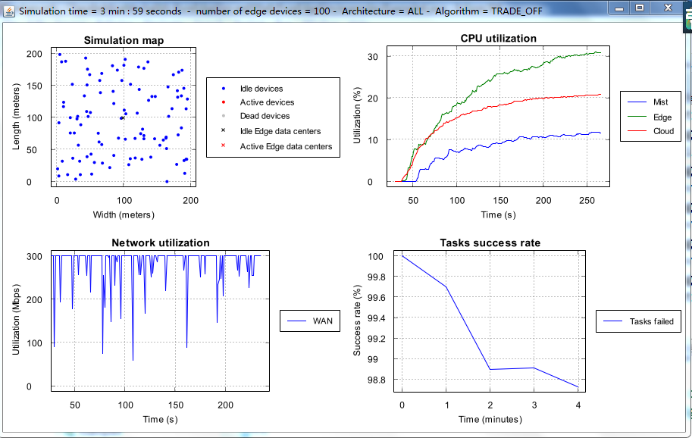

执行效果图：
在这里插入图片描述
数据保存在PureEdgeSim/output/（该仿真器的默认地址）的CSV文件（该文件路径和文件在实例从未执行过时，不会产生）中，涉及数据项48项以及实验比对图片（分为了体系结构和算法两大类，其中还有进一步细分，比如CPU利用率等）若干，部分比对图片如下：
在这里插入图片描述
在这里插入图片描述

Example7.java :

与上述例子相比，在本例子中，其展示如何使用其他仿真参数文件。本例中使用的文件位于examples/Example7_settings/文件夹中。默认情况下，如果用户没有指定simulation settings文件夹，PureEdgeSim将使用位于settings/folder中的默认文件夹。
执行效果图：
在这里插入图片描述
数据保存在PureEdgeSim/examples/Example7_output/的CSV文件（该文件路径和文件在实例从未执行过时，不会产生）中，涉及数据项48项，同时还具有实验比对图片（分为了体系结构和算法两大类，其中还有进一步细分，比如CPU利用率等）若干，从这里也可以看出文件数据输出地址可以自定义，部分比对图片如下：
在这里插入图片描述
在这里插入图片描述

Example8.java :

与上述例子相比，在本例子中，其展示了如何实现一个基于模糊逻辑的编排算法。由于为了支持为了支持mist计算。并提供了推文：
边缘计算的模糊工作负载编排，其必须添加JFuzzy_Logic jar文件

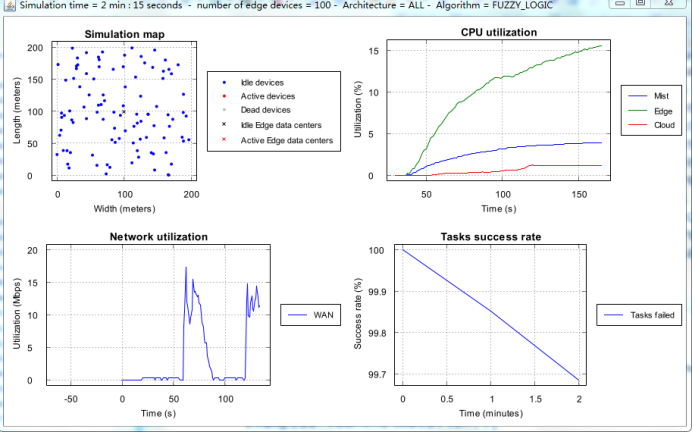

执行效果图：
在这里插入图片描述

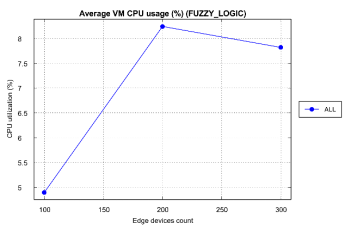

数据保存在PureEdgeSim/examples/Example8_output/的CSV文件（该文件路径和文件在实例从未执行过时，不会产生）中，涉及数据项48项以及实验比对图片（分为了体系结构和算法两大类，其中还有进一步细分，比如CPU利用率等）若干，部分比对图片如下：
在这里插入图片描述
在这里插入图片描述

Example9.java :

与上述例子相比，在本例子中，其提出了一个边缘数据中心/服务器协同工作的模拟场景，边缘数据中心的特征在edge_datacenters.xml文件。在 simulation_parameters.properties中，我们使用了Edge_and_cloud架构，这意味着任务将被卸载到边缘数据中心或云上。

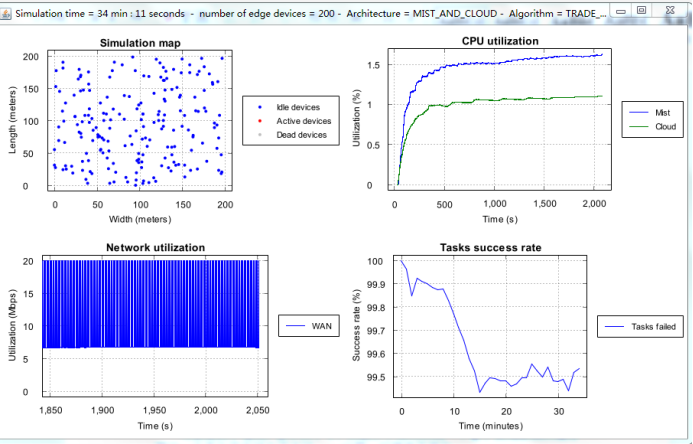

执行效果图：
在这里插入图片描述
数据保存在PureEdgeSim/examples/Example9_output/的CSV文件（该文件路径和文件在实例从未执行过时，不会产生）中，涉及数据项48项

MainApplication.java

此类继承自MainApplicationAbstract类
执行效果图：
在这里插入图片描述

联动

从代码中很容易就可以看出来，上上篇文章中介绍的几大模块对应了代码中的几个包，其中他们分别是：
Simulation Manager模块对应了包com.mechalikh.pureedgesim
Data Centers Manager模块对应了包：
com.mechalikh.pureedgesim.DataCentersManager
Location Manager模块对应了包com.mechalikh.pureedgesim.LocationManager
Network Module模块对应了包com.mechalikh.pureedgesim.Network
Tasks Orchestration模块对应了包：
com.mechalikh.pureedgesim.TasksOrchestration
Tasks Generator模块对应了包com.mechalikh.pureedgesim.TasksGenerator
Scenario Manager模块对应了包com.mechalikh.pureedgesim.ScenarioManager
Main Application模块对应了包com.mechalikh.pureedgesim
