2022实验二：抽象数据类型ADT与面向对象编程OOP

目录



1 实验目标概述

2 实验环境配置

3 实验过程

3.1 Poetic Walks

3.1.1 Get the code and prepare Git repository

3.1.2 Problem 1: Test Graph <String>

3.1.3 Problem 2: Implement Graph <String>

3.1.3.1 Implement ConcreteEdgesGraph

3.1.3.2 Implement ConcreteVerticesGraph

3.1.4 Problem 3: Implement generic Graph<L>

3.1.4.1 Make the implementations generic

3.1.4.2 Implement Graph.empty()

3.1.5 Problem 4: Poetic walks

3.1.5.1 Test GraphPoet

3.1.5.2 Implement GraphPoet

3.1.5.3 Graph poetry slam

3.1.6 Before you’re done

3.2 Re-implement the Social Network in Lab1

3.2.1 FriendshipGraph类

3.2.2 Person类

3.2.3 客户端main()

3.2.4 测试用例

3.2.5 提交至Git仓库

4 实验进度记录

5 实验过程中遇到的困难与解决途径

6 实验过程中收获的经验、教训、感想

6.1 实验过程中收获的经验和教训

6.2 针对以下方面的感受





1 实验目标概述

本次实验训练抽象数据类型（ADT）的设计、规约、测试，并使用面向对象编程（OOP）技术实现ADT。具体来说：

l 针对给定的应用问题，从问题描述中识别所需的ADT；

l 设计ADT规约（pre-condition、post-condition）并评估规约的质量；

l 根据ADT的规约设计测试用例；

l ADT的泛型化；

l 根据规约设计ADT的多种不同的实现；针对每种实现，设计其表示（representation）、表示不变性（rep invariant）、抽象过程（abstraction function）

l 使用OOP实现ADT，并判定表示不变性是否违反、各实现是否存在表示泄露（rep exposure）；

l 测试ADT的实现并评估测试的覆盖度；

l 使用ADT及其实现，为应用问题开发程序；

l 在测试代码中，能够写出testing strategy并据此设计测试用例。

2 实验环境配置

在Lab 1中已经完成编程环境的配置；

Lab 2中要求安装代码覆盖度插件EclEmma，但IEDA中自带了完善的代码覆盖度检查功能，故并未进行EclEmma的安装。



在这里给出你的GitHub Lab2仓库的URL地址（Lab2-学号）。

https://github.com/ComputerScienceHIT/HIT-Lab2-120L021427.git

3 实验过程

3.1 Poetic Walks

这个实验的主要目的是测试 ADT 的规约设计和 ADT 的多种不同的实现，并练习 TDD 测试优先编程的编程习，在后面练习 ADT 的泛型化。

3.1.1 Get the code and prepare Git repository

如何从GitHub获取该任务的代码、在本地创建git仓库、使用git管理本地开发。

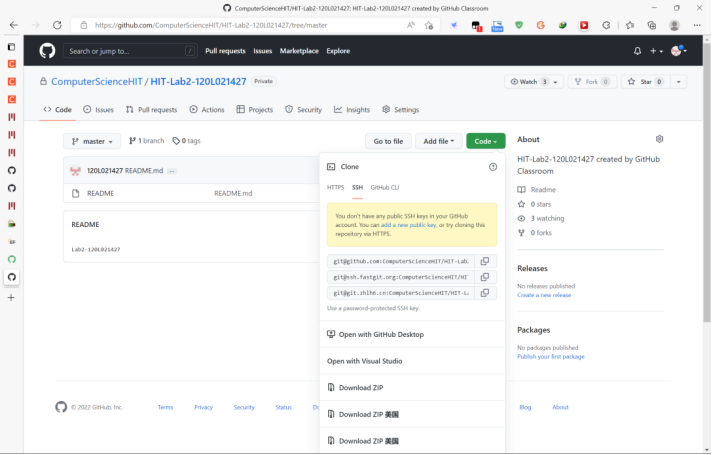

如下图获取所需代码：











git init初始化Git仓库，将已有的文件提交到本地仓库中，配置好远程仓库后，将本地仓库的内容push到远程仓库中。









git@github.com:ComputerScienceHIT/HIT-Lab2-120L021427.git

3.1.2 Problem 1: Test Graph <String>

以下各部分，请按照MIT页面上相应部分的要求，逐项列出你的设计和实现思路/过程/结果。

设计如下：

boolean add(L vertex)

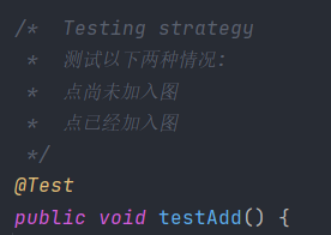

test add方法:

graph:

　　1、graph为空

　　2、graph非空

　　　　参数L vertex:  1、新的节点

　　　　　　　　　　　　2、已经存在graph中的点

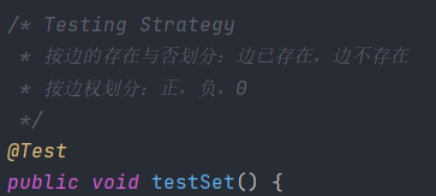

int set(L source,L target,int weight)

test set方法:



graph: 　　

　　　　1、graph为空

　　　　2、graph非空

　　　　参数L source:   1、source是新的节点

　　　　　　　　　　　　　2、source已经在graph中

　　　　参数L target:   1、source是新的节点

　　　　　　　　　　　　　2、source已经在graph中

　　　　参数int weight: 1、weight = 0

　　　　　　　　　　　　2、weight > 0











boolean remove(L vertex)

test remove方法:

参数L vertex:   1、vertex为新的节点

2、vertex已经在graph中,但没有节点和它相连

3、vertex已经在graph中，且有节点和它相连









Set<L> vertices()

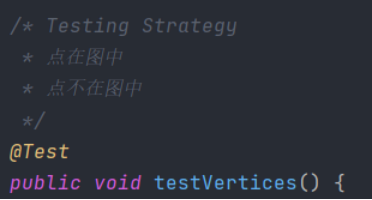

test vertices方法:

graph:  1、graph是空图

            2、graph非空



Map<L,Integer> sources(L target)

test sources方法：

graph:  1、graph为空

2、graph非空

参数L target:   1、target是新的节点

2、target是graph中的节点，但是没有边指向它

3、target是graph中的节点，有边指向它







Map<L,Integer> targets(L source)

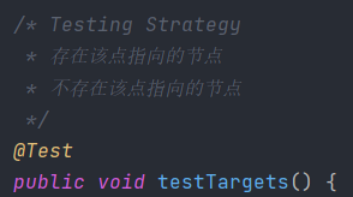

test targets方法:

graph:  1、graph为空

2、graph非空

参数L source:   1、source是新的节点

2、source是graph中的点，但是没有边以它为起点

3、source是graph中的点，且有边以它为起点









3.1.3 Problem 2: Implement Graph <String>

3.1.3.1 Implement ConcreteEdgesGraph

为ConcreteEdgesGraph重写抽象类。

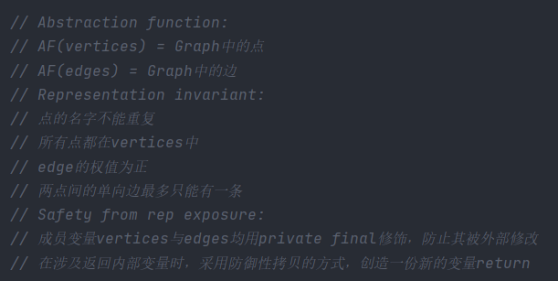

对于ConcreteEdgesGraph，其AF、RI与防止Rep泄露的安全措施如下：









ConcreteEdgesGraph中有以下两个rep：

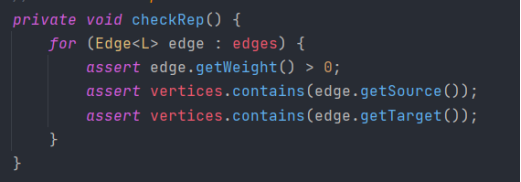

为了防止表示泄露，在调用各个方法返回之前，使用checkRep方法检查是否有表示泄露的情况出现，具体实现以RI为原则：









以下简要阐述ConcreteEdgesGraph类重写的各个方法：

1.add方法。

为图的顶点集vertices添加新的顶点。若vertices中已有此顶点，返回false，否则返回true。

2.set方法。

根据输入参数source与target对边集edges进行检索，若检索到对应的边，则将其边权修改为参数weight的值，并返回被替换的值。若未检索到对应边，则返回-1。

在设计此方法时，有两个地方需要注意：

1)在遍历时进行删除，需要显式使用迭代器，不然会产生严重错误。

2)因为题中要求Edge是不可变的，所以在修改边权时，若已存在由source到target的边，则需要先删掉原来的边，再添加一条起点终点不变，边权修改过的新边，而不能直接在原来边的基础上对权值进行修改。

 remove方法

从点集vertices中删掉参数对应的点及点所连接的边。若不存在对应点，则返回false，否则返回true。

vertices方法

返回顶点集合。

在这一部分中，为防止rep泄露，需要新建一个Hashmap保存返回的顶点。

sources方法

寻找target对应的原点，并将原点与对应的边权以键值对的形式保存在Map中返回。

targets方法

寻找source对应的终点，并将终点与对应的边权以键值对的形式保存在Map中返回。

toString方法

调用Edge类中的tostring方法，将图的信息以字符串形式输出。

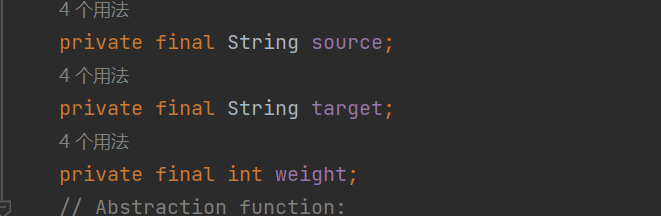

在设计Edge类时，为其设计了三个私有成员变量，分别代表起点，终点，边权，由于其用private final关键字修饰，所以可以防止表示泄露的问题：

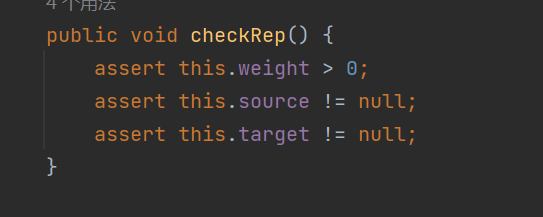

根据Edge的RI，设计其checkRep方法如下：

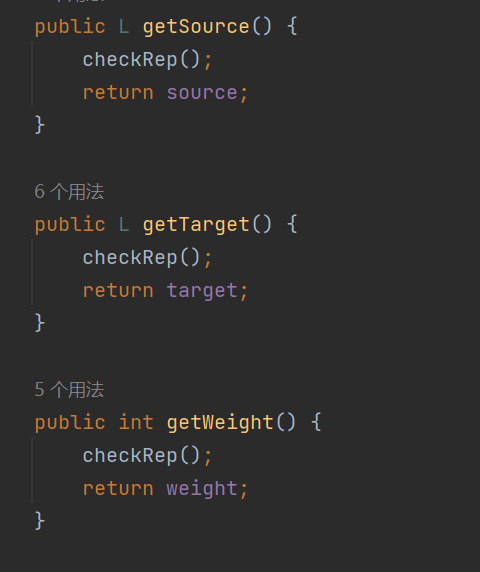

因为Edge是不可变的，所以为其设计了3个Getter，分别用于获取起点，终点以及边权。并未设置对其成员变量进行修改的setter。

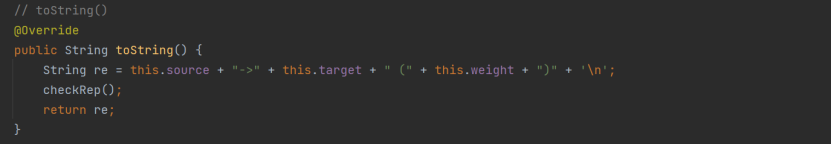

Edge的toString方法用于输出该边的起点，终点以及边权。输出格式为： a->b (5)，代表由a指向b，权值为5的边。









在对Edge进行比较时，由于在实现各个方法时并未对不同的Edge进行比较判断其是否相等，所以没有对Equals方法与Hashcode方法进行重写。



3.1.3.2 Implement ConcreteVerticesGraph

类似于ConcreteEdgesGraph，ConcreteVerticesGraph也是对Graph接口的具体实现。在Implement ConcreteVerticesGraph的步骤中，我们需要从已有的成员变量出发，重写Graph中的抽象方法，并自行设计ConcreteVerticesGraph中所用到的Vertex类的成员及方法。

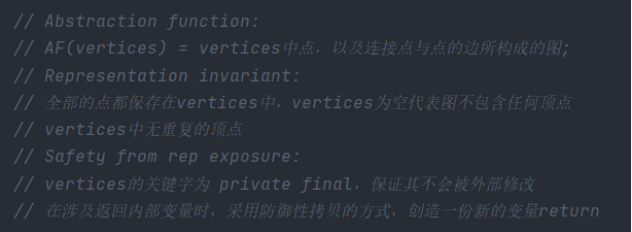

对于ConcreteVerticesGraph，其AF、RI与防止Rep泄露的安全措施如下：

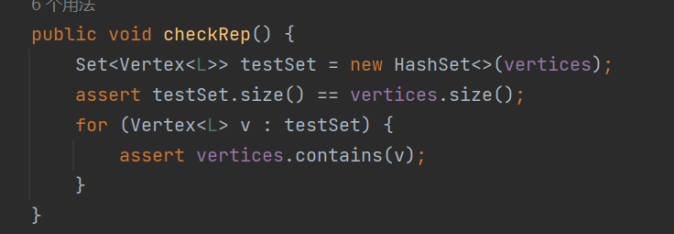

根据ConcreteVerticesGraph的RI，设计其checkRep方法如下，主要完成了对vertices是否包含了图中所有顶点的检查。









具体每个方法的重写思路与过程在此不再赘述。

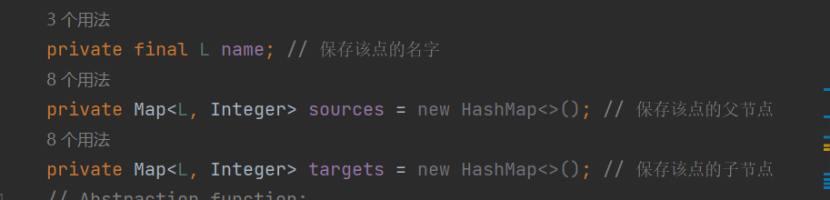

对于Vertex类，由于ConcreteVerticesGraph中的成员变量较少，所以Vertex类需要承担更多的功能，设计其成员变量如下：

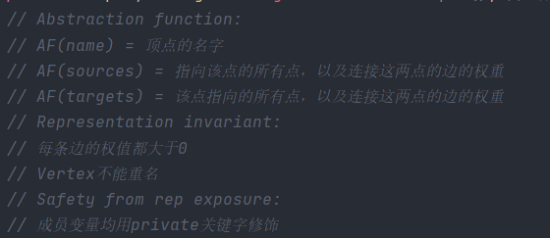

对于Vertex类，其AF、RI与防止Rep泄露的安全措施如下：

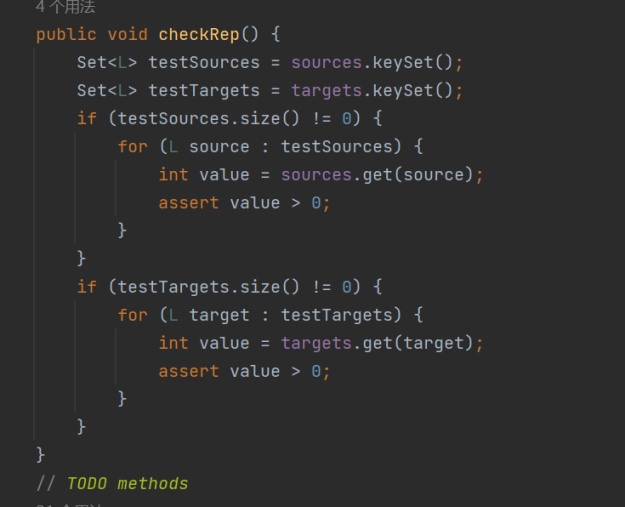

根据Vertex的RI，设计其checkRep方法，在checkRep方法中，主要检查了该点以及该点的子节点、父节点的权值是否始终为正。具体实现如下：









由于Vertex是可变的类，所以在为其设计三个getter之外，要设计能够修改其成员变量的public方法。

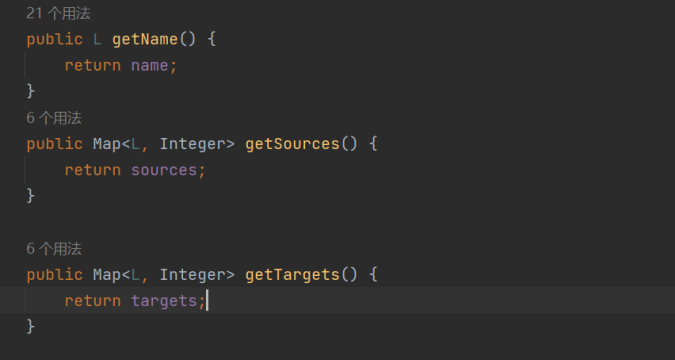

首先，Vertex类的getter如下：

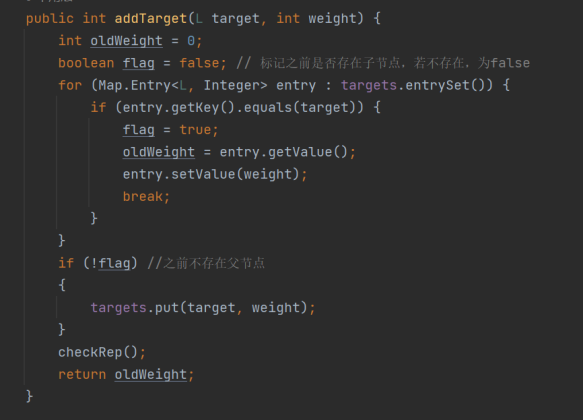

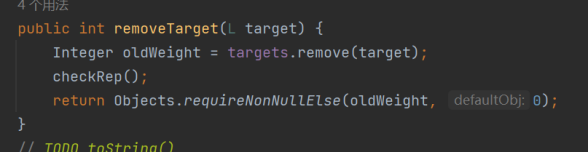

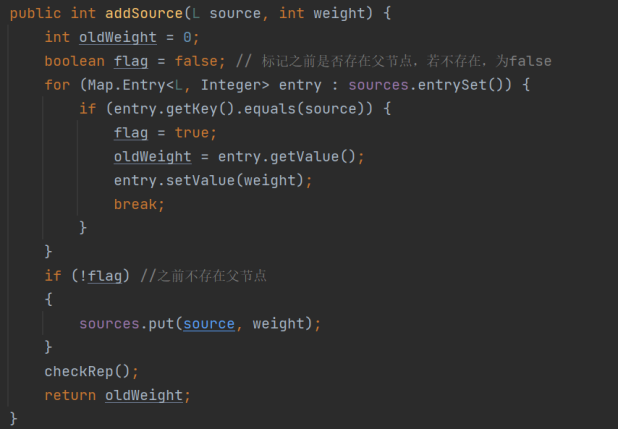

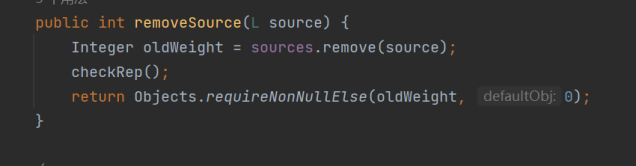

除此之外，设计了四个方法：addSources、addTargets、removeSource、removeTarget，以便对Vertex类的私有成员sources与targets进行修改。这四个方法的spec如下：





















对于Vertex类，设计其toString方法如下，以便以字符串形式返回该点的具体信息。









3.1.4 Problem 3: Implement generic Graph<L>

3.1.4.1 Make the implementations generic

在这一步中，需要对之前所编写的程序进行重构，使得我们的类不依赖于具体的String类，而能适用于任意类型L。

具体的修改方式是将原来代码中的用于表示泛型的String类型替换为泛型的标识符L，并将Edge修改为Edge<L>，Vertex修改为Vertex<L>。根据IDEA的提示进行一步步的修改即可。



3.1.4.2 Implement Graph.empty()

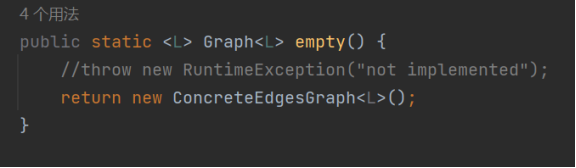

在Graph.java中修改Graph.empty()的具体实现即可，如图所示：

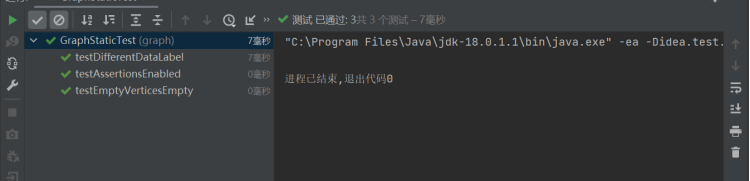

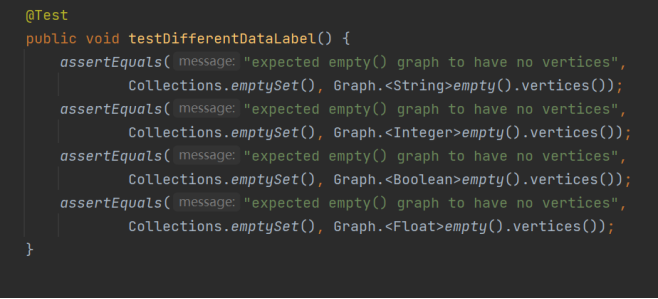

修改完成后，我们在GraphStaticTest中添加对其的测试用例，测试结果及覆盖度如下：















3.1.5 Problem 4: Poetic walks

3.1.5.1 Test GraphPoet

首先需要理清Problem 4具体完成的任务。

在这一步中，需要依据语料生成一个单词图，单词图的每个顶点是语料中的一个单词，单词图的边代表前一个单词紧接着后一个单词，边的权重为前一个单词紧接着后一个单词的次数，并且不考虑大小写与标点符号。举个例子：

hello,hello,HeLlo,world!

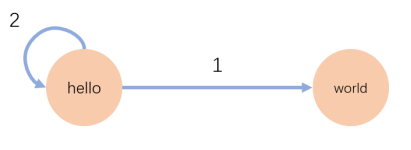

其中，hello→hello出现两次，hello→world出现一次，则这个语料构成的图为：



更加具体的示例可以参照MIT实验官网的页面。

在根据语料构造好图后，下面需要完成的任务是：输入一个句子，提取出句子两两相邻的单词对，在图中进行一次检索，若句子的前后两单词w1→w2在单词图中隔着一个顶点b，则将b加入句子中，得到w1→b→w2。具体的构建规则如下：

w1与w2间只能间隔一个顶点，这也就是说，如果在图中出现了w1→a→b→w2，甚至间隔更多的情况，则不会在w1→w2间加入单词。

如果从w1到w2同时有两条路径w1→a→w2与w1→b→w2，则选择权重最高路径上的单词加入w1与w2之间。

输出的句子中原单词的大小写保持不变，加入的单词全用小写。

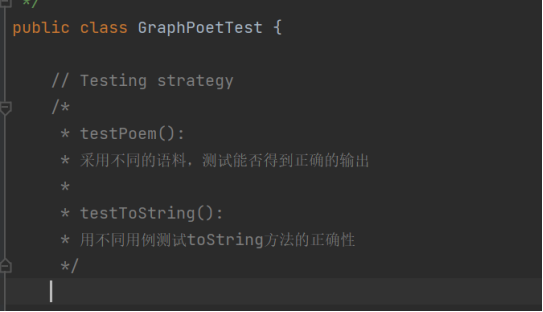

在理清思路后，我们可以着手开始编写测试用例，具体的测试策略为编写Poem与toString方法的测试用例，对于Poem，采用不同的语料，测试能否得到正确的输出；对于toString，用不同用例测试toString方法的正确性。如图所示：



3.1.5.2 Implement GraphPoet

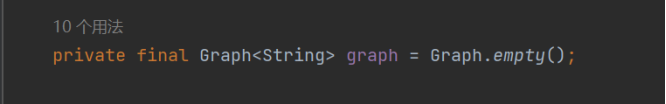

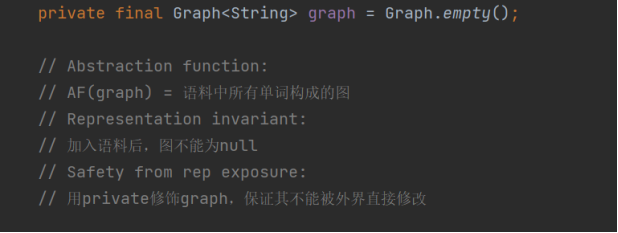

GraphPoet的成员变量如下，为一个初始化的空Graph，Graph的具体实现依赖于ConcreteEdgegGraph或ConcreteVerticesGraph：









其AF，RI，以及防止表示泄露的措施如下图所示：









在GraphPoet中，我们需要依次实现三个方法：

一．构造方法GraphPoet

在GraphPoet的构造方法中，我们需要读取文本文档，并由其中语料按照前文所阐述的方法生成一个单词图。具体实现方式为：输入文件路径并按行读入，将单词进行切分，进行删除标点符号，大写转小写等预处理，每次取相邻元素在图中添加新边。

二．生成句子方法Poem

Poem方法输入一个String参数作为原始句子，输出根据单词图匹配过的，扩充了bridge words的新句子。具体实现思路为一次读入两个单词，检索前一个单词子节点的子节点，若其中包含后一个单词，则选择途径通路权重最高的一路，将该路上途径节点表示的单词加入原来两单词之间。

三．toString方法

简单重写toString方法，将整个图中所有点的指向转化为一条字符串输出。



3.1.5.3 Graph poetry slam

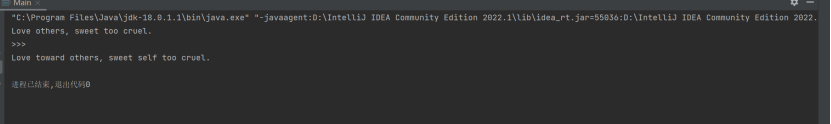

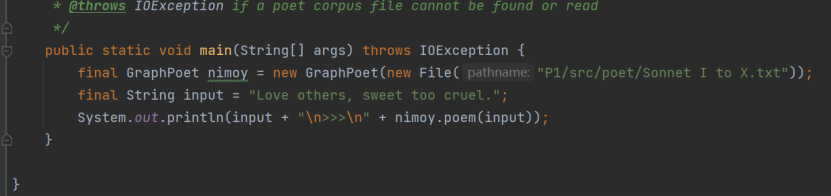

将MIT页面上的Sonnet I-X保存到Sonnet I to X.txt文档中，修改main函数，函数输入与输出如下：









3.1.6 Before you’re done

请按照http://web.mit.edu/6.031/www/sp17/psets/ps2/#before_youre_done的说明，检查你的程序。

如何通过Git提交当前版本到GitHub上你的Lab2仓库。

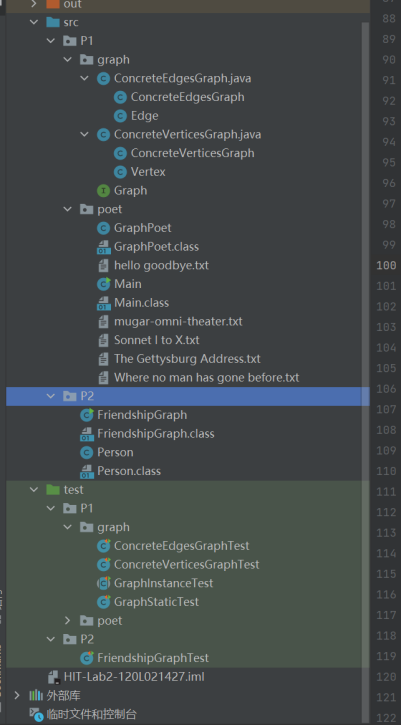

在这里给出你的项目的目录结构树状示意图。









3.2 Re-implement the Social Network in Lab1

这一环节要求我们基于在前面步骤中定义的Graph<L>及其两种实现，将泛型L替换为Person，按照Lab1中Social NetWorek的要求，实现Lab1 Problem 3中FriendshipGraph的各种功能，并且尽可能复用我们在前文构造的类中已经实现的方法。最后，运行提供的main()和执行Lab1中的Junit测试用例，确保其正常运行。在这一环节中，我选用ConcreteEdgesGraph作为基础实现功能。



3.2.1 FriendshipGraph类

在这一环节中FriendshipGraph设计为ConcreteEdgesGraph<Person>，但因其与ConcreteEdgesGraph的继承关系，为便于访问，在FriendshipGraph的具体实现时均采用super关键字修饰。

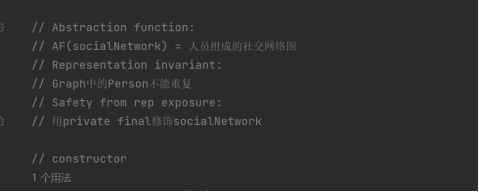

FriendshipGraph类的AF，RI以及防止表示泄露的措施为：









在FriendshipGraph类中，实现了如下方法：

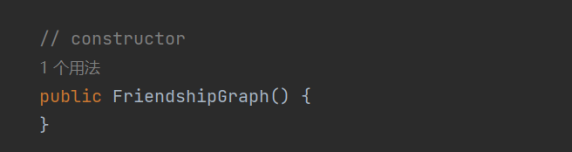

1. 构造方法

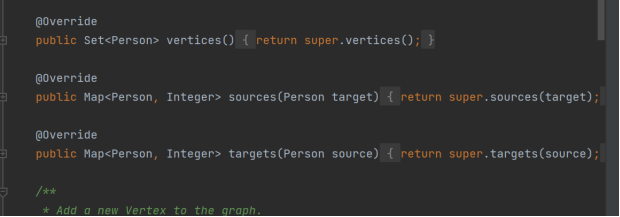

2. 重写了FriendshipGraph的vertices，sources，targets方法，使其能够返回super类（即ConcreteEdgesGraph）的对应返回值

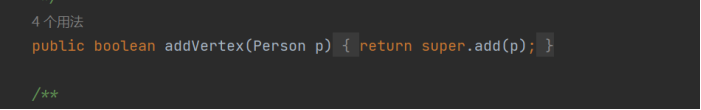

3. addVertex方法。为图中添加顶点。调用add方法即可。

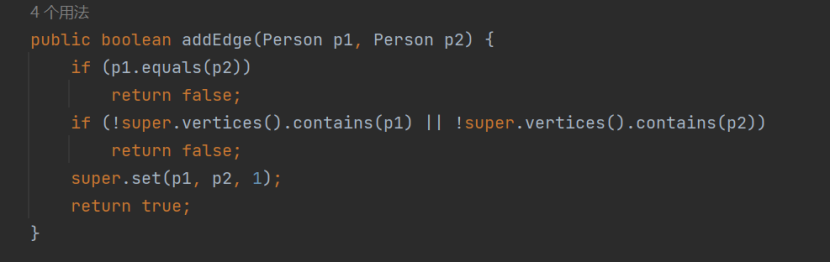

4. addEdge方法。为图中添加一条有向边。调用set方法即可。









5. getDistance方法。计算两顶点p1，p2间的最短距离。由于Lab1中该函数的实现依赖于关系矩阵，所以此方法我采用了递归的方式彻底重构，避开了涉及关系矩阵。具体而言，该方法的实现如下：

首先对异常情况进行判断，若图中不包含参数顶点或两参数顶点相同，则直接返回，之后开始递归判断。先令最短距离min为顶点数+1（保证若存在通路，则实际的最短距离一定比其小），取p1顶点的子顶点，调用函数本身递归地寻找子顶点到p2的最短距离，记为temp，若temp非-1且比min小，则令min=temp，最后根据min的值判断函数的返回值。









3.2.2 Person类

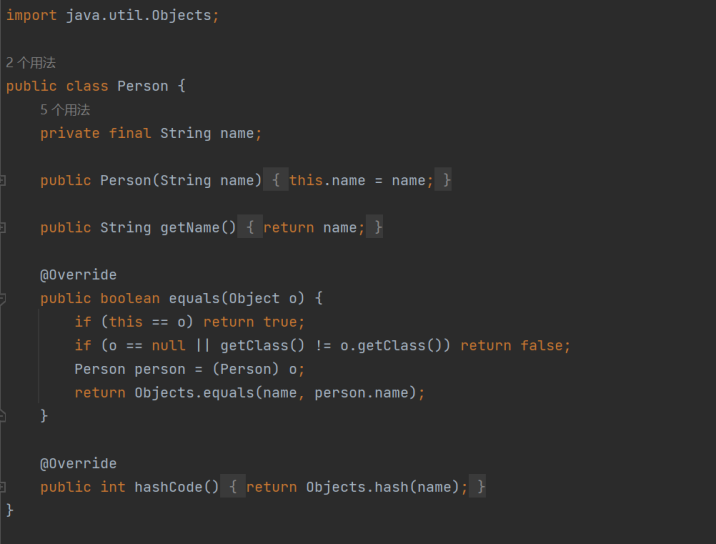

Person类设置了一个成员变量String name表示其名字，并重写了equals与hashcode方法方便对不同的Person类进行比较。与Lab1不同的是，Lab1中的Person类还具有一个表示其在关系矩阵中位置的变量。由于Lab2实现时避开了关系矩阵，故删掉了该成员变量。









3.2.3 客户端main()

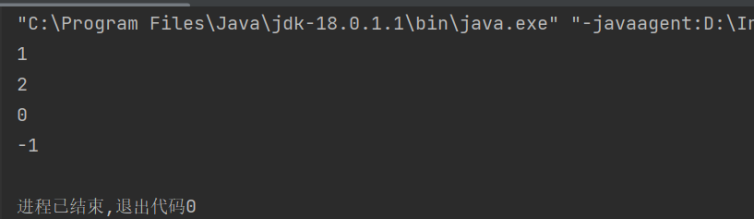

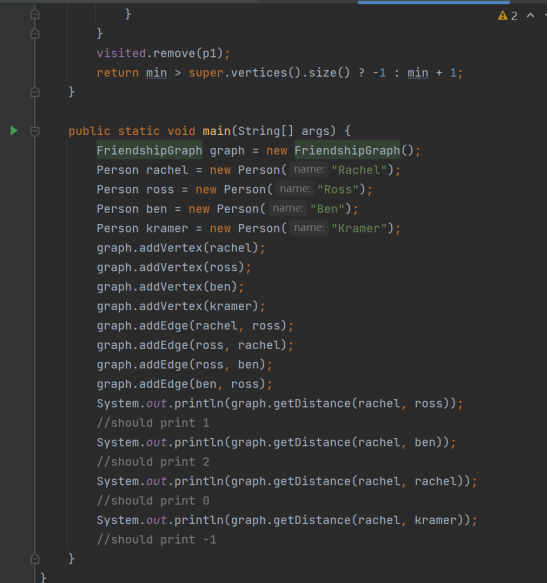

此处的客户端与Lab1中的客户端保存一致，最终的运行结果为：









3.2.4 测试用例

测试策略如下：

分别对addVertex，addEdge，getDistance方法进行测试。

对于addVertex方法：测试加入节点不存在，加入节点已存在两种情况；

对于addEdge方法：测试正常加入，头尾节点不存在，加入自己到自己的边三种情况；

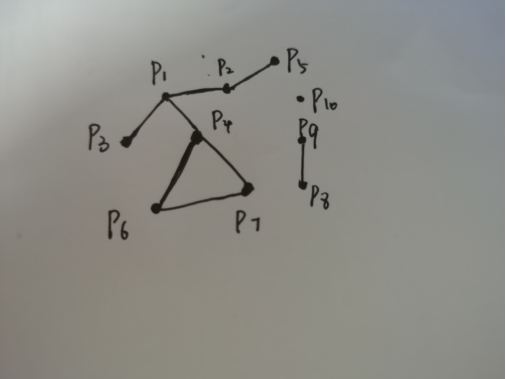

对于getDistance方法，构造如下图：









测试这几种情况：顶点到自己的距离，顶点间存在通路，顶点间不存在通路，顶点不在图中。

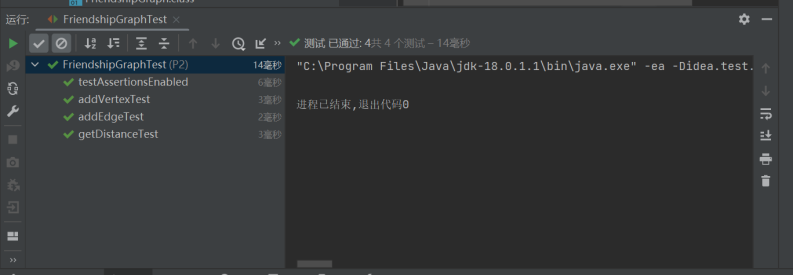

测试结果如下：









3.2.5 提交至Git仓库

通过IDEA内置的git功能直接上传至github的对应仓库

在这里给出你的项目的目录结构树状示意图。









4 实验进度记录

请使用表格方式记录你的进度情况，以超过半小时的连续编程时间为一行。

日期	时间段	计划任务	实际完成情况
2022.5.20	14:00-16:00	了解实验目的	按计划完成
2022.5.23	10:15-11:00	GraphInstanceTest测试代码的编写	按计划完成



2022.5.25	14:00-19:00	ConcreteEdgesGraph基本函数的构建；ConcreteVerticesGraph的vertice类编写	按计划完成
2022.5.27	17:00-22:00	完善测试代码，并为Edges与Vertex类编写单独测试用例	按计划完成
2022.5.27	17:00-22:00	GraphPoet测试用例的编写； GraphPoet部分构造函数的编写	按计划完成
2022.5.28	8:30-11:30	完成GraphPoet余下部分的编写	按计划完成
2022.5.29	14:00-18:00	完成P2以及报告撰写	按计划完成

5 实验过程中遇到的困难与解决途径

遇到的难点	解决途径
设计测试用例时不知从何下手	查找资料
对AF，RI，以及checkRep, 表示泄露等概念理解不深，感到无从下手	复习之前的PPT，询问老师

6 实验过程中收获的经验、教训、感想

6.1 实验过程中收获的经验和教训

通过此次实验，我了解了自行设计ADT的整个流程。Java编程能力有所提高。

在开始动手之前要先思考好整体的架构；在自行设计实现功能时，自己对函数与函数之间，类与类之间的关系自己感觉还有些混乱，对Java的语法也还不算特别熟悉，需要多加练习。



6.2 针对以下方面的感受

(1) 面向ADT的编程和直接面向应用场景编程，你体会到二者有何差异？

面向ADT编程与面向应用场景编程有相当大的差异。面向ADT编程要求对编写的程序整体有充分的认识，要考虑接口、抽象类、类的整体设计，考虑哪些部分能够复用，哪些部分才需要具体实现。面向ADT编程做的好可以节省大量时间；而面向应用场景编程则有“就事论事”的意味，好处是针对一件事做，编程思路简单，问题是工作量大，复用性低。

(2) 使用泛型和不使用泛型的编程，对你来说有何差异？

泛型可以适应更多的应用场景，相对不使用泛型复杂度略有提升，使用泛型个人感觉是一种很好的编程习惯。

(3) 在给出ADT的规约后就开始编写测试用例，优势是什么？你是否能够适应这种测试方式？

在给出ADT的规约后就开始编写测试用例的TDD编程策略能够不受既有 代码的干扰，完全就函数的功能编写测试用例。其好处是显而易见的： 模块化编程，提高正确率与效率。在Lab 2中接触到这种编程方式初上 手有些不适应，还需要多加练习。

(4) P1设计的ADT在多个应用场景下使用，这种复用带来什么好处？

可以减少工作量，提高效率与编程体验。

(5) 为ADT撰写specification, invariants, RI, AF，时刻注意ADT是否有rep exposure，这些工作的意义是什么？你是否愿意在以后编程中坚持这么做？

可以明确编程思路，方便自己也方便其他代码的阅读者，同时能够时刻提醒自己注意规范，检查是否有表示泄露。个人觉得这样写有些繁琐，但确实很有必要。

(6) 关于本实验的工作量、难度、deadline。

本实验的工作量在做完以后回头看，其实真正的工作并不算多，就难度    而言也并不算特别大，但deadline相对较紧，这是因为在MIT的页面上    题目要求以英文形式介绍，写的并不算特别清晰，要点分布分散，造成    走了许多弯路，浪费了很多时间。

(7) 《软件构造》课程进展到目前，你对该课程有何体会和建议？

课程很好，通过课程与实验的推进，编程能力有了质的变化，开始从整    体的角度来思考程序的编写。老师讲的很好，但讲课节奏较快，望以后    增加学时。
