浪潮英信服务器NF5280M6 升级网卡固件
刷新固件是运维及技术人员经常遇到的情况，新的固件可以保证系统问题得到修复，提升系统的稳定性及可靠性。
产品信息：浪潮英信服务器NF5280M6
产品数量：21台/63块网卡
规格配置：MCX4121A-XCAT
环境准备：windows10 （rhel、linux、window severxx）
Mellanox网卡FW刷新方法

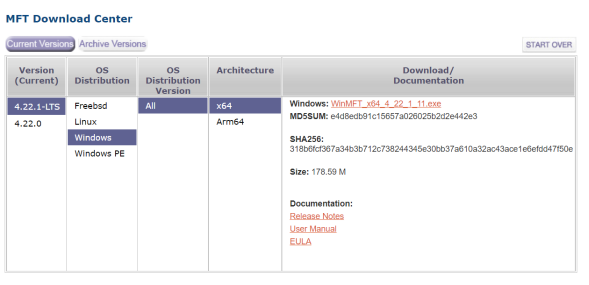

1.1下载MTF(NVIDIA Firmware Tools)
Mellanox Firmware Tools (MFT) (nvidia.com)
上述有活跃版本和稳定版本，版本、系统、CPU类型、下载地址

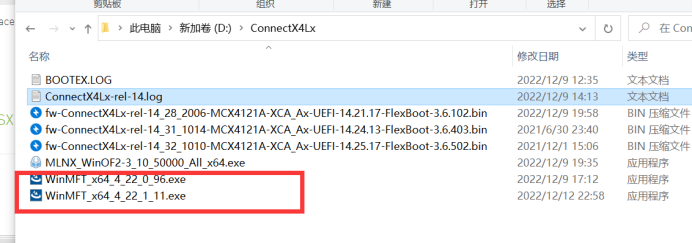

1.2示例网卡驱动
2网卡工具（Windows Driver Installation）

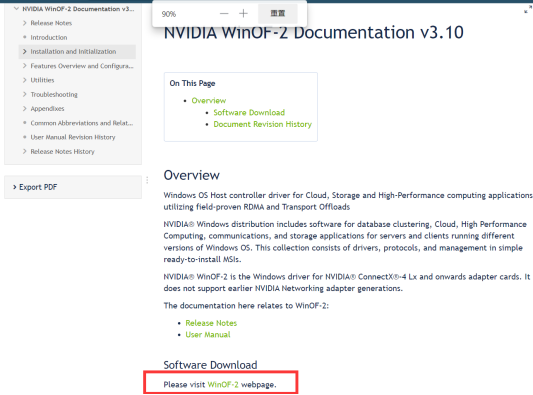

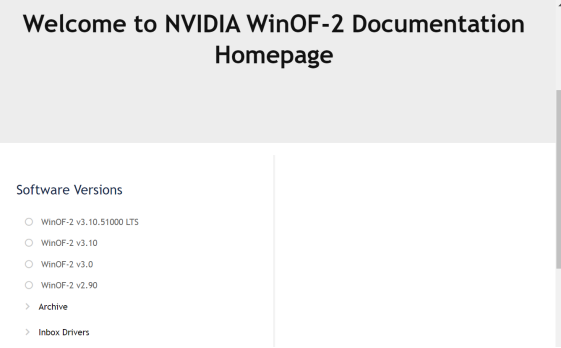

https://docs.nvidia.com/category/winof2.官网有教程

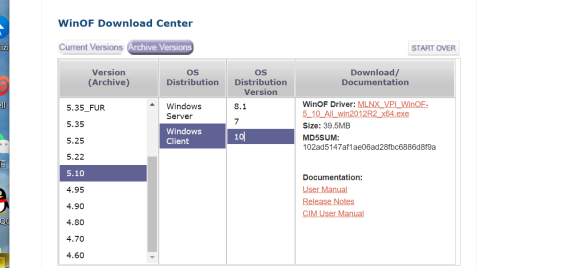

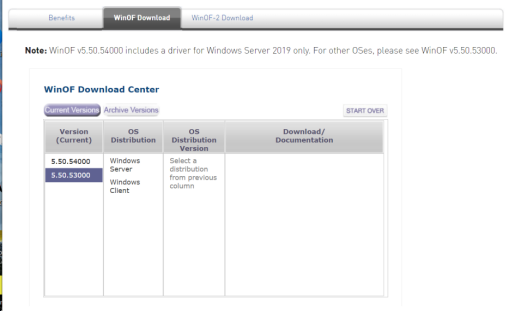

Mellanox OFED for Windows - WinOF / WinOF-2 (nvidia.com)

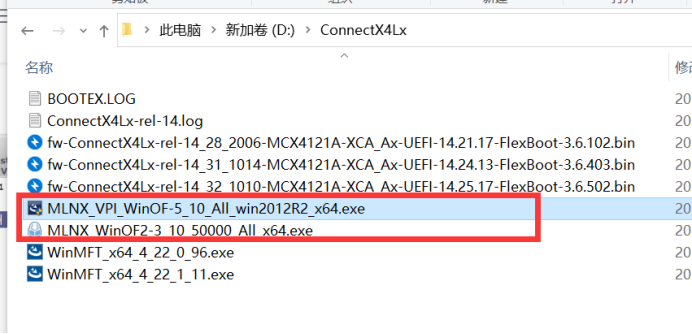

2.1示例驱动工具
3准备网卡固件

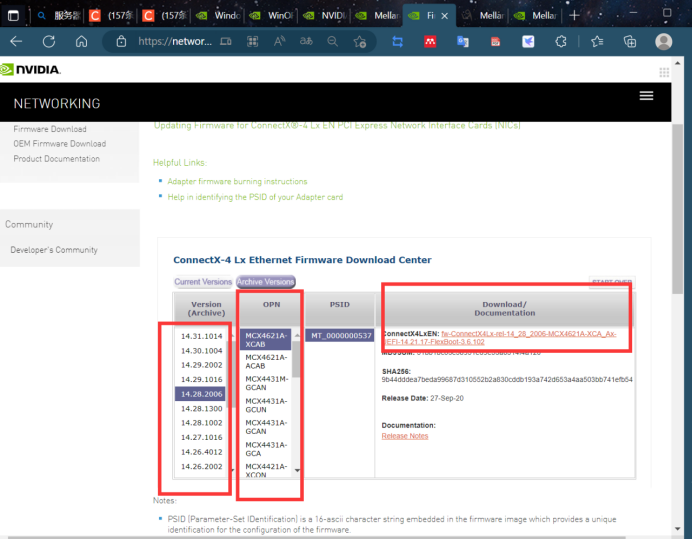

Firmware for ConnectX®-4 Lx EN (nvidia.com)

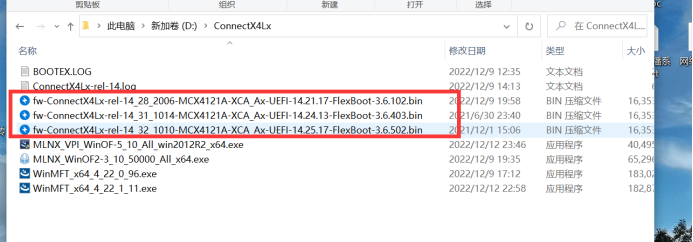

3.1示例固件
4.1首先电脑要与服务器保持同一网段
-
4.1.1一种是静态IP地址
4.1.2开启服务器以后等待按del，进入bios选择第五项Server Mgmt界面选择BMC Network Configuration,回车.
4.1.3选择BMC IPv4 Network Configuration 回车进入.
4.1.4选择Get BMC Sharelink Parameters 回车选择Manual回车.
4.1.5选择Configuration Address source 回车选择Static 回车.
4.1.6接下来配置BMC Sharelink Management Channel 的IP ，子网掩码 ，网关.
4.1.7配置到此步键盘F10保存yes
4.1.8登录WEB界面是用BMC Dedicated Management Channel 下的IP地址登录，
后面进入电脑，电脑IP地址与bios 静态地址一致
4.1.8光纤连接服务器和电脑
4.1.9用网线把笔记本与服务器管理口连接起来，并把笔记本的网络设成与刚才服务器设置的为同一网络，打开浏览器，输入服务器IP，输入用户名密码（均为admin），就可以登陆到管理界面了
4.2一种是动态IP地址，也就是DHCP

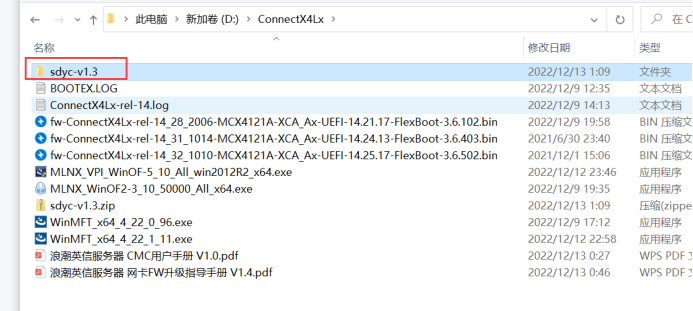

4.2.1提前下载辅助工具本次使用的辅助工具为“深度远程启动管理器”，下载后解压目录如下

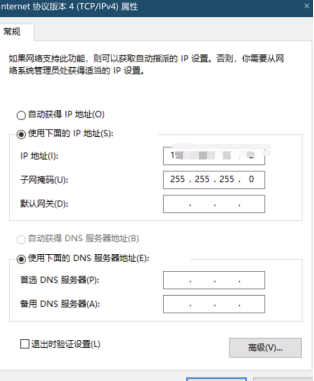

4.2.2电脑关闭防火墙，配置一个静态IP地址

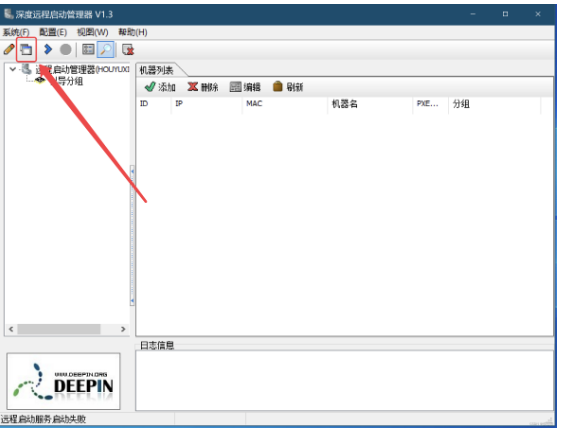

4.2.3点击“NetbootM”启动软件，点击选项配置配置DHCP；

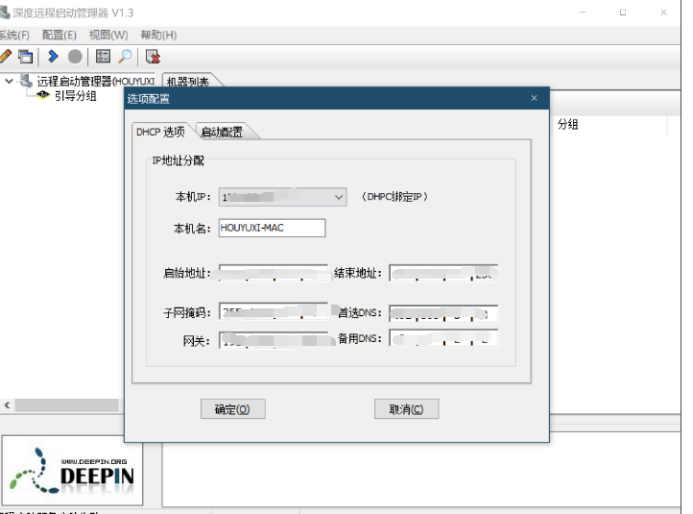

4.2.4选择选项配置中的DHCP配置，选择你在上述步骤中配置的IP地址，点击确定

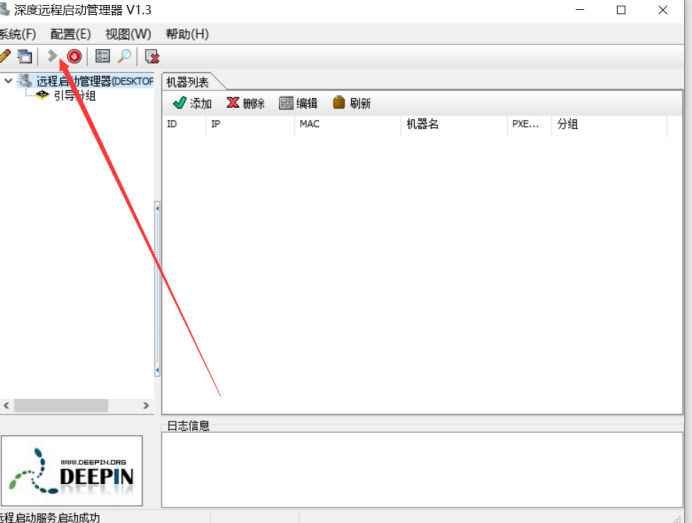

4.2.5点击启动按钮，等待10-20秒机器列表内就会出现机器

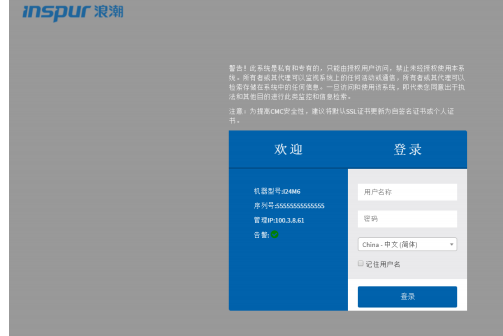

4.2.6访问浪潮服务器BMC（使用列表内出现机器的IP），账户密码默认为“admin”；

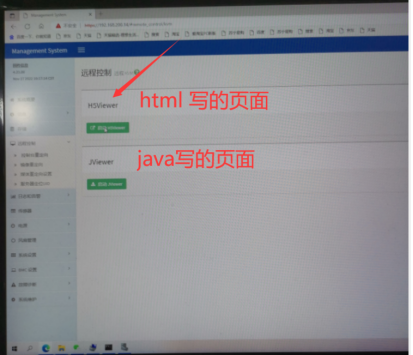

4.2.7进入后台页面用户admin 密码admin，打开BMC控制台选择“远程控制”>“控制台重定向(KVM)”>“Launch KVM HTML5 Viewer”
4.2.8Jviewr 笔记本提前准备java环境

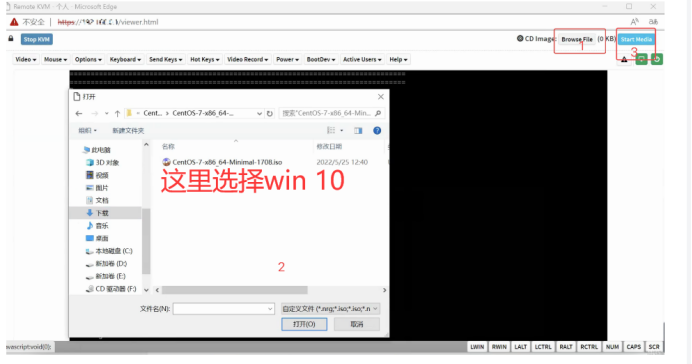

4.2.9点击“Browse File”选择你的镜像包，点击“Start Media”启动映像；

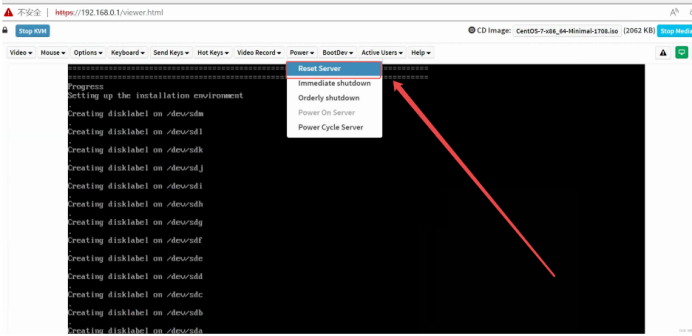

4.2.30加载完映像，点击“Power”>“Reset Server”,重启服务器

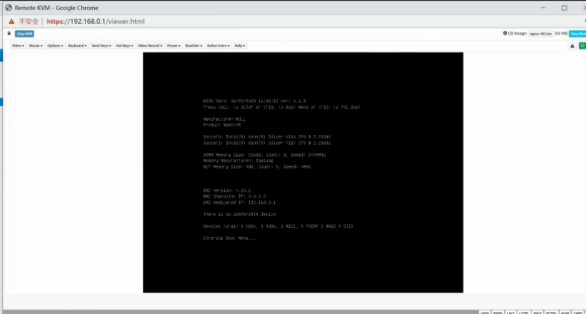

4.2.31等待显示下方引导信息，点击去窗口，按“F11”，进入引导选项；

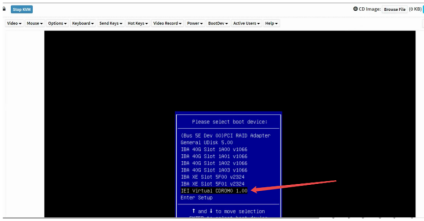

4.2.32进去引导选项，按向下按钮，选择“IEI Virtual CDROM0 1.00”点击回车，等待系统加载；

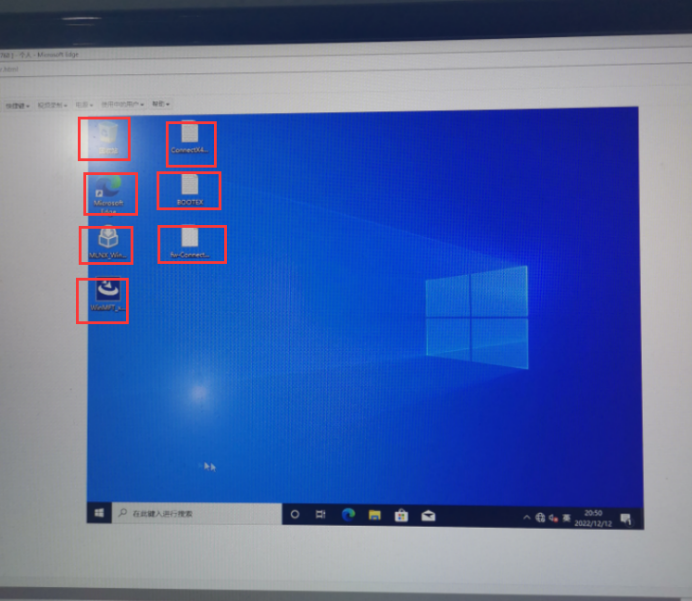

5浪潮英信服务器显示界面
浪潮服务器KVM虚拟机，虚拟机操作不必说了
5.1cmd
[C:\~]$ mlxfwmanager//输入打开mlxfw
Querying Mellanox devices firmware ...//等待
Device #1://检测设备1
----------
Device Type: ConnectX4LX
Part Number: MCX4121A-XCA_Ax
Description: ConnectX-4 Lx EN network interface card; 10GbE dual-port SFP28; PCIe3.0 x8; ROHS R6
PSID: MT_2420110004
PCI Device Name: mt4117_pciconf0
Base MAC: e8ebd3690b5e
Versions: Current Available
FW 14.32.1010 N/A
PXE 3.6.0502 N/A
UEFI 14.25.0017 N/A
Status: No matching image found
[C:\~]$flint -d mt4117 _pciconf0 -i C:\Users\inspur\Desktop\fw-ConnectX4Lx-rel-14_31_1014-MCX4121A-XCA_Ax-UEFI-14.24.13-FlexBoot-3.6.403.bin b
//意思是使用固件刷新flint强制执行xx.bin到 mt4117 _pciconf0 设备上
-d:目标文件
-i:连接xx库
flint命令解释
C:\Users\inspur\Desktop\fw-ConnectX4Lx-rel-14_31_1014-MCX4121A-XCA_Ax-UEFI-14.24.13-FlexBoot-3.6.403.bin //绝对路径
b: burn 强制执行,加强
类似：
Current FW version on flash: 14.32.1010
New FW version: 14.31.1014
Note: The new FW version is older than the current FW version on flash.
Do you want to continue ? (y/n) [n] : y//继续下去
FSMST_INITIALIZE - OK
Writing Boot image component - OK
-I- To load new FW run mlxfwreset or reboot machine.
//进度条达到100% 会出现OK
[C:\~]$ mlxfwreset -d mt4117_pciconf0 reset//重启
Minimal reset level for device, mt4117_pciconf0:
3: Driver restart and PCI reset
Continue with reset?[y/N] y
-E- 'utf-8' codec can't decode byte 0xd2 in position 107: invalid continuation byte.
[C:\~]$ mlxfwmanager
Querying Mellanox devices firmware ...
Device #1:
----------
Device Type: ConnectX4LX
Part Number: MCX4121A-XCA_Ax
Description: ConnectX-4 Lx EN network interface card; 10GbE dual-port SFP28; PCIe3.0 x8; ROHS R6
PSID: MT_2420110004
PCI Device Name: mt4117_pciconf0
Base MAC: e8ebd3690b5e
Versions: Current Available
FW 14.31.1014 N/A
FW (Running) 14.32.1010 N/A
PXE 3.6.0502 N/A
UEFI 14.25.0017 N/A
Status: No matching image found
[END] 2022/12/9 14:07:09
[BEGIN] 2022/12/9 14:12:01
[C:\~]$ mlxfwmanager
Querying Mellanox devices firmware ...
Device #1:
----------
Device Type: ConnectX4LX
Part Number: MCX4121A-XCA_Ax
Description: ConnectX-4 Lx EN network interface card; 10GbE dual-port SFP28; PCIe3.0 x8; ROHS R6
PSID: MT_2420110004
PCI Device Name: mt4117_pciconf0
Base MAC: e8ebd3690b5e
Versions: Current Available
FW 14.31.1014 N/A
PXE 3.6.0403 N/A
UEFI 14.24.0013 N/A
Status: No matching image found
