实验2 多个逻辑段的汇编源程序编写与调试

实验结论

一. 实验任务1
任务1-1

assume ds:data,cs:code,ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov ax,stack
    mov ss,ax
    mov sp,16

    mov ah,4ch
    int 21h
code ends
end start

问题回答

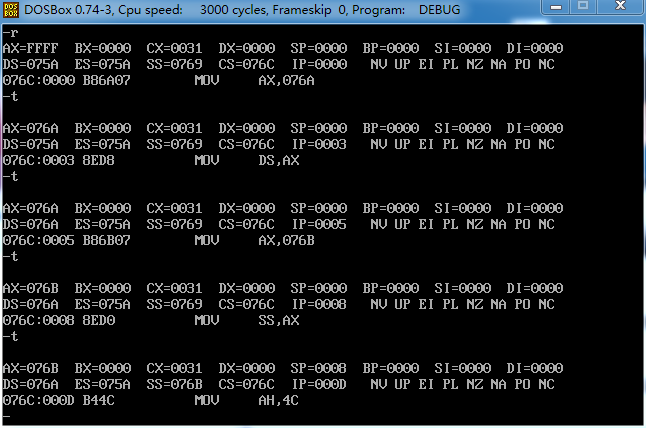

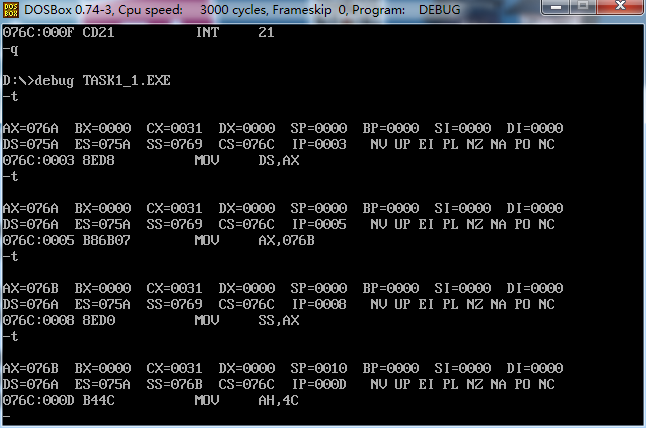

　　① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-2， stack的段地址是 X-1。



任务1-2

assume ds:data,cs:code,ss:stack

data segment
    db 4 dup(0)
daa ends

stack segment
    db 8 dup(0)
stack ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov ax,stack
    mov ss,ax
    mov sp,8

    mov ah,4ch
    int 21h
code ends
end start

问题回答

　　① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-2， stack的段地址是 X-1。



任务1-3

assume ds:data,cs:code,ss:stack

data segment
    db 20 dup(0)
daa ends

stack segment
    db 20 dup(0)
stack ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov ax,stack
    mov ss,ax
    mov sp,20

    mov ah,4ch
    int 21h
code ends
end start

问题回答

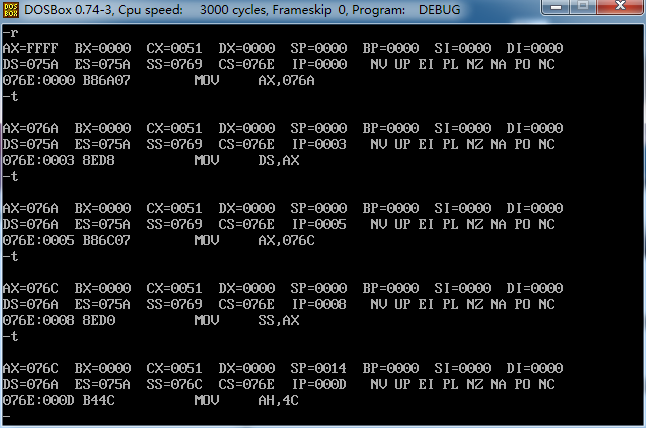

　　① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076C， 寄存器(CS) = 076E

　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-4， stack的段地址是 X-2。



任务1-4

assume ds:data,cs:code,ss:stack

code segment
start:
    mov ax,data
    mov ds,ax

    mov ax,stack
    mov ss,ax
    mov sp,20

    mov ah,4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends

end start

问题回答

　　① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = 076C， 寄存器(SS) = 076E， 寄存器(CS) = 076A

　　② 假设程序加载后，code段的段地址是X，则data段的段地址是X+2， stack的段地址是X+4。



任务1-5

　　基于上述四个实验任务的实践、观察，总结并回答：

　　　　① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 N/16向上取整。
　　　　② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

　　　　加了start，程序从start处开始运行，不加start，程序从头即076a:0处开始执行。1-1到1-3程序开头都是数据段无法正常执行，1-4开头为程序段，能正常执行

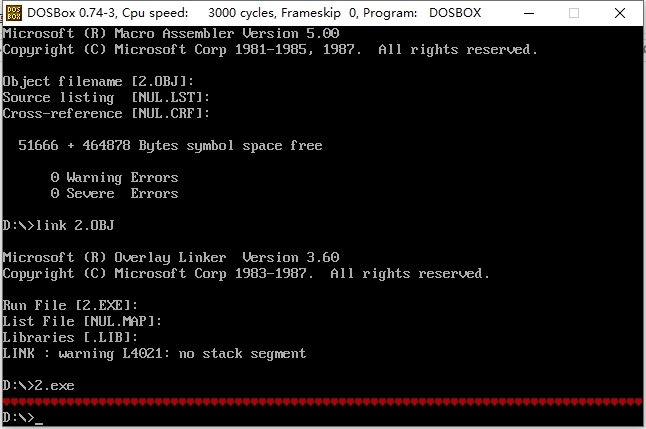

二. 实验任务2

assume cs:code

code segment
start:
    mov ax,0b800h
    mov ds,ax
    mov bx,0f00h

    mov cx,0a0h
    mov si,0
s:  mov ax,0403h
    mov [bx+si],ax
    inc si
    inc si
    loop s

    mov ah,4ch
    int 21h
code ends
end start





三. 实验任务3

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends
data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers
data2 ends
data3 segment
    db 16 dup(0)
data3 ends
code segment
start:
    mov cx,0ah
    mov si,0

    mov ax,data3
    mov ds,ax
s:    mov bx,data1
    mov es,bx
    mov al,es:[si]
    mov bx,data2
    mov es,bx
    add al,es:[si]
    mov [si],al
    inc si
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

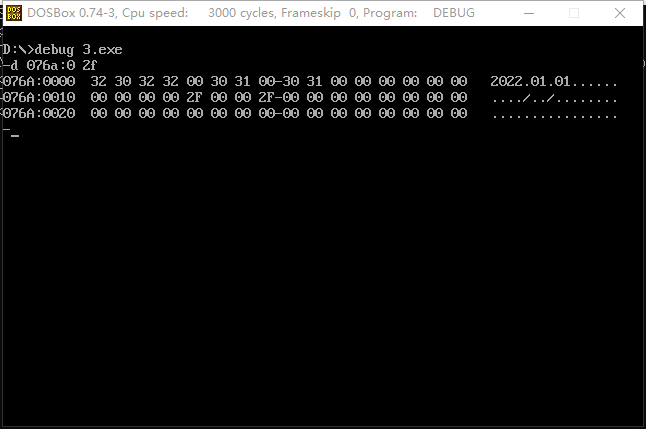

data1,data2，data3三个数据段连续且均占16字节空间，故076a:0到076:2f的三行即分别为data1，data2，data3。查看对应内存空间命令为

d 076a:0 2f

相加前截图

 相加后截图

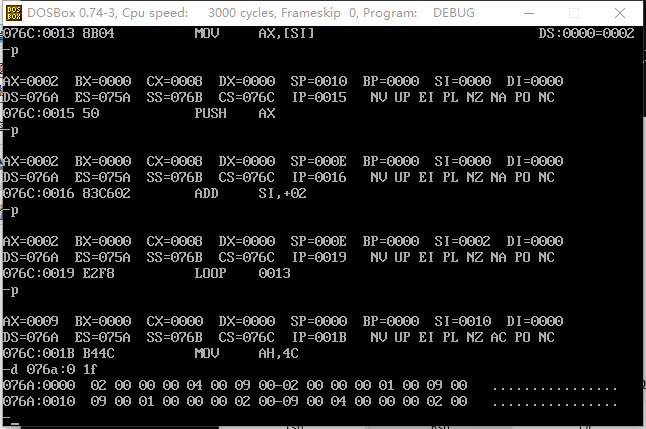

四. 实验任务4

assume cs:code
data1 segment
    dw 2,0,4,9,2,0,1,9
data1 ends

data2 segment
    dw 8 dup(?)
data2 ends

code segment
start:
    mov cx,08h
    mov si,0
    mov ax,data1
    mov ds,ax
    mov ax,data2    ;利用栈的特性，指定data2为栈空间，实现逆序
    mov ss,ax
    mov sp,010h
s:    mov ax,[si]
    push ax
    add si,2
    loop s

    mov ah,4ch
    int 21h
code ends
end start





五. 实验任务5

按理说应该显示出NUIST五个字母，但不知道为什么我运行之后显示出来只有颜色，没有对应字母

assume cs:code,ds:data
data segment
    db 'Nuist'
    db 2,3,4,5,6
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov ax,0b800H
    mov es,ax

    mov cx,5
    mov si,0
    mov di,0f00h
s:    mov al,[si]
    mov al,0dfh
    mov es:[di],al
    mov al,[5+si]
    mov es:[di+1],al
    inc si
    add di,2
    loop s

    mov ah,4ch
    int 21h
code ends
end start

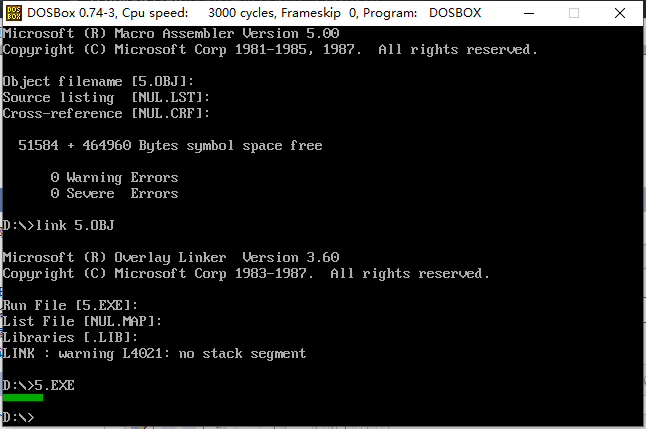

运行结果截图

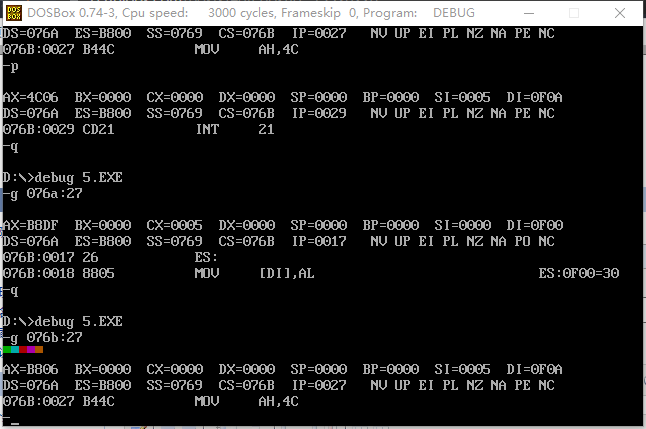

 line25执行之后、line27执行之前

line19行作用

　　将字母转换为对应大写形式

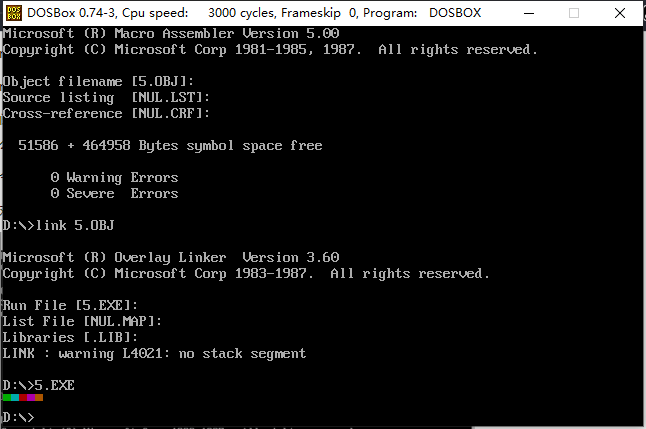

修改line4为db 5 dup(2)之后运行结果

 由截图可知，line4数据用于指定颜色

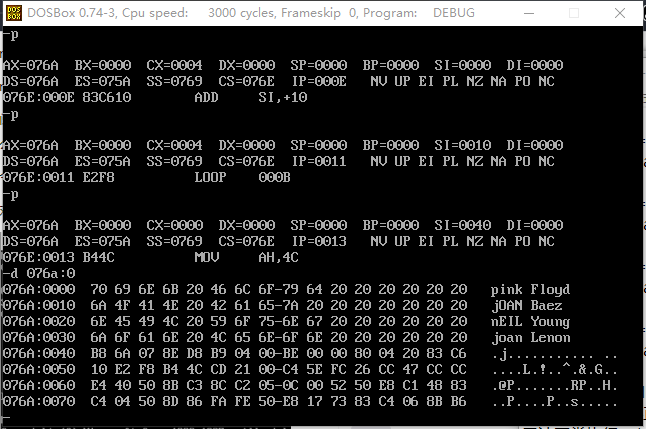

六. 实验任务6

assume cs:code,ds:data
data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lenon      '
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov cx,4
    mov si,0
s:    add byte ptr [si],020h
    add si,010h
    loop s
    mov ah,4ch
    int 21h
code ends
end start







七. 实验任务7

 assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw 16, 22, 382, 1356, 2390
    dw 3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') );
table ends

code segment
start:
    mov cx,5
    mov si,0        ;每次+2,si+014h为收入起始地址，+01eh为雇员起始地址
    mov bx,0        ;每次+4，年份起始地址
    mov bp,0        ;每次+16，table每行起始地址
    mov ax,data
    mov ds,ax        ;ds data起始地址
    mov ax,table
    mov es,ax        ;es table起始地址
s:    ;年份
    mov ax,ds:[bp]
    mov es:[bx],ax
    mov dx,ds:[bp+2]
    mov es:[bx+2],dx
    ;收入
    mov ax,[si+014h]
    mov es:[bx+5],ax
    mov word ptr es:[bx+7],0    ;收入只有两位，高二位置零
    ;雇员数
    mov dx,[si+01eh]
    mov es:[bx+0ah],dx
    ;人均收入
    mov dx,0
    div word ptr [si+01eh]    ;dx*16+ax  /si+01eh
    mov es:[bx+0dh],ax
    ;分隔符空格
    mov byte ptr es:[bx+4],020h
    mov byte ptr es:[bx+9],020h
    mov byte ptr es:[bx+0ch],020h
    mov byte ptr es:[bx+0fh],020h

    add bx,010h
    add bp,4
    add si,2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

table段原始数据信息截图

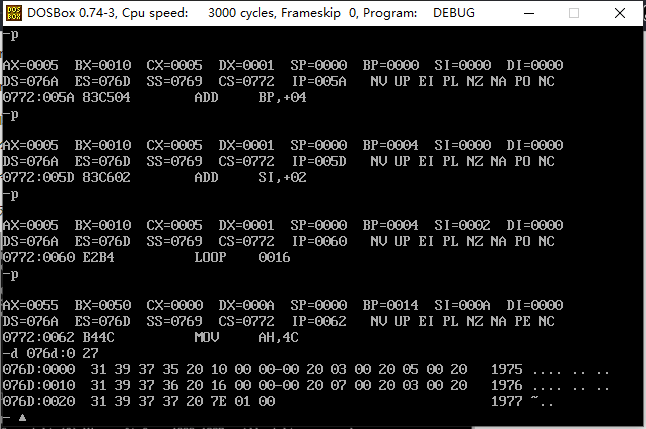

运行到程序退出之前table段数据信息截图





实验总结

• 收获

　段寄存器必须使用ds,es这种专用的段寄存器,否则会报错left operand must have segment(操作数右边要求它左边必须为某个段)，且偏移地址寄存器与段寄存器不对应时应该显示指定段寄存器。第七题我一开始将ds:[bp]写成[bp],运行就会出错，显示指定段寄存器后就正常运行了。

• 尚存问题

　　第五题不知道为什么显示不出来字母，只有颜色。
