实验1 8086汇编指令编码和调试

实验任务一.

　　略



实验任务二.

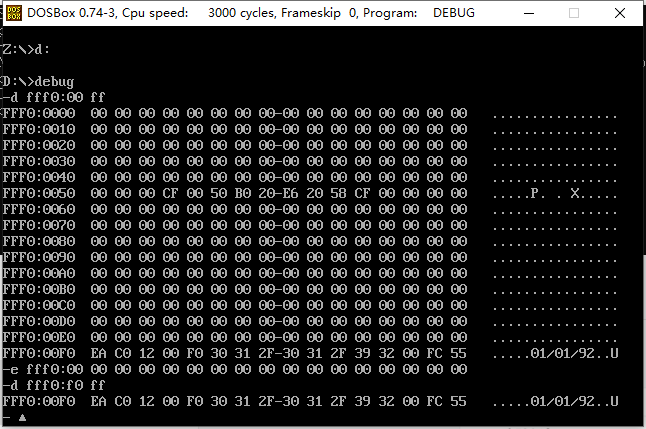

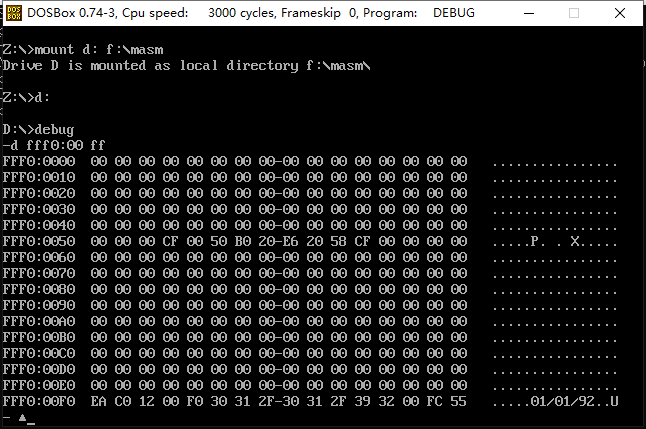

• 在debug中，使用d命令查看生产日期



• 使用e命令修改生产时期所在的内存单元，修改后，再次使用d命令查看

 结论：无法修改

原因分析：该段内存地址空间被分配给ROM，无法修改



实验任务三.

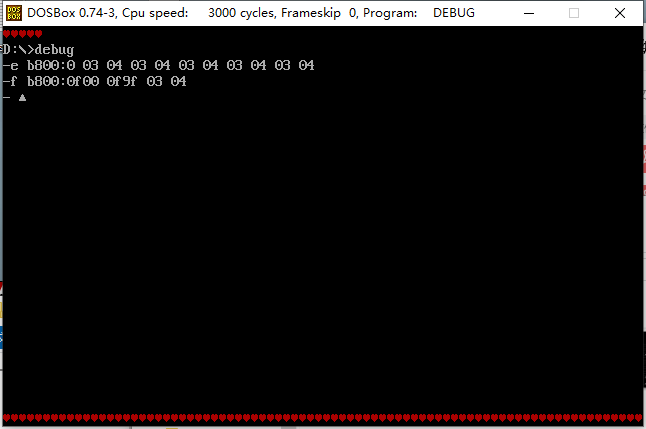

• 给出在debug中使用e命令修改内存单元的命令，及，效果截图

-e b800:0 03 04 03 04 03 04 03 04 03 04



• 给出在debug中使用f命令批量填充内存单元的命令，及，效果截图

-f b800:0f00 0f9f 03 04

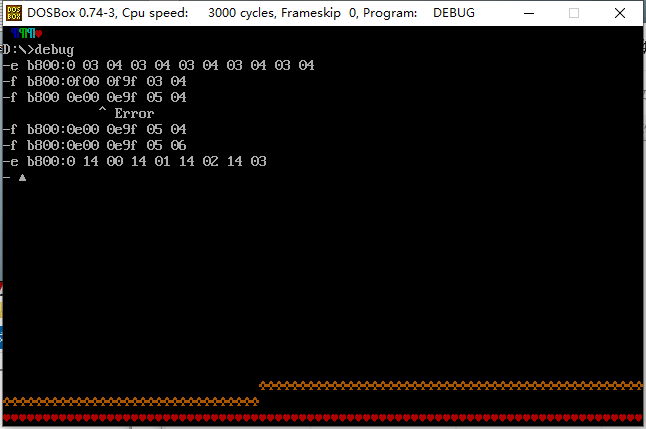

• 尝试修改内存单元，或，数据后的效果截图



实验任务四.

• 填空

-a
mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0]    ; 执行后，寄存器(sp) = 2e
push [2]    ; 执行后，寄存器(sp) = 2c
push [4]    ; 执行后，寄存器(sp) = 2a
push [6]    ; 执行后，寄存器(sp) = 28
pop [6]     ; 执行后，寄存器(sp) = 2a
pop [4]     ; 执行后，寄存器(sp) = 2c
pop [2]     ; 执行后，寄存器(sp) = 2e
pop [0]     ; 执行后，寄存器(sp) = 30

• 回答问题

　　　1.题目要求是把00220H ~ 0022fH用作栈空间。指令 mov ss, ax 和 mov sp, 30 执行后， 栈顶的逻辑地址和物理地址分别是？

　　　逻辑地址：0020:0030     物理地址：00230

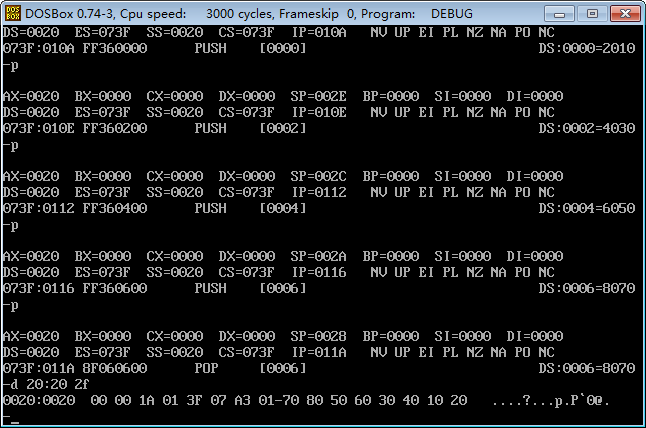

　　　2.单步调试到汇编指令 push [6] 执行结束， pop [6] 执行之前，使用 d 20:20 2f 查看此 时栈空间数据，给出实验截图。

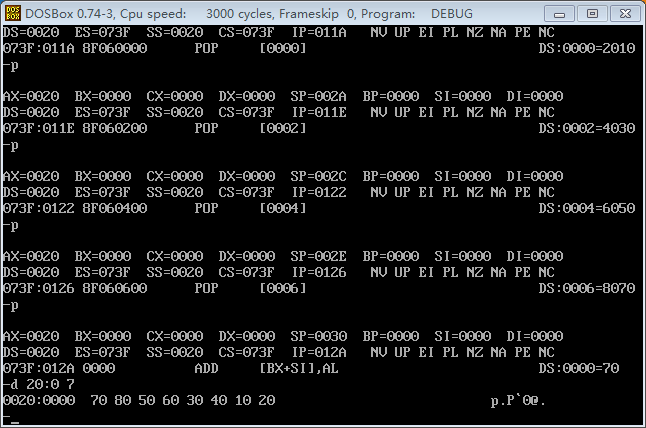

　　　3.汇编指令 pop [0] 执行结束后， pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此 时数据空间内的数据是否有变化。给出实验截图。

　　　无变化



　　　4.如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。给出实验截图。

　　　有变化



实验任务五

• 使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov sp, 30 是什么时候执行的？

　　　没有暂停；在执行完mov ss,ax后立即执行了mov sp,30

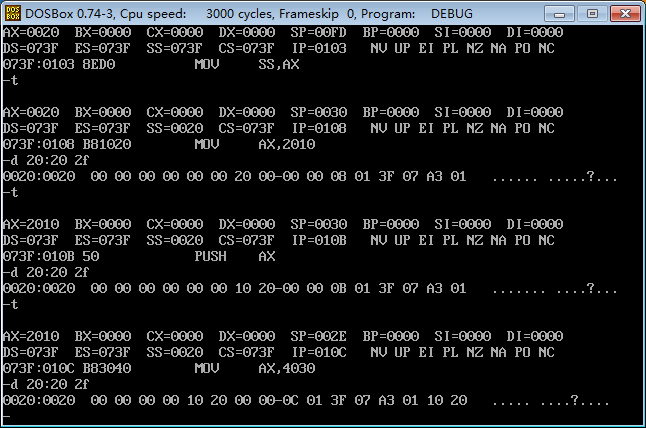

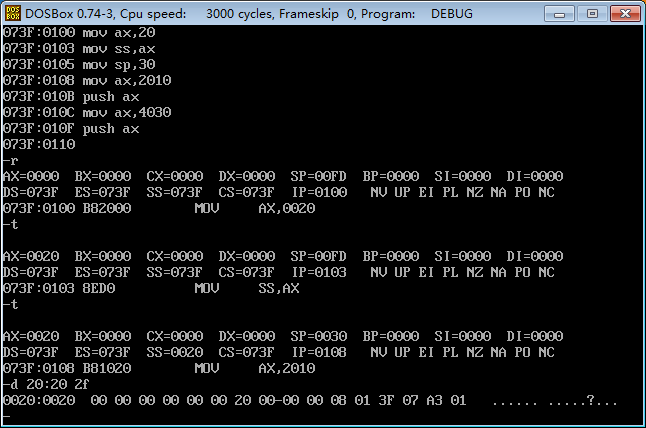

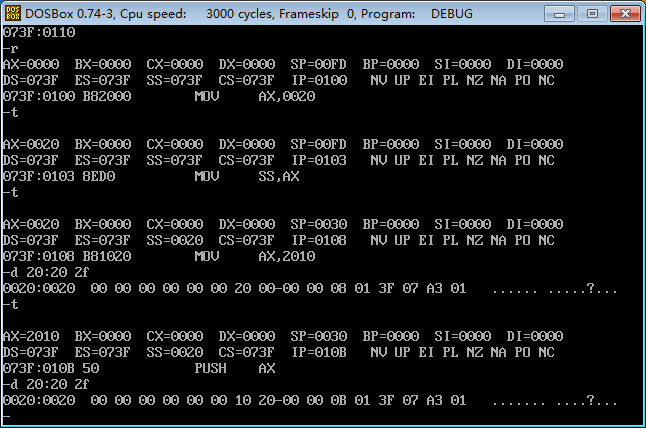

• 根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通 过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。





 栈内内容正好为CS，IP寄存器内的内容。



实验任务六

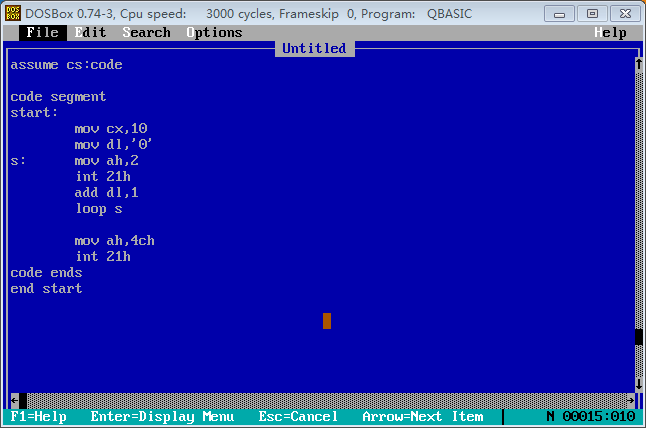

• 给出程序源码

assume cs:code

code segment
start:
        mov cx,10
        mov dl,'0'
s:      mov ah,2
        int 21h
        add dl,1
        loop s

        mov ah,4ch
        int 21h
code ends
end start

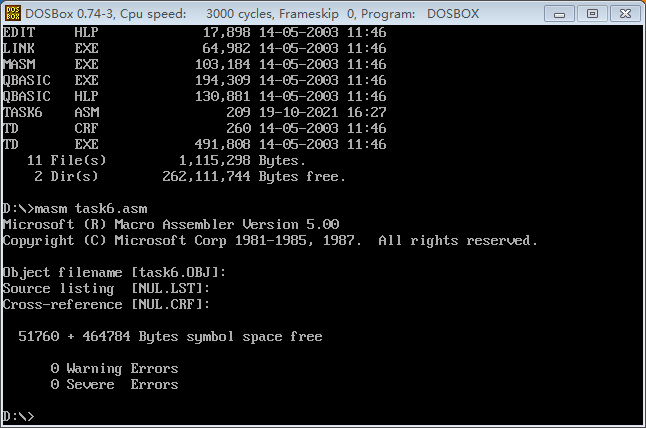

• 给出使用masm、link对程序汇编链接过程截图，以及，运行可执行程序task5.exe的运行结果截图

1. 汇编



2. 链接



3. 运行

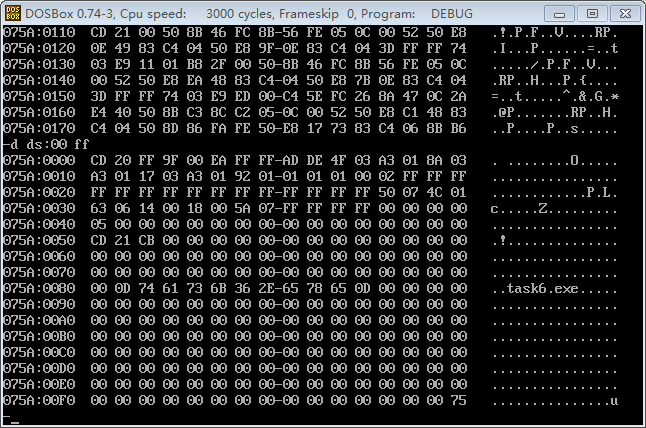

• 给出在debug中查看task5.exe的程序段前缀PSP的截图。



实验任务七

• 给出补全后的完整源码。说明程序中两个空填写的依据。

assume cs:code
code segment
        mov ax,cs
        mov ds,ax
        mov ax,0020h
        mov es,ax
        mov bx,0
        mov cx,17h
s:      mov al,[bx]
        mov es:[bx],al
        inc bx
        loop s

        mov ax,4c00h
        int 21h
code ends
end

依据：1.从程序开始位置复制，故将代码段寄存器CS的值赋给ds

　　　2.cx随便填个值，运行到mov ax，4c00h之前时IP的值为17H，即代表mov ax,4c00h之前代码段占用空间为17H，故填17H

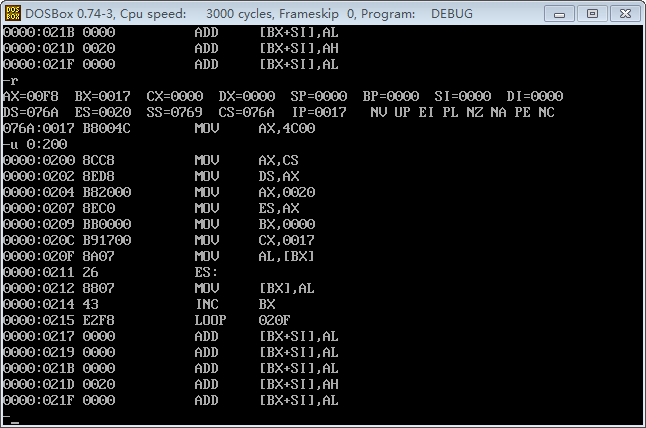

• 在debug中调试，使用g命令将程序执行到 loop s 之后、 mov ax, 4c00h 之前，然后，使用u命 令对0:200开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存 空间。
• 给出使用g命令运行到指定点和使用u命令反汇编0:200到复制代码长度这一段内存空间的截图。
