总线的基本概念

文章目录

• 1. 以运算器为中心的分散结构的特点
• 2. 以存储器为中心的分散结构的特点
• 3. 以 CPU 为中心的双总线结构的特点
• 4. 以 CPU 为中心的单总线结构的特点
• 5. 以存储器为中心的双总线结构的特点

计算机系统五大部件之间的连接方式有两种：
分散连接：各部件之间使用单独的连线。
总线连接：各部件均连接到一组公共信息传输线。

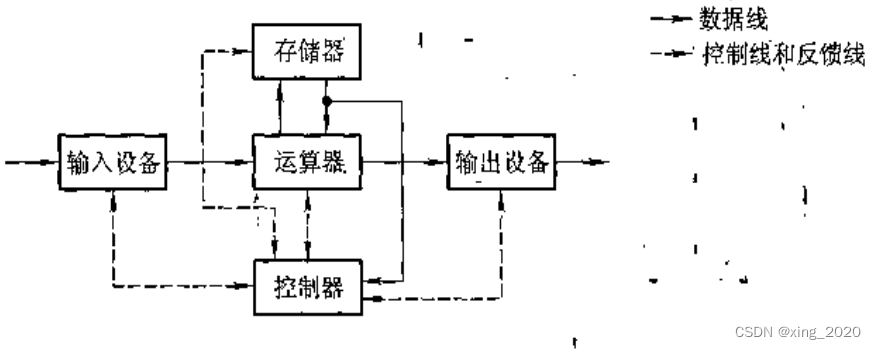

1. 以运算器为中心的分散结构的特点

内部联系十分复杂。
当/O与存储器交换信息时，都需经过运算器，导致运算器停止运算，严重影响 CPU 的工作效率。

---

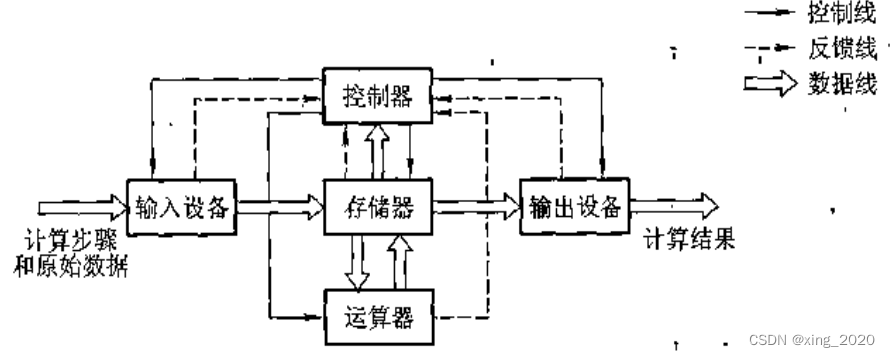

2. 以存储器为中心的分散结构的特点

I/O与主存交换信息可以不经过运算器。
采用了中断、DMA技术，大大提高了 CPU 工作效率。
无法解决I/O设备与主机之间连接的灵活性。

---

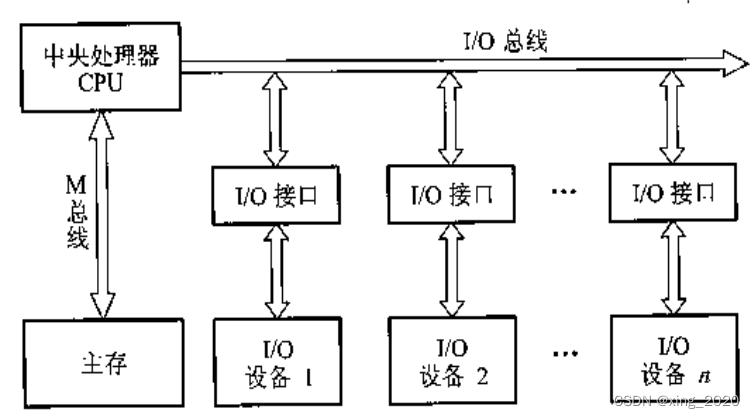

3. 以 CPU 为中心的双总线结构的特点

I/O设备通过 I/O 接口挂载到 I/O 总线上，更方便增删设备。
I/O 设备与主存交换信息时仍要占用 CPU ，依然影响 CPU的工作效率。

---

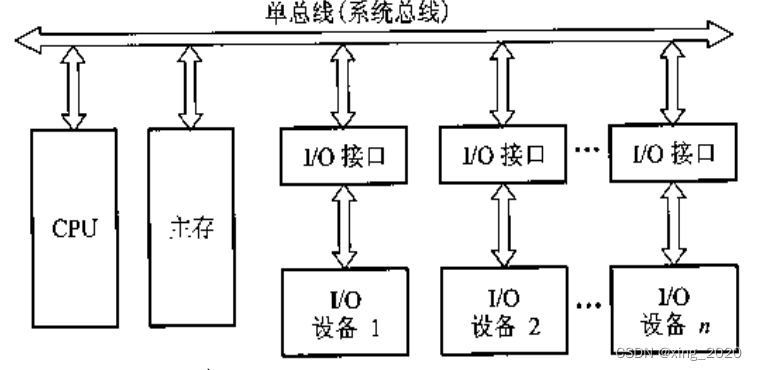

4. 以 CPU 为中心的单总线结构的特点

CPU、主存和 I/O 设备（通过 I/O 接口）都挂到一组总线上。
I/O 设备与主存交换信息时，原则上不影响 CPU 工作效率。
通过设置总线判优逻辑，解决某一时刻各部件都要占用总线发生冲突的情况，但这也会影响整机的工作速度。

---

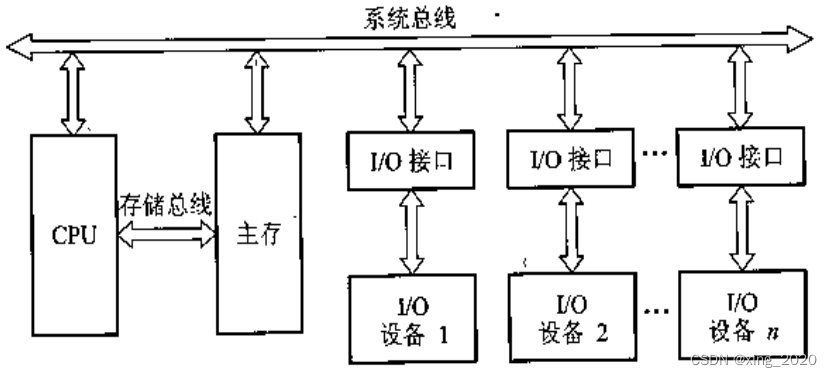

5. 以存储器为中心的双总线结构的特点

在单总线基础上加多一条存储总线（CPU与主存之间的总线）。
提高了传输效率。 减轻了系统总线的负担。 保留了 I/O
设备与存储器交换信息时不经过 CPU 的优点。
