8051单片机的GPIO
2021/06/23
个人笔记，未免错漏，欢迎指正，随时更新
51单片机并行GPIO，按其特性分为
- 单一的准双向口
- 多功能复用准双向口
- 地址总线输出准双向口
- 地址/数据总线口的三态双向
P0 ~ P3口都有各自的用法：
- P0：常作系统数据或低8位地址复用口，第二功能：用于系统扩展
- P1：常作通用I/O口使用
- P2：常作系统高8位地址，第二功能：用于系统扩展
- P3：常用第二功能
1. P0

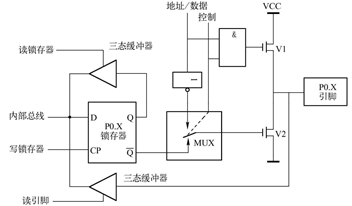

1.1 构成
1个输出锁存器（D型触发器）
2个三态缓冲器（控制读引脚或读锁存器）
1个输出驱动电路（1对场效应晶体管FET构成）
1个输出控制端（1个与门、1个反相器、1个转换开关MUX组成）
1.2 做输入端口
P0口的输入信号既送到下面的三态缓冲器，又送到V2的漏极。如果锁存器之前锁存为0，即Q=0， 非Q=1，则V2导通，通过P0端口的外接上拉电阻，P0口被钳在0电平上，1无法送入P0口。所以在数据输入P0口前，必须先通过内部总线向锁存器写1，即Q=1，V2截止，P0口输入的1就可以送到三态门的输入端。此时再给三态门的读引脚送一个读控制信号（高电平），1就可以通过三态门送到内部总线。
1.3 做输出端口
此时单片机内部的CPU会发出一个0到与门的控制端。控制端的0一方面关闭与门，使地址/数据总线送来的信号无法通过与门；另一方面控制电子开关，让电子开关与锁存器的 端接通，此时若给写锁存器端CP送入写脉冲信号，内部总线送来的数据就可以通过D端进入锁存器，并从Q和非Q端输出，如果D端输入1，则非Q端输出0，该0使场效应管V2截止，通过P0口的外接上拉电阻，可使P0口输出高电平1。
2. P1

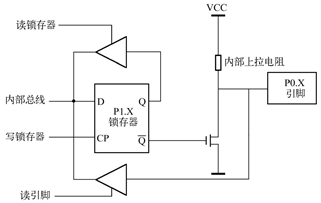

2.1 构成
1个输出锁存器
2个三态输入缓冲器
输出驱动电路
2.2 做输入端口
此时Q=0，非Q=1，场效应管导通，通过P1口的内部上拉电阻，P1口被钳在0电平上，1无法送入P1口。所以与P0口一样，在数据输入P1口之前，先要通过内部总线向锁存器写1，让非Q=0，场效应管截止，P1口输入的1就可以送到输入三态缓冲器的输入端，此时再给三态门的读引脚送一个读控制信号，1就可以通过三态缓冲器送到内部总线。
2.3 做输出端口
此时应给锁存器的写锁存器CP端送写脉冲信号，内部总线送来的数据就可以通过D端进入锁存器并从Q和非Q端输出，如果DUAN输入1，则非Q=0，0送到场效应管的栅极，场效应管截止，从P1输出1。
3. P2

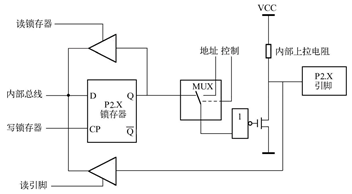

3.1 构成
1个输出锁存器、1个转换开关MUX、2个三态输入缓冲器、输出驱动电路、1个反相器。
3.2 做输入端口
此时同样需要先通过内部总线向锁存器写1，让Q=1，场效应管截止，P2口输入的1才能送到三态门的输入端。此时，再给读引脚送一个读控制信号，1就可以通过三态门送到内部总线。
3.3 做输出端口
此时给锁存器的CP端送写脉冲信号，内部总线上的数据就被锁存进锁存器并从Q端输出，再通过电子开关、非门和场效应管从P2口输出。
4. P3

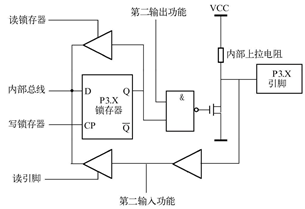

4.1 构成
1个输出锁存器、3个输入缓冲器、输出驱动电路。
输出驱动电路包括1个与非门、1个场效应管T、上拉电阻R。
4.2 做输入输出端口
与P1、P2作用类似。
5. 总结
P0口地址为80H，可进行位操作。
P0驱动NMOS输入时需外接上拉电阻。
P0可作通用I/O口，作低8位地址/数据总线时，无需外接上拉电阻。
P0可做为高阻态输入端使用。
P0 ~ P3做输入时，端口必须先置1，使内部场效应管截止，从而不影响输入电平。
