NCHU_BLOG_数字电路模拟程序

一、前言：

  本次作业相较于上一次，复杂度明显上升。设计思路也完全不同，需要考虑的情况更是多如牛毛。各种电路元器件简直把大脑都要燃烧起来，果不其然，对于我这种小菜鸡来说，拿分也是一件奢侈的事情。最终也至是勉强通过一点点测试点，拿到一点点幸苦分。希望我的设计可以给到大家一点点微不足道的启发，接下来就是我的设计和分析过程了。

二、设计与分析

（一）1.1第一次数字电路模拟程序的设计与分析

1.1.1题目要求：
  数字电路是一种处理离散信号的电子电路。与处理连续变化信号（如声音、温度）的模拟电路不同，数字电路只识别和运算两种基本状态：高电平（通常表示为“1”） 和 低电平（通常表示为“0”）。这正好与二进制数制系统相对应，使得数字电路成为所有计算机和数字系统的物理实现基础。
请编程实现数字电路模拟程序，
1、电路元件
电路中包含与门、或门、非门、异或门、同或门五种元件。元件特征如下：
与门：包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是高电平，输出引脚才是高电平，只要有一个输入引脚为低电平，输出引脚输出低电平。
或门：包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是低电平，输出引脚才是低电平，只要有一个输入引脚为高电平，输出引脚输出高电平。
非门：包含一个输入引脚和一个输出引脚。输出引脚的电平与输入引脚的电平相反，如输入为低电平，输出则为高电平。
异或门：包含两个输入引脚和一个输出引脚。当两个输入引脚电平不一致时输出引脚输出高电平，否则输出低电平。
同或门：包含两个输入引脚和一个输出引脚。当两个输入引脚电平一致时输出引脚输出高电平，否则输出低电平。
2、程序输入
1）元件信息：
用A、O、N、X、Y 分别用作与门、或门、非门、异或门、同或门五种元件的元件标识符。
电路中的每个与门、或门用“标识符(输入引脚数)+编号”作为其元件名。
例如：A(8)1表示一个8输入引脚的与门，O(4)2代表一个4输入引脚的或门。
电路中的每个非门、异或门、同或门用“标识符+编号”作为其元件名。
例如：X8表示一个异或门，Y4代表一个同或门，N1代表一个非门。
约束条件：
不同元件的编号可以相同，如X4、Y4。
同一电路中同种元件的编号不可重复，可以不连续
2）引脚信息：
引脚信息由“元件名-引脚号”构成，。
例如：A(8)1-2代表与门A(8)1的2号引脚。
3）电路的输入信息：
电路的输入格式：
INPUT:英文空格+输入1+”-”+输入信号1+英文空格+输入2+....+输入n+”-”+输入信号n
例如：
“INPUT: A-0 B-1 C-0”代表整个电路包括3个输入：A、B、C 分别输入0,1,0信号。
4）连接信息
引脚的连接信息格式：
[+输出引脚+英文空格+输入引脚1+。。。。+英文空格+输入引脚+]
例如：
[A A(8)1-1 A(8)1-3 X5-2]
代表信号从引脚A发送给与门A(8)1的1、3两个引脚，以及异或门X5的2号引脚。
[Y8-0 N1-1 O(4)2-3 Y2-1]
代表信号从引脚Y8-0发送给非门N1的1号引脚、或门O(4)2的3号引脚、同或门Y2的1号引脚。
约束条件：
一个输出引脚可以连接多个输入引脚，即将输出引脚的信号传给每一个输入引脚。但一个输入引脚不能连接多个输出引脚。
输出引脚不能短接在一起。
5）输入结束信息
所有输入以end为结束标志，end之后出现的内容忽略不计
3、程序输出
按照与门、或门、非门、异或门、同或门的顺序依次输出所有元件的输出引脚电平。同类元件按编号从小到大的顺序排序。
如果某个元件的引脚没有接有效输入，元件输出无法计算，程序输出结果忽略该元件
4、测试输入默认满足以下条件：
1）每个元件的输入引脚连续编号。假设元件有n个输入引脚，则其编号取值范围为[1,n],且引脚号不重复。
2）本题涉及的五种元件都只有一个输出引脚，输出引脚号默认为0。
本次题目没有提供类图的设计，全是本人一点点的小思路，类图的设计如下：

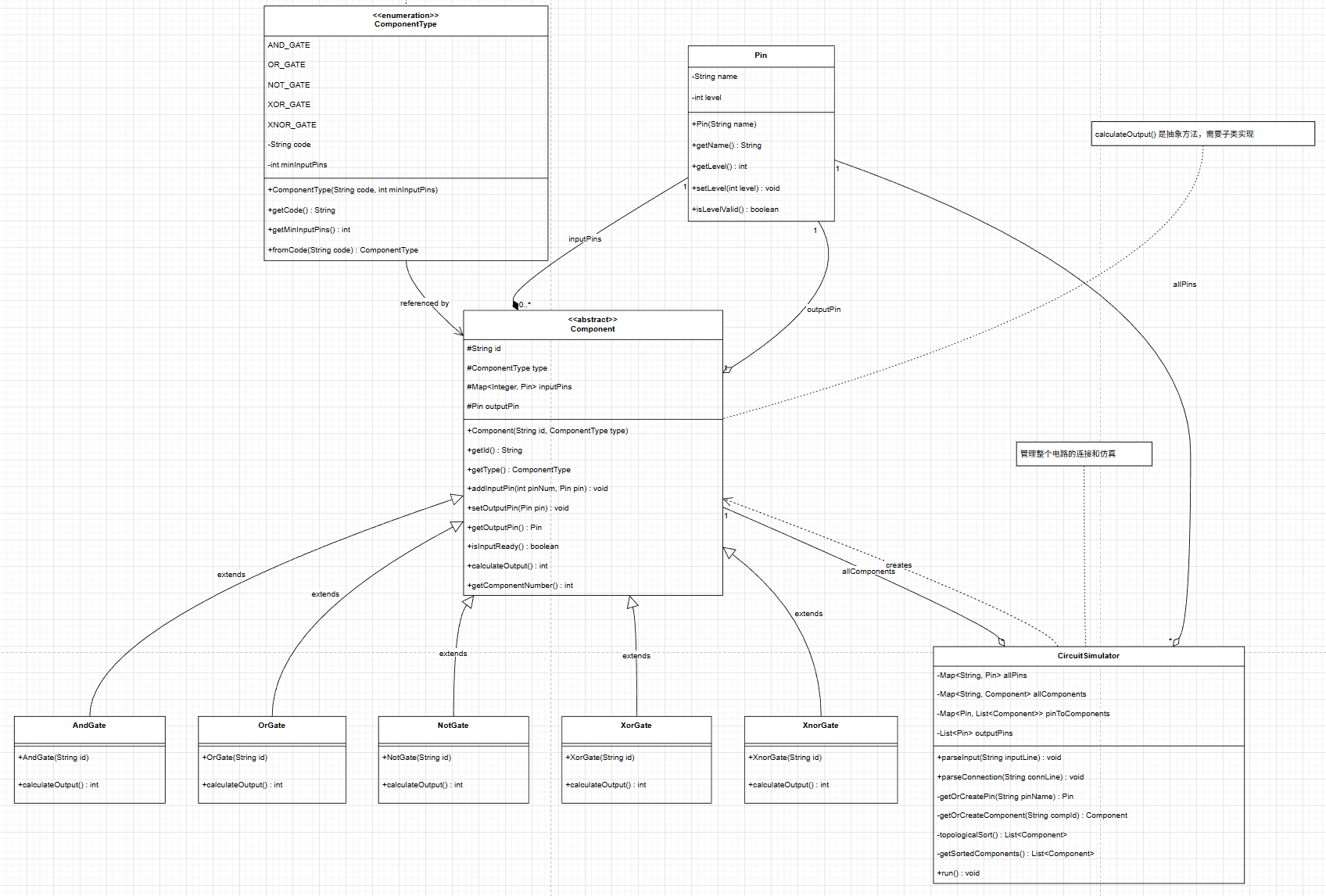

1.1.2类图的设计与分析：
ComponentType 枚举：
  定义了各种逻辑门类型及其属性
Pin 类：
  表示电路中的引脚
Component 抽象类：
  所有逻辑门元件的基类
具体逻辑门类：
  AndGate、OrGate、NotGate、XorGate、XnorGate
CircuitSimulator 类：
  电路仿真主控类，负责解析输入、管理连接和执行仿真
Main 类：
  程序入口点
1.1.3心得与分析：

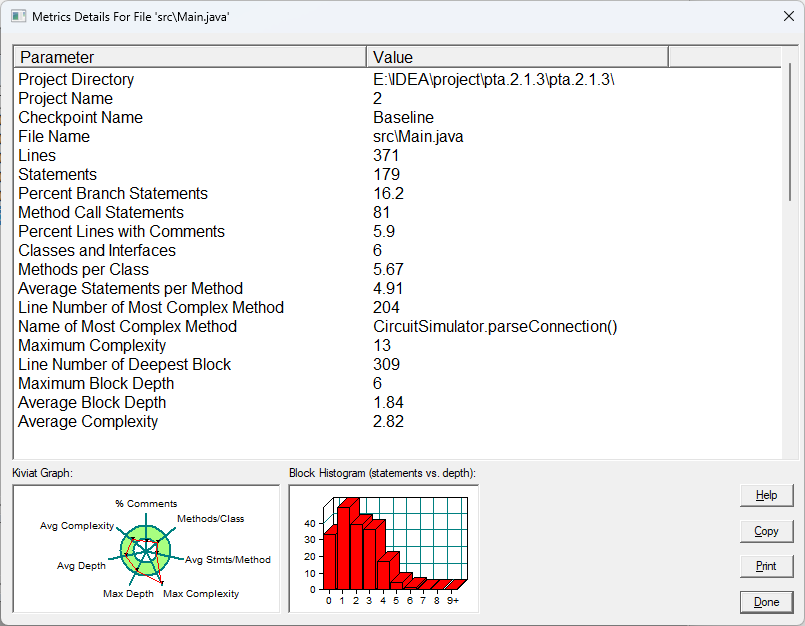

Source Monitor分析结果：

  由上图中分析结果不难得出代码的优劣：
优点：

1. 复杂度相关指标
   最大复杂度 (Maximum Complexity)：13 - 非常高
   平均复杂度 (Average Complexity)：2.82 - 还算合理
   最复杂方法：CircuitSimulator.parseConnection() (第204行)
   问题分析：
   parseConnection()方法的复杂度13过高，建议拆分为多个小方法
   通常复杂度超过10的方法就需要重构
2. 代码结构指标
   类/接口数量：6 - 对于这个项目规模还算合适
   平均方法数/类：5.67 - 分布比较均匀
   平均语句数/方法：4.91 - 方法长度适中
3. 可读性指标
   注释行比例：5.9% - 严重不足
   一般认为应该达到15-25%
   缺乏足够注释会影响代码可维护性
4. 控制流指标
   最大块深度：6 - 有些嵌套过深
   平均块深度：1.84 - 还算正常
   分支语句比例：16.2% - 控制流不算过于复杂
5. 方法调用
   方法调用语句数：81 - 在179个语句中占比较大
   说明代码比较模块化，方法职责划分较好
   主要问题：
   注释严重不足 - 需要大量增加注释
   parseConnection()方法过于复杂 - 需要重构
   部分嵌套过深 - 存在6层的块深度
   改进措施如下：
     1. 增加注释：
     2. 重构parseConnection()方法：
     3. 减少嵌套深度：
       使用卫语句（guard clauses）提前返回
       提取深度嵌套的代码块为独立方法

（二）1.2第二次数字电路模拟程序的设计与分析

1.2.1题目要求：
数字电路是一种处理离散信号的电子电路。与处理连续变化信号（如声音、温度）的模拟电路不同，
数字电路只识别和运算两种基本状态：高电平（通常表示为“1”） 和 低电平（通常表示为“0”）。
这正好与二进制数制系统相对应，使得数字电路成为所有计算机和数字系统的物理实现基础。
请编程实现数字电路模拟程序。
以下内容中，首行用#号标注的为本次新增的题目要求，其余内容与“数字电路模拟程序-1”相同。
1、电路元件
电路中包含与门、或门、非门、异或门、同或门、三态门、译码器、数据选择器、数据分配器九种元件。元件特征如下：
与门：包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是高电平，输出引脚才是高电平，只要有一个输入引脚为低电平，输出引脚输出低电平。
或门：包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是低电平，输出引脚才是低电平，只要有一个输入引脚为高电平，输出引脚输出高电平。
非门：包含一个输入引脚和一个输出引脚。输出引脚的电平与输入引脚的电平相反，如输入为低电平，输出则为高电平。
异或门：包含两个输入引脚和一个输出引脚。当两个输入引脚电平不一致时输出引脚输出高电平，否则输出低电平。
同或门：包含两个输入引脚和一个输出引脚。当两个输入引脚电平一致时输出引脚输出高电平，否则输出低电平。
三态门：三态门的作用类似于电路中的开关。包含一个输入引脚、一个输入控制引脚、一个输出引脚。当控制引脚为高电平时，三态门输入输出之间导通，输出电平等于输入电平；当控制引脚为低电平时，三态门输入输出之间呈现高阻态（类似开关断开），输出为无效状态。
译码器：译码器的作用是讲输入的编码转换为一路有效信号。一个译码器包含两个或多个输入引脚(如图中的A2\A1\A0)、三个控制引脚(如图中的S3\S2\S1)、4个或多个输出引脚(如图中的Y7~Y0)。根据输入输出的数量有2-4线译码器、3-8线译码器等。
当控制引脚当S1 =1，S2 +S3 =0时，译码器正常工作，输出引脚只有一个输出信号0，其余输出为1；哪个引脚输出0由输入引脚的编码决定，例如：图中的3-8线译码器三个输入引脚信号的编码与输出引脚的编码对应，A2\A1\A0输入000时，Y0输出0，其余输出1；A2\A1\A0输入001时，Y1输出0，其余输出1；依次类推。控制引脚不满足S1 =1，S2 +S3 =0时，译码器处于无效状态，所有输出为无效值。
数据选择器：数据选择器的作用是从多路输入信号中选择一个，并将其信号直接送往唯一的输出端，选择哪一路输入信号由控制端决定。如图所示控制端有两个则输入端有4个，S1\S0是两个控制端，D3_{D0是输入端，S1\S0的4种信号组合00、01、10、11分别选择D3}D0其中一路输入。如S1S0=00，则Y=D0；S1S0=01，则Y=D1；S1S0=10，则Y=D2；S1S0=11，则Y=D3根据输入引脚数量的不同有二选一数据选择器（1个控制端）、四选一数据选择器（2个控制端）、八选一数据选择器（3个控制端）等
数据分配器：数据分配器的作用与数据选择器正好相反，是将唯一的一路输入信号输出到多路输出引脚的其中之一，选择哪一路输出引脚输出由控制端决定。如图所示控制端有两个AB，输出端有4个W0\W1\W2\W3，D是输入端，AB的4种信号组合00、01、10、11分别选择W3~W0其中一路输出，其他三路输出为无效状态。如AB=00，则W0=D；AB=01，则W1=D；AB=10，则W2=D；AB=11，则W3=D。根据输出引脚数量的不同有二路数据分配器（1个控制端）、四路数据分配器（2个控制端）、八路数据分配器（3个控制端）等
2、程序输入
1）#元件信息：
用A、O、N、X、Y、S 、M、Z、F分别用作
与门、或门、非门、异或门、同或门、
三态门、译码器、数据选择器、数据分配器九种元件的元件标识符。
电路中的每个与门、或门用“标识符(输入引脚数)+编号”作为其元件名。
例如：A(8)1表示一个8输入引脚的与门，O(4)2代表一个4输入引脚的或门。
电路中的每个非门、异或门、同或门用“标识符+编号”作为其元件名。
例如：X8表示一个异或门，Y4代表一个同或门，N1代表一个非门。
电路中的数据选择器、数据分配器用“标识符(控制引脚数)+编号”作为其元件名。
例如：Z(2)2代表一个四选一数据选择器，F(3)2代表一个8路数据分配器。
译码器用“标识符(输入引脚数)+编号”作为其元件名。
例如：M(3)1表示一个3-8线译码器。
约条件：
不同元件的编号可以相同，如X4、Y4。
同一电路中同种元件的编号不可重复，可以不连续
2）引脚信息：
引脚信息由“元件名-引脚号”构成。
例如：A(8)1-2代表与门A(8)1的2号引脚。
含控制引脚的元件如本次添加的所有元件，按控制-输入-输出的顺序排序，
每种类型的引脚按编号从小到大的顺序排序，
例如3-8线译码器M(3)1包含3个输入引脚、3个控制引脚、8个输出引脚，
M(3)1-0/1/2对应控制引脚S1/S2/S3，
M(3)1-3/4/5对应输入引脚A0/A1/A2，
M(3)1-6/7/8/9/10/11/12/13对应输出引脚Y0~Y7。
又如三态门的三个引脚，0号引脚为控制端、1号引脚为输入端、2号引脚为输出端。
3）电路的输入信息：
电路的输入格式：
INPUT:英文空格+输入1+”-”+输入信号1+英文空格+输入2+....+输入n+”-”+输入信号n
例如：
“INPUT: A-0 B-1 C-0”
代表整个电路包括3个输入：A、B、C 分别输入0,1,0信号。
4）连接信息
引脚的连接信息格式：
[输出引脚+英文空格+输入引脚1+。。。。+英文空格+输入引脚]
例如：
[A A(8)1-1 A(8)1-3 X5-2]
代表信号从引脚A发送给与门A(8)1的1、3两个引脚，以及异或门X5的2号引脚。
[Y8-0 N1-1 O(4)2-3 Y2-1]
代表信号从引脚Y8-0发送给非门N1的1号引脚、或门O(4)2的3号引脚、同或门Y2的1号引脚。
约束条件：
一个输出引脚可以连接多个输入引脚，即将输出引脚的信号传给每一个输入引脚。但一个输入引脚不能连接多个输出引脚。
输出引脚不能短接在一起。
5）输入结束信息
所有输入以end为结束标志，end之后出现的内容忽略不计
3、程序输出
按照与门、或门、非门、异或门、同或门、三态门、译码器、数据选择器、数据分配器的顺序依次输出所有元件的输出引脚电平。
同类元件按编号从小到大的顺序排序。
如果某个元件的引脚没有接有效输入、输入输出之间断开（如三态门）或控制引脚输入无效，元件输出无效，程序输出忽略该元件。
译码器不输出引脚电平，输出其输出为0的引脚的编号。如“M(3)1:3”代表译码器M3的输出引脚Y3输出0，其他引脚输出1。
数据分配器按引脚编号从小到大的顺序输出所有输出引脚的信号，无效状态引脚输出“-”。
如“F(2)1:--0-”代表分配器F1的输出引脚W2输出0信号，其他三个引脚为无效状态。
4、测试输入默认满足以下条件：
1）每个元件的输入引脚连续编号。假设元件有n个输入引脚，则其编号取值范围为[1,n],且引脚号不重复。
2）本题涉及的五种元件都只有一个输出引脚，输出引脚号默认为0。
1.2.2类图的设计与分析：
第一次的类图与第二次并无太多不同，仅仅是增加了几个元器件，具体增加的元器件在题目中也给出了原理和触发过程，需要注意的就是一些触发条件和约束条件。
因此这里就不给出具体的类图设计（毕竟自己设计完类图，然后代码只拿了一点点分，感觉很丢脸）
1.2.3心得与分析：
Source Monitor分析结果：

由图可知，此次的代码设计简直是天灾

1. 复杂度严重恶化
   最大复杂度：20 → 从13增加到20（增长53.8%）
   平均复杂度：3.50 → 从2.82增加到3.50（增长24.1%）
   最复杂方法仍然是parseConnection()（第492行）
   严重问题：parseConnection()方法复杂度达到20，这在软件工程中是极其危险的信号，表明该方法承担了过多职责。
2. 规模大幅扩张
   总行数：845 → 从371行增加到845行（增长127.8%）
   语句数：346 → 从179增加到346（增长93.3%）
   类/接口数：5 → 从6减少到5，但代码量翻倍
3. 方法负担加重
   平均方法数/类：9.80 → 从5.67增加到9.80（增长72.8%）
   平均语句数/方法：6.94 → 从4.91增加到6.94（增长41.3%）
4. 代码质量有所改善的方面
   注释比例：9.0% → 从5.9%提升到9.0%（仍有改进空间）
   平均块深度：1.38 → 从1.84降低到1.38（控制流更扁平化）
   最大块深度：4 → 从6降低到4（嵌套减少）
   严重问题识别：
   parseConnection()方法（复杂度20）的问题：
   这个方法现在需要处理：
   各种类型的元件（9种）
   每种元件的不同引脚分配逻辑
   控制引脚与输入引脚的区分
   错误处理
   这明显违反了单一职责原则。
   本次代码设计完全没有任何优点，只能看到全是问题，在这种大型题目的设计中，我还是没有做到将问题拆开了计算，而是想找一种统一的方法来解析每一种结果，这种做法的答案很明显，不仅无法做到面面俱到，反而是四处漏风，这也是我这次代码拿不到分的主要原因之一。

（三）课堂测验分析

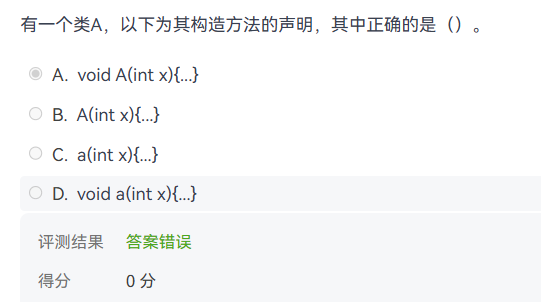

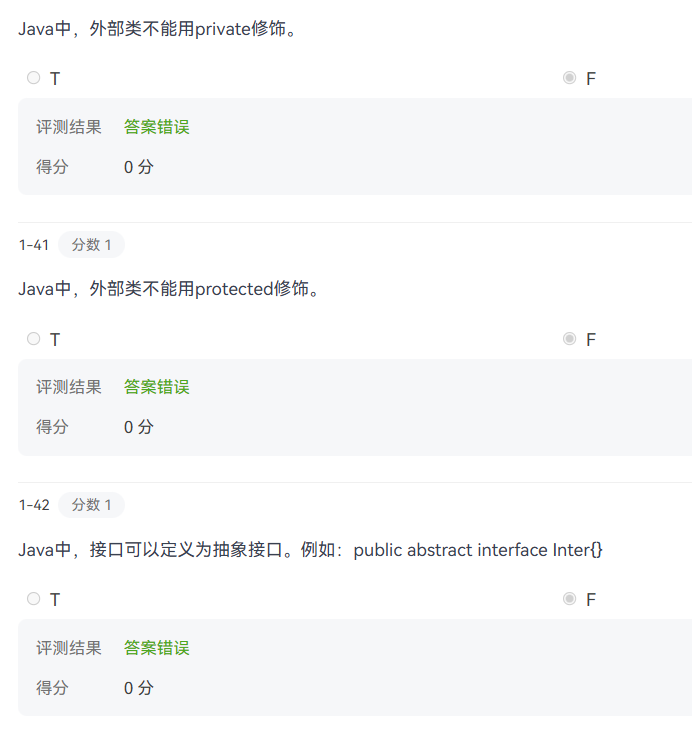

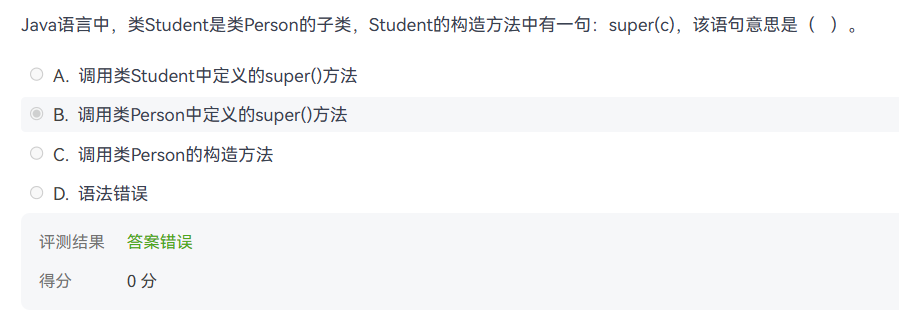

本次课堂测验上，只获得了70%的分数，在看错误的题目时，发现自己在基础知识上，还有很多的漏洞。以下举一些具体的例子




这几个题目较为明显的反应出我对基础知识的不扎实，容易搞混知识点。在一些迷惑性选项面前，很容易走进圈套，在编写代码时，我也经常出现一些低级错误，但是指导这次的测试，我才明白，那些错误如果没有编译环境的提醒，我可能只有在运行的时候才知道错误，我需要加强我的编码能力，争取在小错误上不犯错，在大错误上少犯错。这样才能快速的写出好的代码。

三、踩坑心得

  （一）第一次的代码设计完全就是每个元器件的设计，然后加上总体设计，并不容易出现原理的混乱，而是容易出现莫名的错误，归根结底还是自己在设计解决方法时，一股脑的写在了一个方法中，导致及其容易出现错误。
  （二）向别人学习是一个很不错的方法，这次在写代码的时候，全程自己再写，闷着头，写断手也没什么成效，有时候不如借鉴一下他人的思路，或许和答案之间就隔着一面墙，他人的思路或许就是让你转个弯。

四、改进建议

  （一）在类图的设计时，将不同的类进行明确的分开，但是在需要整合到一起时，想清楚不同的类整合起来，区别是什么？相似点是什么？而不是单纯的合并。
  （二）码力不足，在碰到稍微复杂一点的算法时，只会使用最简单的if-else语句进行判断，很容易出现漏掉的情况，也很容易使代码出现奇怪的错误，在算法这一方面需要更加精进。
  （三）代码的性能底下，很多地方都需要遍历所有，才会得出结果，导致刚开始提交时会出现超时的报错，还是在算法上需要精进。
  （四）缺少错误处理，在输入错误或逻辑错误时，只能先依靠对结果的判断，再进行单步调试才能找到问题出现的点，会浪费很多时间。
  （五） 代码结构问题，重构Component类，职责过重，可以考虑分开这个类，或者创建新类来分担这个类的职责。

五、总结

不足

  （一）精进算法，在面对复杂问题时，选择更优的算法会快速的解决问题
  （二）写代码时应该勤加注释，方便他人，也方便自己阅读
  （三）在看到题目时，优先进行问题分解，方便做类的拆解

收获

  通过第一次大作业，学到了初步的问题分解、类的创建，在解决复杂问题时能够细小化，逐个击破，这是一次很好的提升。也提升了个人的心态，在无数次失败中，看到胜利的曙光，然后走向光明，这个过程很爽，也和痛苦。谢谢阅读！
