实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的
能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。
二、实验环境
Ubuntu 20.04 Desktop amd64

三、实验要求
（一）基本要求

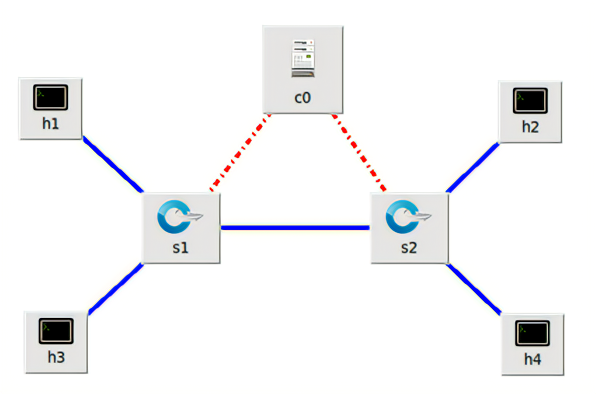

1.搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

主机 IP地址
h1 192.168.0.101/24
h2 192.168.0.102/24
h3 192.168.0.103/24
h4 192.168.0.104/24

查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

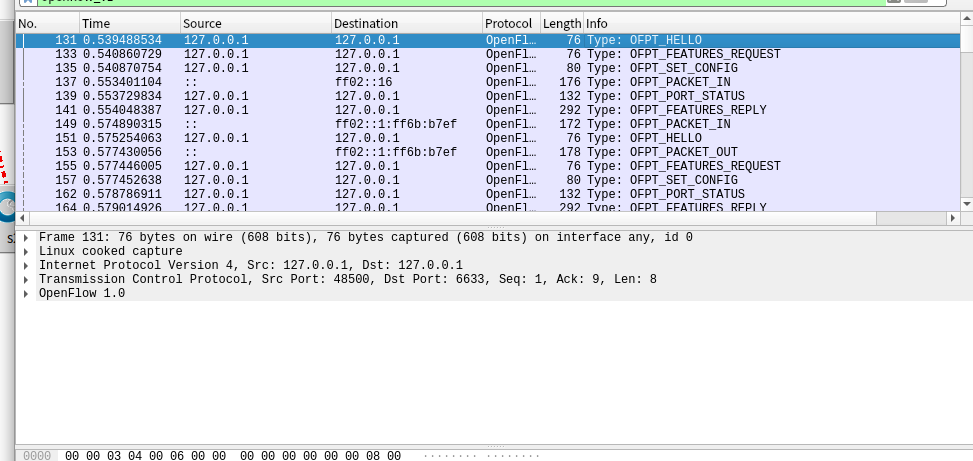

①HELLO
控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机51368端口

②Features Request
控制器6633端口（我需要你的特征信息） ---> 交换机53166端口

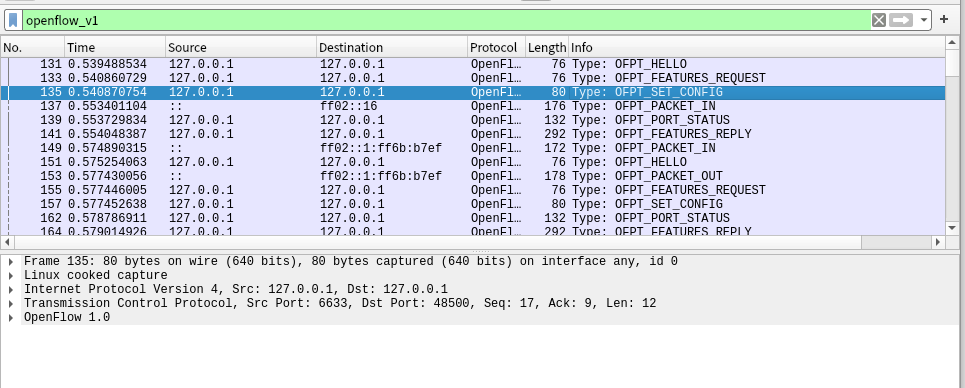

③Set Conig
控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） --->
交换机51366端口

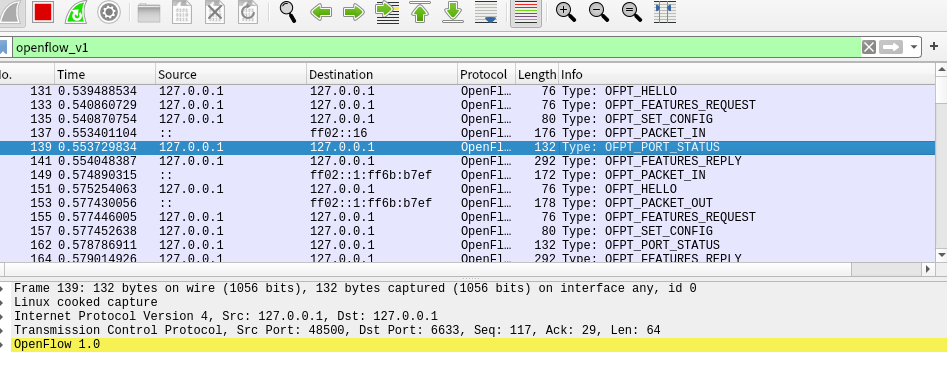

④Port_Status
当交换机端口发生变化时，告知控制器相应的端口状态。

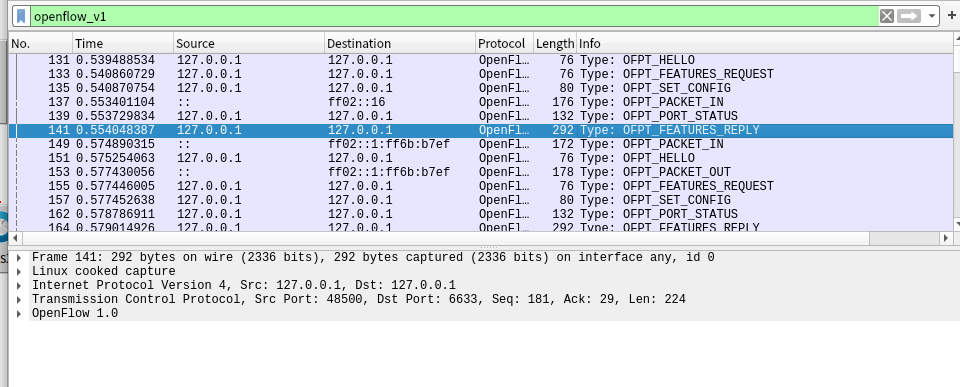

⑤Features Reply
交换机51366端口（这是我的特征信息，请查收） ---> 控制器6633端口

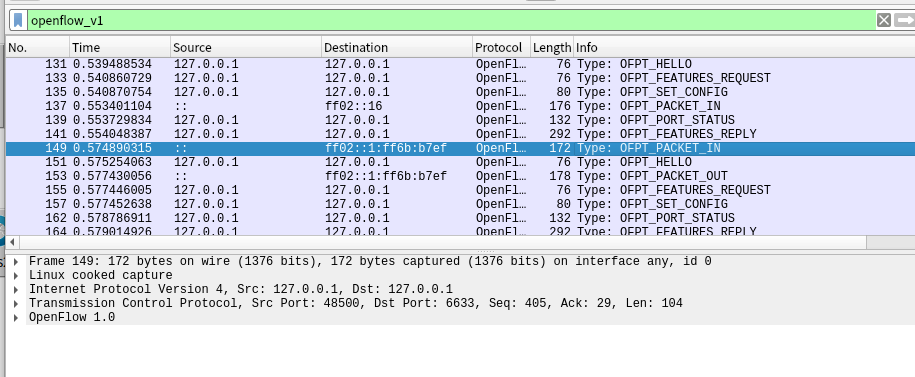

⑥Packet_in
交换机51366端口（有数据包进来，请指示）--- 控制器6633端口

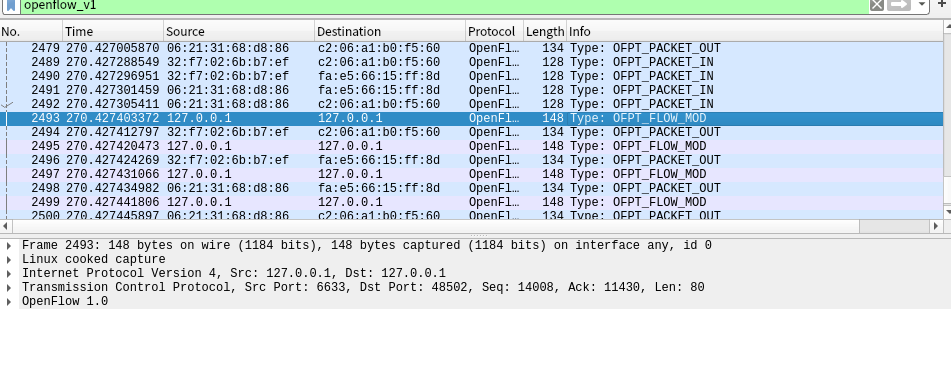

⑦Flow_mod
分析抓取的flow_mod数据包，控制器通过6633端口向交换机51366端口、交换机51368端口
下发流表项，指导数据的转发处理

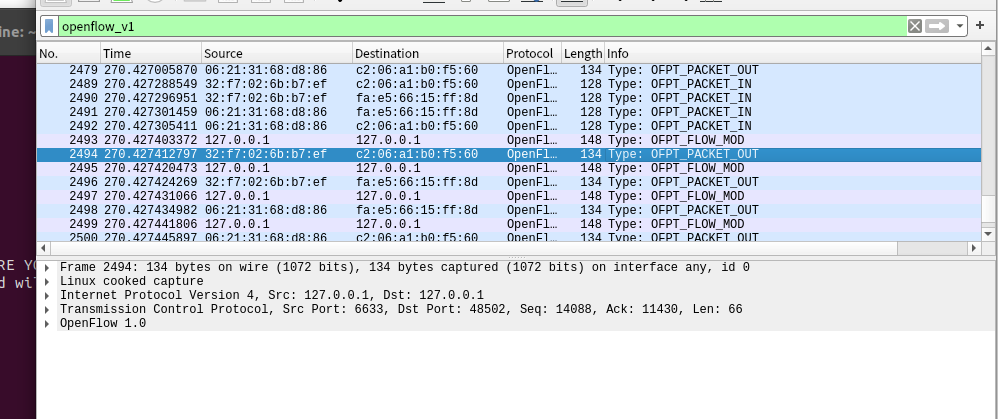

⑧Packet_out
控制器6633端口（请按照我给你的action进行处理） ---> 交换机51366端口

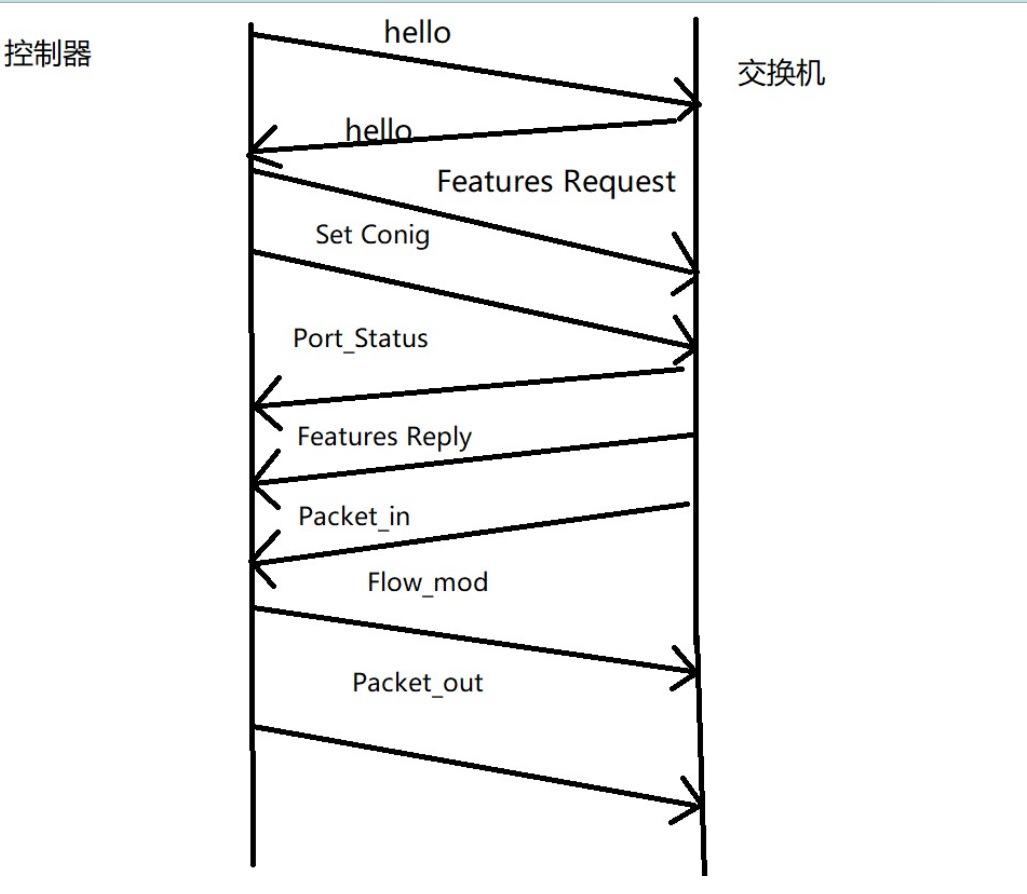

⑨交互图或流程图

3.回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

交换机与控制器建立通信时是使用TCP协议

（三）个人总结

本次实验使我能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包

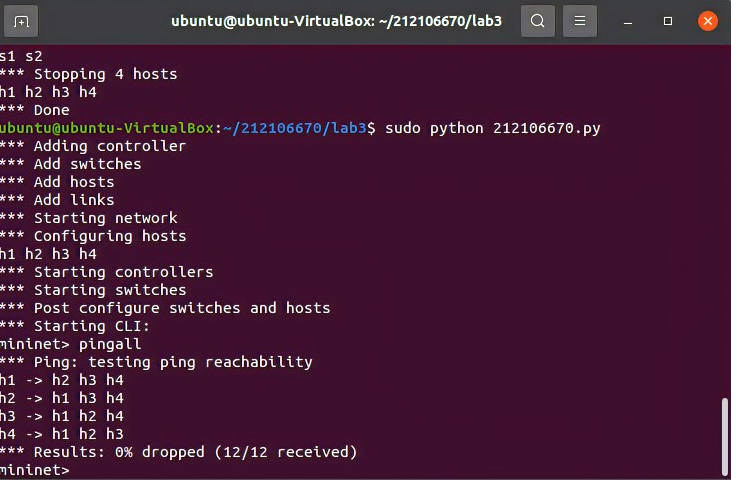

用可视化界面创建的topo，可能无法run到命令行界面mininet>>,需要用事先写好的Python代码运行。

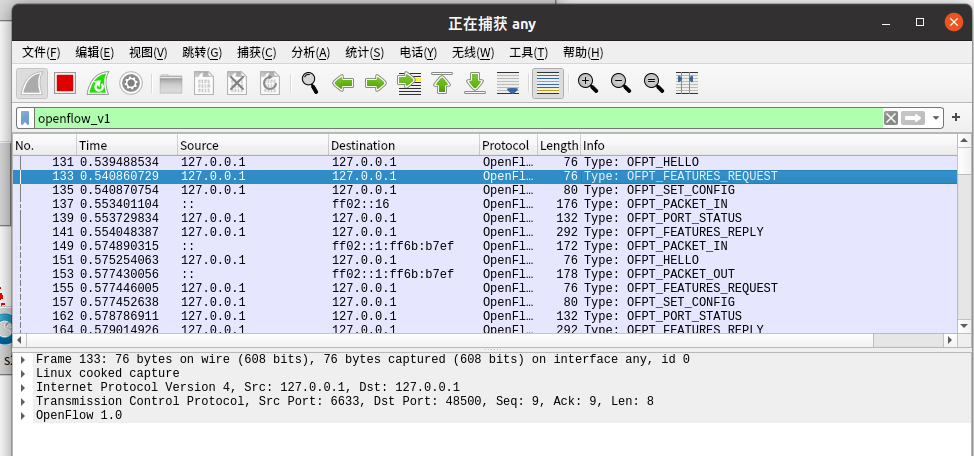

接下去用过滤器把openflow_v1的包过滤出来，找到对应的包截图。没有mod包需要pingall一下。

在实验过程中，要注意的是需要先开启抓包后再进行创建拓扑，避免出现遗漏

本次实验使得我对wireshark的使用以及对openflow协议都有了更深的理解
