数字电路总结

一、前言
1.在题集4和题集5的"数字电路模拟程序"任务中，我经历了从基础逻辑门电路到复杂组合电路的完整实现过程。这两个题目集构成了一个完整的迭代开发案例，让我深刻理解了面向对象设计、电路模拟算法和系统架构的重要性。

题集4：实现了五种基本逻辑门（与门、或门、非门、异或门、同或门）的电路模拟，重点在于元件建模、信号传播和依赖管理。题量适中，难度中等。

题集5：在题集4基础上，新增了四类复杂元件（三态门、译码器、数据选择器、数据分配器），引入了控制引脚、多输出、无效状态等概念。题量相同但逻辑复杂度显著提高，特别需要处理格式各异的输出要求。

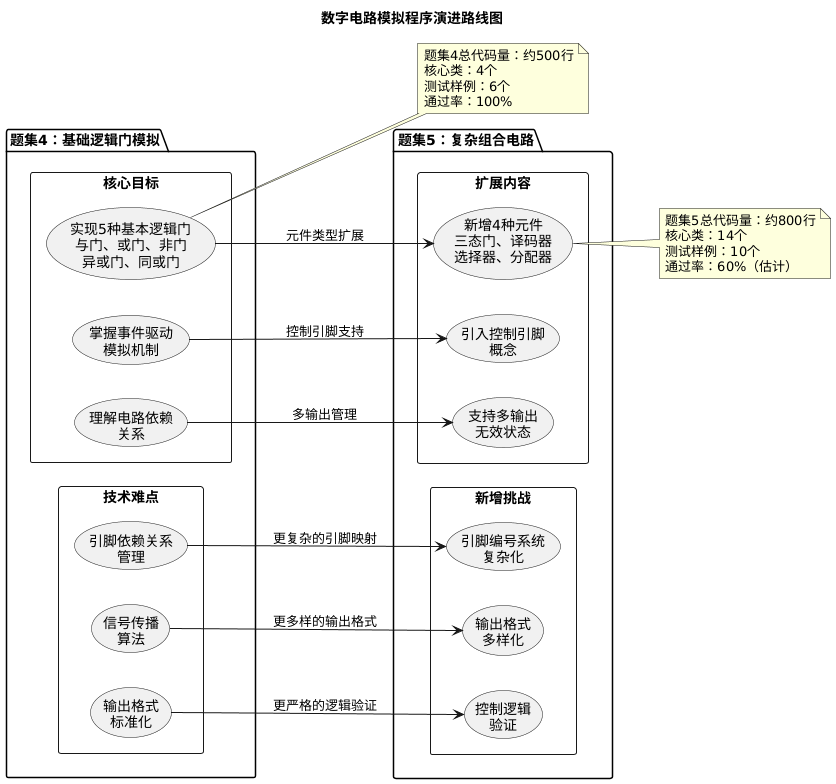

2.两次题目集的演进关系分析

二、设计与分析

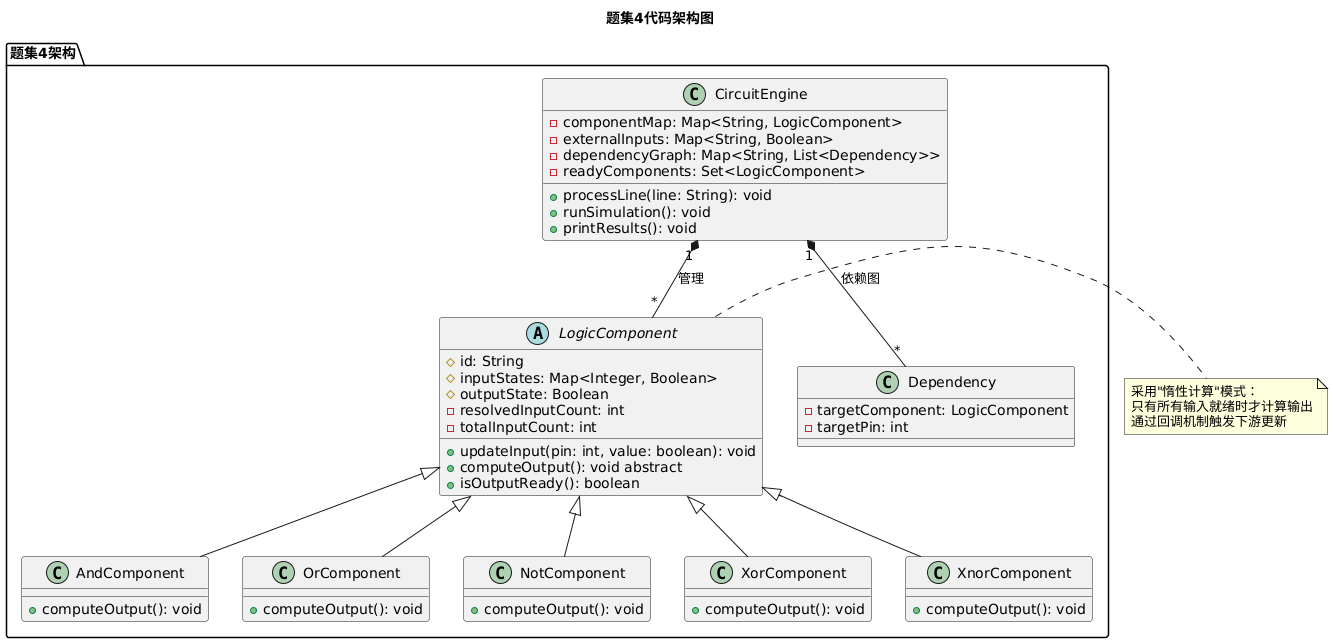

（1）题集4代码架构分析
题集4采用了一种事件驱动+依赖追踪的架构：

核心设计特点：

1.惰性计算机制：只有当元件所有输入引脚都收到信号时才计算输出

2.事件回调传播：输出变化时通过回调通知下游元件，实现信号自动传播

3.依赖图管理：显式建立"源引脚→目标引脚"的依赖关系，便于拓扑分析

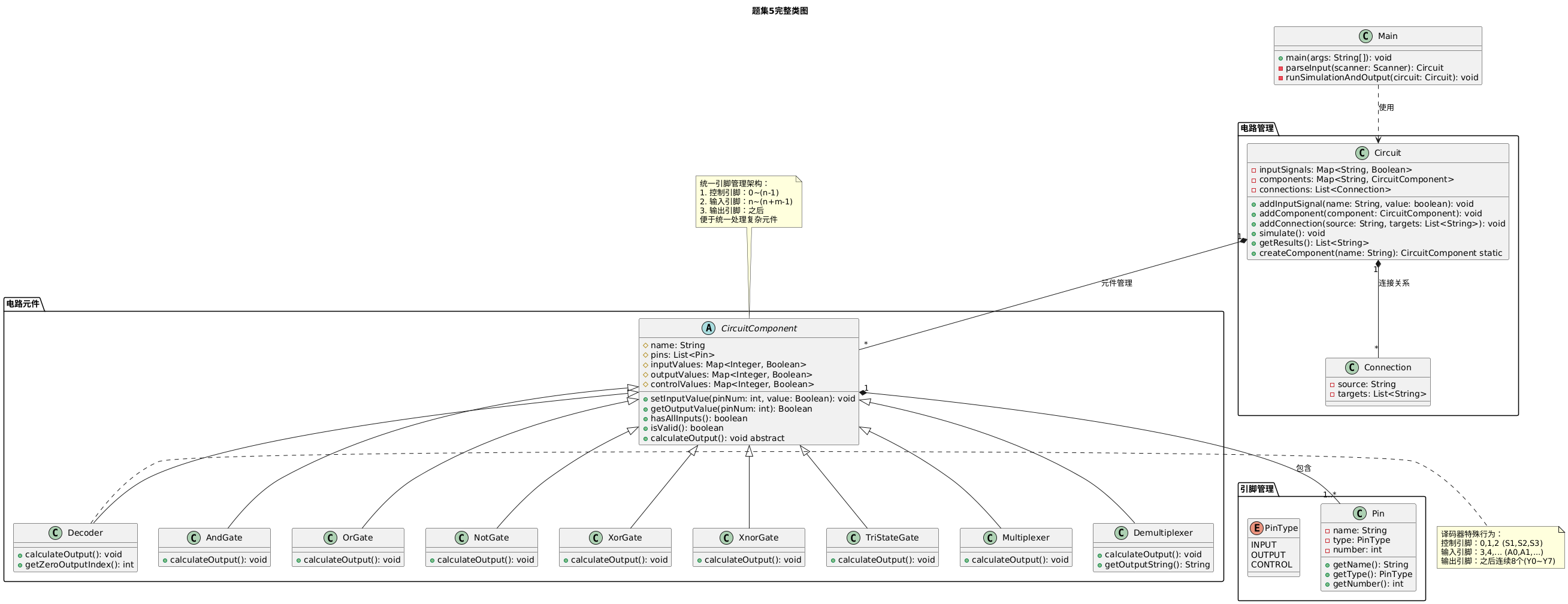

（2）题集5代码架构分析
题集5重构了整个架构，采用了更传统的层次化组件模型：

架构演变分析：

1.从事件驱动到轮询驱动：题集4用回调传播，题集5改为轮询所有元件状态

2.从简单状态到复杂引脚管理：题集5引入了Pin类统一管理引脚类型和编号

3.从单一输出到多输出支持：题集5支持译码器、数据分配器等多输出元件
（3）核心算法流程图

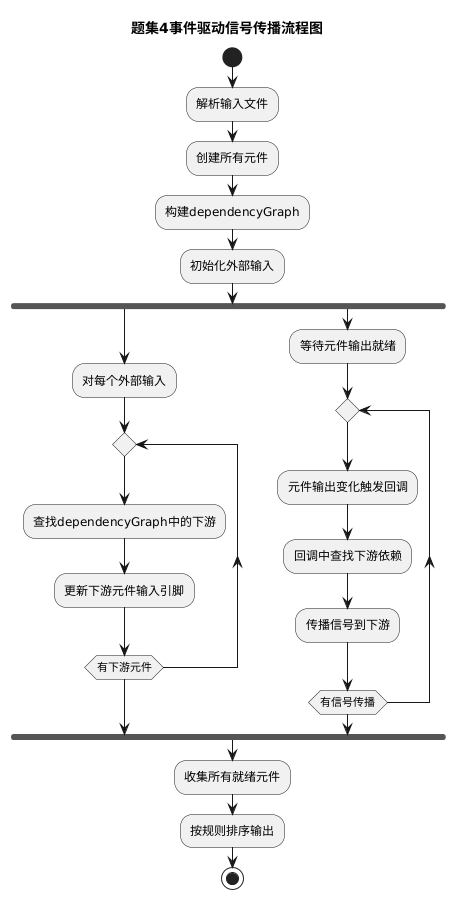

题集4的信号传播机制：

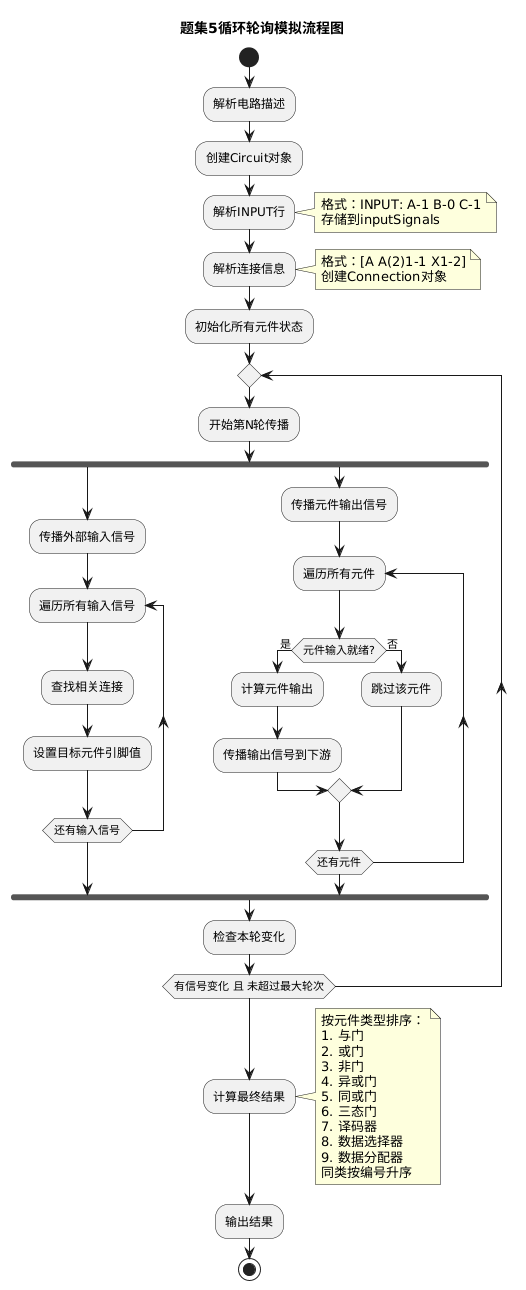

题集5的模拟执行流程：

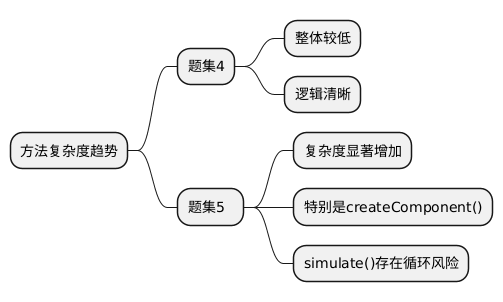

（4）关键方法复杂度分析

复杂度分析：

1.题集4的代码圈复杂度(Cyclomatic Complexity)普遍较低，逻辑清晰

2.题集5的Circuit.simulate()方法复杂度高，包含多层循环和条件判断

3.createComponent()方法使用大量if-else分支，违反了开闭原则

三、采坑心得
（1）题集4的关键问题
问题1：回调函数参数不匹配
java
// 错误版本
component.setOutputChangeListener(this::onComponentOutputChange);

// onComponentOutputChange方法
private void onComponentOutputChange(boolean newOutput) { // 缺少sourceComp参数
// ...
}
解决方法：定义正确的函数式接口，确保参数匹配：

java
@FunctionalInterface
private interface OutputChangeListener {
void onOutputChange(LogicComponent sourceComp, boolean newOutput);
}
问题2：元件编号解析错误
java
// 对于A(2)1这样的元件名，提取编号
public int getComponentNumber() {
return Integer.parseInt(id.substring(id.indexOf(')') + 1));
}
这个逻辑假设编号在')'之后直接开始，但如果有空格或其他字符会失败。

问题3：输入不完整处理
当元件输入不全时，题集4逻辑会等待所有输入，可能造成死锁。

（2）题集5的关键问题

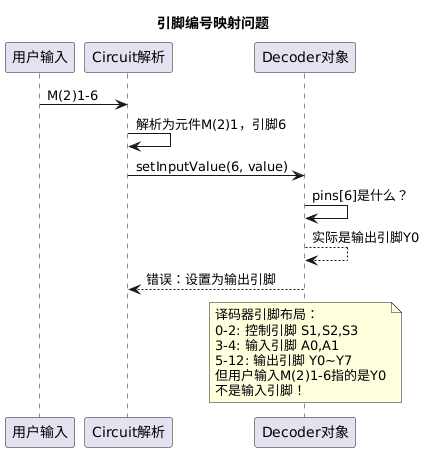

问题1：引脚编号系统混乱

问题根源：用户输入的引脚编号是全局连续编号，但我在元件内部按类型分组编号处理。

解决方案：

java
// 需要建立映射：全局引脚编号 ↔ (引脚类型, 局部编号)
class Decoder extends CircuitComponent {
private Map<Integer, PinInfo> pinMapping;

class PinInfo {
    PinType type;
    int localIndex; // 在该类型中的序号
}

}

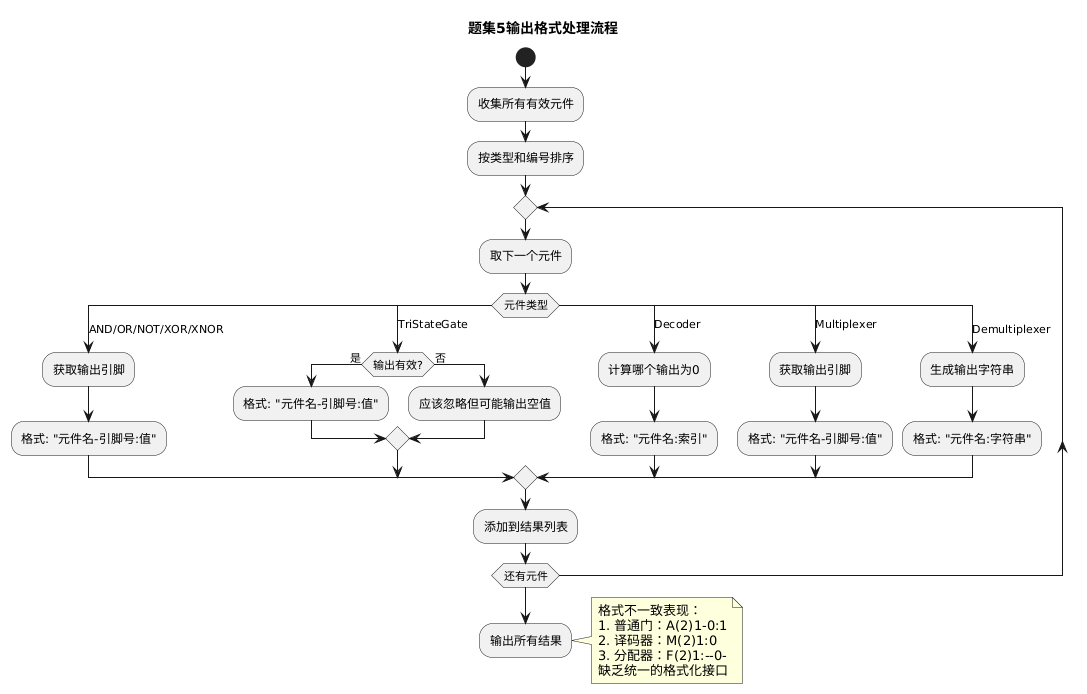

问题2：输出格式不一致
处理流程如下

java
// 译码器输出逻辑
if (comp instanceof Decoder) {
int zeroIndex = ((Decoder) comp).getZeroOutputIndex();
results.add(comp.getName() + ":" + zeroIndex); // 格式：M(2)1:0
}

// 普通门输出逻辑
else {
for (Pin pin : comp.getPins()) {
if (pin.getType() == PinType.OUTPUT) {
results.add(comp.getName() + "-" + pin.getNumber() + ":" +
(value ? "1" : "0")); // 格式：A(2)1-0:1
}
}
造成输出格式不统一的问题。

问题3：无效状态处理不完整
java
// 三态门
if (control) {
outputValues.put(2, input);
} else {
outputValues.put(2, null); // 高阻态
}

// 但输出时
if (value != null) { // 只输出非null值
results.add(comp.getName() + "-" + pin.getNumber() + ":" +
(value ? "1" : "0"));
}
这里有个矛盾：题目要求忽略无效元件，但我的代码可能输出空值或错误格式。

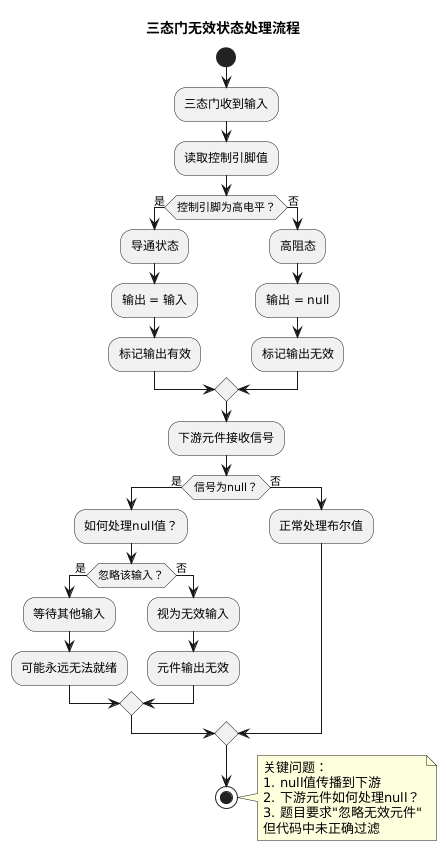

（4）三态门高阻态处理问题

四、改进建议

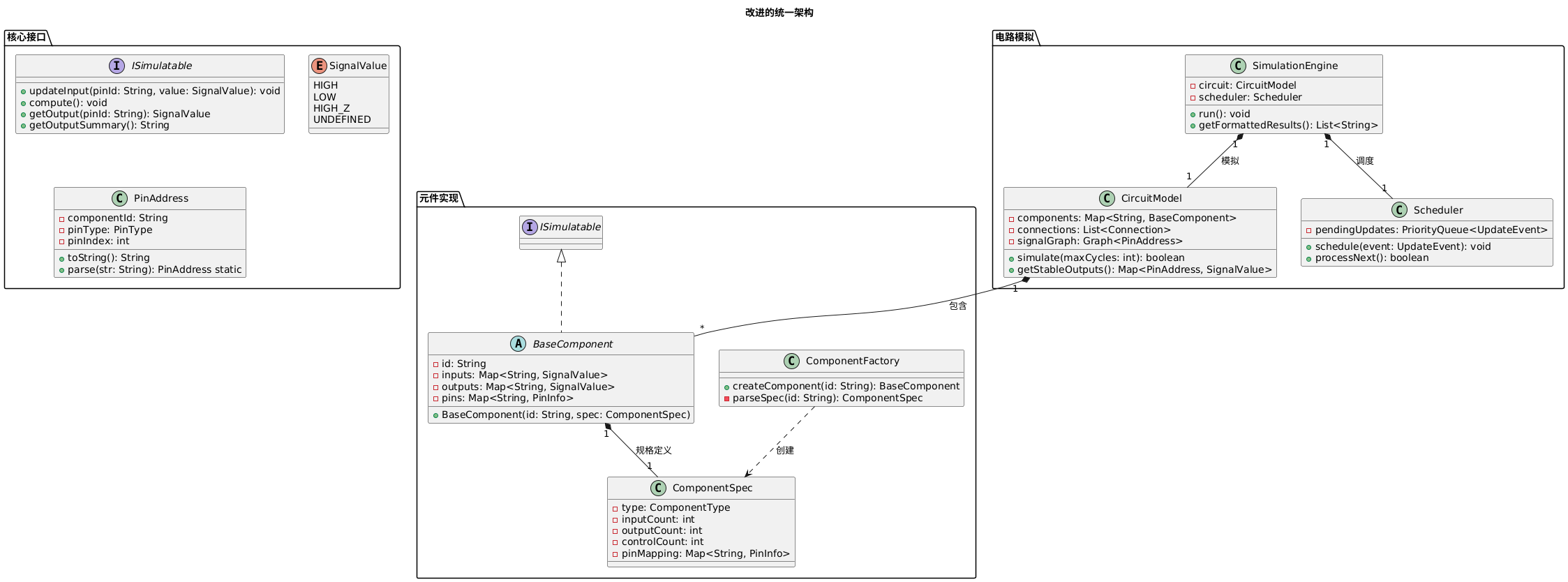

（1）统一架构设计
基于两个题集的经验，我提出以下改进架构：

（2）具体改进方案
方案1：统一引脚寻址系统
java
public class UnifiedPinSystem {
// 用户输入格式：元件ID-引脚号 → PinAddress
public static PinAddress parse(String str) {
// 支持多种格式：
// 1. 简单引脚：A-1 (外部输入)
// 2. 元件引脚：A(2)1-0 (元件输出)
// 3. 元件输入：A(2)1-1
// 统一转换为：元件ID:引脚类型:局部索引
}

// 元件内部使用本地索引，对外提供转换
public class ComponentPinMapper {
    private Map<String, LocalPin> pinMap; // 全局ID → 本地引脚

    class LocalPin {
        PinType type;
        int localIndex;
        String description;
    }
}

}
方案2：统一的输出格式化器
java
public class OutputFormatter {
public static String format(BaseComponent component) {
return switch (component.getType()) {
case AND_GATE, OR_GATE, NOT_GATE, XOR_GATE, XNOR_GATE ->
formatBasicGate((BasicGate) component);
case TRI_STATE_GATE ->
formatTriStateGate((TriStateGate) component);
case DECODER ->
formatDecoder((Decoder) component);
case MULTIPLEXER ->
formatMultiplexer((Multiplexer) component);
case DEMULTIPLEXER ->
formatDemultiplexer((Demultiplexer) component);
default -> "";
};
}

private static String formatDecoder(Decoder decoder) {
    if (!decoder.isValid()) return "";
    int zeroIndex = decoder.getZeroOutputIndex();
    return decoder.getId() + ":" + zeroIndex;  // M(2)1:0
}

}
方案3：基于事件的模拟引擎
public class EventDrivenSimulator {
private Map<PinAddress, List> fanout; // 扇出表
private Queue eventQueue;

public void simulate() {
    // 初始化：所有外部输入作为初始事件
    eventQueue.addAll(initialEvents);

    while (!eventQueue.isEmpty()) {
        SignalEvent event = eventQueue.poll();
        PinAddress target = event.getTarget();
        BaseComponent component = getComponent(target.getComponentId());

        // 更新元件输入
        component.updateInput(target, event.getValue());

        // 如果元件输出变化，产生新事件
        if (component.outputChanged()) {
            for (PinAddress outputPin : component.getOutputPins()) {
                SignalValue newValue = component.getOutput(outputPin);
                // 查找扇出：哪些引脚连接到这个输出
                for (PinAddress fanoutPin : fanout.get(outputPin)) {
                    eventQueue.add(new SignalEvent(fanoutPin, newValue));
                }
            }
        }
    }
}

}

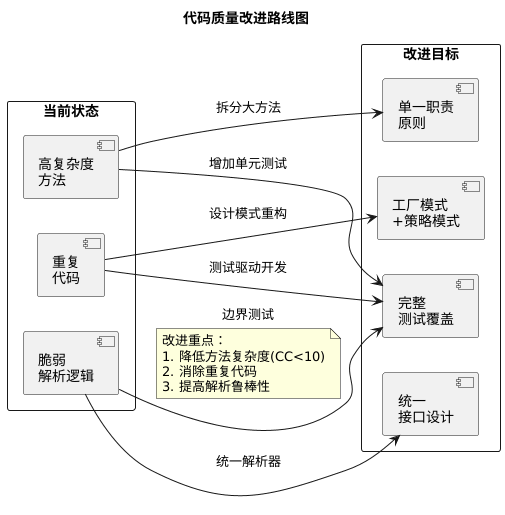

（3）代码质量改进

五、总结
通过题集4和题集5的实践，我获得了以下宝贵的经验：

（1）技术收获
面向对象设计能力：从简单的类设计到复杂的层次结构

算法设计思维：信号传播、依赖管理、状态模拟等算法实现

代码重构技巧：识别代码坏味道，进行持续改进

测试意识：通过测试用例发现问题，验证修复效果

（2）需要进一步学习的内容
设计模式深入应用：特别是工厂模式、策略模式在模拟系统中的应用

图论算法：依赖图分析、拓扑排序、环路检测

事件驱动架构：更高效的模拟引擎设计

领域驱动设计：为数字电路模拟建立更准确的领域模型

（3）对课程的建议
提供中间检查点：在复杂任务中设置里程碑，帮助学生及时发现设计问题

增加设计评审环节：同学间相互评审代码设计，学习不同实现思路

提供更多参考架构：展示不同复杂度的解决方案，帮助学生理解架构演进

强化测试驱动开发：提供单元测试框架和样例，培养测试意识

（4）自我反思
两个题集的最大教训是：先设计，后编码。题集5中我过早开始编码，导致后期发现架构问题难以修复。未来应该：

先完成完整的设计文档

定义清晰的接口和契约

编写关键算法的伪代码

建立测试用例

然后才开始实现

这两个题目集不仅是编程练习，更是软件工程实践的宝贵经验。我认识到，好的软件不是一次写成的，而是通过不断重构、测试和改进演化而来的。
