实验6：开源控制器实践——RYU

实验6：开源控制器实践——RYU

一、实验目的

1. 能够独立部署RYU控制器；
2. 能够理解RYU控制器实现软件定义的集线器原理；
3. 能够理解RYU控制器实现软件定义的交换机原理。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

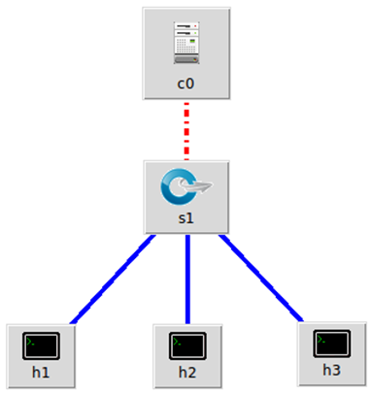

1. 搭建下图所示SDN拓扑，协议使用Open Flow 1.0，并连接Ryu控制器，通过Ryu的图形界面查看网络拓扑。

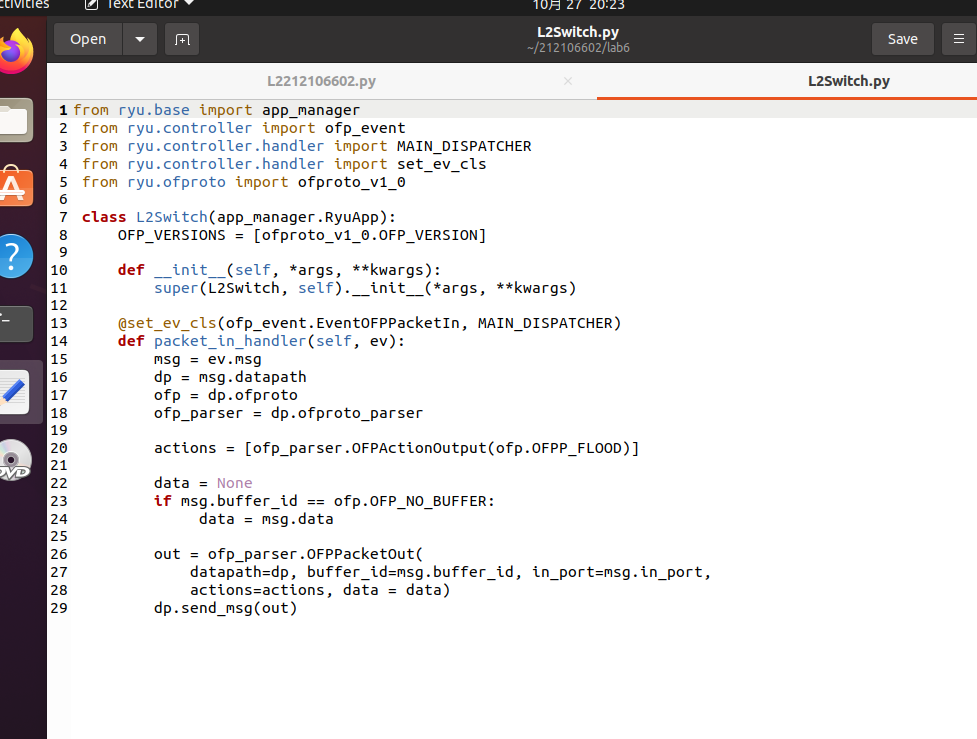

2. 阅读Ryu文档的The First Application一节，运行当中的L2Switch，h1 ping h2或h3，在目标主机使用 tcpdump 验证L2Switch，分析L2Switch和POX的Hub模块有何不同。
3. 编程修改L2Switch.py，另存为L2xxxxxxxxx.py，使之和POX的Hub模块的变得一致？（xxxxxxxxx为学号）

（二）实验报告

1. 请用Markdown排版；

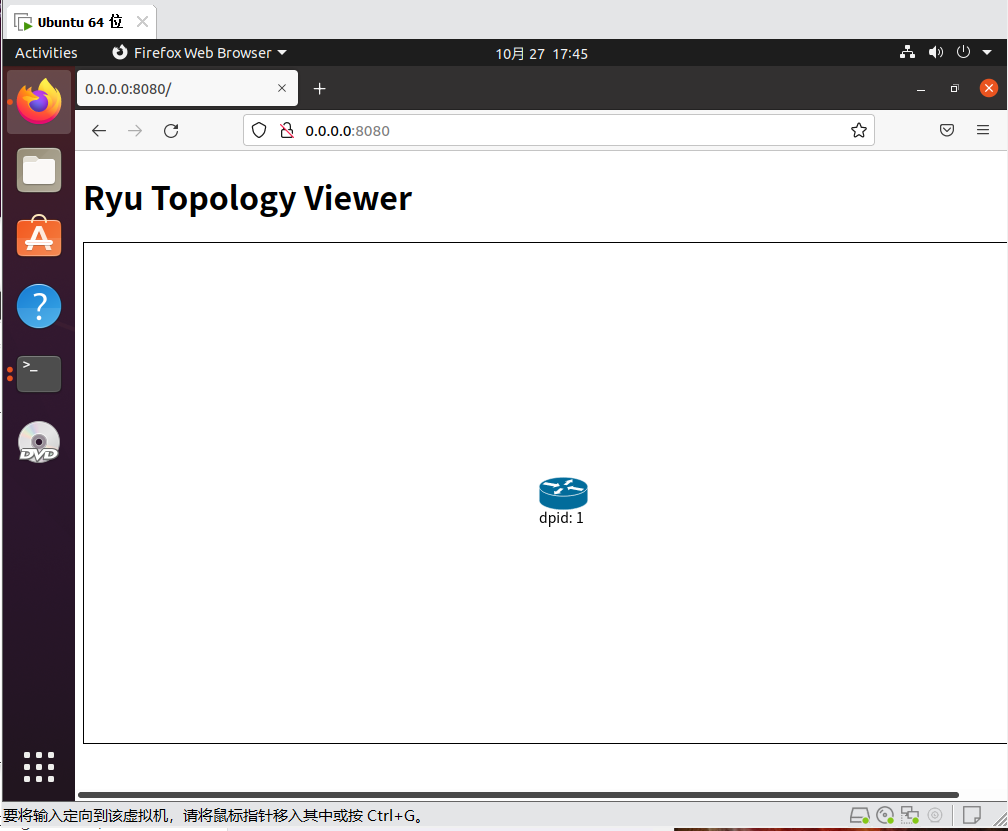

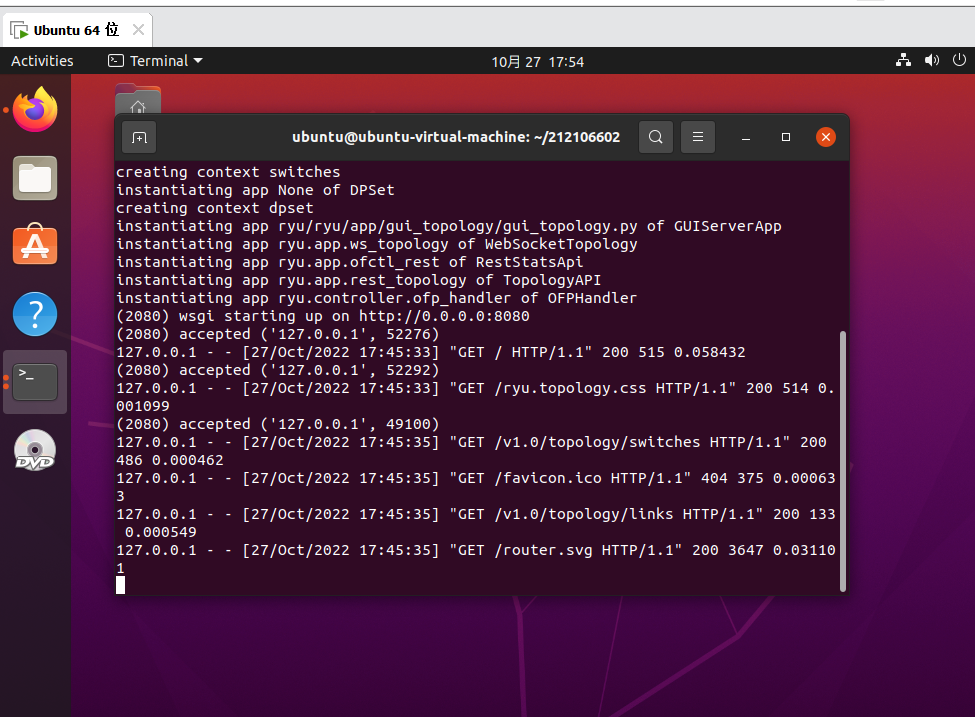

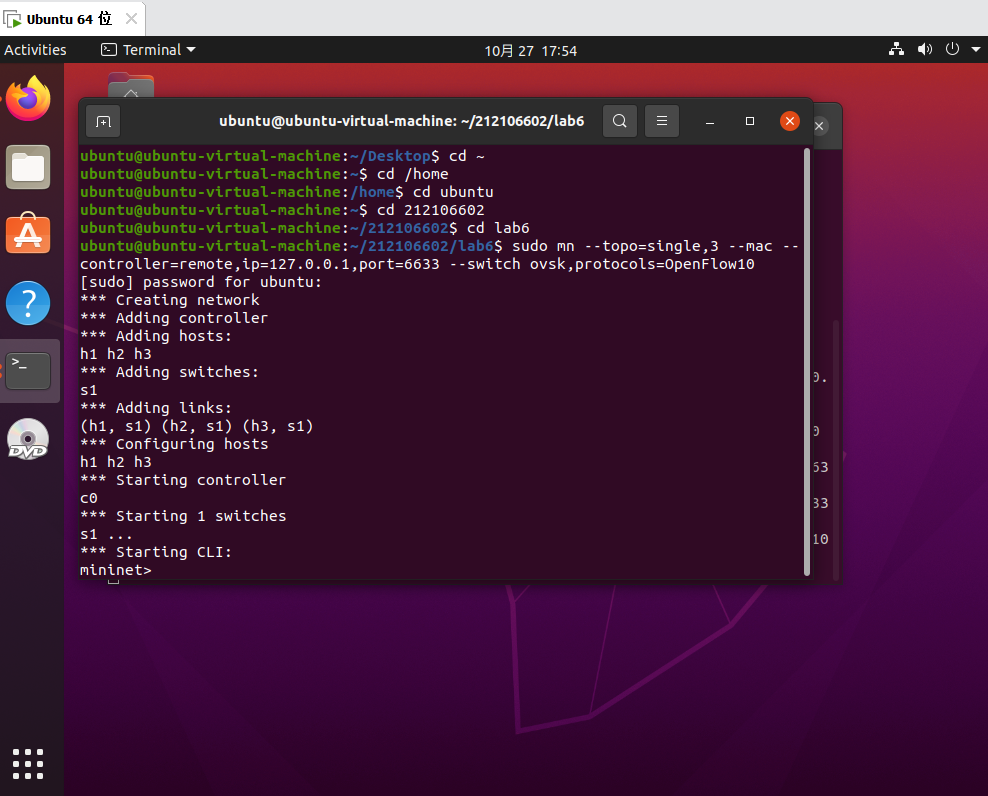

1)       搭建下图所示SDN拓扑，协议使用Open Flow 1.0，并连接Ryu控制器，通过Ryu的图形界面查看网络拓扑。

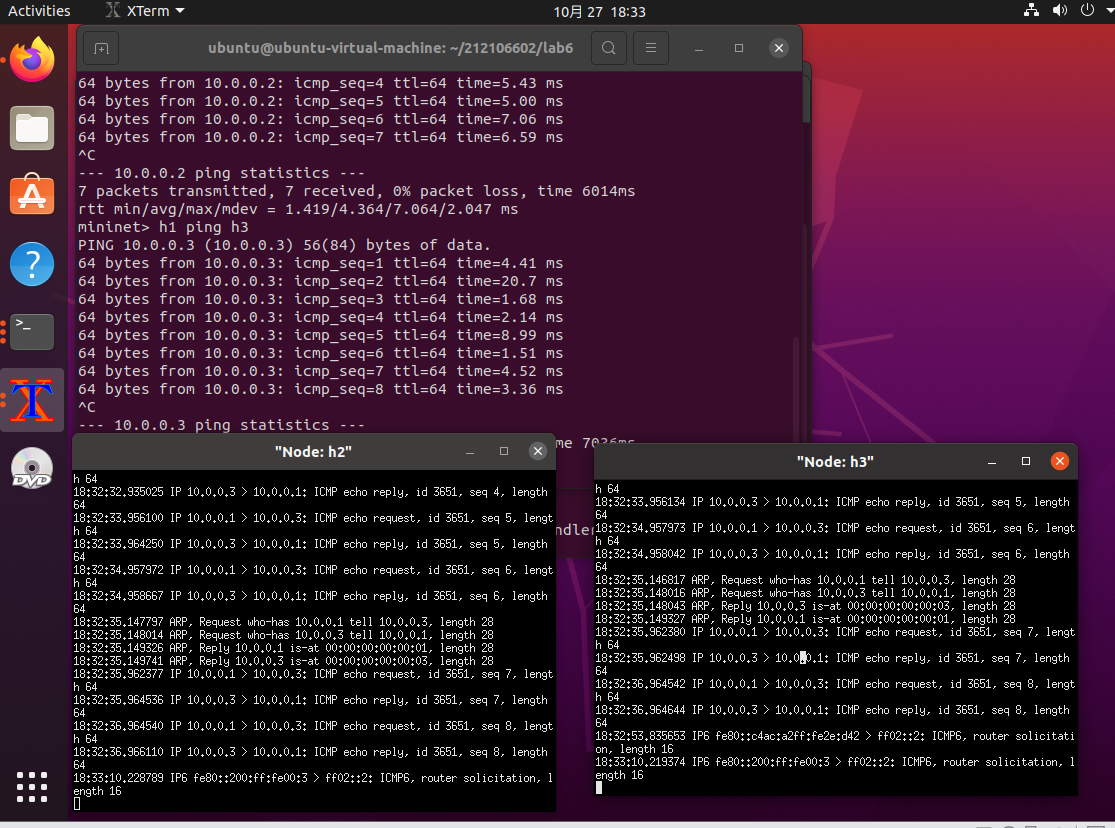

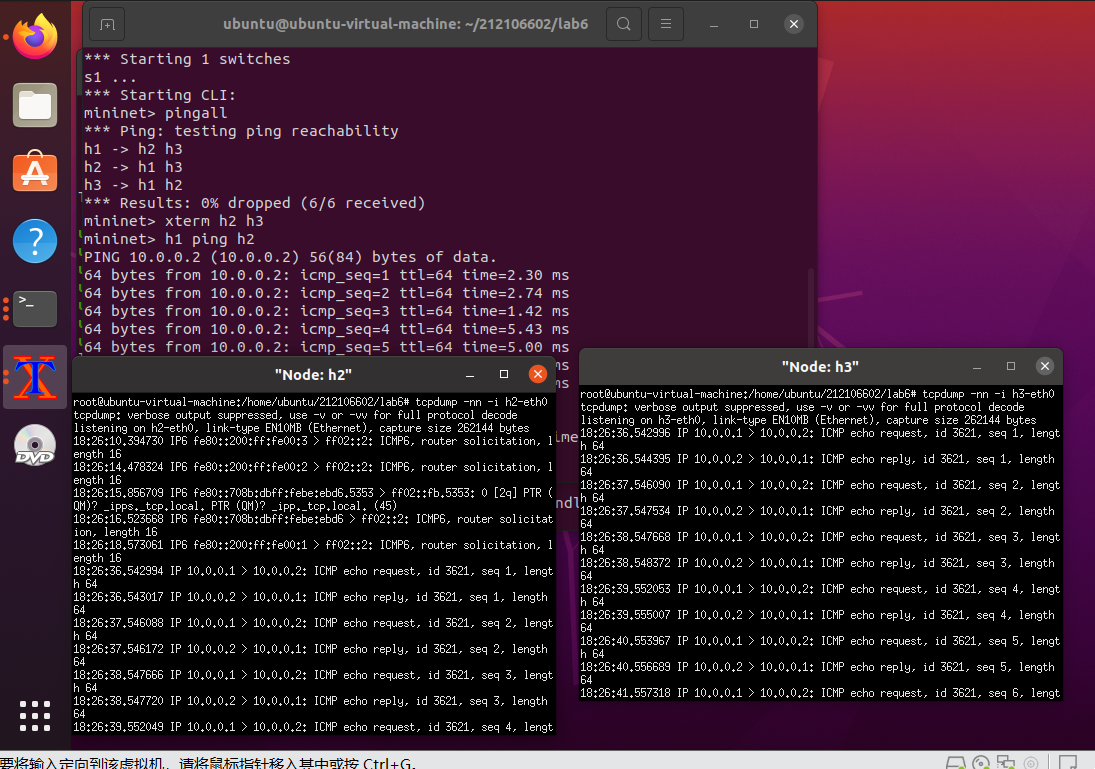

2)       阅读Ryu文档的The First Application一节，运行当中的L2Switch，h1 ping h2或h3，在目标主机使用 tcpdump 验证L2Switch，分析L2Switch和POX的Hub模块有何不同。

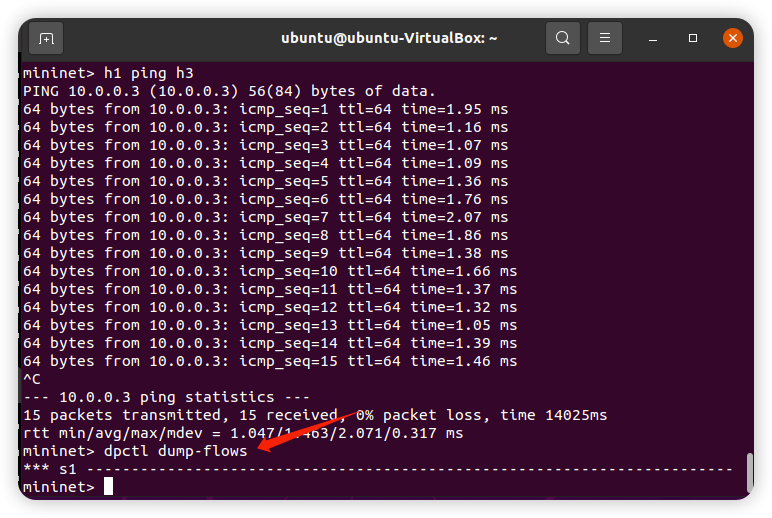

过dpctl dump-flows命令检查ryu的L2Switch模块和pox的Hub模块的区别

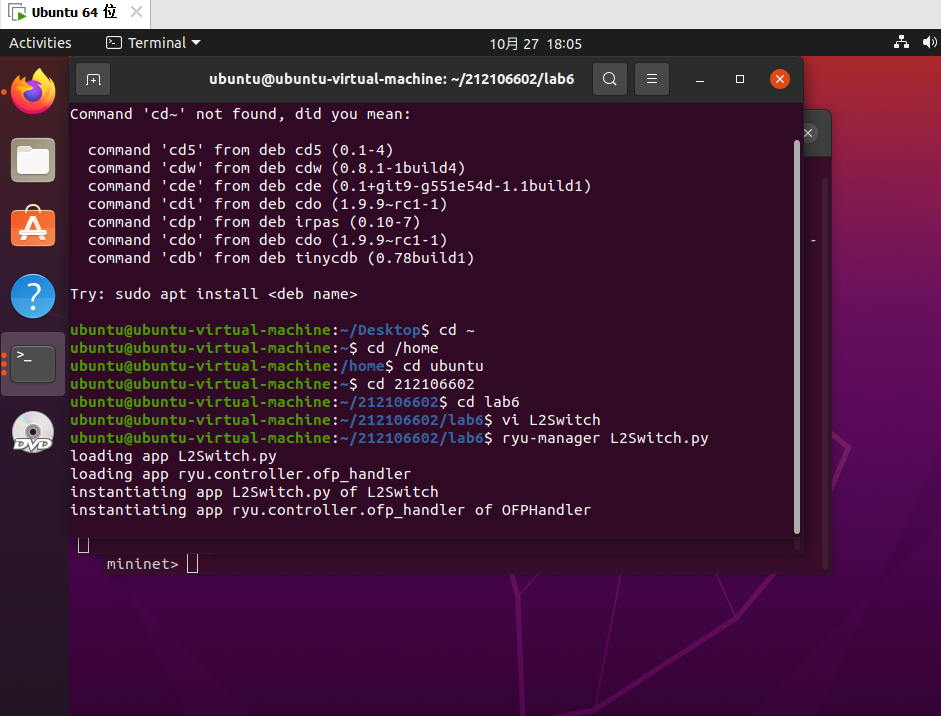

在连接ryu控制器，启动L2Switch模块后查看下发流表

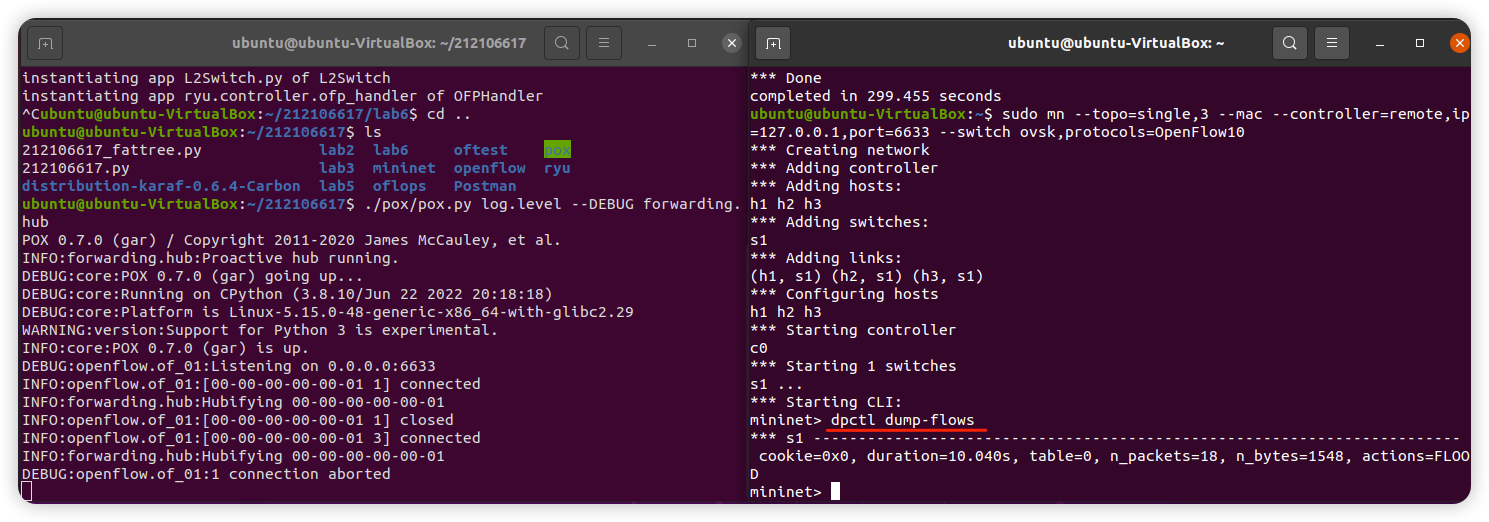

pox下查看拓扑流表





RYU的L2Switch模块和POX的Hub模块都采用洪泛转发，但不同之处在于：可以在pox的Hub模块运行时查看流表，而无法在ryu的L2Switch模块运行时查看到流表

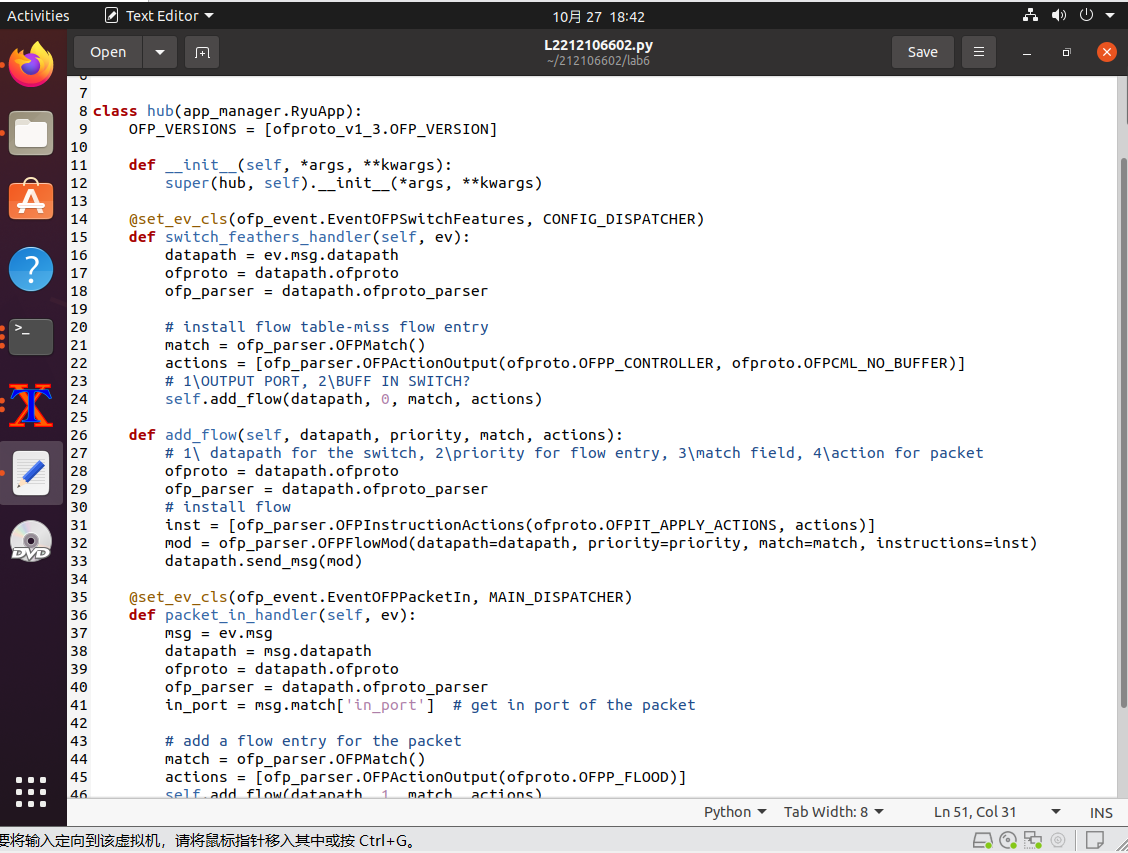

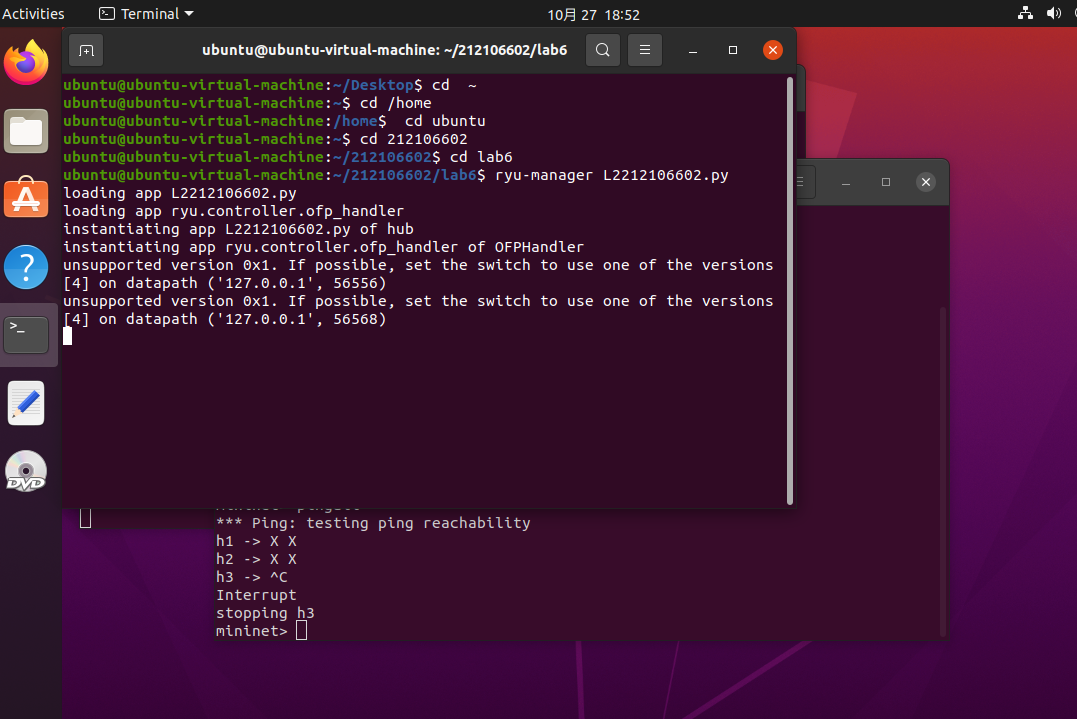

3)       编程修改L2Switch.py，另存为L2xxxxxxxxx.py，使之和POX的Hub模块的变得一致？（xxxxxxxxx为学号）









2. 所有实验相关代码文件（如有）保存在目录/home/用户名/学号/lab6/中；
3. 基本要求需提交：回答基础要求2中有何不同，提交修改过的L2xxxxxxxxx.py代码和能够体现和验证修改的相关截图；
4. 进阶要求为选做，有完成的同学请提交相关问题回答、代码和运行结果，交换机流表项截图，代码保存目录同要求2，有完成比未完成的上机分数更高。
5. 个人总结，本次实验遇到不少问题先是要开ryu再建立拓扑图才可以，一开始的ryu可视化没有东西重启虚拟机后解决对于代码的修改不是很理解。
