构建调试Linux内核网络代码的环境MenuOS系统

一.下载Linux内核源代码

首先创建一个LinuxKernel的目录，然后从https://cdn.kernel.org/pub/linux/kernel/v5.x/linux-5.0.1.tar.xz下载Linux-5.0.1的压缩包，接着对其进行解压操作。

mkdir LinuxKernel
cd LinuxKernel
wget https://cdn.kernel.org/pub/linux/kernel/v5.x/linux-5.0.1.tar.xz
xz -d linux-5.0.1.tar.xz
tar -xvf linux-5.0.1.tar
cd linux-5.0.1



二.安装内核编译工具

安装内核编译工具，可使用一条语句来完成安装。

sudo apt install build-essential flex bison libssl-dev libelf-dev libncurses-dev



三.配置编译内核

make i386_defconfig #生成32位x86的配置文件，x86_64_defconfig为64为配置
make menuconfig      #开启文本菜单选项，对窗口有限制，尽量调大窗口

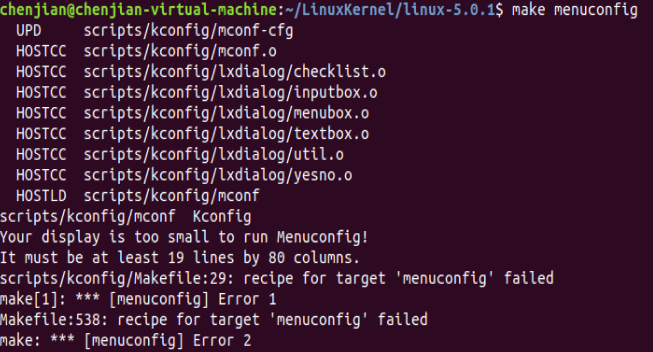

此时可能会执行失败，报这样的错误

只要在配置文件首选项里面将终端的初始尺寸调大，然后再重启就可以。

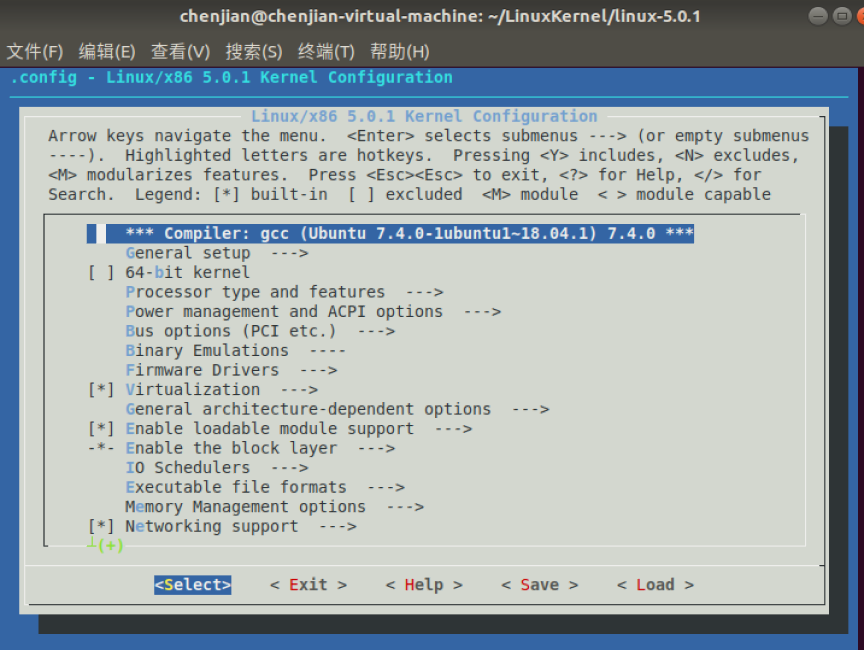

执行完make menuconfig命令会弹出这个界面，

依次选择Kernel hacking、Compile-time checks and compiler options、Compile the kernel with debug info，然后再保存，最后离开退出图形化界面。

所有这些完成之后，就可以开始编译内核了，时间可能会比较长。

make 或 make -j*       # *为cpu核心数



四.制作根文件系统

1.通过QEMU虚拟机加载内核

cd..      #返回上级目录
sudo apt install qemu     #安装qemu
qemu-system-i386 -kernel linux-5.0.1/arch/x86/boot/bzImage

2.构造MenuOS

git clone https://github.com/mengning/menu.git
mkdir rootfs     #创建rootfs目录
cd menu
sudo apt-get install libc6-dev-i386 # 在64位环境下编译32位需安装
make rootfs

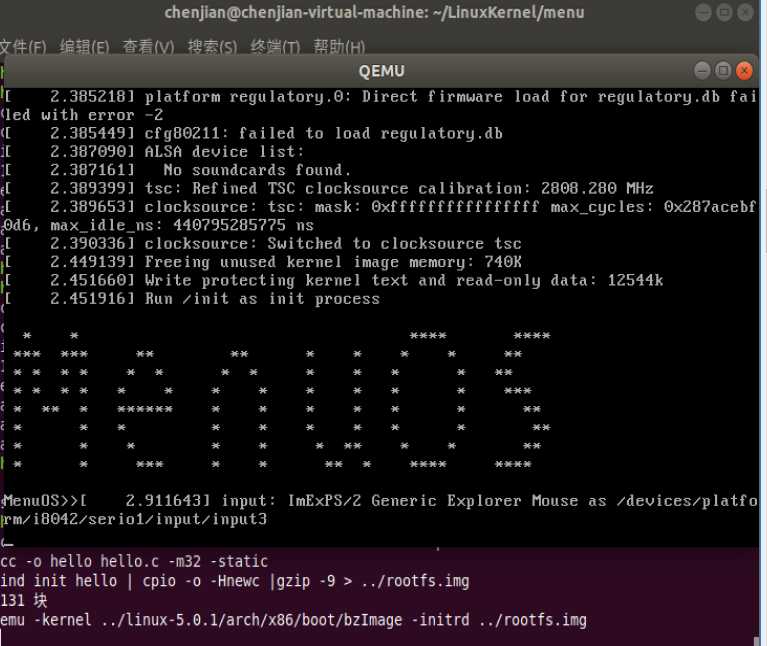

在执行make rootfs命令前，需要将Makefile文件下的qemu -kernel ../linux-3.18.6/arch/x86/boot/bzImage -initrd ../rootfs.img这一行修改成qemu-system-x86_64 -kernel ../../linux-5.0.1/arch/x86/boot/bzImage -initrd ../rootfs.img。然后执行make rootf命令会弹出如下的界面



五.验证

1.分别将TCP通信程序的服务端和客户端集成到MenuOS中

集成服务端到MenuOS中

cd ..
git clone https://github.com/mengning/linuxnet.git
cd linuxtnet/lab2
make
cd ../../menu/
make rootfs

集成客户端到MenuOS中

cd ..
cd linuxnet/lab3
make rootfs

在执行make rootfs命令前，同样需要修改Makefile文件下的内容。

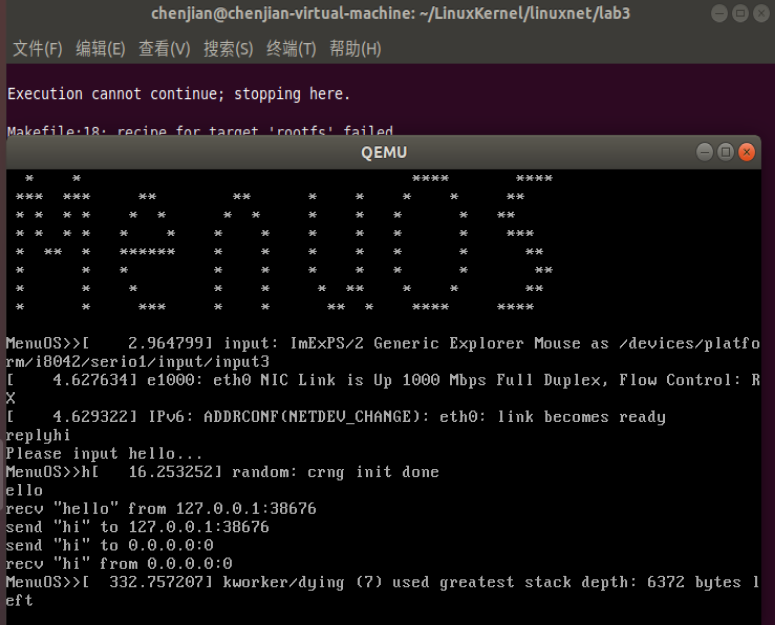

在QEMU下输入replyhi和hello，能够正常运行。



六.gdb调试跟踪内核代码

1.重新配置编译内核使之携带调试信息

make defconfig
make menuconfig

在弹出的界面中依次选择Kernel hacking—>Compile-time checks and compiler options  ---> [*] Compile the kernel with debug info，然后保存退出。

make  #重新编译，时间较长

2.在qemu中启动gdb server

qemu-system-x86_64 -kernel linux-5.0.1/arch/x86_64/boot/bzImage -hda rootfs.img -append "root=/dev/sda init=/init nokaslr" -s -S

可以看到在新打开的qemu虚拟机上，整个是一个黑屏，此时qemu在等待gdb的连接。

3.建立gdb与gdbserver之间的连接，加载vmlinux中的符号表，设置断点

#打开另一个终端输入
gdb
file ~/LinuxKernel/linux-5.0.1/vmlinux
break start_kernel    #设置断点
target remote:1234
c             #继续
list          #查看上下文

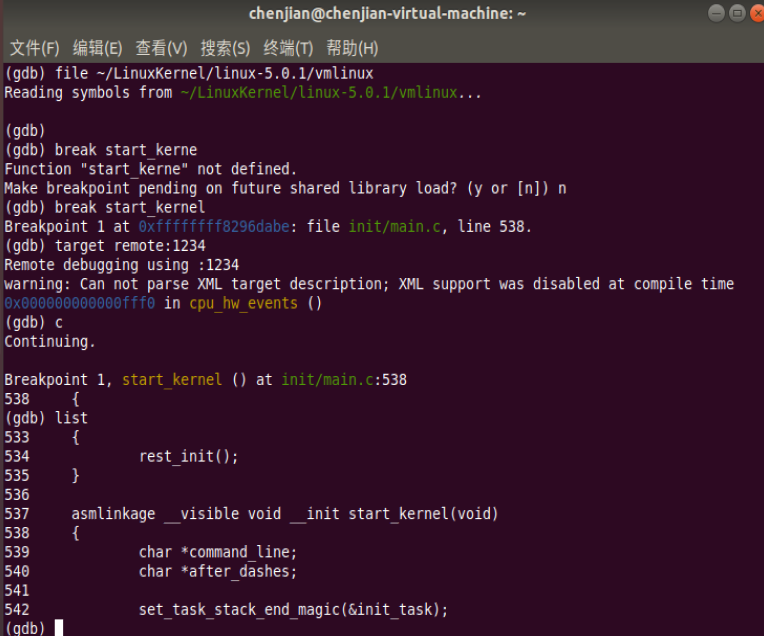

结果如下所示



参考资料：

https://github.com/mengning/net
