实验5:开源控制器实践——POX

实验5:开源控制器实践——POX

一、实验目的

  1. 能够理解 POX 控制器的工作原理;
  2. 通过验证POX的forwarding.hub和forwarding.l2_learning模块,初步掌握POX控制器的使用方法;
  3. 能够运用 POX控制器编写自定义网络应用程序,进一步熟悉POX控制器流表下发的方法。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

(一)基本要求

  1. 搭建下图所示SDN拓扑,协议使用Open Flow 1.0,控制器使用部署于本地的POX(默认监听6633端口)
  2. 阅读Hub模块代码,使用 tcpdump 验证Hub模块;
  3. 阅读L2_learning模块代码,画出程序流程图,使用 tcpdump 验证Switch模块。

(二)进阶要求

  1. 重新搭建(一)的拓扑,此时交换机内无流表规则,拓扑内主机互不相通;编写Python程序自定义一个POX模块SendFlowInSingle3,并且将拓扑连接至SendFlowInSingle3(默认端口6633),实现向s1发送流表规则使得所有主机两两互通。
  2. 基于进阶1的代码,完成ODL实验的硬超时功能。

(三)实验报告

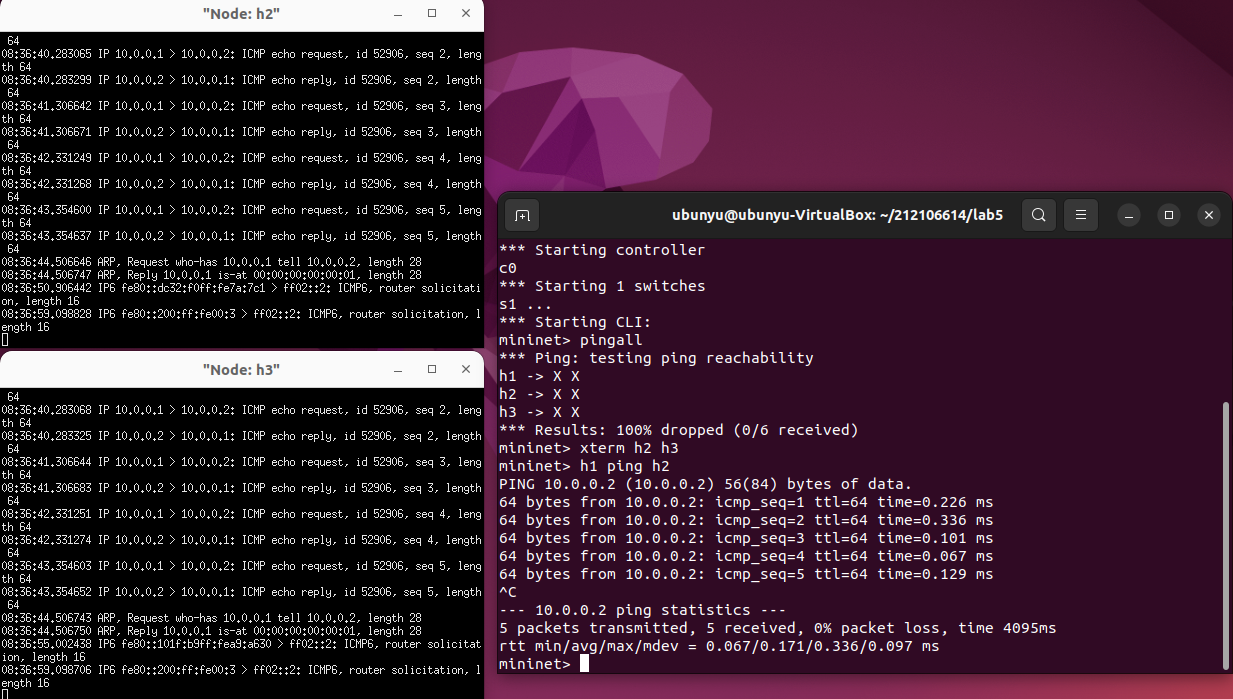

         开启Hub模块运行h1 pingh2:



 开启Hub模块运行h1 ping h3:









阅读L2_learning模块代码,画出程序流程图,使用 tcpdump 验证Switch模块。

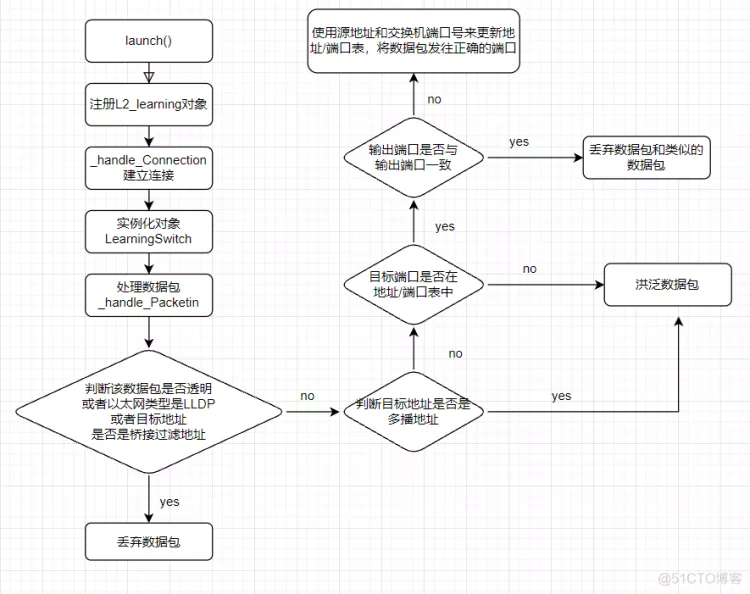

流程图






使用tcpdump验证Switch模块

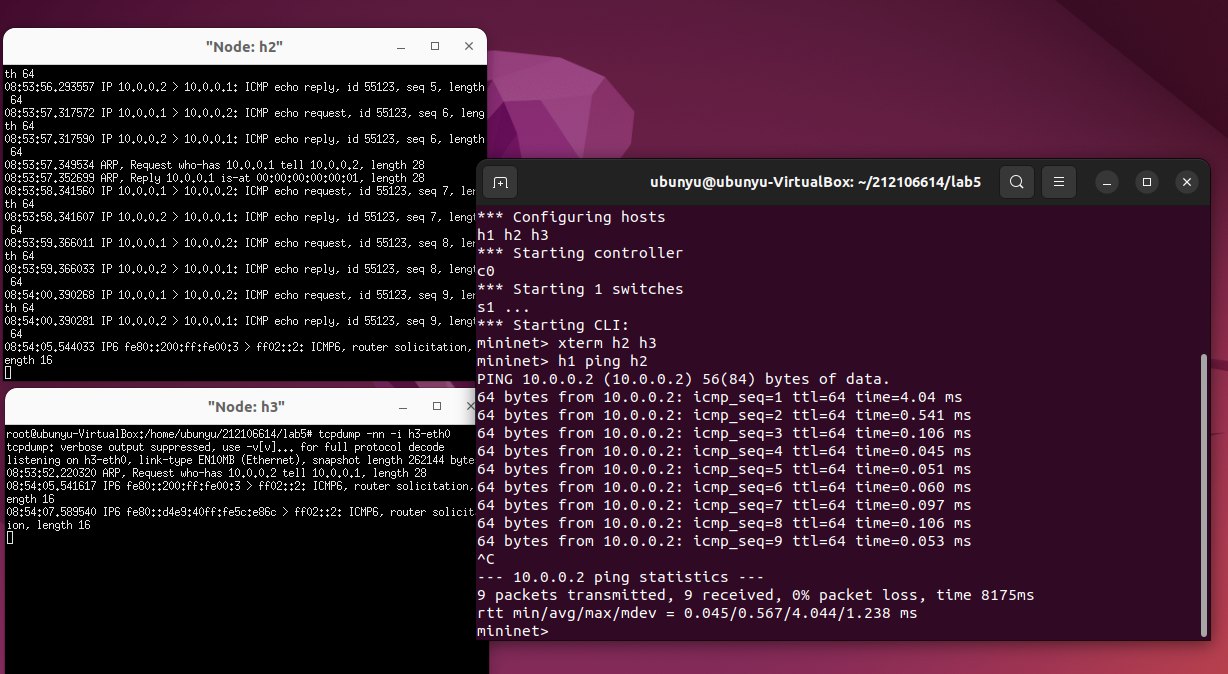

h1 ping h2

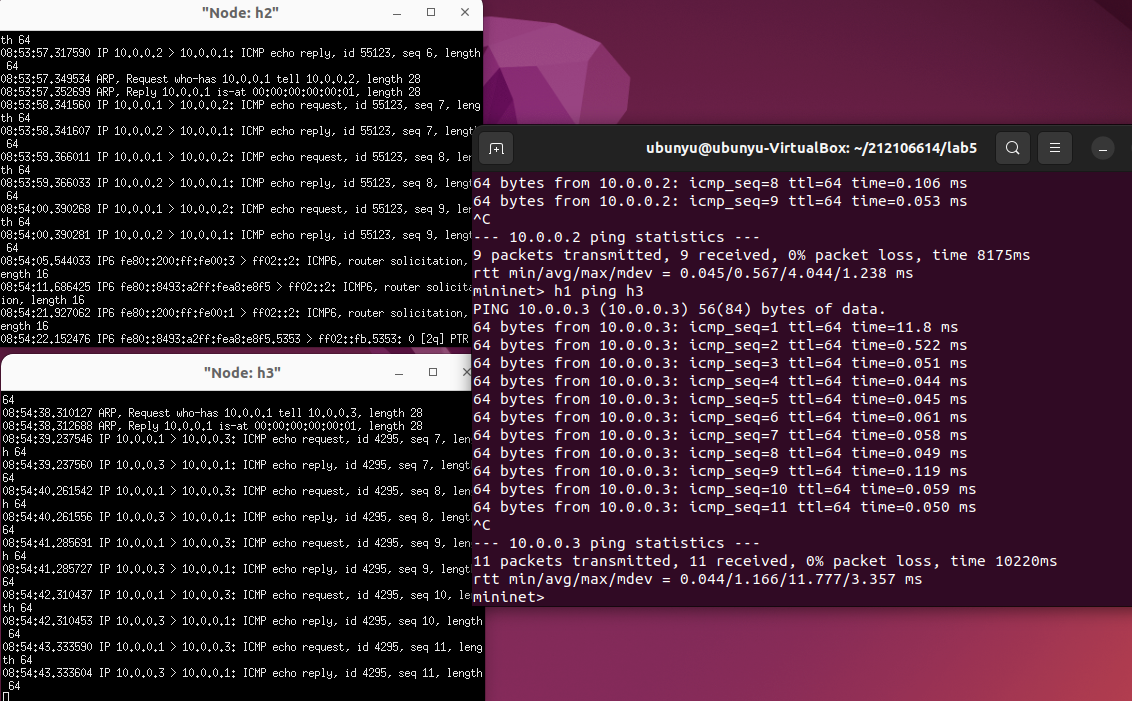

 h1 ping h3





四、个人总结

     通过这次试验了解了pox的使用,以及对于pox中hub的用法进行了实践验证,同时也了解了L2的自学习,在hub情况下,h1 ping h2时,h3也会抓到数据,ping h3 时 h2 可以抓到数据。但是在l2_learning情况下,h1 ping h2 ,h3 不会收到数据。
