实验3：OpenFlow协议分析实践

一、实验目的

能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24

查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。
（1）hello

         控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机42050端口

交换机42050端口（我最高能支持OpenFlow 1.0） ---> 控制器6633端口

于是双方建立连接，并使用OpenFlow 1.0

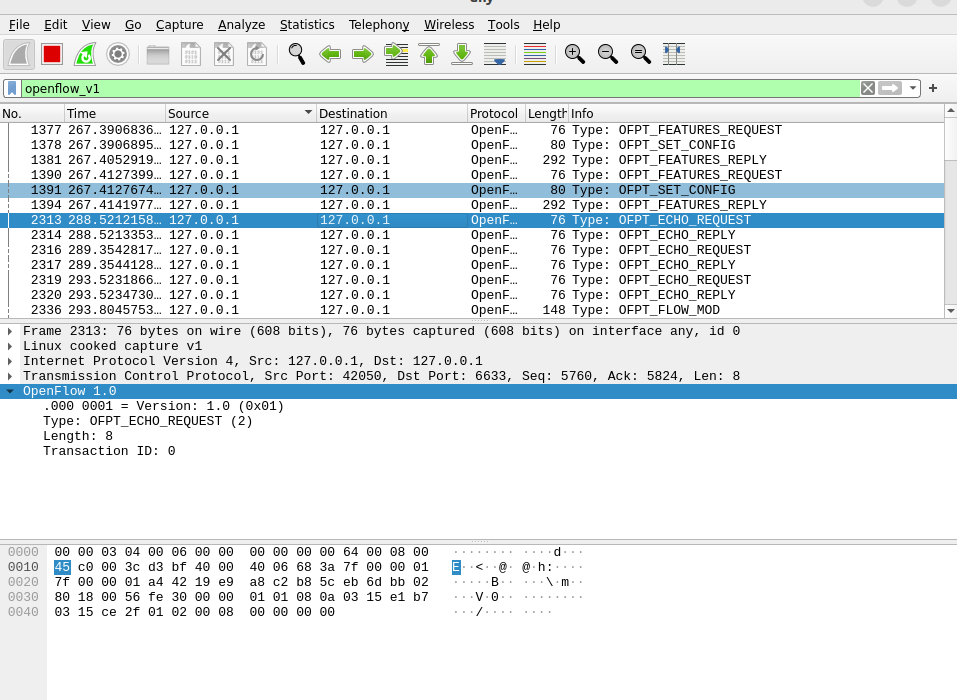

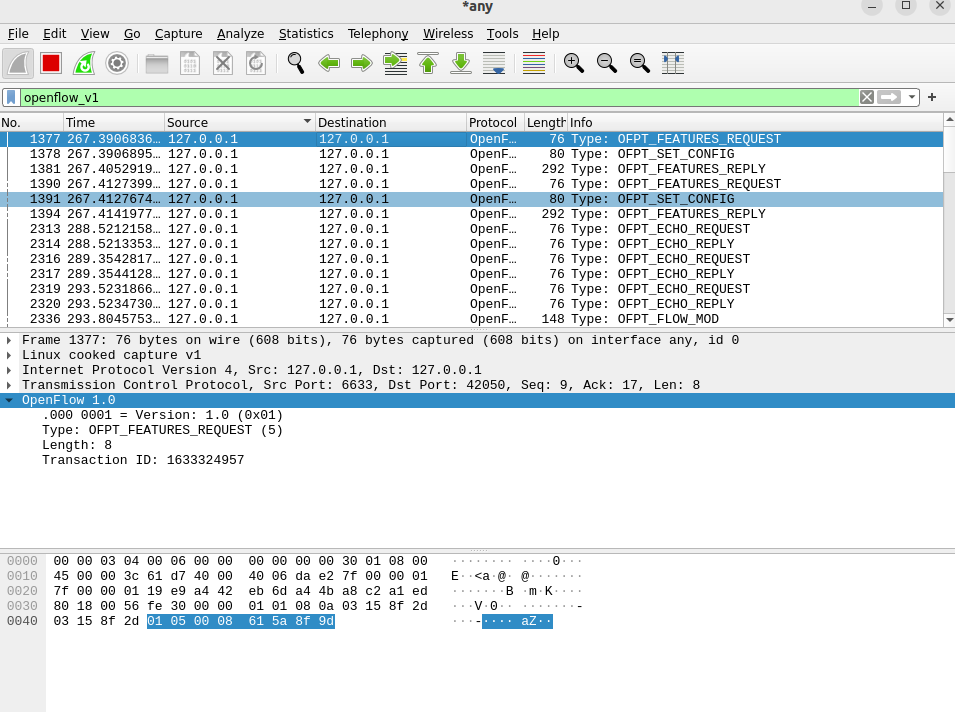

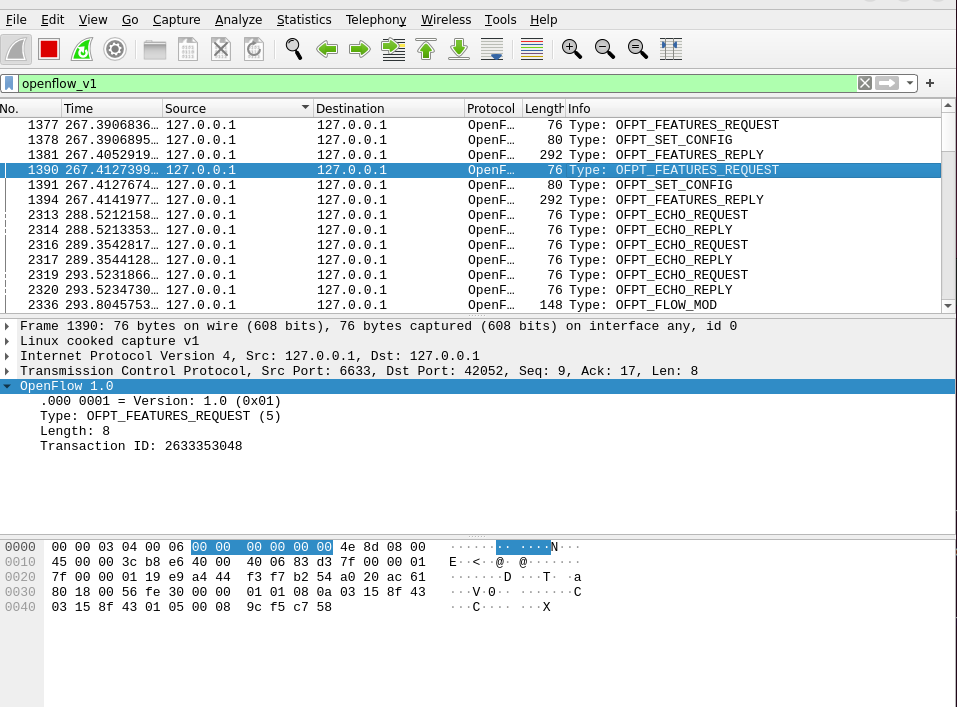

（2）Features Request / Set Conig

       控制器6633端口（我需要你的特征信息） ---> 交换机42052端口

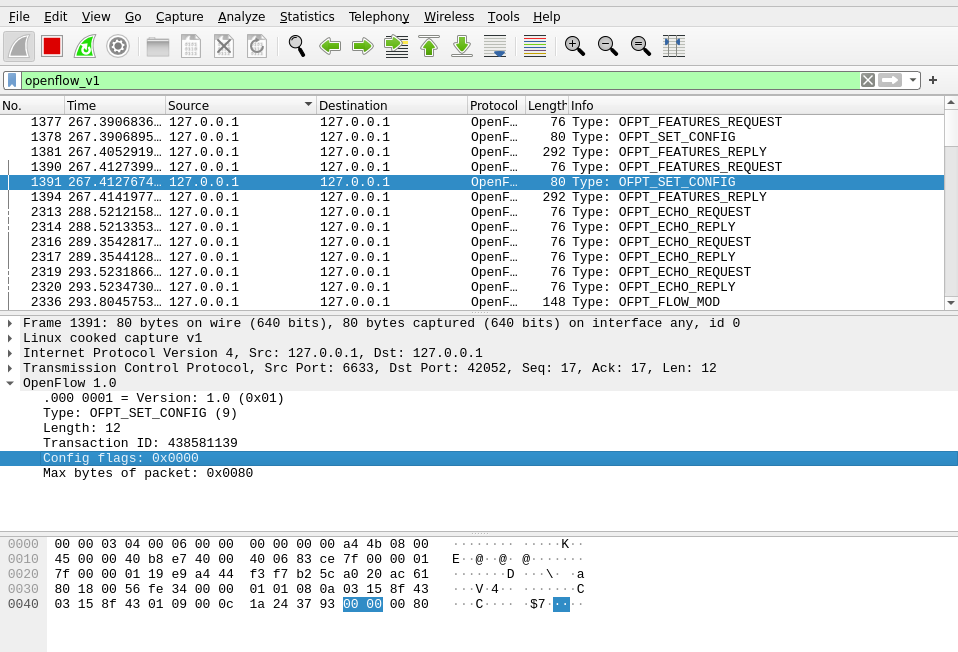

控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） --->交换机42052端口

3）Port_Status

         当交换机端口发生变化时，告知控制器相应的端口状态。

（4）Features Reply

   交换机42052端口（这是我的特征信息，请查收） ---> 控制器6633端口

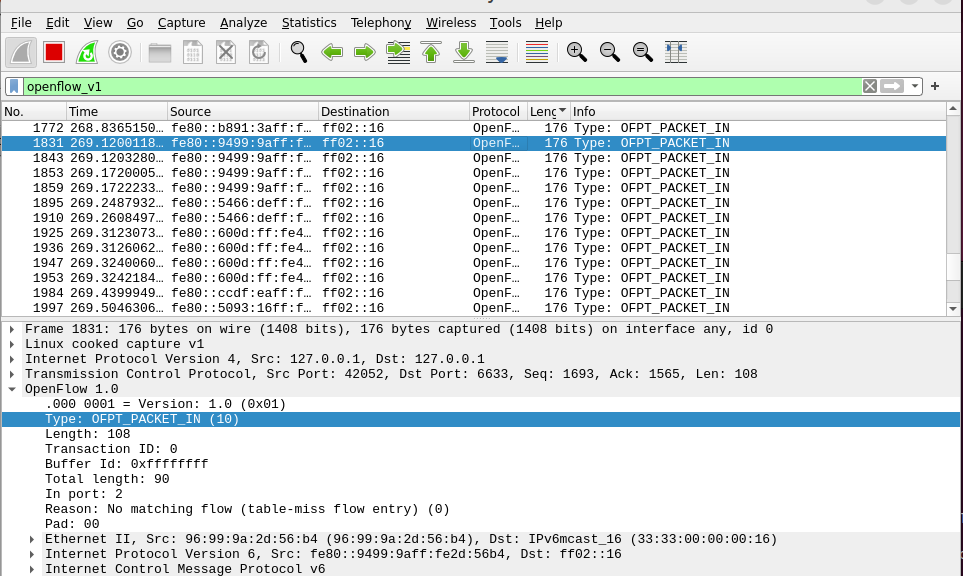

（5）Packet_in

          有两种情况：

           • 交换机查找流表，发现没有匹配条目时

           • 有匹配条目但是对应的action是OUTPUT=CONTROLLER时

   交换机42052端口（有数据包进来，请指示）--- 控制器6633端口

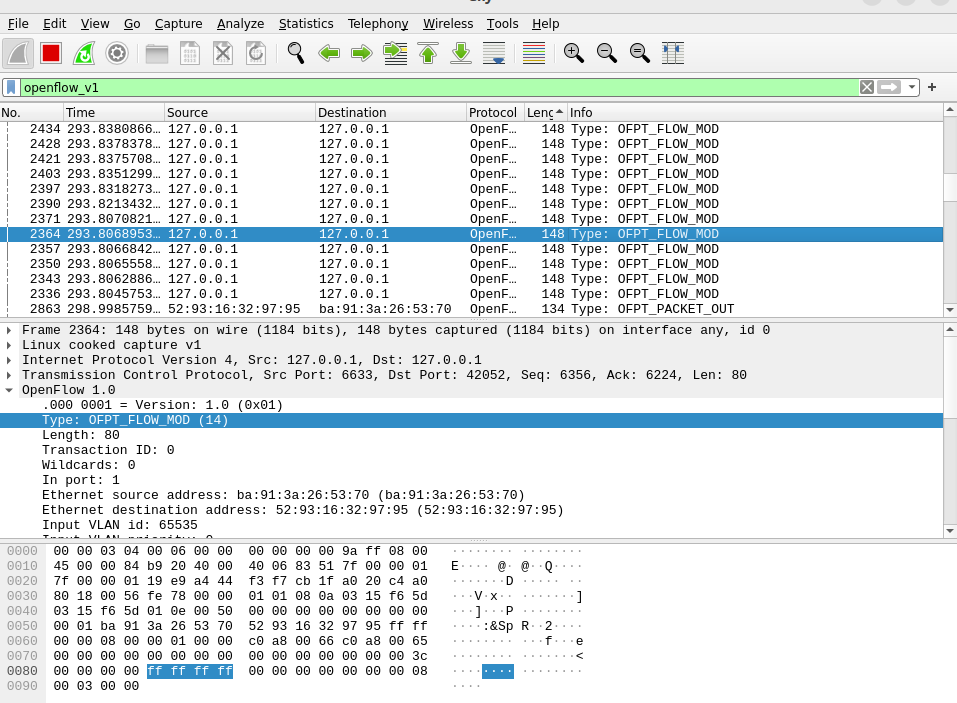

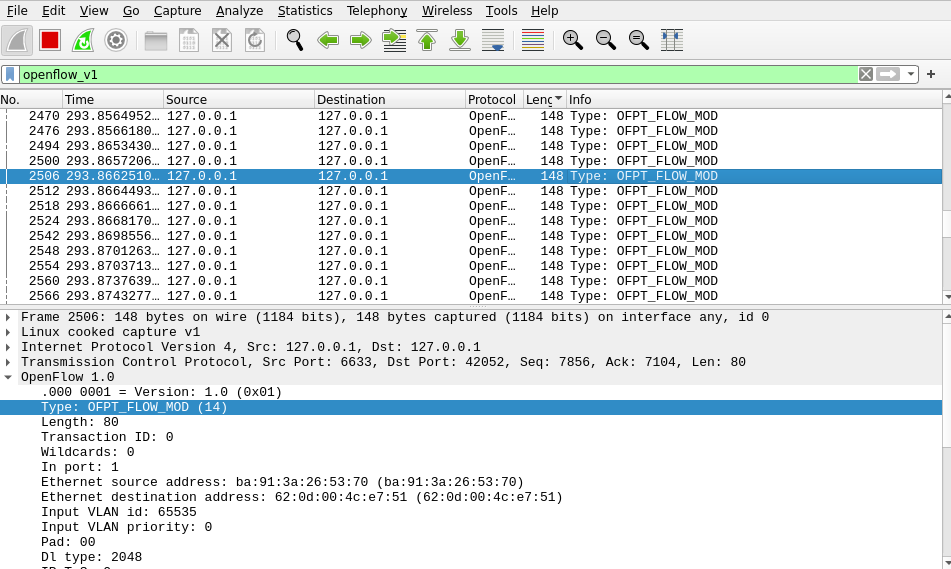

6）Flow_mod

         分析抓取的flow_mod数据包，控制器通过6633端口向交换机42052端口、交换机42052端口下发流表项，指导数据的转发处理

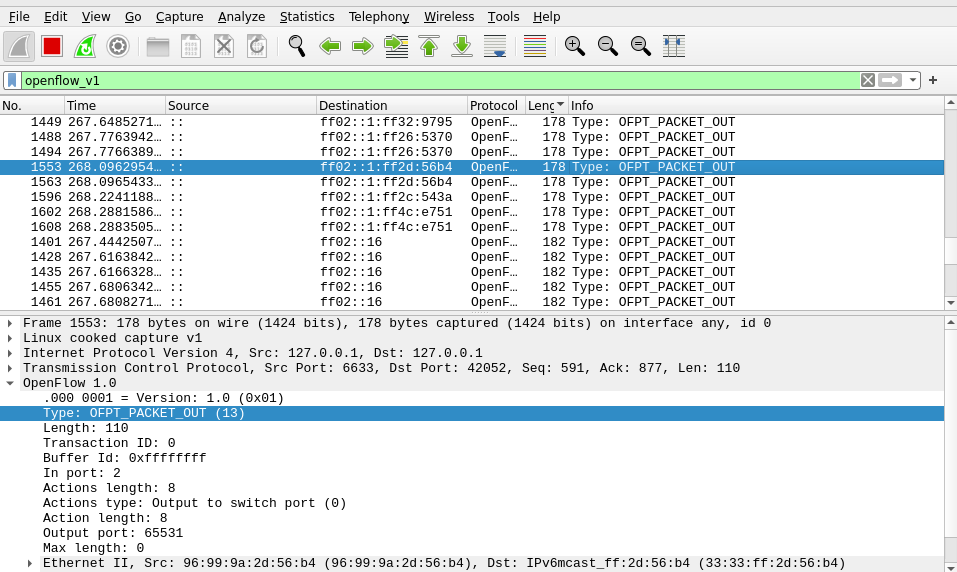

7）Packet_out

          控制器6633端口（请按照我给你的action进行处理） ---> 交换机42052端口
回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

答：交换机与控制器建立通信时使用的是TCP协议。
个人总结

　　本次实验通过抓取数据包、分析数据包学习了OpenFlow协议下控制器和交换机的交互过程。并且查阅了OpenFlow源码，查看了OpenFlow主要消息类型对应的数据结构定义。实验难度我感觉不⼤，拓扑的搭建在前⾯实验已经⽐较熟悉，主要就是wireshark抓包以及查找分析数据包，然后对照⽬的端⼝和源端⼝以及查到的各种消息的数据结构定义，对交换机与控制器的消息交互过程更加熟悉。
