实验1：SDN拓扑实践

实验1：SDN拓扑实践

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

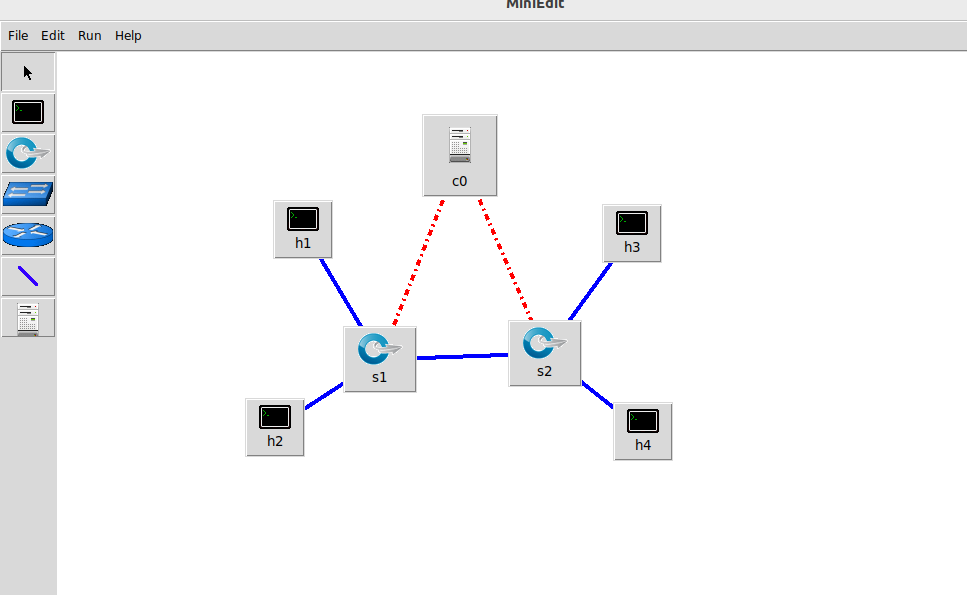

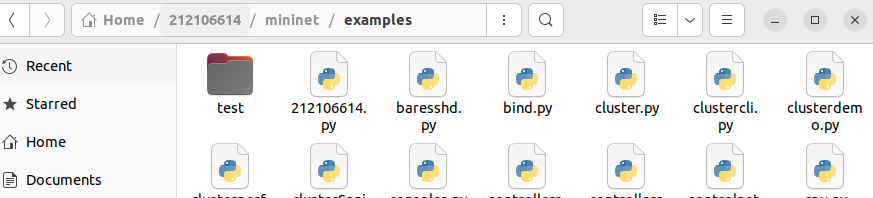

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。












2. 使用Mininet的命令行生成如下拓扑：

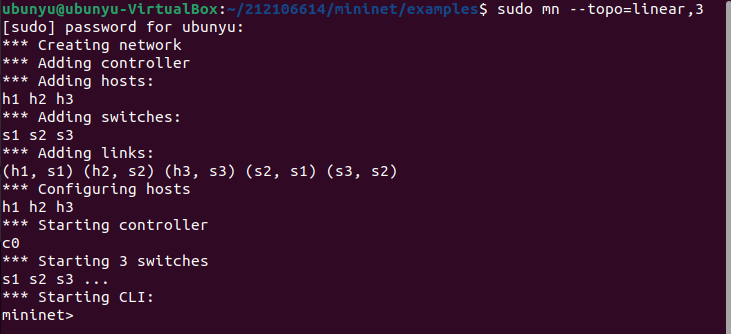

   a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

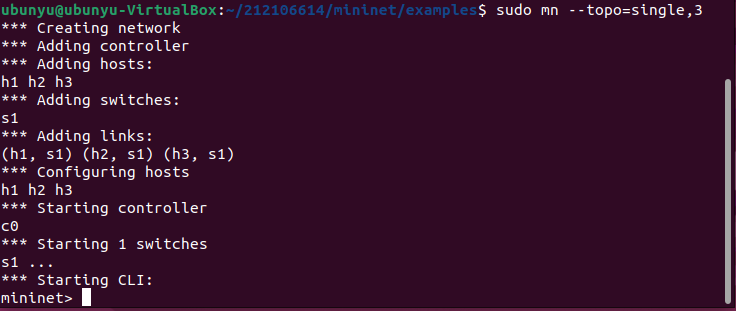

   b) 3台主机，每个主机都连接到同1台交换机上。

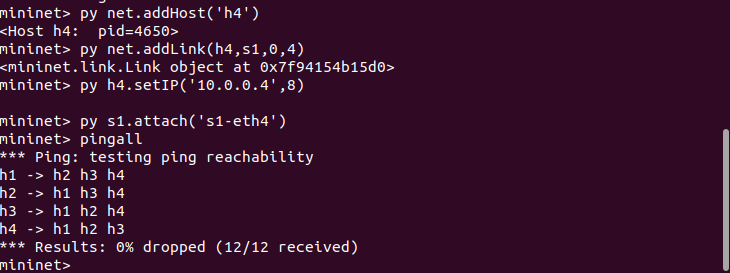

3. 在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

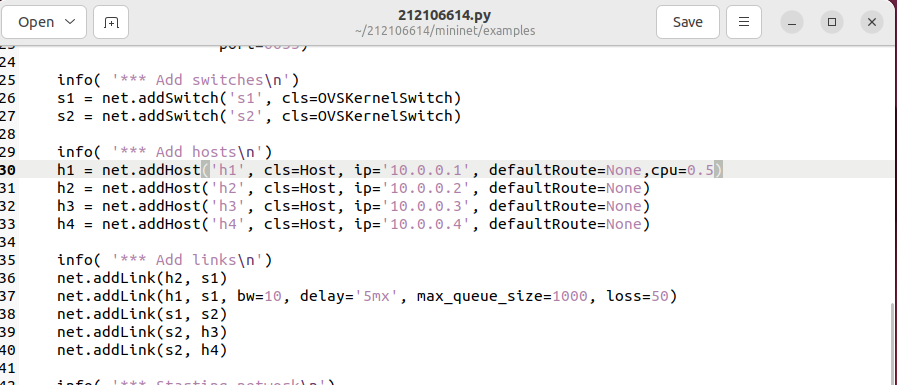

4. 编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
   a) h1的cpu最高不超过50%；
   b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。







   （二）进阶要求

   编写Python脚本，生成如下数据中心网络拓扑，要求：

   • 编写.py拓扑文件，命名为“学号_fattree.py”；

   • 必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

   • 设备名称必须和下图一致；

   • 使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。


   •



   四、个人总结

        由于没有代码基础，只能边照着样例边敲代码边尝试理解。在理解拓扑原型的基础上，主要碰到的问题在于代码方面不是很熟练，对于简单的创建、进入目录等代码比较好上手，而对于其他类型的长串指令代码，则只能根据英文来简单理解这些意思指令含义，但是对于代码为何是如此进行编写则上不理解。针对这一方面的不足，需要课后另外自学，来加强自身的代码写作能力。
