实验二

一：作业信息

博客班级 https://edu.cnblogs.com/campus/ahgc/AHPU-se-JSJ18
作业要求 https://edu.cnblogs.com/campus/ahgc/AHPU-se-JSJ18/homework/11548
作业目标 掌握结构化的需求分析方法和设计
学号 3180701326

二.实验目的
（1）掌握结构化的需求分析方法；
（2）掌握分层数据流图的绘制、数据字典和加工说明的编制；
（3）掌握数据流图映射为软件结构图的方法；
（4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写；
（5）掌握测试的基本方法。

三.实验内容
（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；
答：以ATM自动取款机系统为例，用户需求：客户可以通过登录账户取款，银行可以对取款机添加金钱。
系统需求：
(1)客户将银行卡插入读卡器，读卡器识别卡的真伪，并在显示器上提示输入密码。
(2)客户通过键盘输入密码，取款机验证密码是否有效。如果密码错误提示错误信息，如果正确，提示客户进行选择操作的业务。
(3)客户根据自己的需要可进行存款、取款、查询账户、转账、修改密码的操作。
(4)在客户选择后显示器进行交互提示和操作确认等信息。
(5) 操作完毕后，客户可自由选择打印或不打印凭条。
(6)银行职员可进行对ATM自动取款机添加现金的操作。

【实例1】机票预订系统

参考：

（1）携程网：https://flights.ctrip.com/international/search/domestic

（2）去哪儿：https://www.qunar.com/?ex_track=auto_4e0d874a

为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行

时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出

机票给顾客

【实例2】教材订购系统

销售系统的工作过程为：首先由教师或学生提交购书单，经教材发行人员审核是有效购书单后，开发票、登记并返给教师或学生领

书单，教师或学生即可去书库领书。

采购系统的主要工作过程为：若是脱销教材，则登记缺书，发缺书单给书库采购人员；一旦新书入库后，即发进书单通知给教材发

行人员。

【实例3】图书管理系统

参考：http://lib.ahpu.edu.cn/

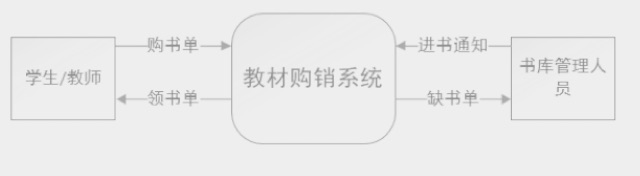

顶层图

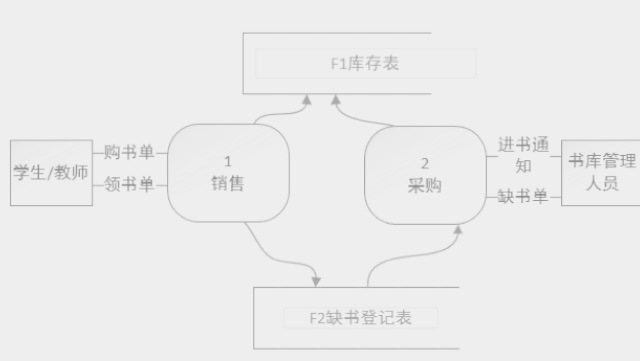

一层图

二层图

2、数据字典
系统的主要数据字典如下：

3、系统功能结构图

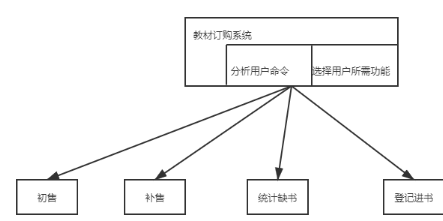

（1）教材购销系统的最初上层框架设计

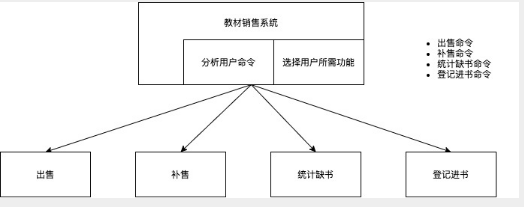

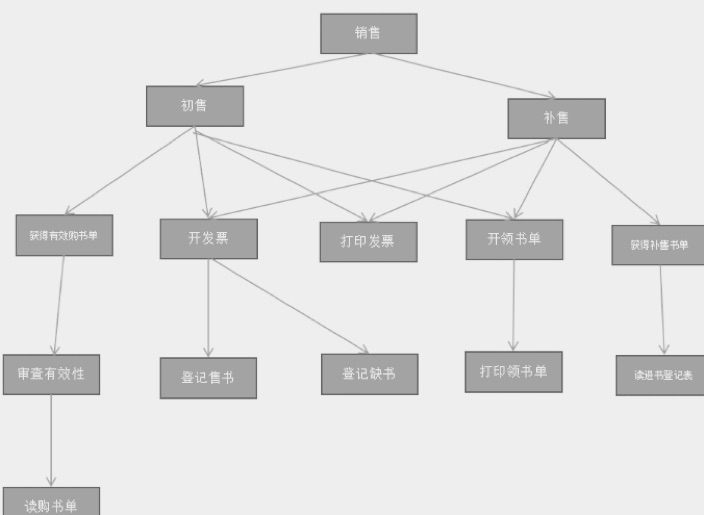

（2）销售子系统初始 SC 图

（3）采购子系统初始 SC 图

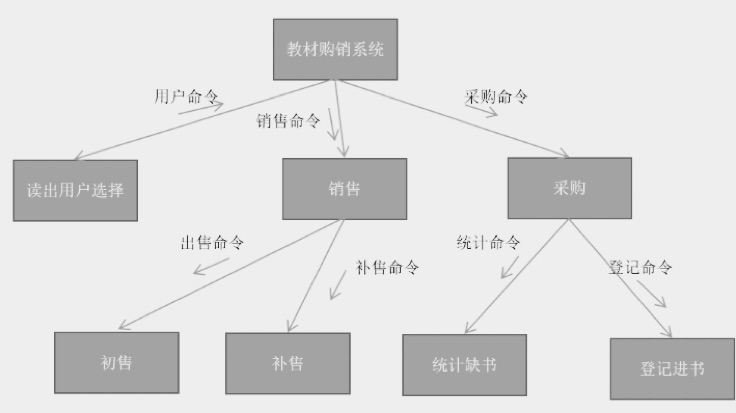

（4）最终 SC 的上层框架

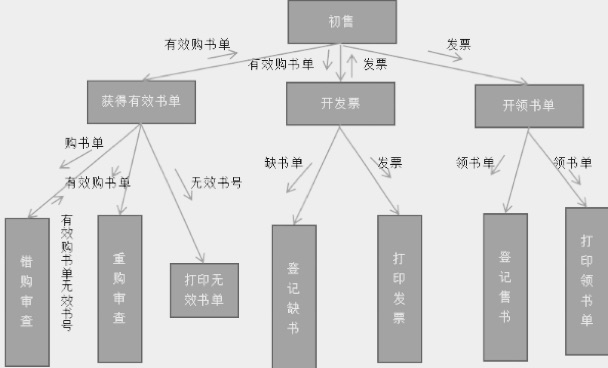

（5）初售动作分支的最终 SC 图

4、思考题
（1）简述需求说明书，概要设计，详细设计说明书的主要内容。

软件需求说明书的编制是为了使用户和软件开发者双方对该软件的运行环境、功能和性能需求的初始规定有一个共同的理解，使之成为整个开发工作的基础；概要设计说明书编制的目的是说明对程序 系统的设计考虑，包括程序系统的基本处理流程、程序系统的组织结构、模块划分、功能分配、接口设计、运行设计、安全设计、数据结构设计和出错处理设计等，为程序的详细设计提供基础。；详细设计说明书编制目的是说明一个软件系统各个层次中的每一个程序 （每个模块或子程序）的设计考虑。

（2）结构化分析方法与面向对象分析方法有无本质上的不同？
1、结构化分析方法
分析问题的过程中各个环节联系紧密，环环相扣。主要用来分析系统的功能，是一种直接根据数据流划分功能层次的分析方法，该方法较为传统，主要适用于数据处理。主要帮助开发人员定义系统需要做什么，系统需要存储和使用那些数据，系统需要什么样的输入和输出，以及如何把这些功能结合在一起来完成任务。面向过程分析的主要工具是数据流图（DFD）。
2、面向对象分析方法
定义在系统中工作的所有类型的对象，且对象之间相互独立，互不影响，但通过整体性的协调和相互作用完成任务，构成完整的体系。面向对象的方法关注的是事件、重用和继承，关注的多态，它自己有一整套独特的思维方式，这和面向过程方法是根本不同的。但相对于结构化分析方法而言呢，其各个部分或者环节是可以经过修改的，而且不会对其他部分造成多余的影响。 面向对象分析方法主要分为问题分析和应用分析两个方面。面向对象分析方法则是根据获得的需求信息从中抽象出类与对象并分析他们之间的静态关系，再结合实际问题，确定对象的动态行为以及对象间的信息传递，以此建立需求模型。主要工具是统一建模语言（UML）。

（3）对数据流图进行审查有何意义？
检查图中是否存在错误或不合理(不理想)的部分确保两大特性
一致性：分层DFD中不存在矛盾和冲突。
完整性：是否有遗漏的数据流、加工等

（4）给出一次完整的会议讨论纪要，包括议题，最终结果。
