蜂鸣器——清翔单片机（V3.0）

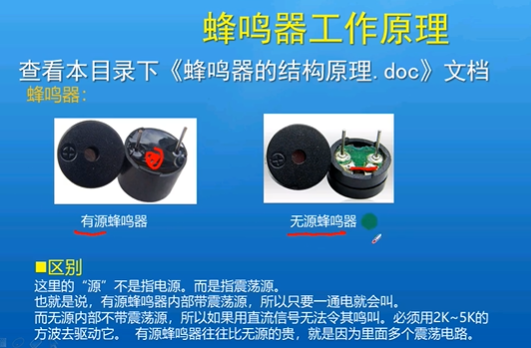

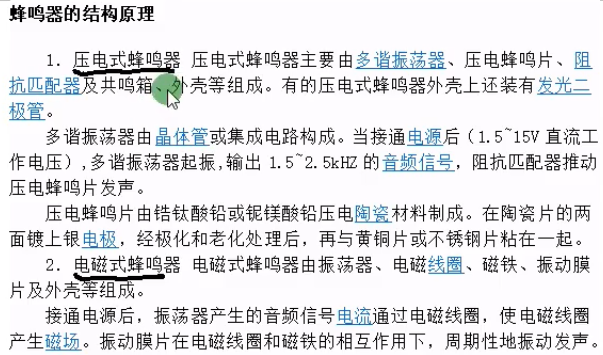

一、蜂鸣器工作原理

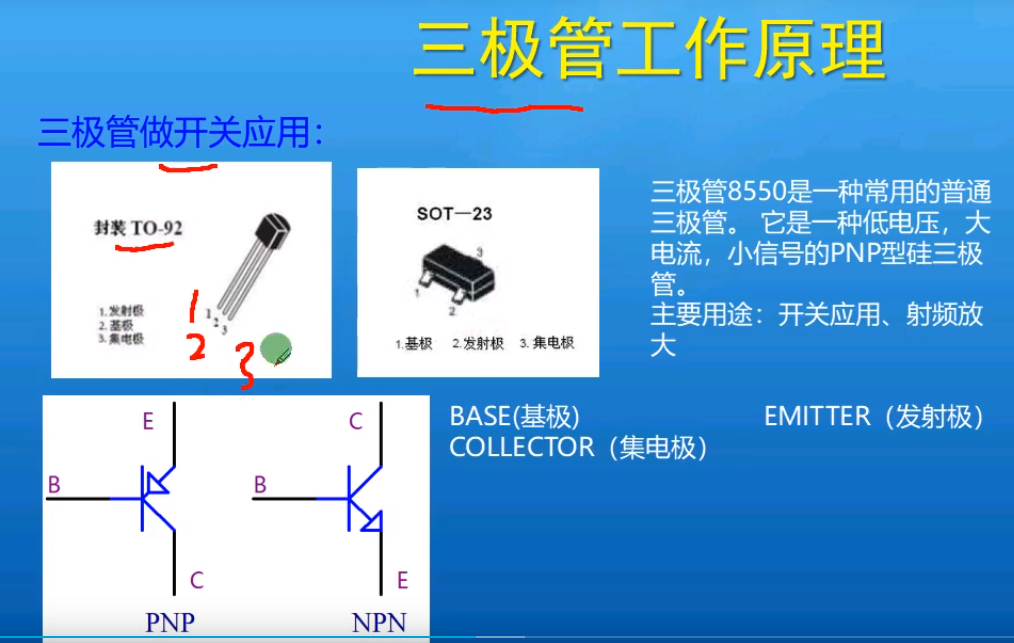

二、三极管工作原理

三极管：

1.PNP：电流从E极->B极

当B极流过大于1mA的电流，或者E>B  0.7V的电压时，三极管导通；否则截止。

2.NPN：电流从B极->E极

当IB(B->E) > 1mA,或B>E 0.7V时，三极管导通；否则截止。

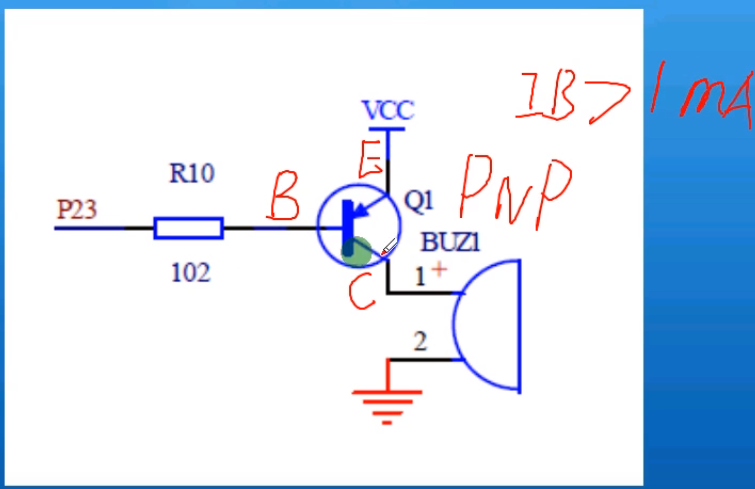

三、相关原理图分析

四、实践编程

#include <reg52.h>
#include <intrins.h>

#define uint unsigned int
#define uchar unsigned char

sbit beep = P2^3;
uchar temp;

void delay(uint z)
{
    uint x,y;
    for(x = z;x > 0;x--)
        for(y = 114;y > 0;y--);
}

void main()
{
    temp = 0xf0;
    P1 = temp;
    delay(100);
    while(1)
    {
        temp = _crol_(temp,1);
        P1 = temp;
        beep = ~beep;
        delay(100);
    }

}
