电子电路基础——清翔51单片机

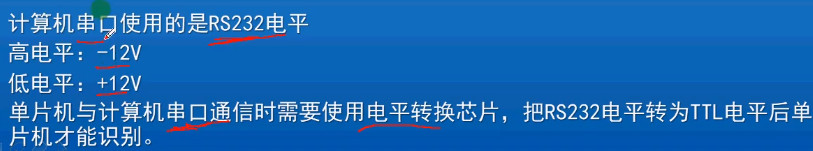

一、电平特性

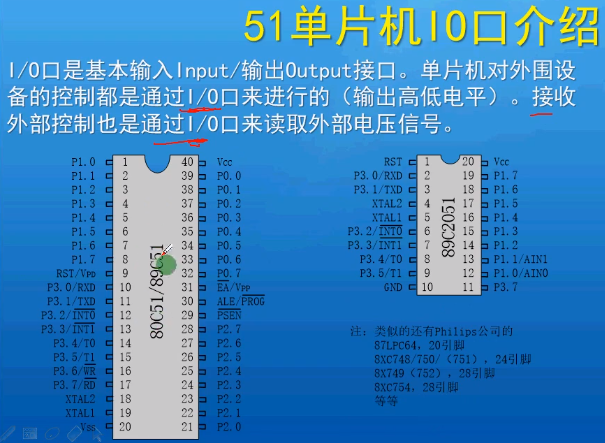

二、单片机I/O口介绍

Vcc：电源脚

Vss：接地脚

P1.0~P1.7：8位IO口

RST：复位引脚

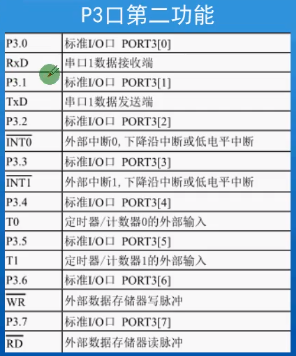

P3.0~P3.7(第二功能)：8位IO口

P0.0~P0.7：8位IO口

P2.0~P2.7：8位IO口

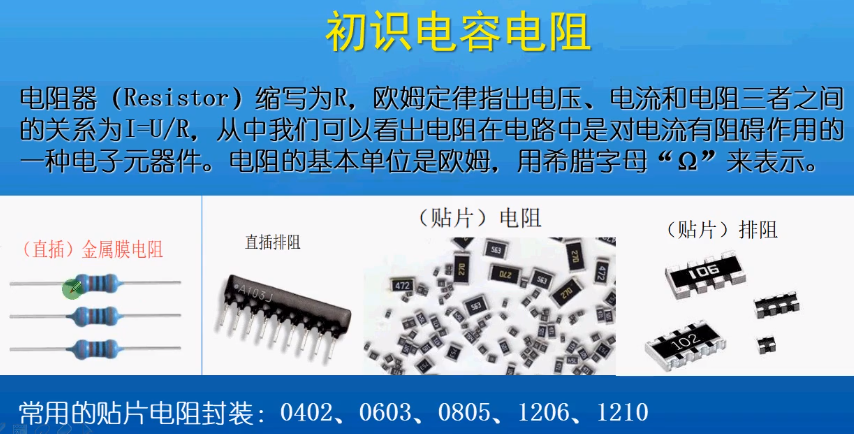

三、初识电容电阻



直插排阻：图中共9个引脚，说明有8个电阻，其中一个脚为公共脚









（直插）机型电解电容（长正短负）：

1000微法表示电容容量

16V：表示电容耐压值。（一般比应用系统高2~3倍）

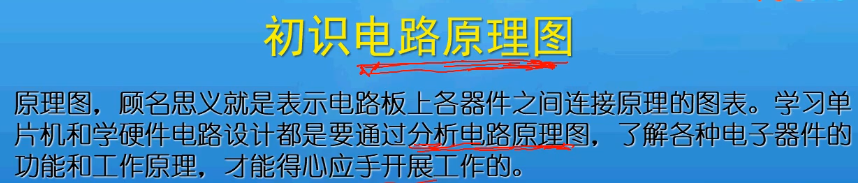

四、初识电路原理图

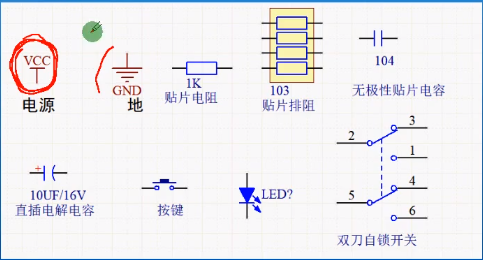

 原理图中常见的一些符号：

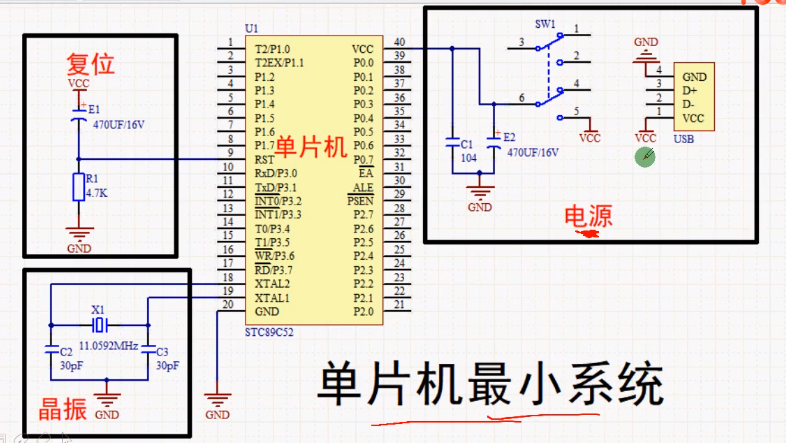

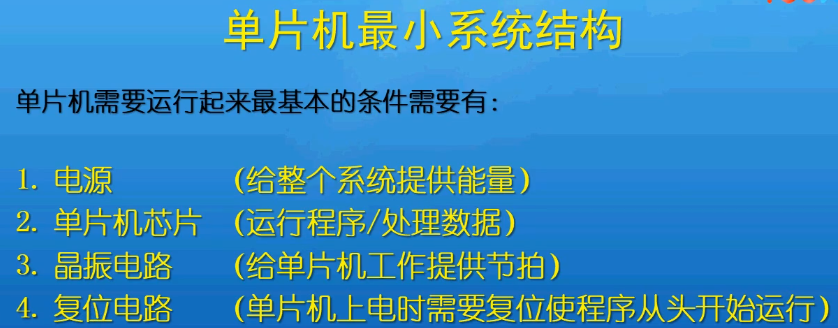

五、单片机最小系统结构





电源：5V

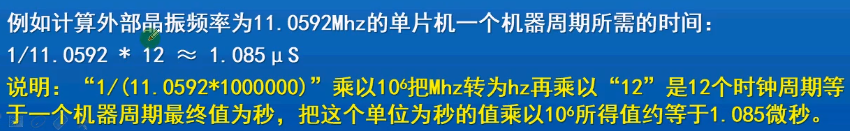

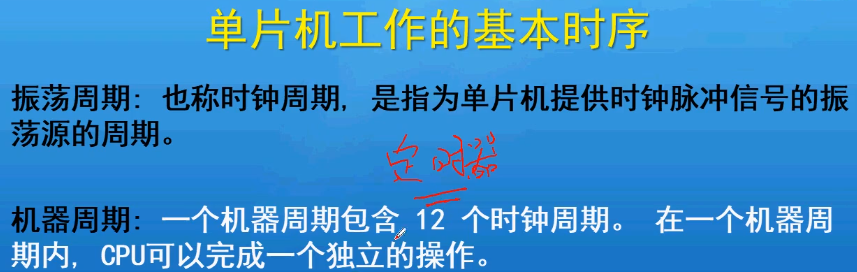

六、单片机工作的基本时序
