VLAN原理与配置

1什么是VLAN

2VLAN的基本概念

3VLAN的应用

4VLAN的配置示例







什么是VLAN

传统以太网的问题：

1在典型交换网络中，当某台主机发送一个广播帧或未知单播帧时，该数据帧会被泛洪，甚至传递到整个广播域。

2广播域越大，产生的网络安全问题、垃圾流量问题，就越严重。

虚拟局域网：

虚拟局域网VLAN可以隔离广播域。

特点：不受地域限制。同一VLAN内的设备才能直接进行二层通信。

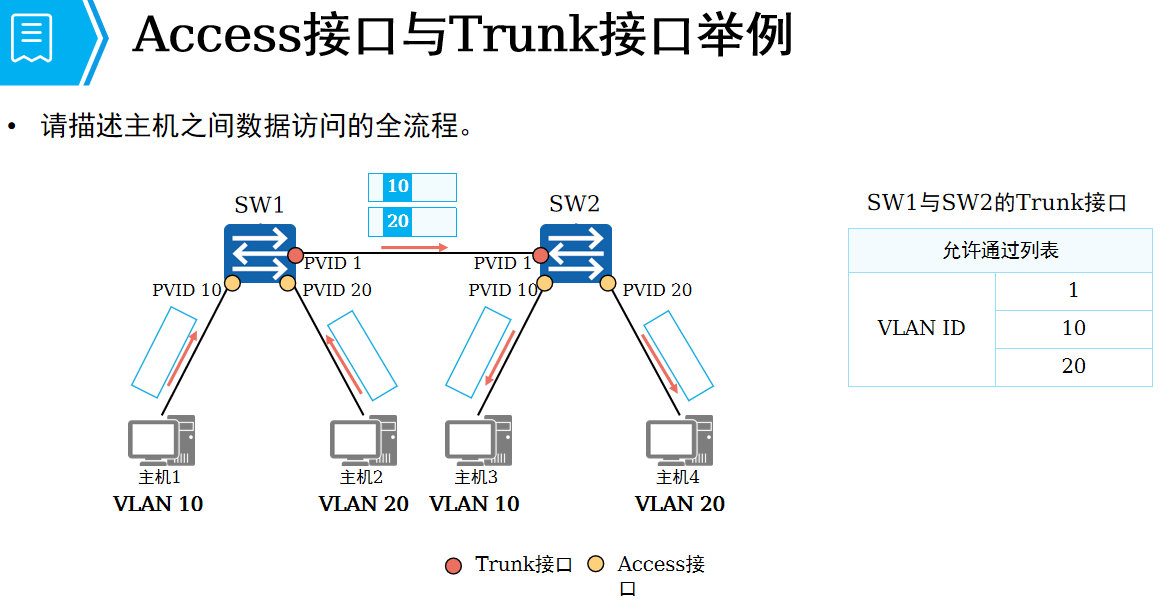

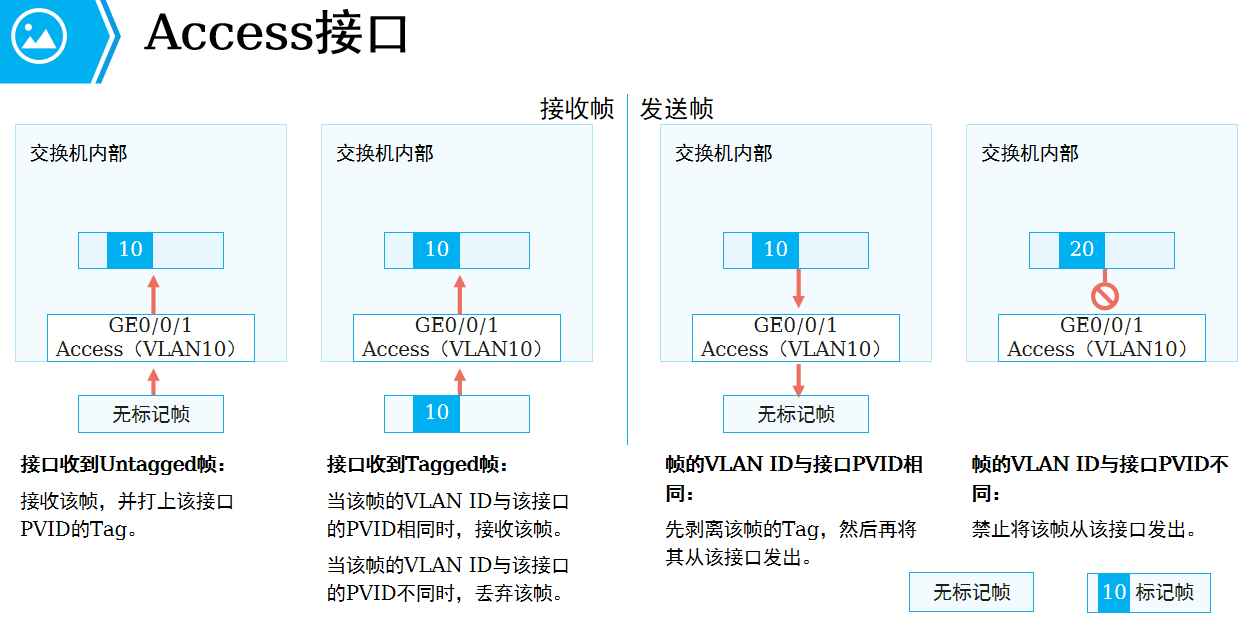

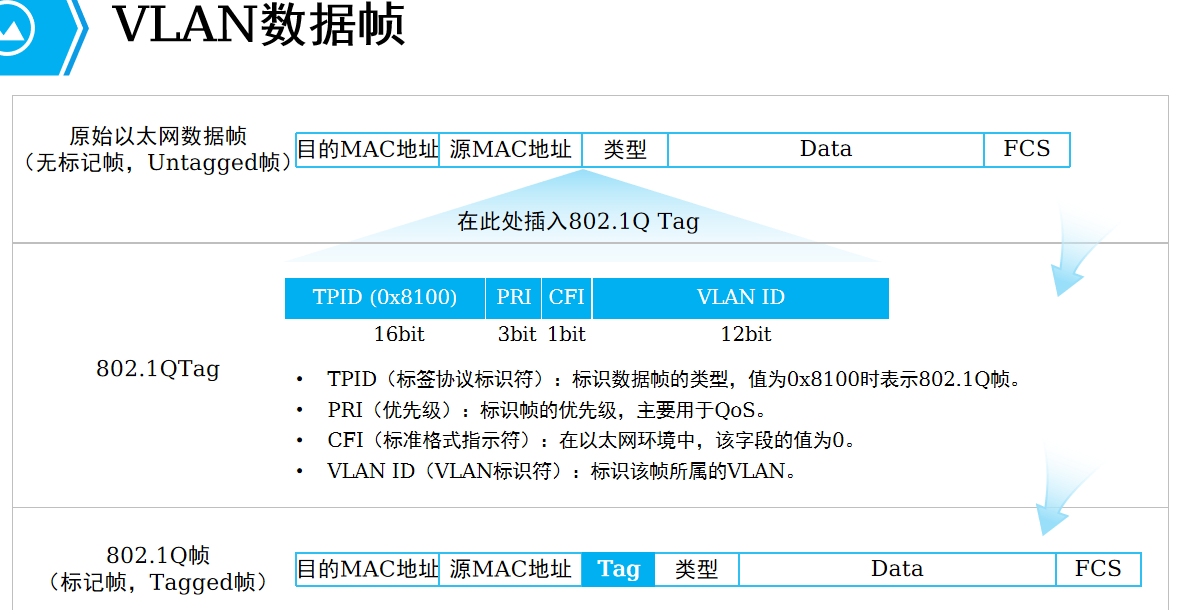

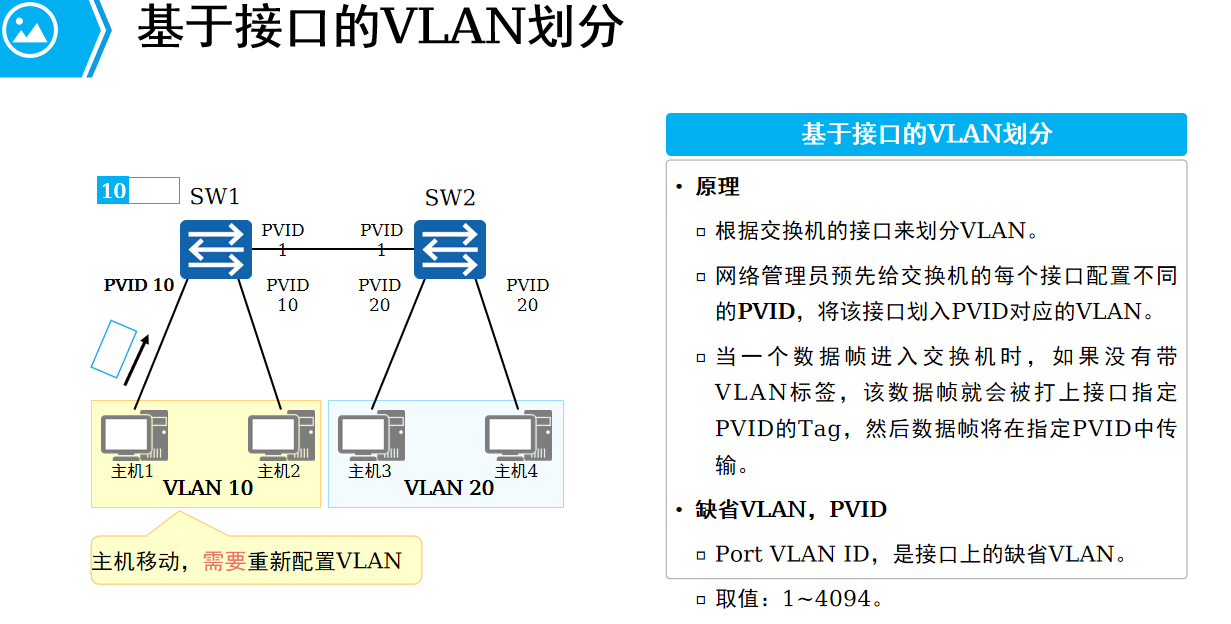

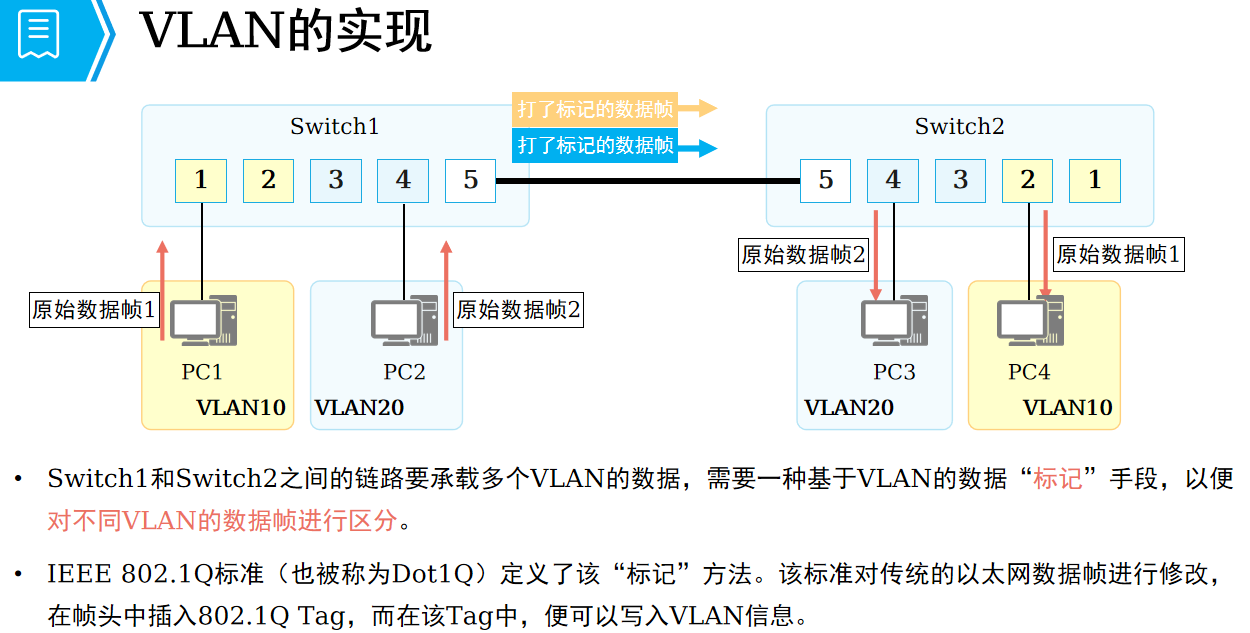

VLAN的基本概念

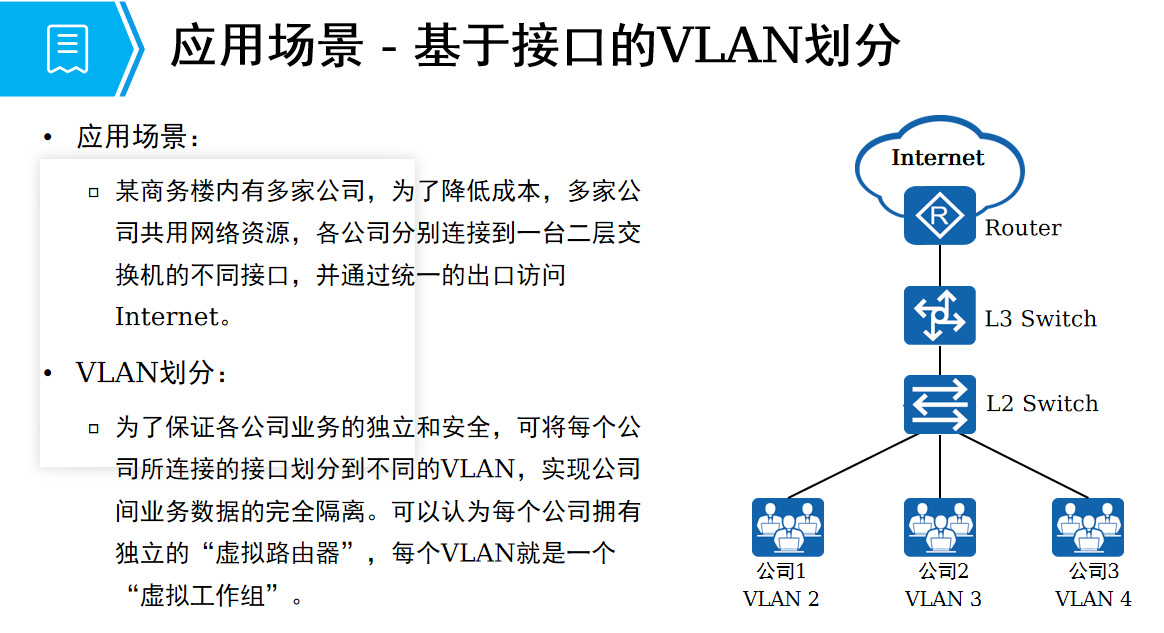

VLAN的应用









VLAN的配置示例

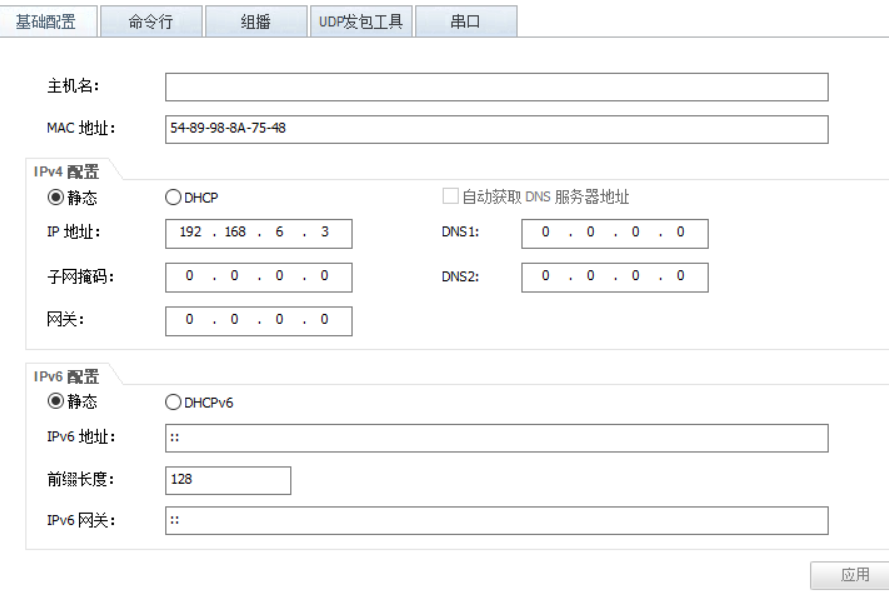

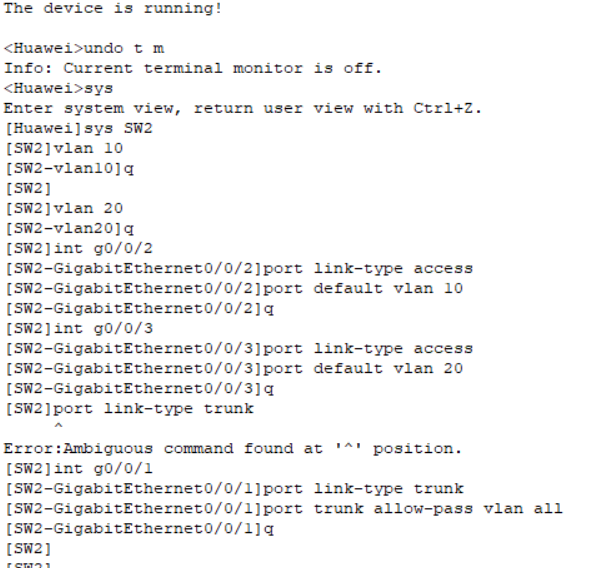

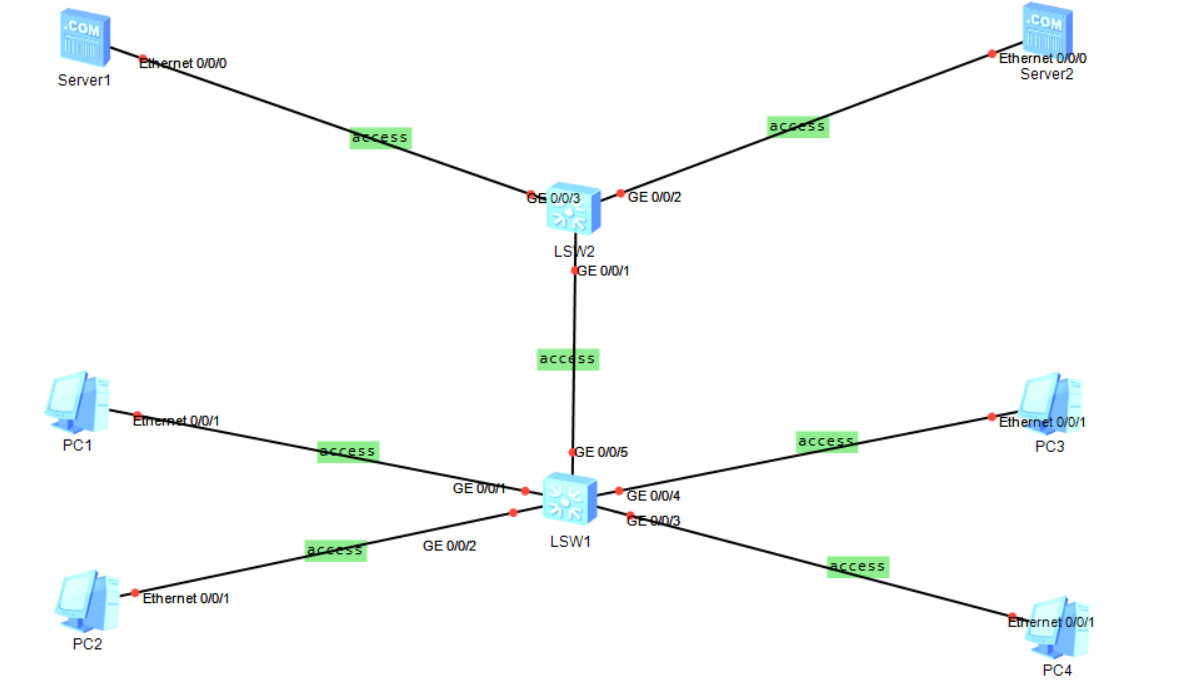

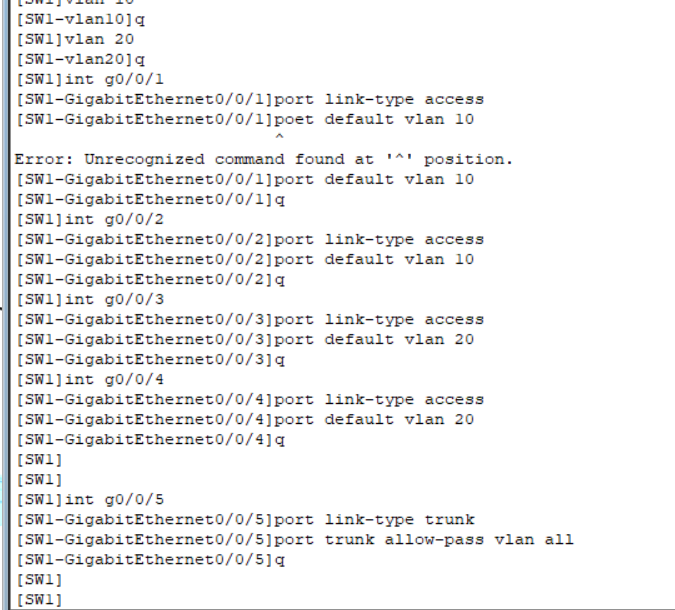

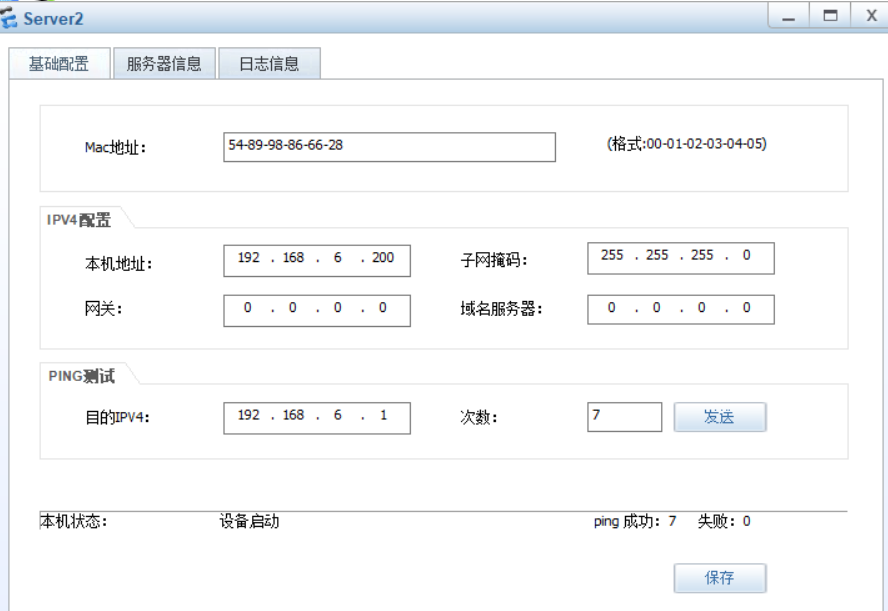

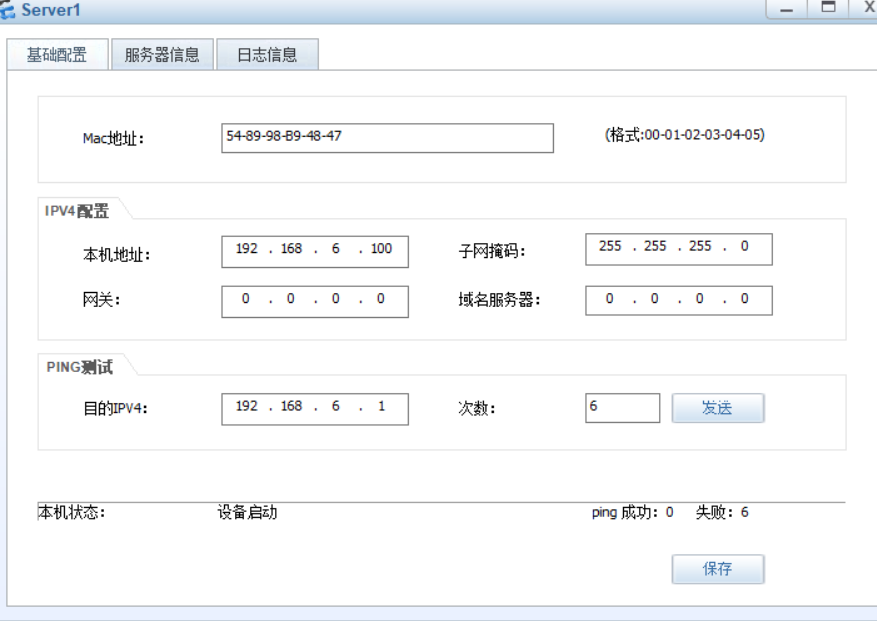

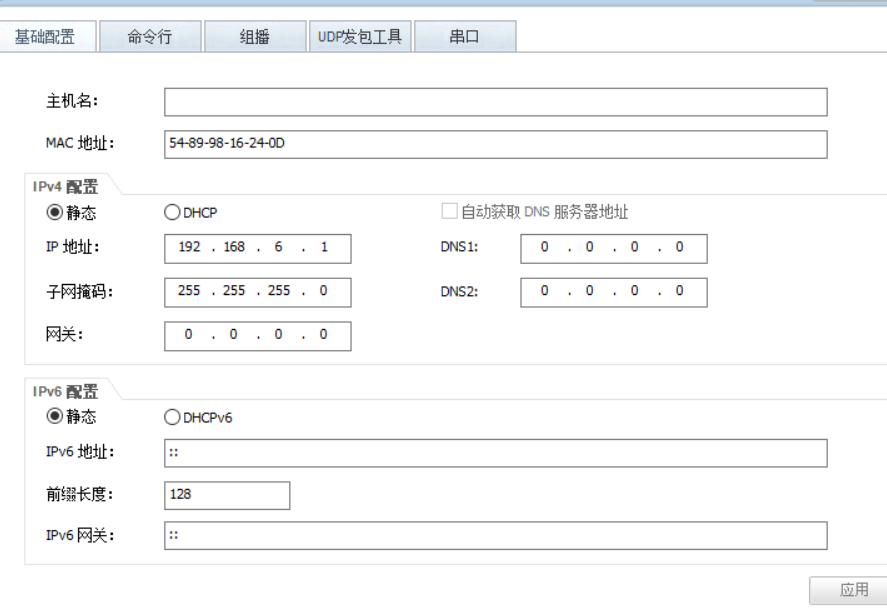

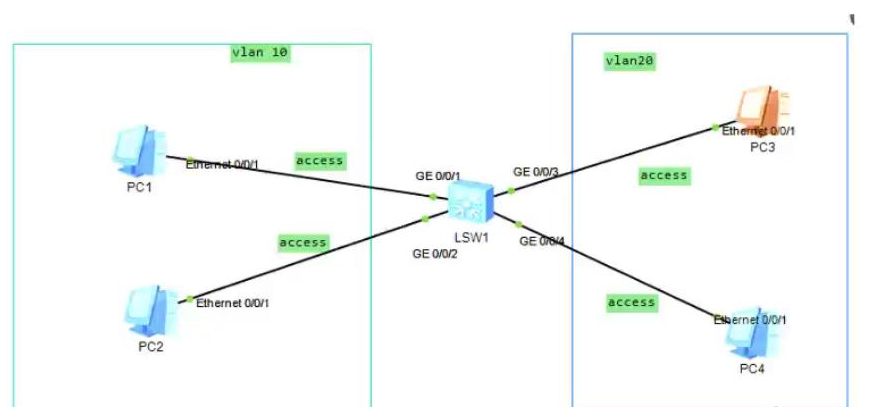

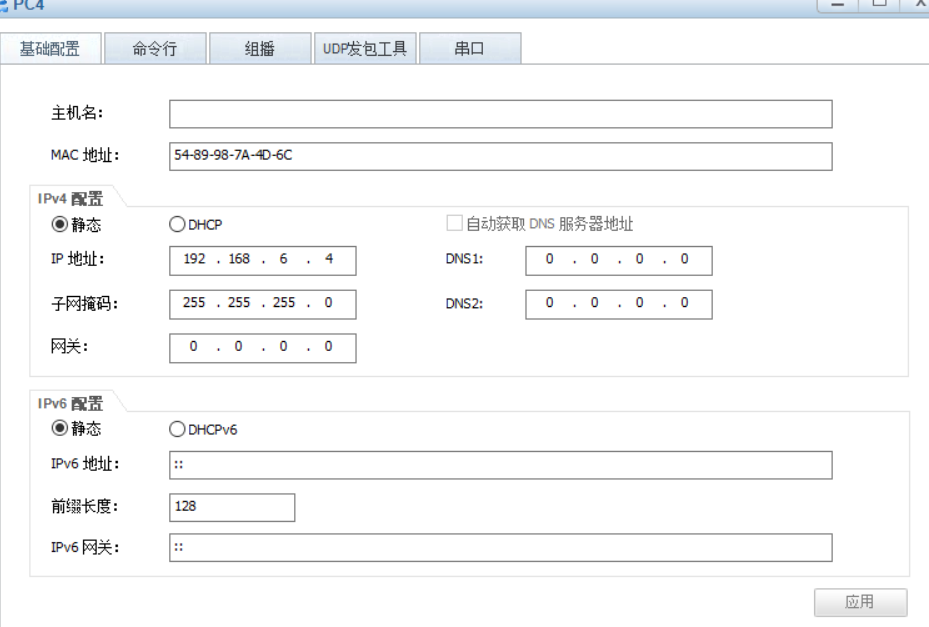

一号实验如下：







































 二号实验



 二号实验的步骤和一相同，只需将2个server，SW2 交换机给删除，同时将SW1里面的int  g0/0/5 那一段删除

部分代码解释

[sw1]int g0/0/1 #进入想要操作的端口
[sw1-GigabitEthernet0/0/1]port link-type access #设置接口模式为access
[sw1-GigabitEthernet0/0/1]port default vlan 10 #只允许带有vlan 10标签的流量通
