实验5：开源控制器实践——POX

基本要求

1.tcpdump 验证Hub模块

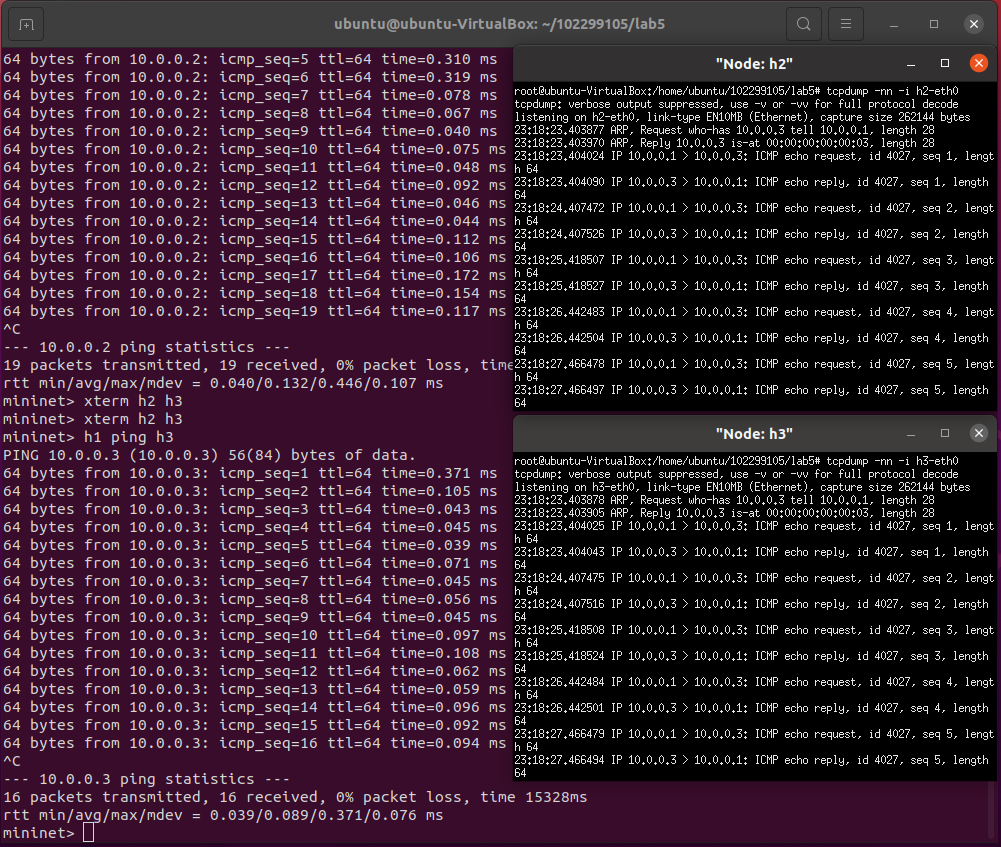

h1 ping h2的tcpdump抓包结果截图

h1 ping h3的tcpdump抓包结果截图

2.tcpdump 验证Switch模块

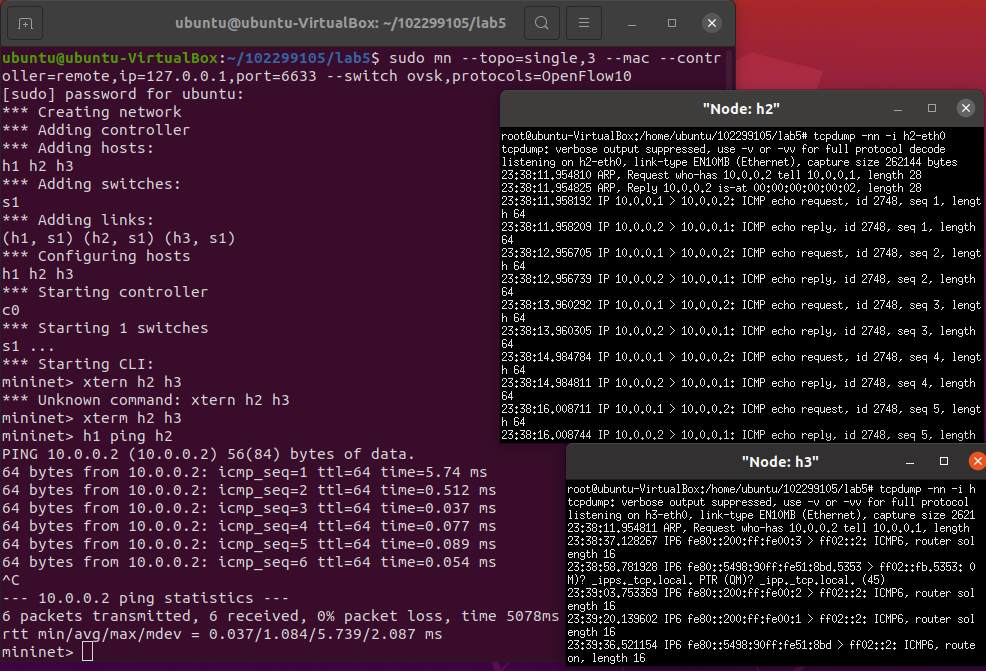

h1 ping h2的tcpdump抓包结果截图

h1 ping h3的tcpdump抓包结果截图

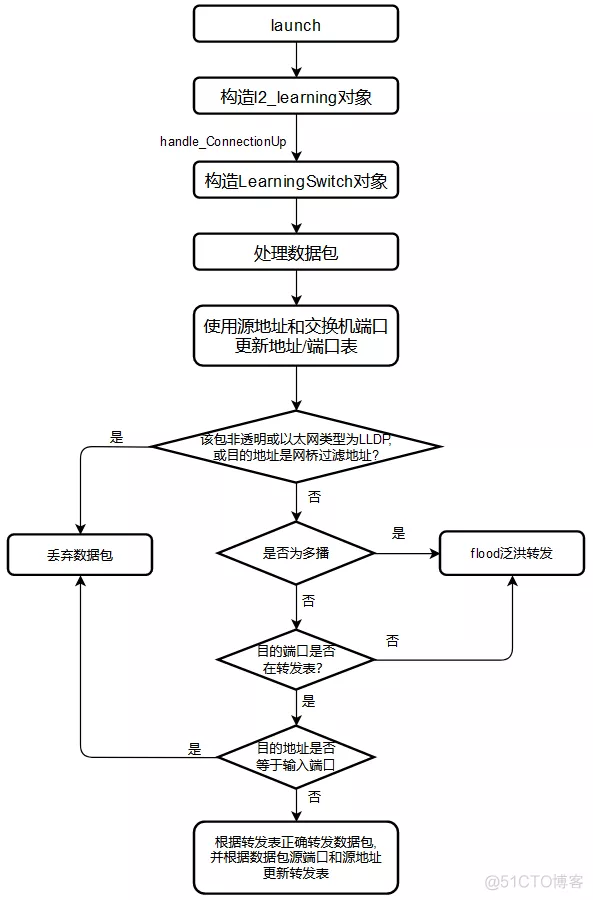

3.L2_learning模块代码流程图

验证Switch模块的功能：让OpenFlow交换机实现L2自学习。所以只有目的主机可以接收到数据包。

进阶要求

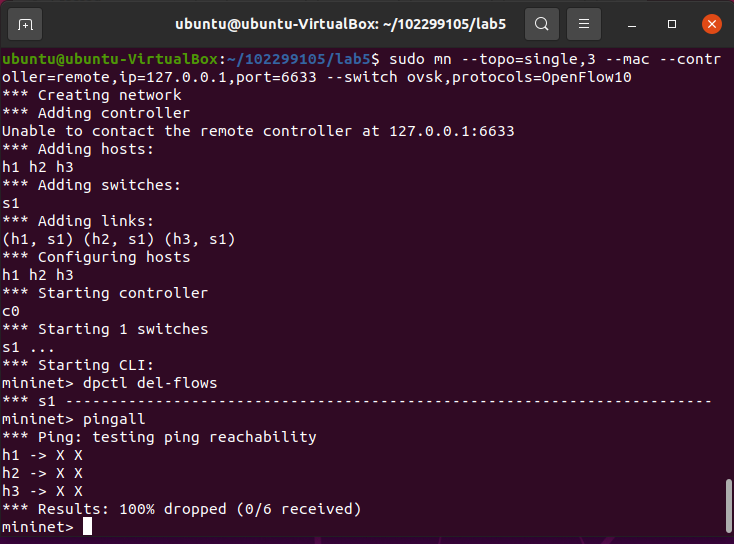

1.重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；

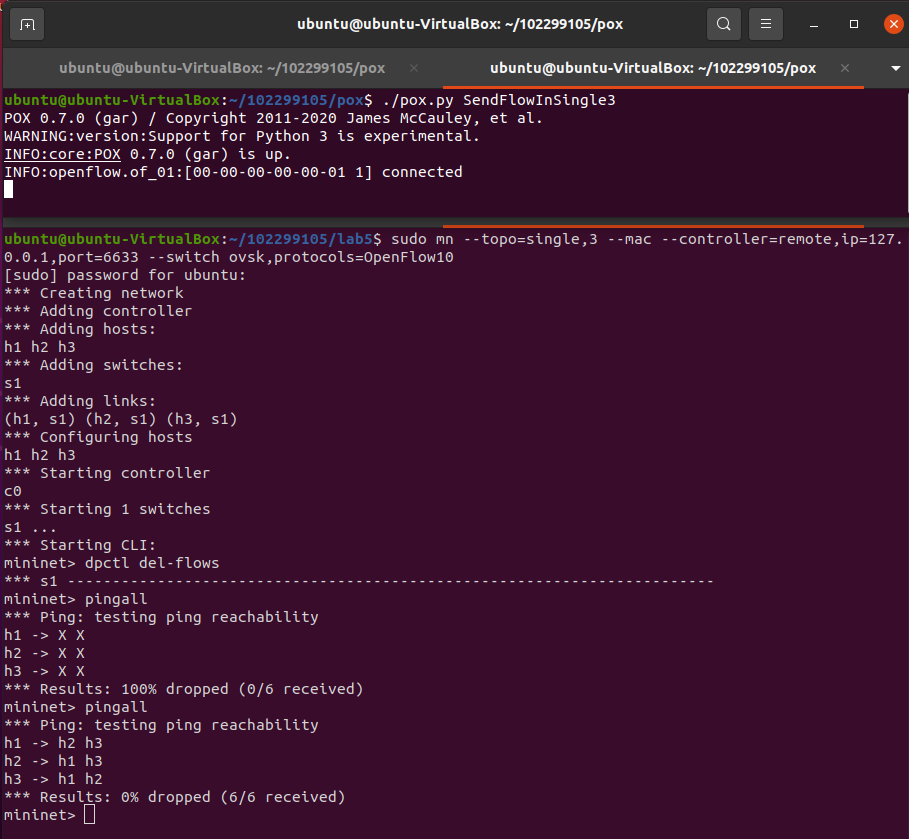

编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。

from pox.core import core
import pox.openflow.libopenflow_01 as of
from pox.openflow.of_json import *


def SendFlowInSingle3(event):
    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 1
    msg.actions.append(of.ofp_action_output(port=2))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 2
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 3
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=2))
    event.connection.send(msg)


def launch():
    core.openflow.addListenerByName("ConnectionUp", SendFlowInSingle3)

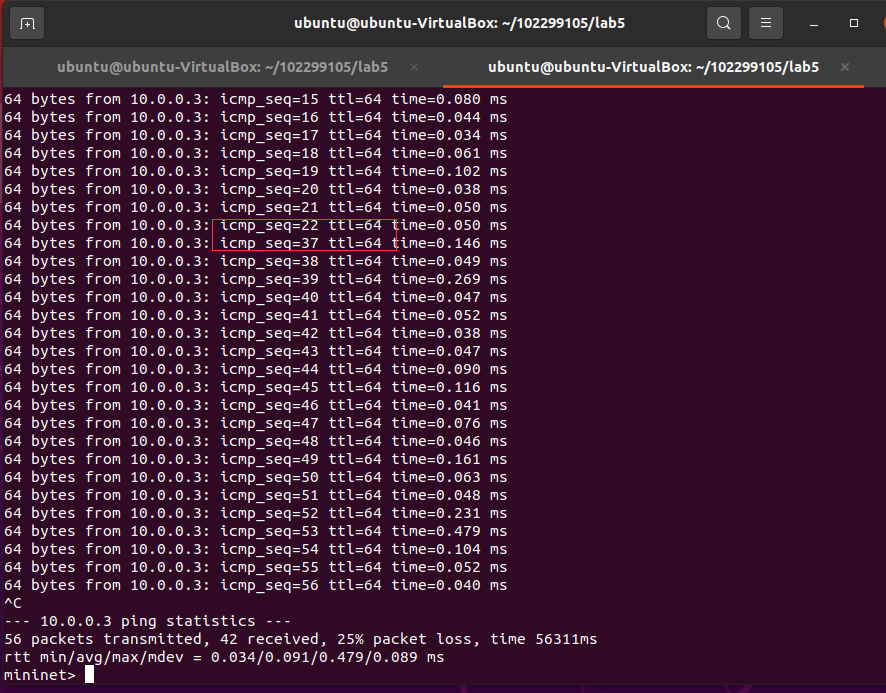

2.基于进阶1的代码，完成ODL实验的硬超时功能。

from pox.core import core
import pox.openflow.libopenflow_01 as of
from pox.openflow.of_json import *


def SendFlowInSingle3(event):
    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 1
    msg.actions.append(of.ofp_action_output(port=2))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 2
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 3
    msg.actions.append(of.ofp_action_output(port=2))
    event.connection.send(msg)


def launch():
    core.openflow.addListenerByName("ConnectionUp", SendFlowInSingle3)

个人总结

本次实验首次使用到POX开源控制器，通过实验，初步理解了POX控制器的工作原理；通过验证POX的hub和l2_learning模块，熟悉了POX控制器的使用方法。

实验遇到的问题

（1）问题：无法将SendFlowInSingle3.py放入pox目录下或直接在pox目录下创建

解决：由于pox文件有权限设置，可能需要利用命令sudo chmod o+w 文件夹名先将文件的只读权限更改，再利用cp命令复制过去，或者用上sudo mv [源文件地址] [目的地址]，来将文件移入pox文件中。

（2）问题：不能成功运行SendFlowInSingle3.py文件

解决：应将文件保存到pox文件下，且运行时不能带.py后缀，例 ./pox.py SendPoxHardTimeOut

（3）问题：在进阶实验实现硬超时中碰见端口还在使用，导致报错

解决：可以使用netstat -apn | grep [端口号] ，或者使用lsof -i [端口号] 查找端口对应进程号，再使用kill -s 9 [进程号] 强行杀死进程。

（4）问题：进阶实验硬超时一直不能实现中断

解决：先h1 ping h3,处于连通状态，再运行./pox.py SendPoxHardTimeOut持续一段时间断开（时间约长丢包越多），再运行SendFlowInSingle3恢复连通状态（连通操作过慢的话可能会出现一两个包Unreachable。
