第六组_通信2班_059_防火墙技术

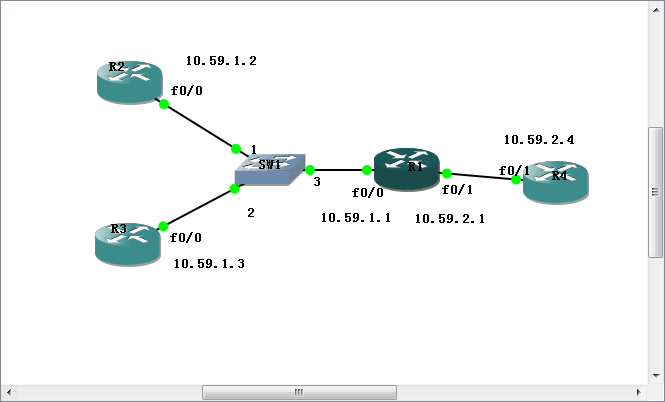

一，拓扑图（适用于自反ACL，动态ACL和基于时间的ACL）





二，地址表 （适用于自反ACL，动态ACL和基于时间的ACL）（学号尾数为59）



R1	F0/0	10.59.1.1/24
	F0/1	10.59.2.1/24
R2	F0/0	10.59.1.2/24
R3	F0/0	10.59.1.3/24
R4	F0/0	10.59.2.4/24



三，配置类容

1.自反ACL

      用静态路由配通网络（以R4为列，R2，R3省略）

      R4(config-if)#ip address 10.59.2.4 255.255.255.0



 （ 配置允许ICMP可以不用标记就进入内网，其它的必须被标记才返回。）

r1(config)#ip access-list extended come

r1(config-ext-nacl)#permit icmp any any         被允许的ICMP是不用标记即可进入内网的

r1(config-ext-nacl)#evaluate abc                其它要进入内网的，必须是标记为abc的

应用ACL

r1(config)#int f0/1

r1(config-if)#ip access-group come in

配置内网出去时，telnet被记录为abc,将会被允许返回

r1(config)#ip access-list extended  goto

r1(config-ext-nacl)#permit tcp any any eq telnet reflect abc timeout 60   telnet已记为abc

r1(config-ext-nacl)#permit ip any any

应用ACL

r1(config)#int f0/1

r1(config-if)#ip access-group goto out

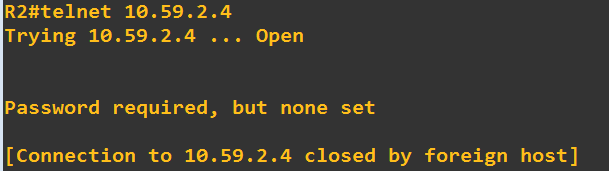

查看内网向外网发起telnet

r2#telnet 10.59.2.4



（可以看出，此时内网发向外网的telnet因为被标记为abc，所以在回来时，开了缺口，也就可以允许返回了。）

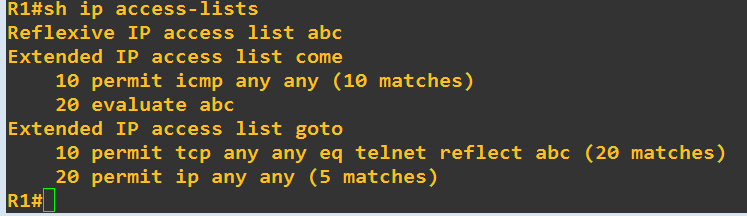

查看ACL

r1#sh ip access-lists



（可以看到，有一条为abc的ACL为允许外网到内网的telnet，正是由于内网发到外网的telnet被标记了，所以也自动产生了允许其返回的ACL，并且后面跟有剩余时间。）

2，动态ACL

 配置默认不需要认证就可以通过的数据，如telnet

r1(config)#access-list 100 permit tcp an an eq telnet

配置认证之后才能通过的数据，如ICMP，绝对时间为2分钟。

r1(config)#access-list 100 dynamic ccie timeout 2 permit icmp any any

应用ACL

r1(config)#int f0/0

r1(config-if)#ip access-group 100 in

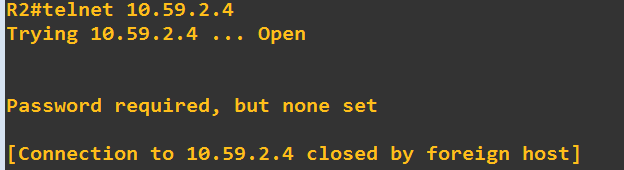

测试内网R2 telnet外网R4

r2#telnet 10.59.2.4



（从结果中看出，telnet不受限制。）

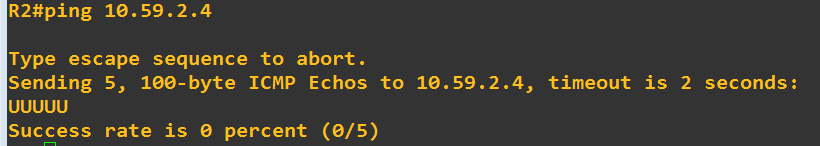

测试测试内网R2 ping外网R4

r2#ping 10.59.2.4



（内网在没有认证之前，ICMP是无法通过的。）

配置本地用户数据库

r1(config)#username ccie password cisco

配置所有人的用户名具有访问功能

r1(config)#line vty 0 181

r1(config-line)#login local

r1(config-line)#autocommand access-enable

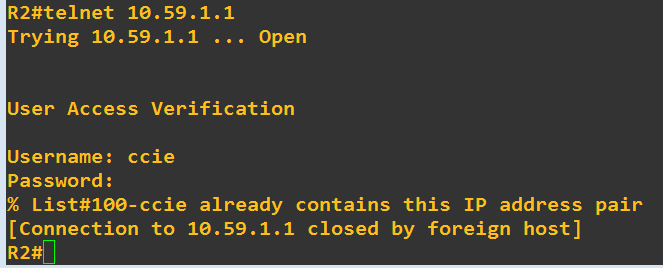

内网R2做认证

r2#telnet 10.59.1.1



（当telnet路由器认证成功后，是会被关闭会话的。）

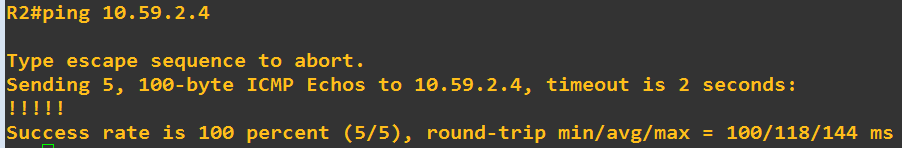

测试内网到外网的ICMP通信功能

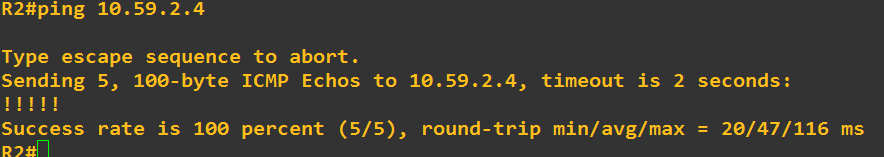

r2#ping 10.59.2.4



（认证通过之后，ICMP被放行。）

查看ACL状态

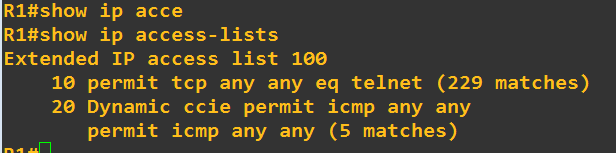

r1#sh ip access-lists



（可以看到动态允许的流量已放行。）



3，基于时间的ACL

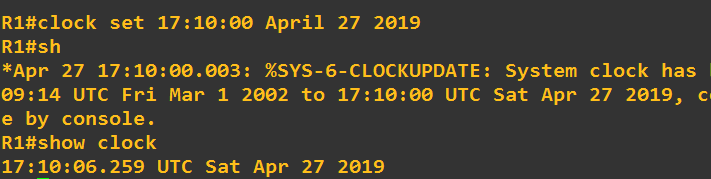

   查看路由当前的时间，并改为当前时间

   R1#clock set 17:10:00 April 27 2019





.配置time-range

r1(config)#time-range TELNET

r1(config-time-range)#periodic weekdays 9:00 to 15:00

说明：定义的时间范围为每周一到周五的9:00 to 15:00

配置ACL

说明：配置R1在上面的时间范围内拒绝R2到R4的telnet，其它流量全部通过。

r1(config)#access-list 150 deny tcp host 10.1.1.2 any eq 23 time-range TELNET

r1(config)#access-list 150 permit ip any any

应用ACL

r1(config)#int f0/0

r1(config-if)#ip access-group 150 in

查看当前R1的时间

r1#sh clock



（当前时间为周六17点，即不在所配置的时间范围内。）

测试R2向R4发起telnet会话

r2#telnet 10.59.2.4



可以看到，在规定的时间范围外，R2向R4发起telnet会话是没有被拒绝的。

测试除telnet外的其它流量

r2#ping 10.59.2.4



（可以看到，在规定的时间范围内，除了telnet之外，其它流量不受限制。）

测试除R2之外的设备telnet情况

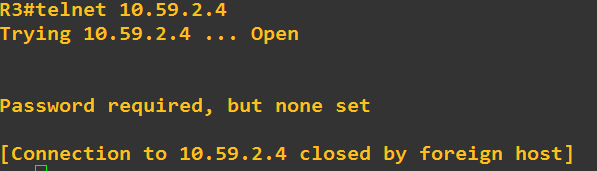

r3#telnet 10.59.2.4



（可以看到，除R2之外，其它设备telnet并不受限制。）

测试R2向R4发起telnet会话

r2#telnet 10.59.2.4



（在时间范围之外，所限制的流量被放开。）

4，扩展ACL

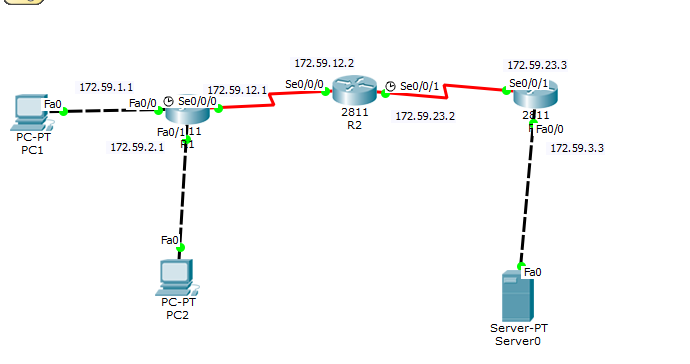

拓扑图



  地址表（学号尾数为59）

R1	F0/0	172.59.1.1/24
	F0/1	172.59.2.1/24
	S0/0/0	172.59.12.1/24
R2	S0/0/0	172.59.12.2/24
	S0/0/1	172.59.23.2/24
R3	S0/0/1	172.59.23.3/24
	F0/0	172.59.3.3/24
PC1	F0	172.59,1,100
PC2	F0	172.59.2.100
SERVER	F0	172.59.3.100

配置路由器

R1(config)#access-list 110 remark this is an example for extended acl

//添加备注，增加可读性

R1(config)#access-list 110 deny tcp 172.59.1.0 0.0.0.255 host 172.59.3.100 eq 80

//拒绝PC1 所在网段访问Server 172.59.3.100 的Web 服务



R1(config)#access-list 110 deny tcp 172.59.2.0 0.0.0.255 host 172.59.3.100 eq 21

R1(config)#access-list 110 deny tcp 172.59.2.0 0.0.0.255 host 172.59.3.100 eq 20

//拒绝PC2 所在网段访问Server 172.59.3.100 的Ftp 服务





R1(config)#access-list 110 deny tcp 172.16.1.0 0.0.0.255 host 172.59.3.100 eq

1433//拒绝PC1 所在网段访问Server 172.59.3.100 的SQL 服务



R1(config)#access-list 110 deny tcp 172.59.1.0 0.0.0.255 host 172.59.23.3 eq 23

R1(config)#access-list 110 deny tcp 172.59.1.0 0.0.0.255 host 172.59.3.3 eq 23

//拒绝PC1 所在网段访问路由器R3 的Telnet 服务



R1(config)#access-list 110 deny tcp 172.59.2.0 0.0.0.255 host 172.59.12.2 eq 80

R1(config)#access-list 110 deny tcp 172.59.2.0 0.0.0.255 host 172.59.23.2 eq 80

//拒绝PC2 所在网段访问路由器R2 的Web 服务



R1(config)#access-list 110 deny icmp 172.59.1.0 0.0.0.255 host 172.59.3.100

R1(config)#access-list 110 deny icmp 172.59.2.0 0.0.0.255 host 172.59.3.100

//拒绝PC1 和PC2 所在网段ping Server 服务器

R1(config)#access-list 110 permit ip any any

R1(config)#int s0/0/0

R1(config-if)#ip access-group 110 out //接口下应用ACL



配置路由器R3

R3(config)#access-list 120 deny icmp host 172.59.23.2 host 172.59.23.3 echo

R3(config)#access-list 120 permit ip any any

R3(config)#int s0/0/1

R3(config-if)#ip access-group 120 in



实验调试

路由器R1 上查看ACL110

R1#show ip access-lists 110

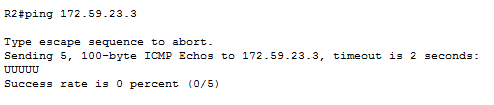

路由器R3 和路由器R2 互相ping

R3#ping 172.16.23.2



R2#ping 172.16.23.3



路由器R3 查看ACL 120

R3#show ip access-lists 120





配置命令扩展ACL

R3(config)#ip access-list extended acl120

R3(config-ext-nacl)#deny icmp host 172.16.23.2 host 172.16.23.3 echo

R3(config-ext-nacl)#permit ip any any

R3(config-ext-nacl)#int s0/0/1

R3(config-if)#ip access-group acl120 in

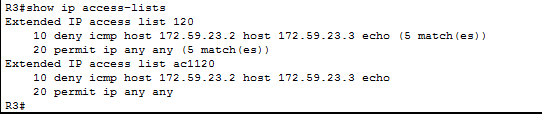

R3#show ip access-lists



5，基于时间上下文的控制访问

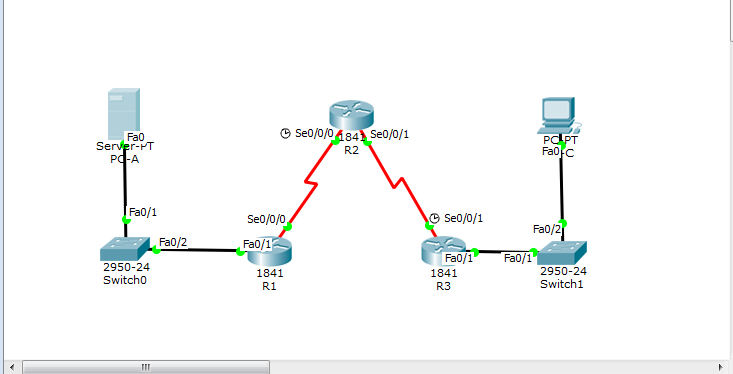

   拓扑图





地址表（学号尾数是59）

R1	F0/1	192.59.1.1/24
	S0/0/0	10.59.1.1/30
R2	S0/0/0	10.59.1.2/30
	S0/0/1	10.59.2.2/30
R3	S0/0/1	10.59.2.1/30
	F0/1	192.59.3.1/24
PC-A	/	192.59.1.3/24
PC-C	/	192.59.3.3/24





配置静态路由，使其能互相ping通



R2(config)#ip route 192.59.3.0 255.255.255.0 10.59.2.1

R2(config)#ip route 192.59.1.0 255.255.255.0 10.59.1.1



R3(config)#ip route 10.59.1.0 255.255.255.252 10.59.2.2

R3(config)#ip route 192.59.1.0 255.255.255.0 10.59.1.1



R1(config)#ip route 10.59.2.0 255.255.255.252 10.59.1.2

R1(config)#ip route 192.59.3.0 255.255.255.0 10.59.2.1



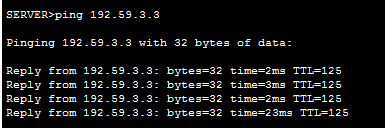

PC-ApingPC-C

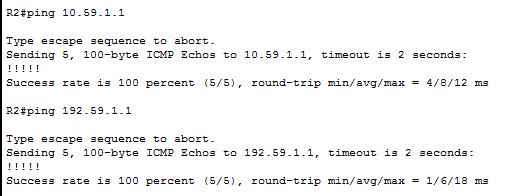

R2pingR1的端口地址





AAA认证：

R1(config)#username admin1 password admin1

R1(config)# aaa new-model

R1(config)#aaa authentication login default local

R1(config)#line console 0

R1(config-line)#login authentication default

 VTY连接认证：

  R1(config)# aaa authentication login telnet-login local

R1(config)# line vty 0 4

R1(config-line)# login authentication telnet-login

在路由器R2上配置基于TACACS+服务器上的AAA认证

R2(config)#username admin2 password admin2

R2(config)#tacacs-server host 192.168.2.2

R2(config)#tacacs-server key admin2

R2(config)#aaa new-model

R2(config)#aaa authentication login default group tacacs+ local

R2(config)#line console 0

R2(config-line)#login authentication default

在路由器R3配置基于RADIUS服务器的AAA认证

R3(config)#username admin3 password admin3

R3(config)#tacacs-server host 192.168.3.2

R3(config)#tacacs-server key admin3

R3(config)#aaa new-model

R3(config)#aaa authentication login default group radius local

R3(config)#line console 0

R3(config-line)#login authentication default

（至此，用户和密码已配置完成）

在R3配置一个命名IP ACl阻隔所有外网产生的流量。

R3(config)#ip access-list extendedOUT-IN

R3(config-ext-nacl)# deny ip any any R3(config-ext-nacl)# exit



R3(config)# interface s0/0/1

R3(config-if)# ip access-group OUT-IN in



创建一个CBAC检测规则

R3(config)# ip inspect name IN-OUT-IN icmp

R3(config)# ip inspect name IN-OUT-INtelnet

 R3(config)# ip inspect name IN-OUT-INhttp

R3(config)# ip inspect audit-trail

R3(config)# service timestamps debug datetime msec

R3(config)# logging host 192.168.1.3

R3(config-if)# ip inspect IN-OUT-IN out

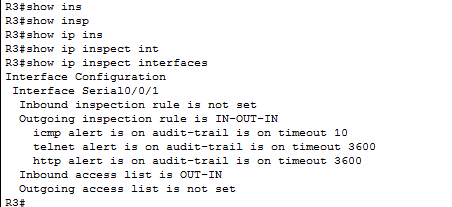

R3# show ip inspect interfaces

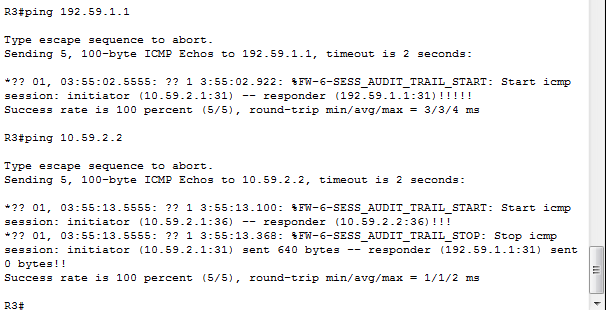

验证（R3重新ping其它端口地址）





（可以看出，其它端口地址已被阻拦，不能ping通）

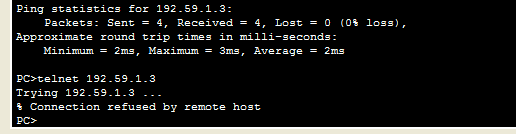

PC-C ping PC-A,  PC-C ping PC-A



 （可以看出，PC-C能ping通PC-A,但不能TELNET，实验完成）





6，区域策略防火墙

  拓扑图





   地址表（学号尾数为59）



R1	F0/1	192.59.1.1/24
	S0/0/0	10.59.1.1/30
R2	S0/0/0	10.59.1.2/30
	S0/0/1	10.59.2.2/30
R3	S0/0/1	10.59.2.1/30
	F0/1	192.59.3.1/24
PC-A	/	192.59.1.3/24
PC-C	/	192.59.3.3/24



配置静态路由，使其能互相ping通



R2(config)#ip route 192.59.3.0 255.255.255.0 10.59.2.1

R2(config)#ip route 192.59.1.0 255.255.255.0 10.59.1.1



R3(config)#ip route 10.59.1.0 255.255.255.252 10.59.2.2

R3(config)#ip route 192.59.1.0 255.255.255.0 10.59.1.1



R1(config)#ip route 10.59.2.0 255.255.255.252 10.59.1.2

R1(config)#ip route 192.59.3.0 255.255.255.0 10.59.2.1







PC-CpingPC-A

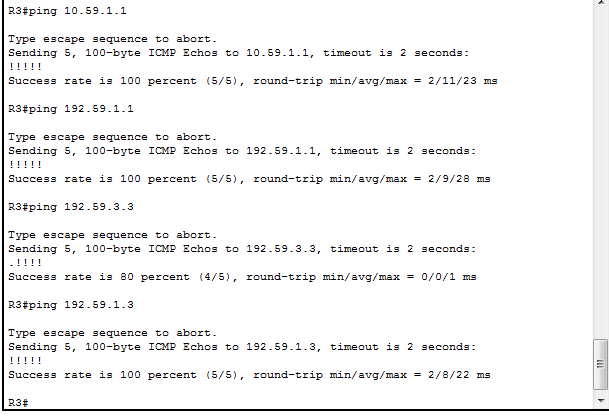

R3ping各个端口地址





在R3创建区域防火墙

R3(config)#zone security IN-ZONE

R3(config-sec-zone)#zone secur

R3(config-sec-zone)#zone security OUT-ZONE

R3(config-sec-zone)#exit

R3(config)#access-list 101 permit ip 192.59.3.0 0.0.0.255 any

R3(config)#class-map type inspect match-all IN-NET-CLASS-MAP

R3(config-cmap)#match access-group 101

R3(config-cmap)#exit

R3(config)#policy-map type ins

R3(config)#policy-map type inspect IN-2-OUT-PMAP

R3(config)#policy-map type inspect IN-2-OUT-PMAP

R3(config-pmap)#class type inspect IN-NET-CLASS-MAP

R3(config-pmap-c)#inspect

%No specific protocol configured in class IN-NET-CLASS-MAP for inspection. All protocols will be inspected

R3(config-pmap-c)#exit

R3(config-pmap)#exit

R3(config)#zone-pair security IN-2-OUT-ZPATR source IN-ZONE destination OUT-ZONE

R3(config-sec-zone-pair)#service-policy type inspect IN-2-OUT-PMAP

R3(config-sec-zone-pair)#exit

R3(config)#int f0/1

R3(config-if)#zone-member security IN-ZONE

R3(config-if)#exit

R3(config)#int s0/0/1

R3(config-if)#zone-member security OUT-ZONE

R3(config-if)#exit

R3(config)#end





测试从IN-ZONE到OUT-ZONE的防火墙功能

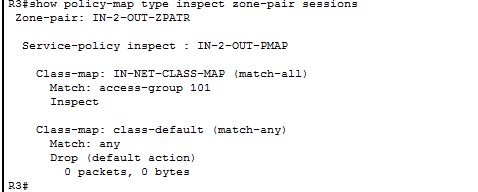

R3#show policy-map type inspect zone-pair sessions





测试外部区域到内部区域的防火墙功能

PC-A telnet PC-C



（PC-A不能远程登录PC-C）



PC-C ping PC-A





 R2 ping PC-C



（R2ping不通PC-C）

四，实验总结：

通过这次作业，我了解了更多关于网络安全的知识，还有各种acl的用处及不同之处，不同的acl用于不同的环境下。虽然实验类容数量多，且基于上下文的访问控制和区域策略防火墙类容难且多，但通过看回老师之前发的文档和上网搜索，能做出一点，但没能完整做出来。

以下是我从百度百科中，查询的2种acl的特点及用法。

自反 ACL 帮助保护您的网络免遭网络黑客攻击，并可内嵌在防火墙防护中。提供一定级别的安全性，防御欺骗攻击和某些 DoS 攻击。自反 ACL 方式较难以欺骗，因为允许通过的数据包需要满足更多的过滤条件。例如，源和目的地址及端口号都会检查到，而不只是 ACK 和 RST 位。此类 ACL 使用简单。与基本 ACL 相比，它可对进入网络的数据包实施更强的控制。

动态ACL(Access Control List)是对传统访问表的一种重要功能增强。动态ACL是能够自动创建动态访问表项的访问列表。传统的标准访问列表和扩展的访问列表不能创建动态访问表项。一旦在传统访问列表中加入了一个表项，除非手工删除，该表项将一直产生作用。而在动态访问表中，读者可以根据用户认证过程来创建特定的、临时的访问表项，一旦某个表项超时，就会自动从路由器中删除。
